从0到1入门STM32最小系统板(3)——PCB设计

从0到1入门STM32最小系统板——PCB设计

本篇文章将进行PCB设计，使用的软件依然是立创EDA。PCB的设计是一个动态的过程，笔者在这里只是简述了一下流程，但是通过文章直接理解怎么画PCB是不可能的，应该大多数人都没把握一次成功，需要不断优化调整。笔者推荐可以先看一下第9节，再看一下其他的。如果以后有时间的话，录个详细的视频放B站。

1.边框

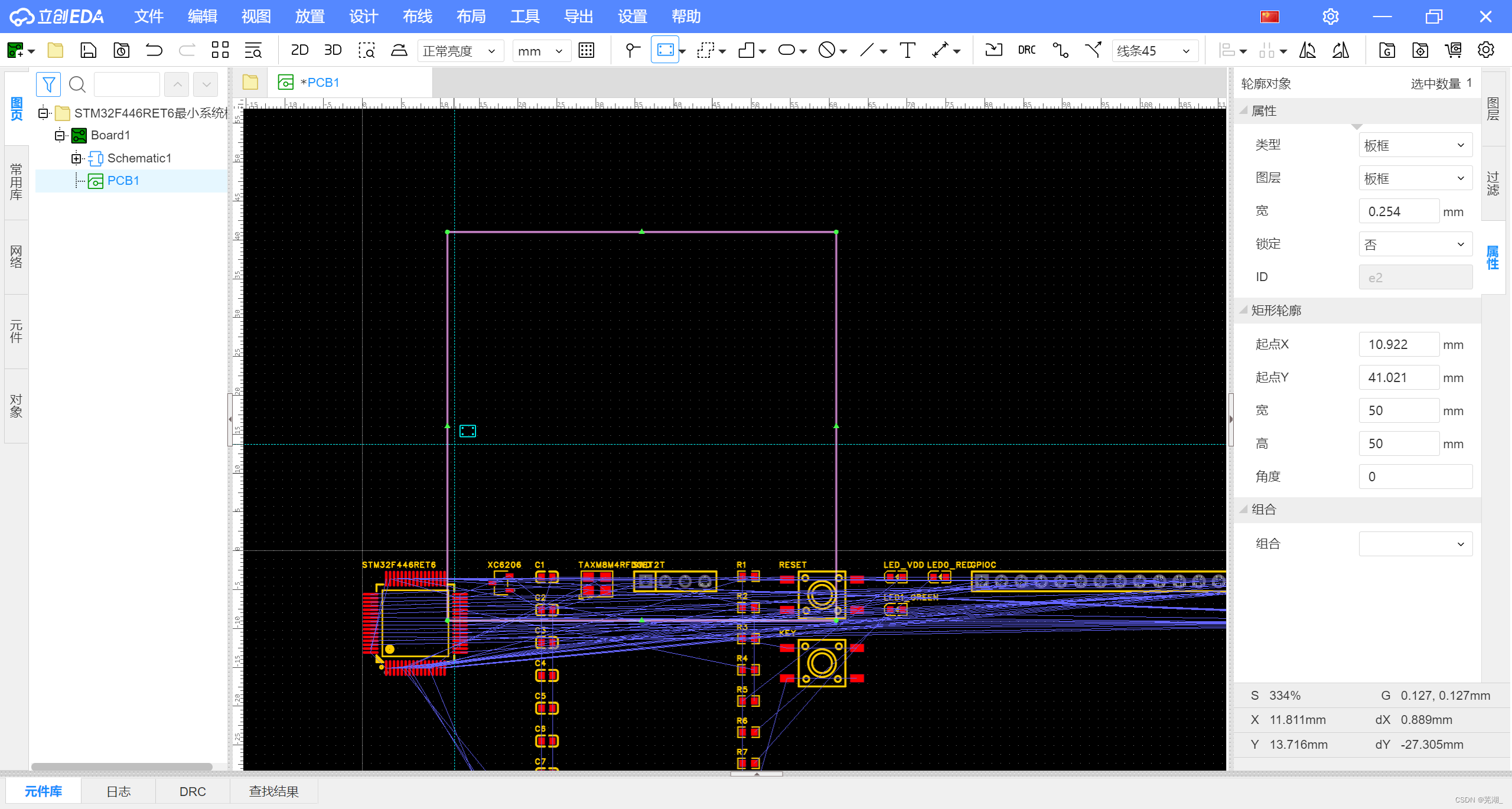

首先设置边框。我们可以将单位改成mm：

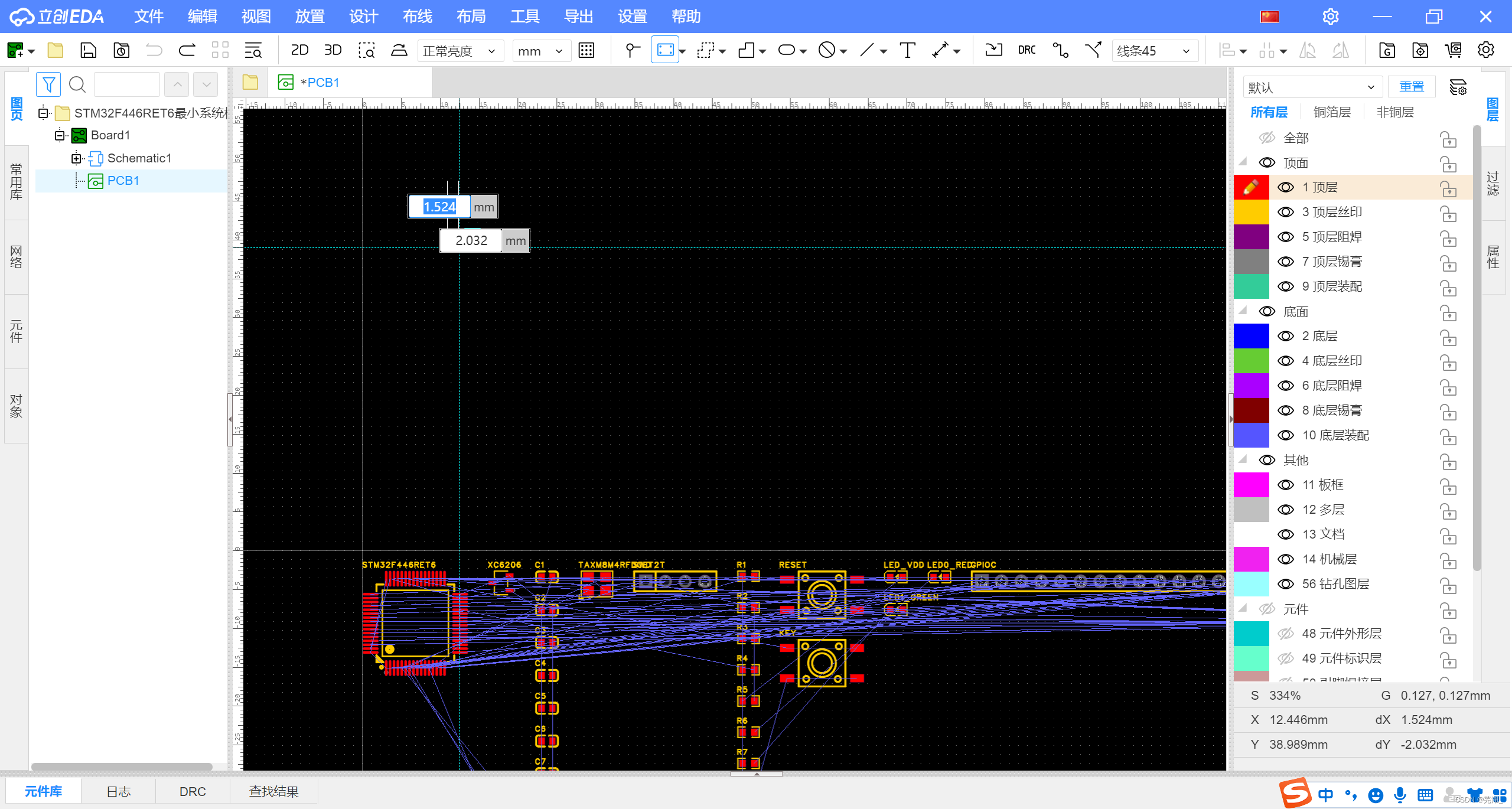

点击板框：

单击鼠标：

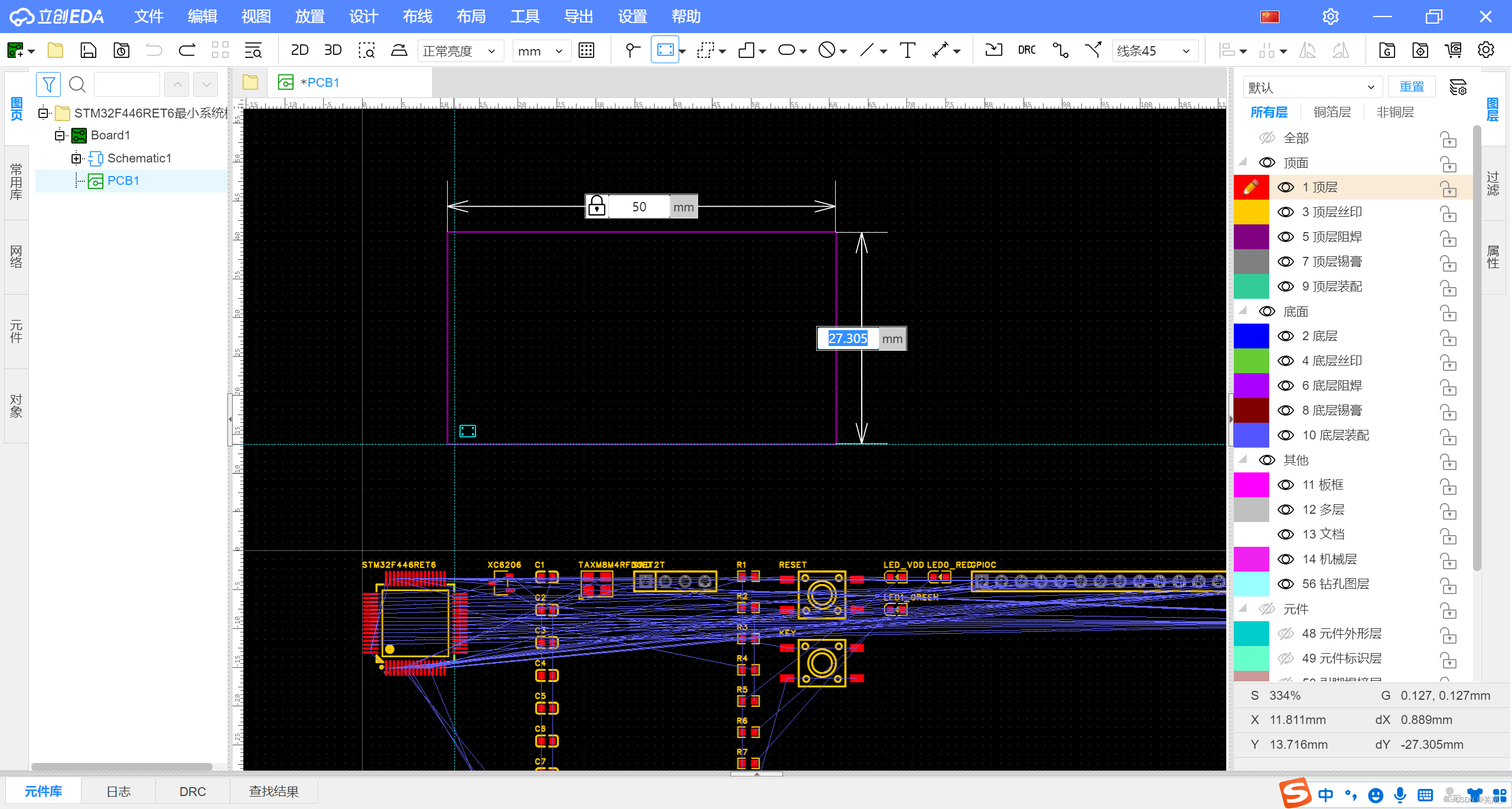

此时鼠标不要动，输入想要的边框大小：

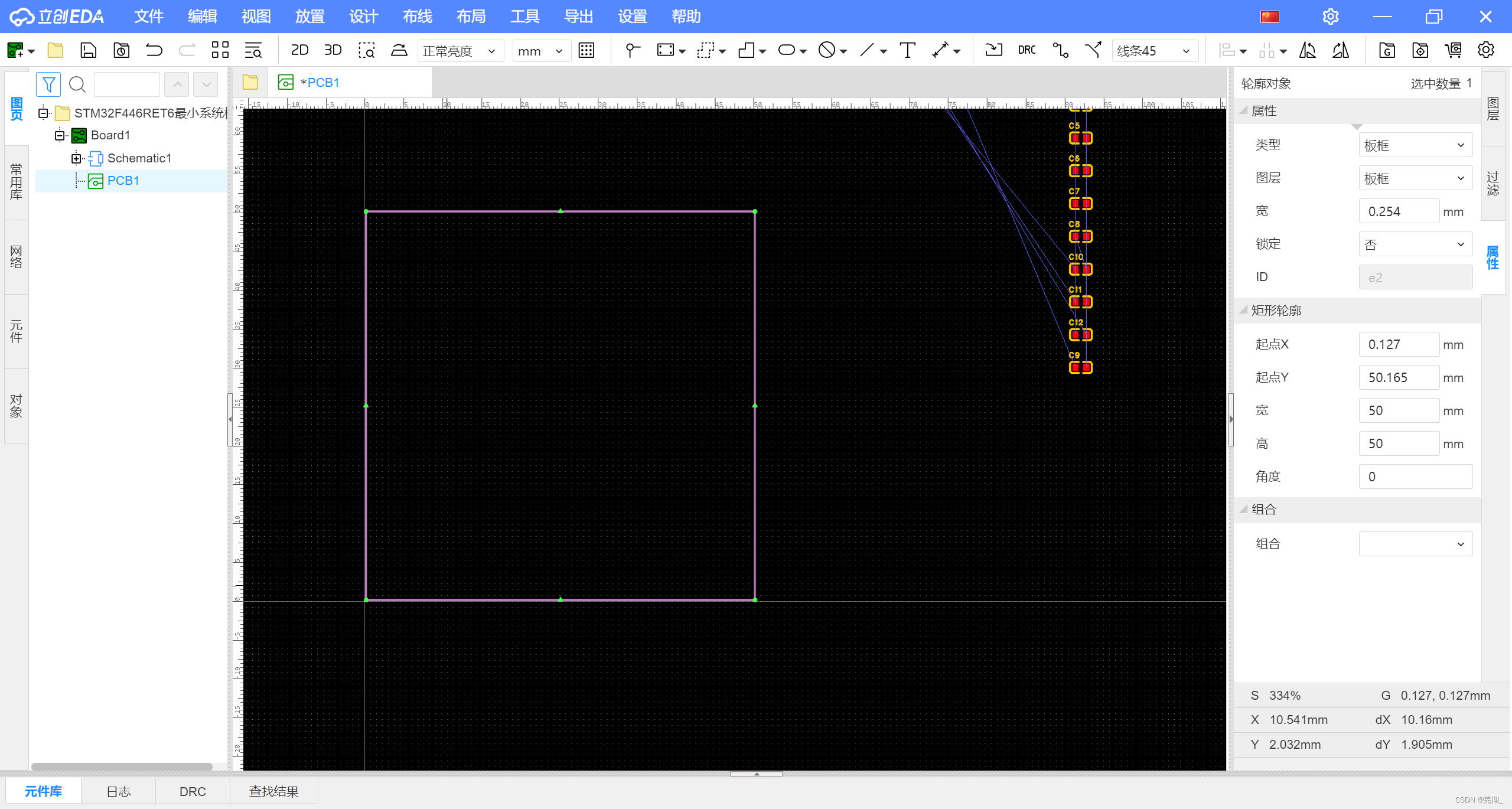

输入后按Tab就可以进入高的调整，笔者这里同样设置50：

绘制好边框后，把边框放到原点即可：

2.器件布局

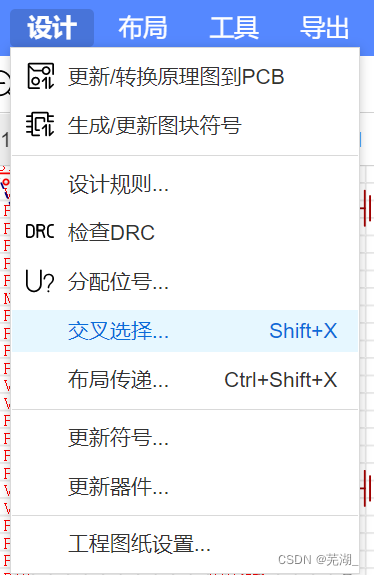

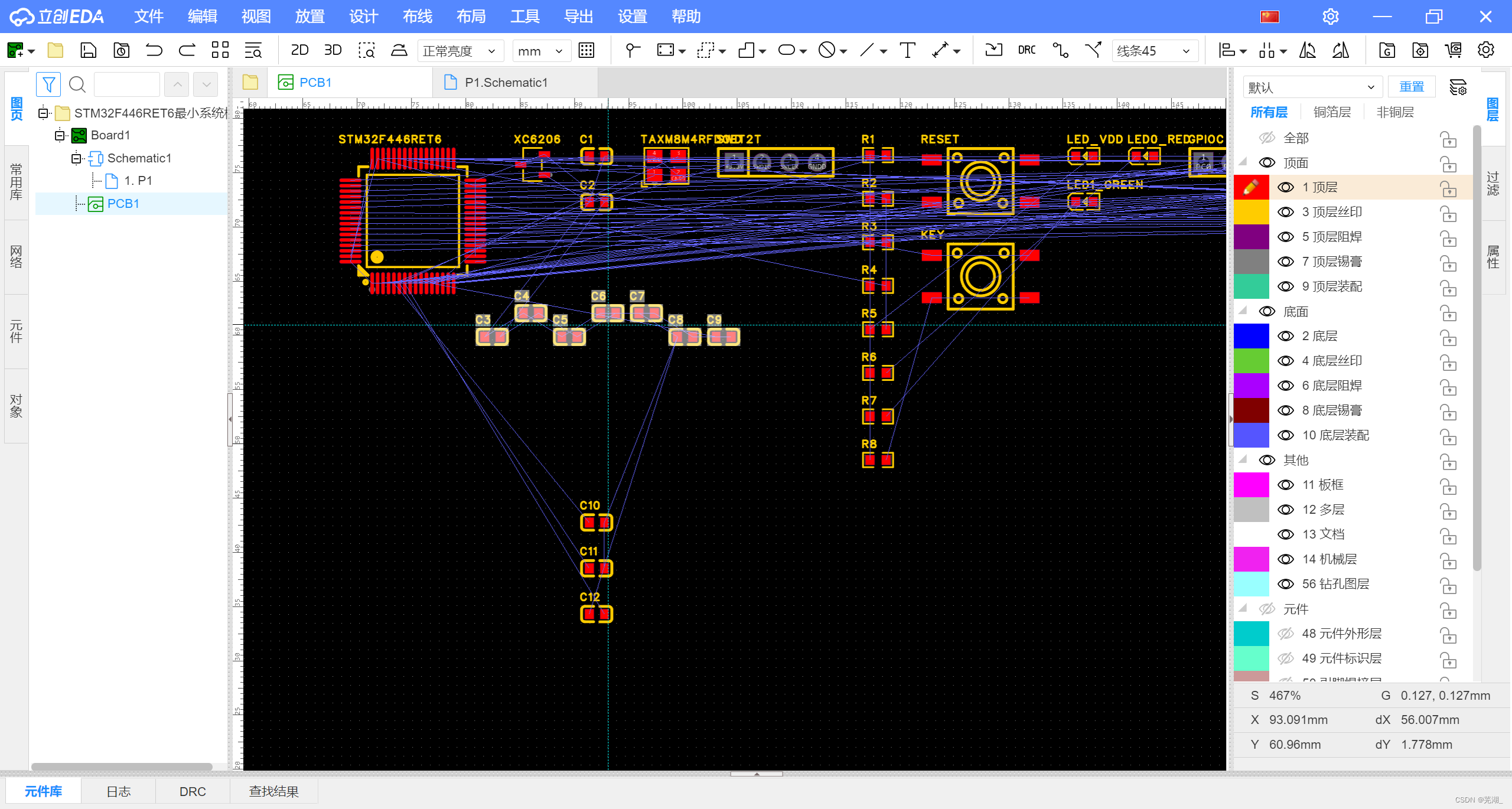

我们打开原理图，选中芯片，点击设计，有一个交叉选择功能：

推荐使用Shift+X快捷键，因为元器件太多了，一次次点太慢了。按Shift+X后，在PCB中就选中了相应的元件了：

此外，还可以同时选中多个，比如我们选中去耦电容电路中的所有元件，点击设计，有一个布局传递功能：

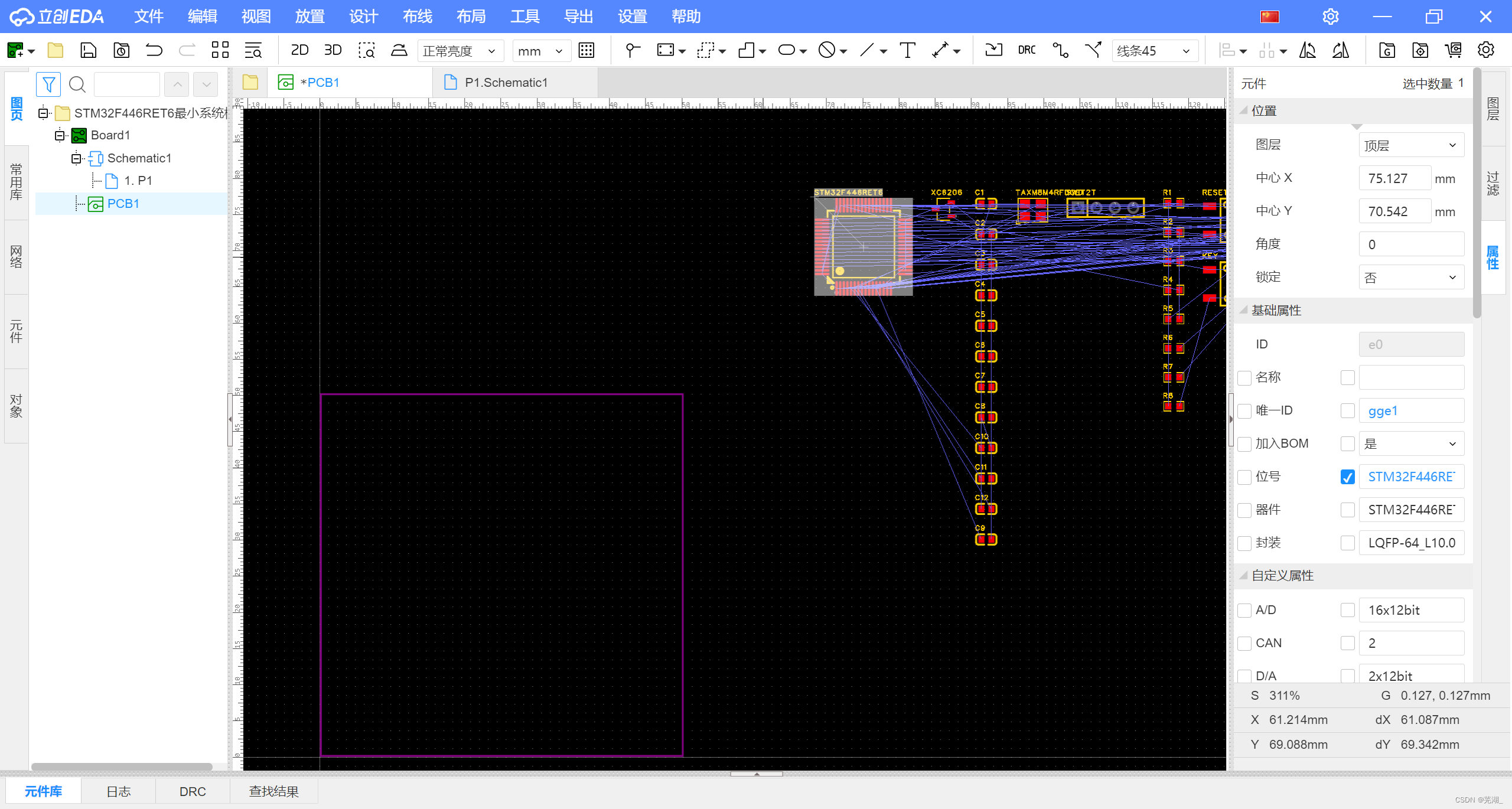

同样还是推荐使用快捷键Ctrl+Shift+X。按Ctrl+Shift+X后，在PCB中就选中这些电容并进行初步的排列：

读者可以自己去尝试一下。我们把原理图的每一部分都用Ctrl+Shift+X放在一起，把排针先放到一边：

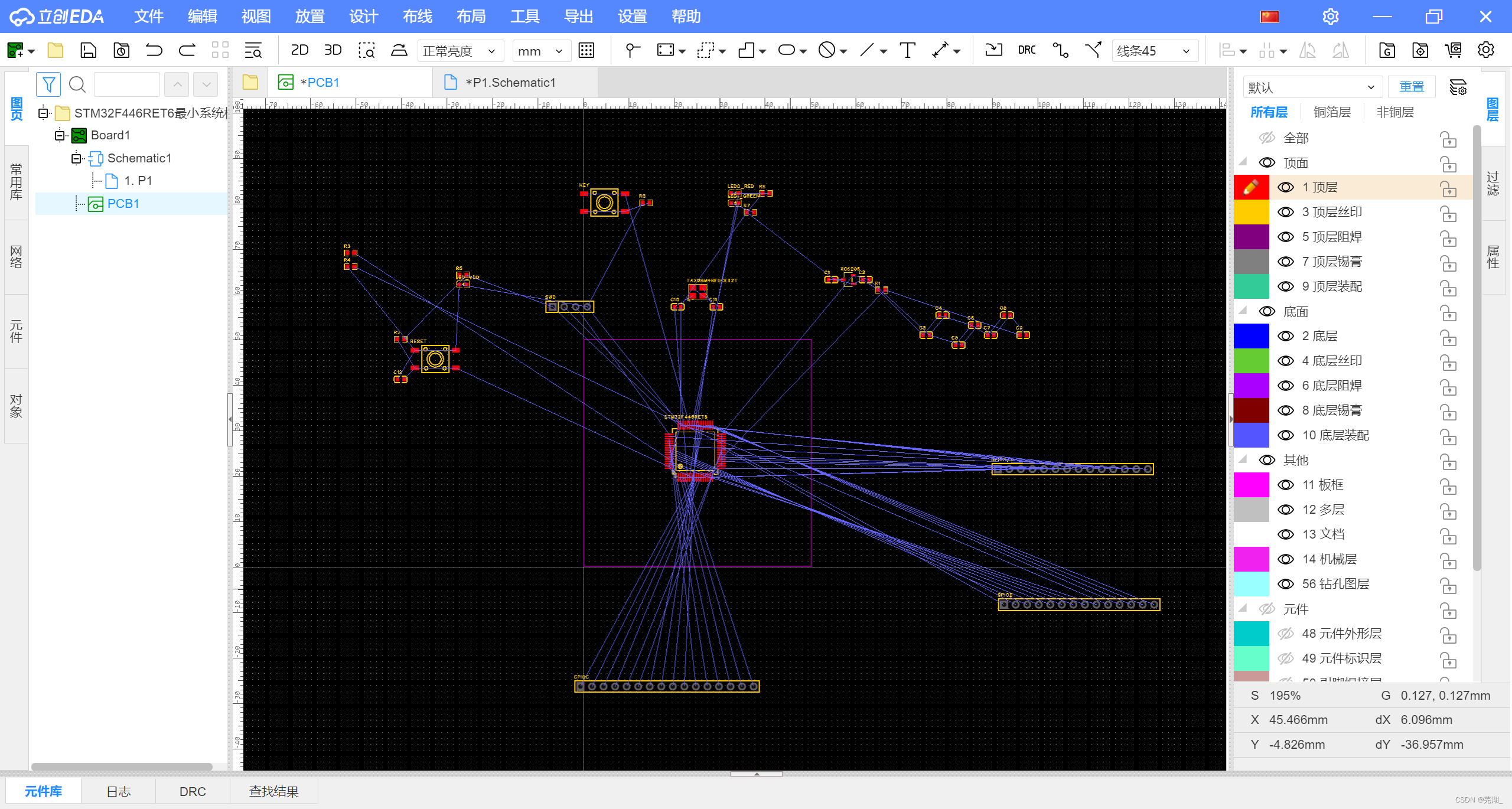

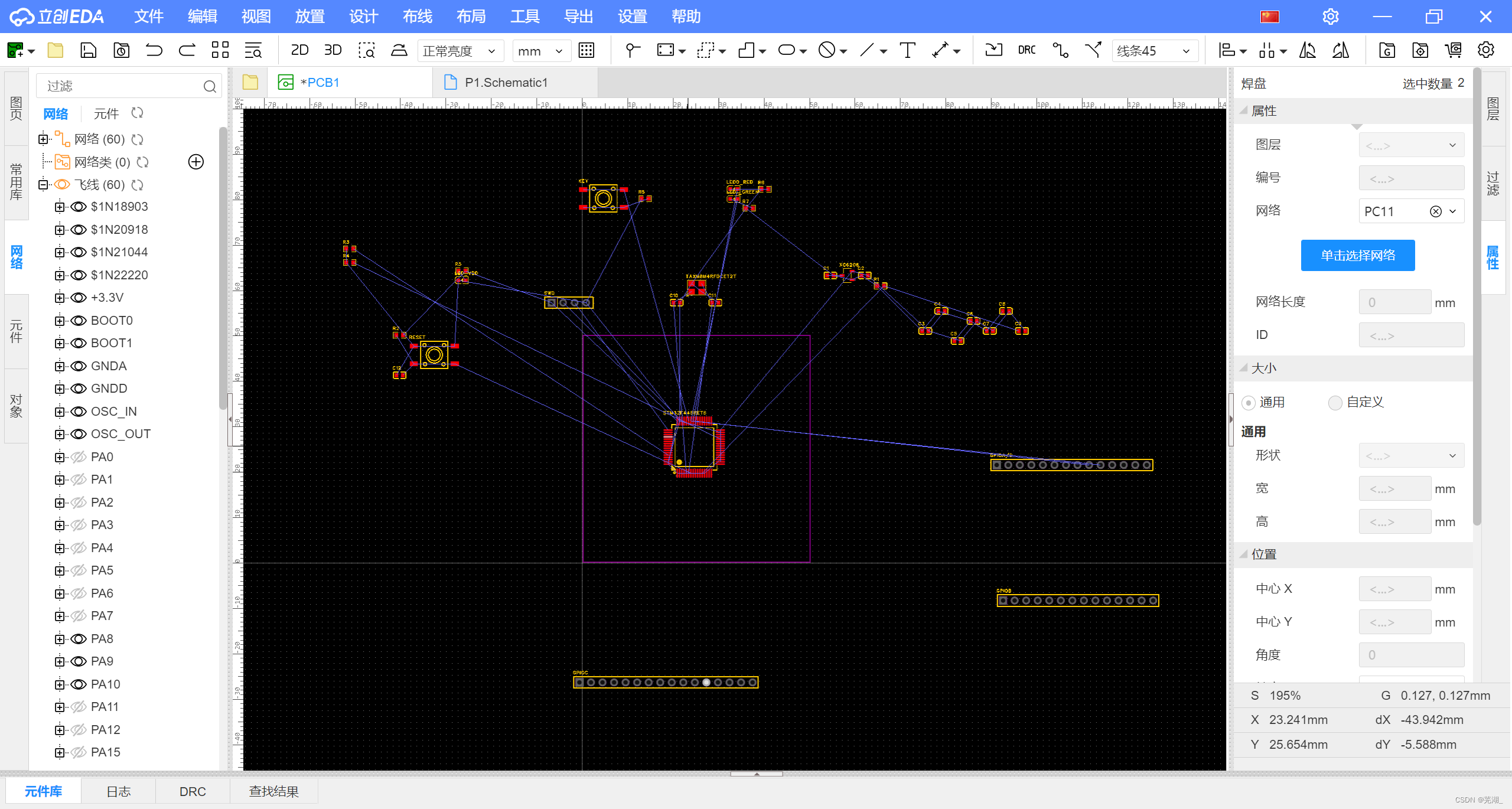

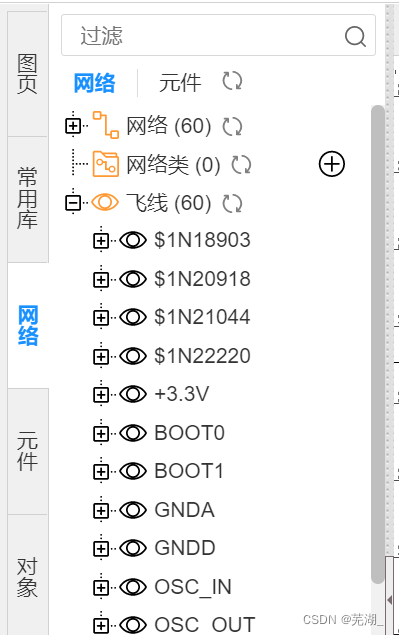

但是排针的飞线太乱了，我们将其隐藏。左侧点击网络，打开飞线：

将除了PA8、PA9、PA10的所有IO都隐藏：

这样就简洁多了。我们最后再为排针布线即可。

3.完善原理图

我们在布局PCB的过程中发现缺少了供电接口，没有设计供电。我们选择使用USB进行供电，仅进行供电不进行传输即可。考虑到方便插线，我们选择Type-c，在插线的时候无需考虑正反。考虑到焊接手法和价格等因素，我们选择的是C456012这一款。打开手册找每个脚的功能：

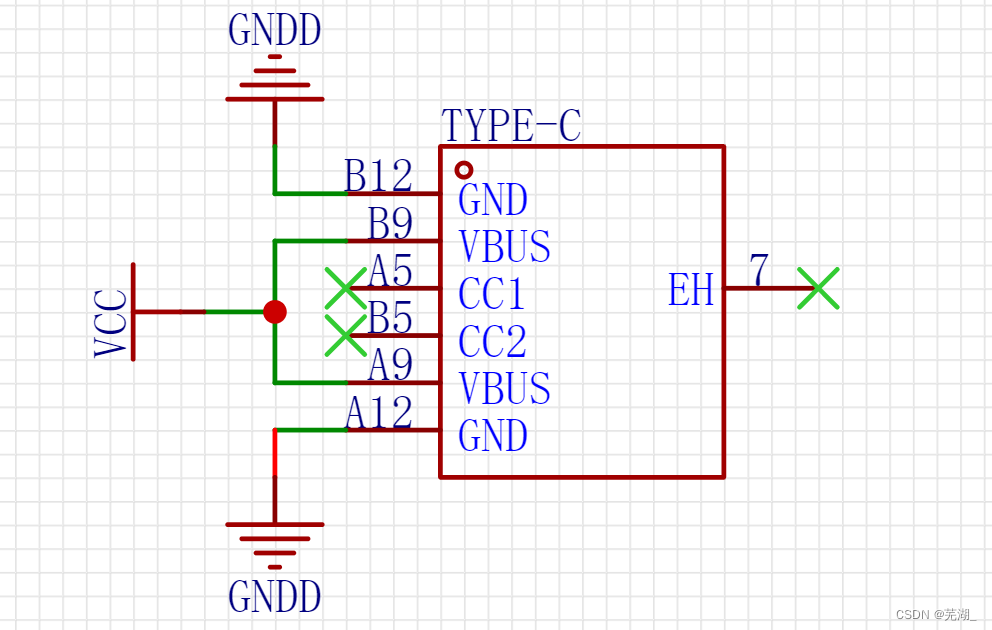

原理图如下：

更新PCB，继续布局。

4.继续布局

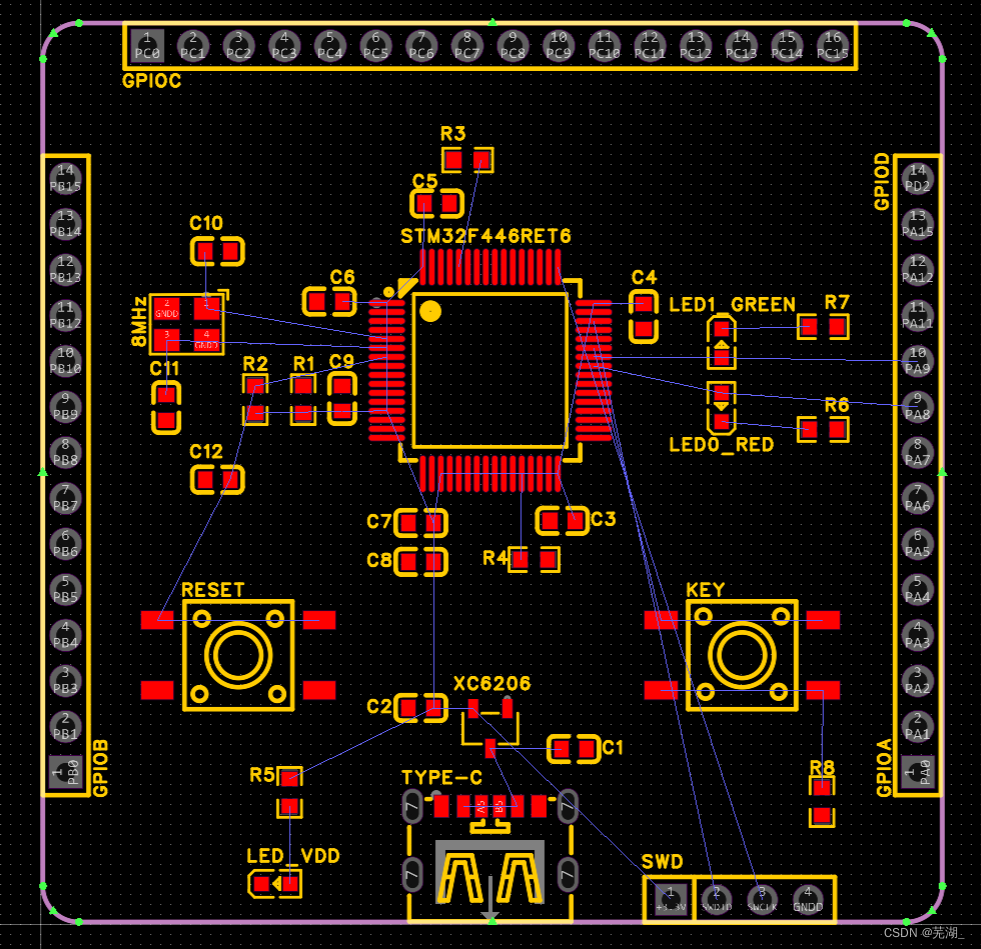

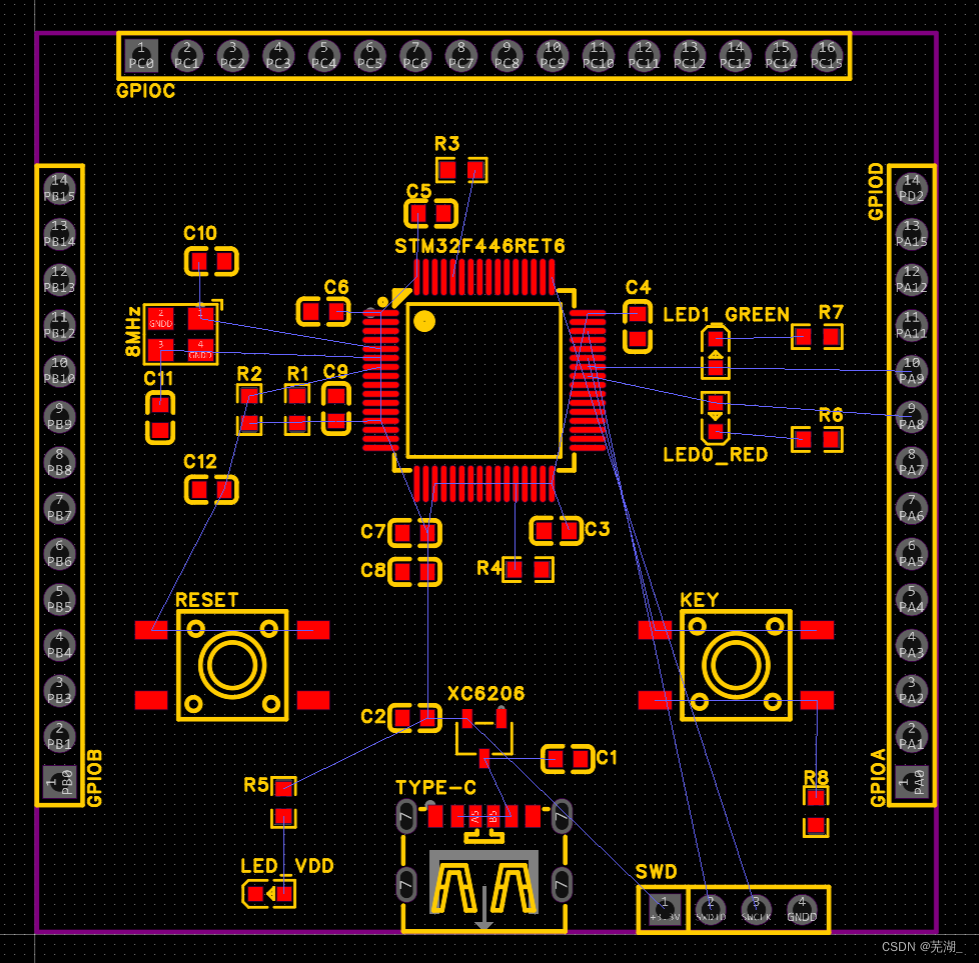

我们将Type-C、LDO、去耦电容放的尽量近一些，这样使去耦电容作用更好。初步布局如下：

5.修改边框

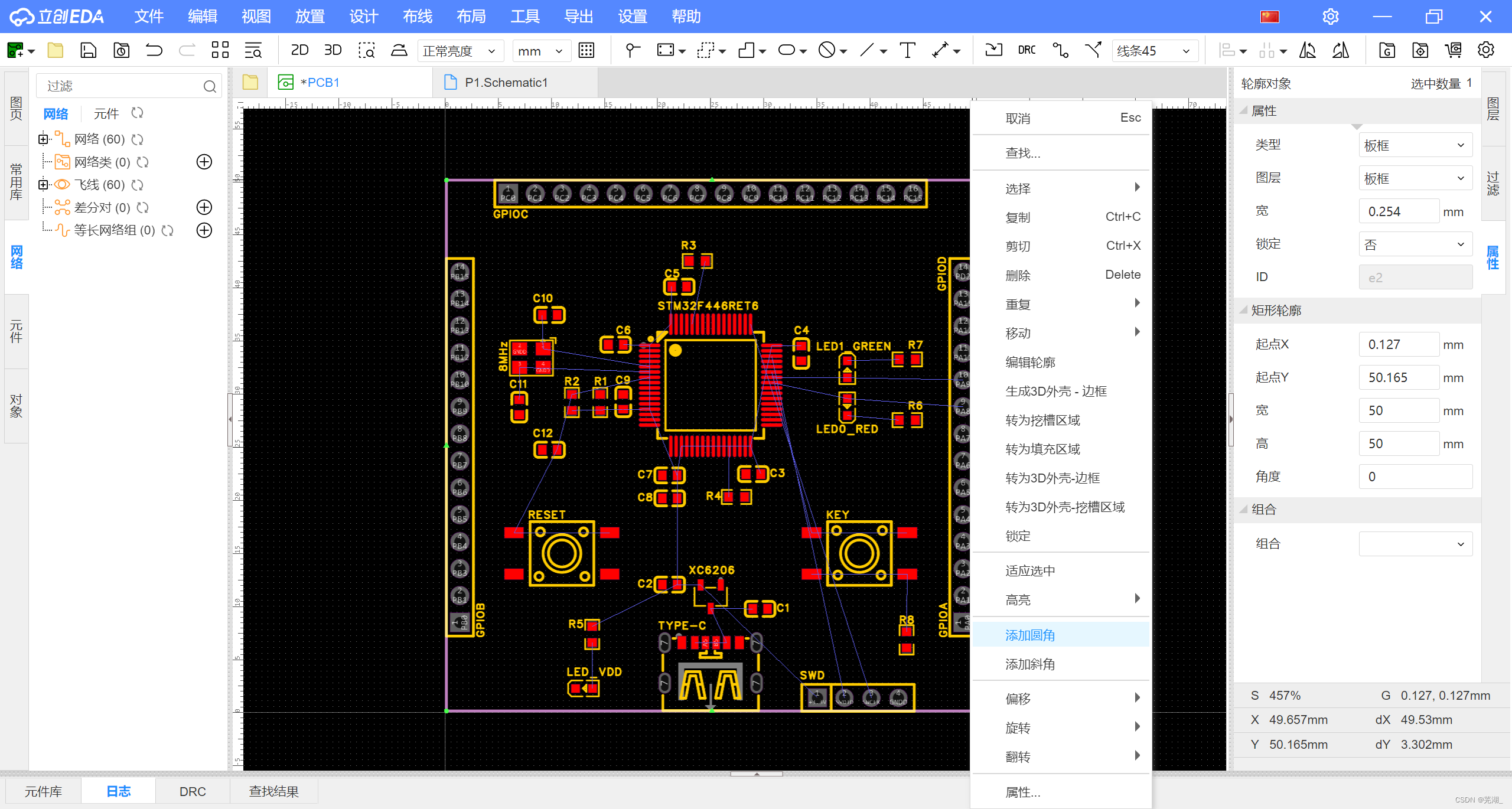

我们选择边框，增加圆角，使其美观一些。右键边框，进行圆角的添加：

倒角半径设为2mm：

6.走线

7.覆铜

8.给丝印布局

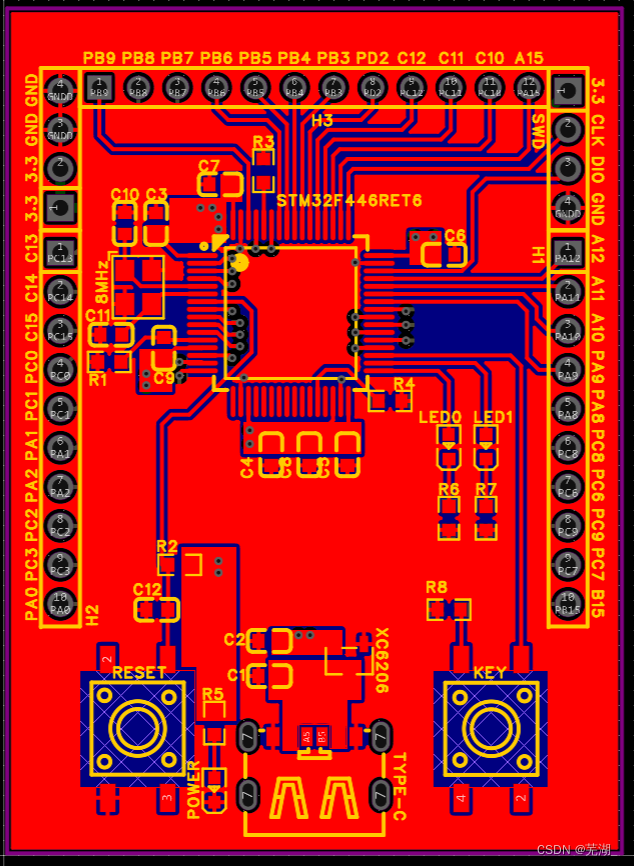

经过不断的修改和调整后，笔者第一块自己设计的PCB入下：

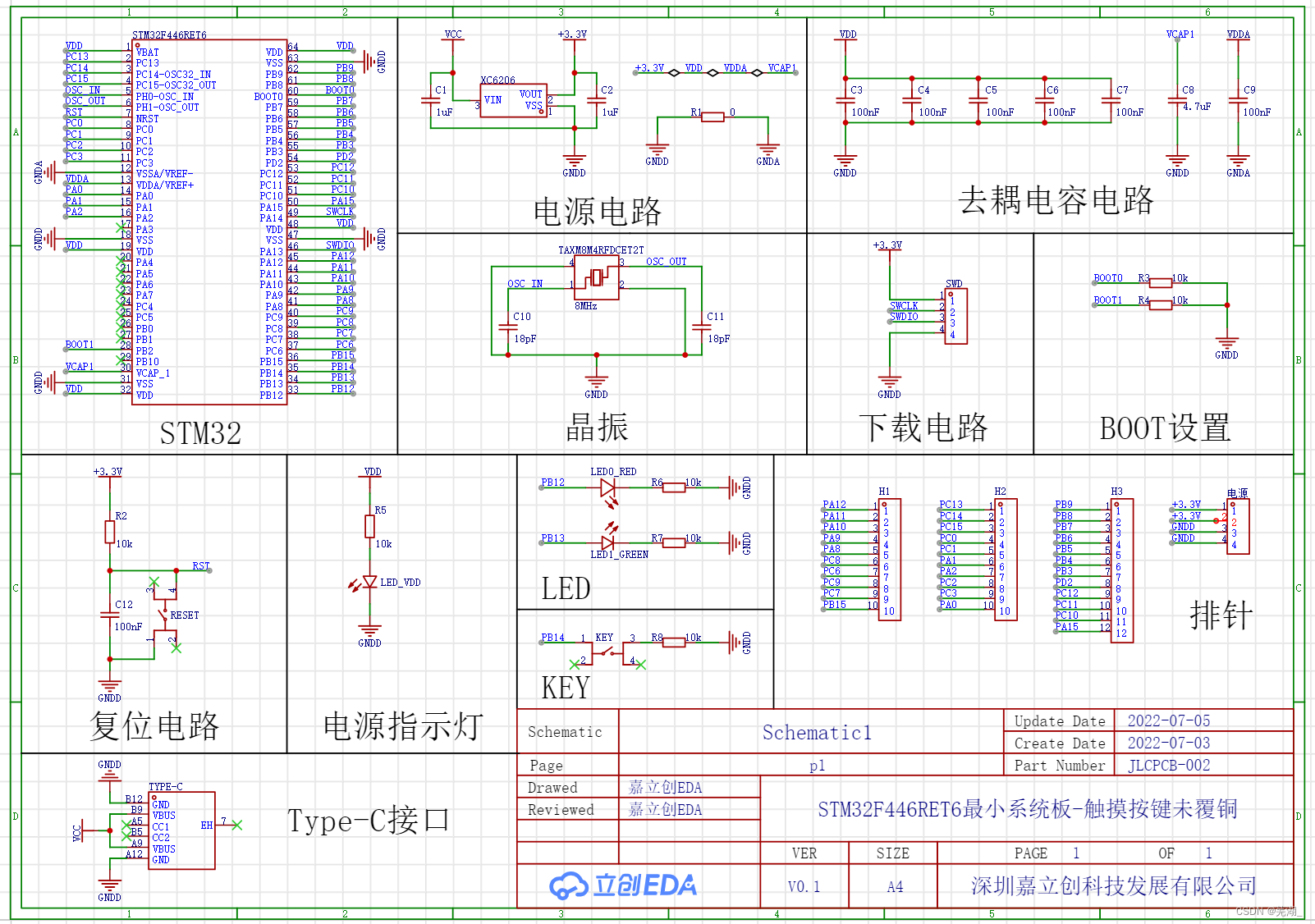

这是一个四层板，借鉴了一些大佬的设计。修改后的原理图如下：

9.Tips

1. PCB的绘制过程中原理图是需要不断调整的，比较典型的调整就是接口的调整。比如调试接口，在画原理图时不必考虑哪根线在什么位置，但是PCB就需要考虑了，我们还是尽可能直接走线，过孔留到必须的时候再用；
2. 一般来说，GND都是覆铜处理的，否则需要连大量的线，非常困难，非常不建议；
3. 在这个设计中，电源也是用覆铜处理的，主要原因有3：提高载流量，减少发热，方便；
4. 去耦电容要尽可能挨着电源引脚。如果和晶振的布线冲突，优先晶振布线；
5. 摆放的时候先放大的再放小的；
6. 可以尝试一下45°摆放；
7. 不要画完以后整体拖动，容易出问题（血的教训）；
8. 如果对板框大小没有把握，可以不画框，摆好连好后再画框；
9. 四层板的生产真的慢很多，但是布线确实容易；
10. 新手焊接注意封装的选择，不要选太小的，先试试焊接难度；
