盘点Esp32-C3与Esp8266 的区别

ESP8266 & ESP32-C3硬件区别

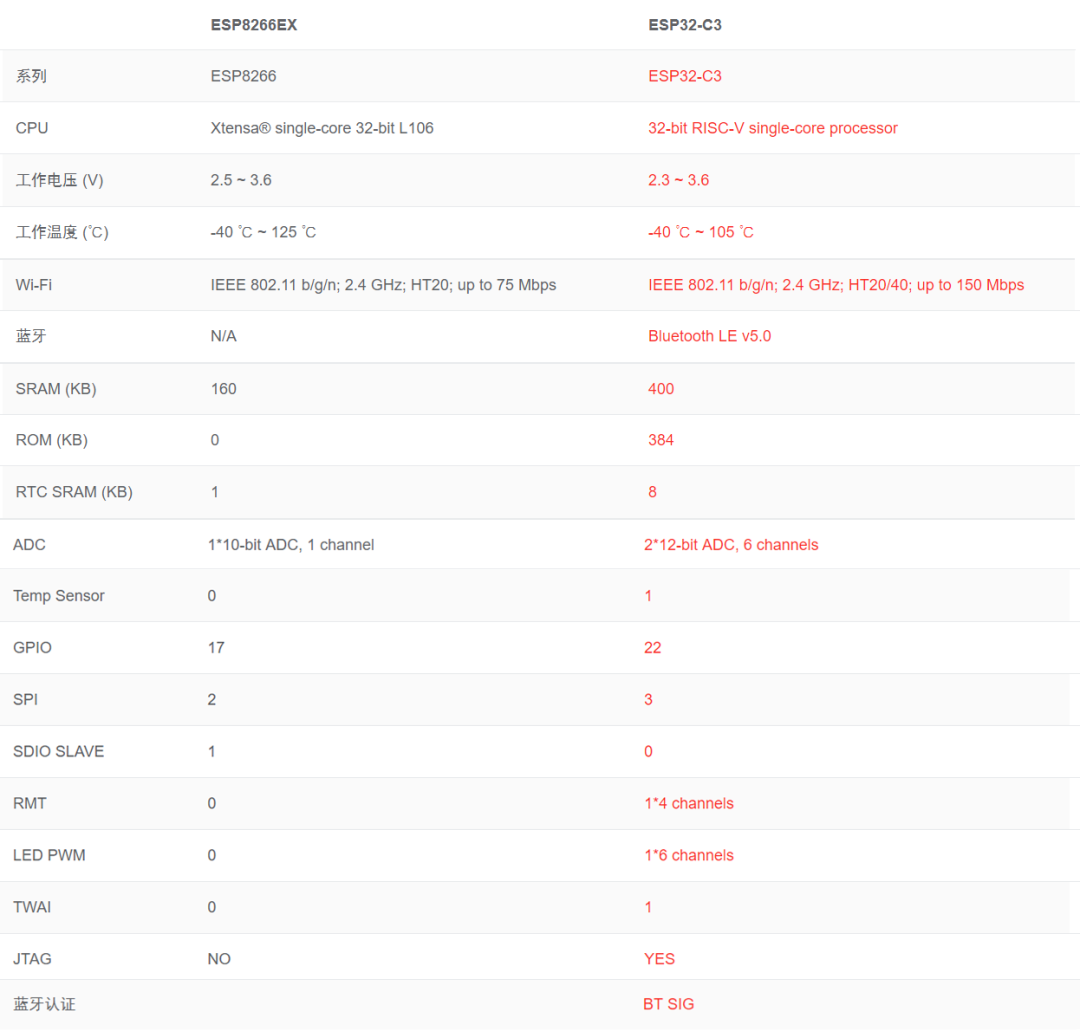

从上表可以看出ESP32-C3和ESP8266在硬件上的区别:

1. ESP32-C3 搭载 RISC-V 32 位单核处理器,而ESP8266EX 集成的是 32 位 Tensilica 处理器;

2. 工作电压方面,ESP32-C3也略低于ESP8266;

3. GPIO口,ESP32-C3 具有 22 个可编程 GPIO 管脚、内置 400 KB SRAM,支持通过 SPI、Dual SPI、Quad SPI 和 QPI 接口外接多个 flash; 而ESP8266只有17个GPIO 管脚、内置160KB SRAM;只有两个SPI接口;

4. ESP32-C3集成 2.4 GHz Wi-Fi和长距离的 Bluetooth 5 (LE);而ESP8266只集成了集成 2.4 GHz Wi-Fi 。

附:ESP32-C3和ESP8266都是支持应用乐鑫成熟的物联网开发框架 ESP-IDF;支持在从机模式下工作,可通过 ESP-AT 和 ESP-Hosted SDK 为外部主机 MCU 提供 Wi-Fi 或 Bluetooth LE 连接功能。

ESP8266 & ESP32-C3环境搭建的区别

工具链设置

1.ESP8266 ESP32-c环境变量设置区别

a.ESP8266 准备工具
sudo apt-get install gcc git wget make libncurses-dev flex bison gperf python python-serial.

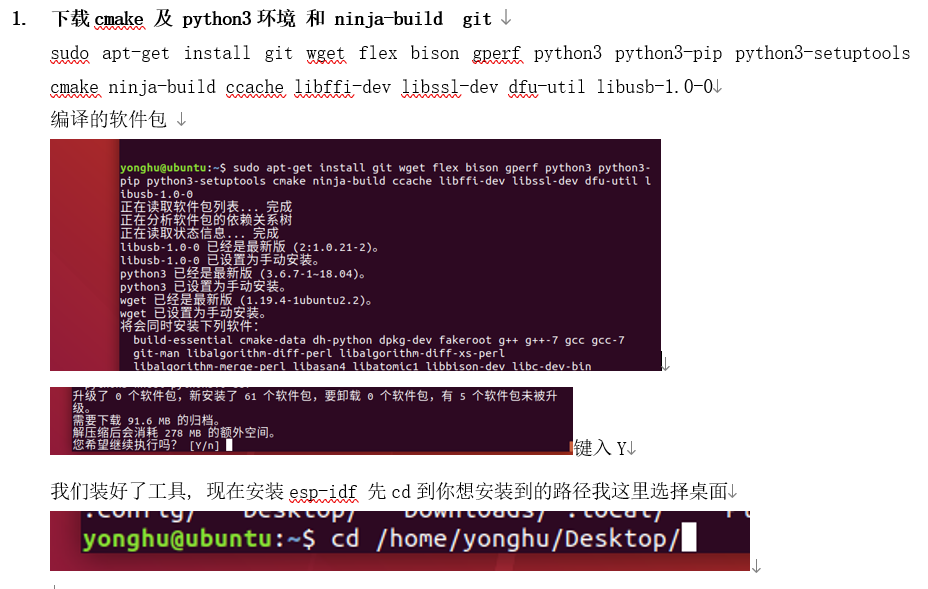

ESP32-c3 准备工具


b.ESP8266 准备sdk:


git clone --recursive https://github.com.cnpmjs.org/espressif/ESP8266_RTOS_SDK.git


输入 git submodule update --init --recursive更新 需要多次尝试直到完全克隆。


ESP32-c3 :

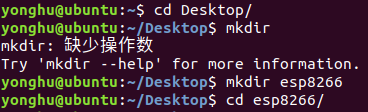

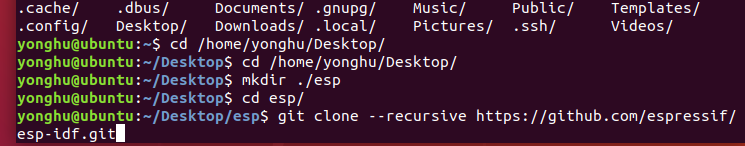

mkdiresp
cd./esp

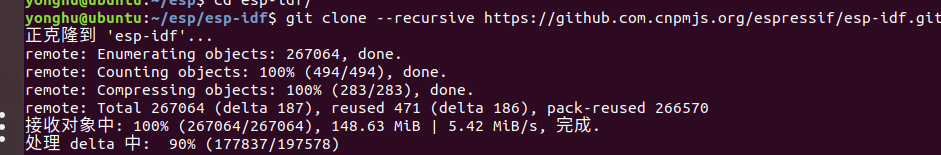

git clone --recursive https://github.com/espressif/esp-idf.git
克隆文件到当面路径下,也就是刚刚创建的文件夹esp


输入 git submodule update --init --recursive更新 需要多次尝试直到完全克隆。


c.设置工具链及环境变量:
ESP8266:
cd~/Desktop/esp8266/ESP8266_RTOS_SDK
python -m pip install --user -r ./requirements.txt
ESP8266 Linux 工具链可从乐鑫网站下载。

对于 64 位 Linux:
https://dl.espressif.com/dl/xtensa-lx106-elf-gcc8_4_0-esp-2020r3-linux-amd64.tar.gz

对于 32 位 Linux:
https://dl.espressif.com/dl/xtensa-lx106-elf-gcc8_4_0-esp-2020r3-linux-i686.tar.gz

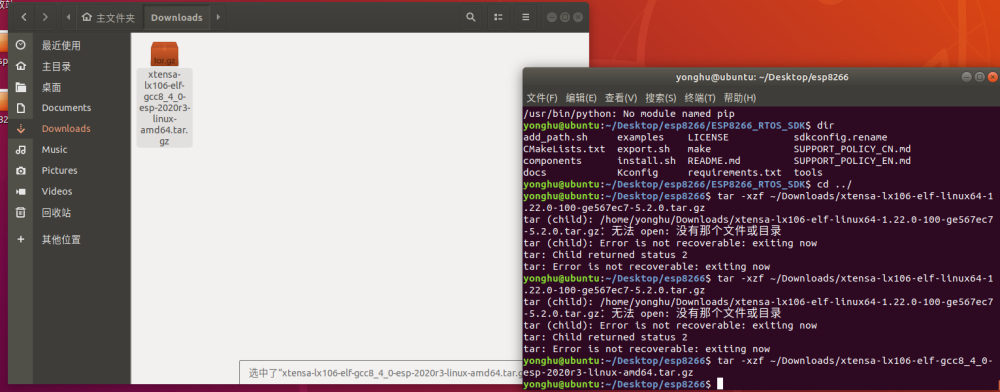

cd~/Desktop/esp8266;


tar -xzf ~/Downloads/xtensa-lx106-elf-linux64-1.22.0-100-ge567ec7-5.2.0.tar.gz;

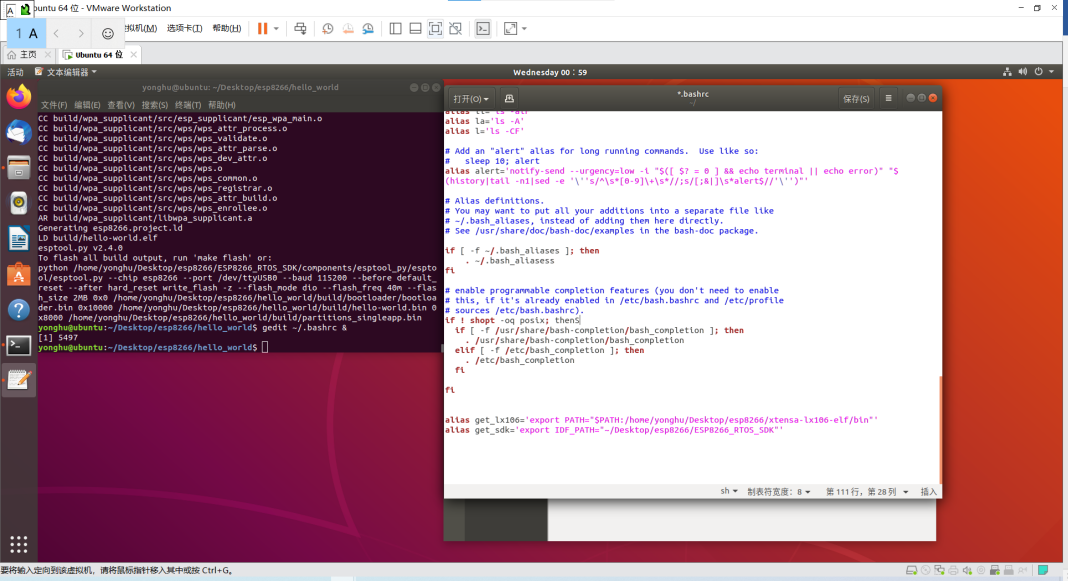

gedit~/.bashrc
将工具链写入环境
alias get_lx106='export PATH="$PATH:/home/yonghu/Desktop/esp8266/xtensa-lx106-elf/bin"'
alias get_sdk='export IDF_PATH="~/Desktop/esp8266/ESP8266_RTOS_SDK"'


设置python环境 :
python2.7 -m pip install --user -r ./ESP8266_RTOS_SDK/requirements.txt

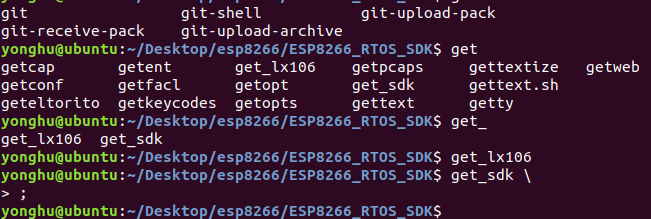

运行在环境中配置的指令
get_lx106
get_sdk


ESP32-c3 :

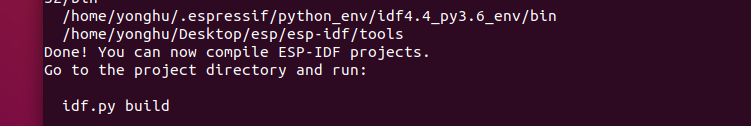

. $HOME/esp/esp-idf/export.sh
此外,如果您希望在当下命令提示符窗口使用 ESP-IDF,请使用下方代码:
复制并粘贴以下命令到shell 配置文件中(.profile, .bashrc, .zprofile 等)
alias get_idf='. $HOME/esp/esp-idf/export.sh'

通过重启终端窗口或运行 source [path to profile],如 source ~/.bashrc 来刷新配置文件。


设置 idf.py工具链
这里的 ~ 表示 家目录 /home/yonghu

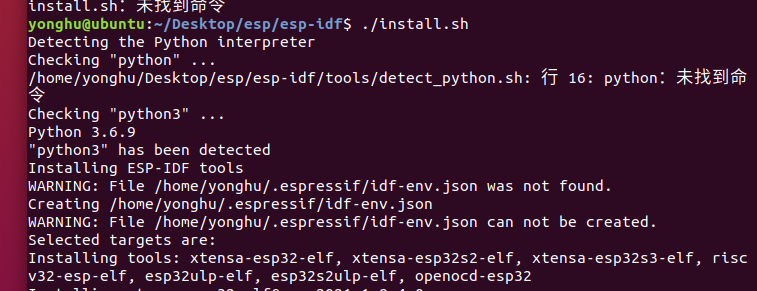

然后 :./install.shesp32c3


接着 :../export.shesp32c3 ( esp32c3打不打无所谓)


ESP8266 & ESP32-C3 Demo测试示例

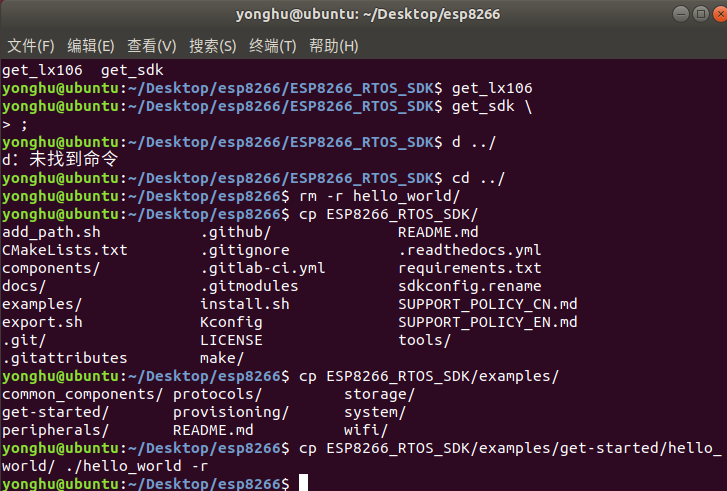

1.拷贝目录

cd ../
cp ESP8266_RTOS_SDK/examples/get-started/hello_world/ ./hello_world -r

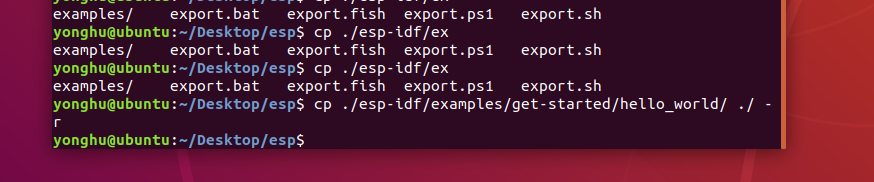

ESP32-c3:
cp ./esp-idf/examples/get-started/hello_world/ ./ -r


2.编译和烧入

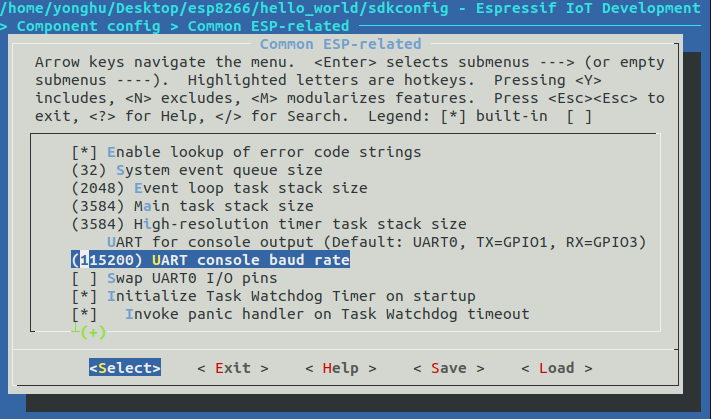

ESP8266 :配置串口波特率为115200

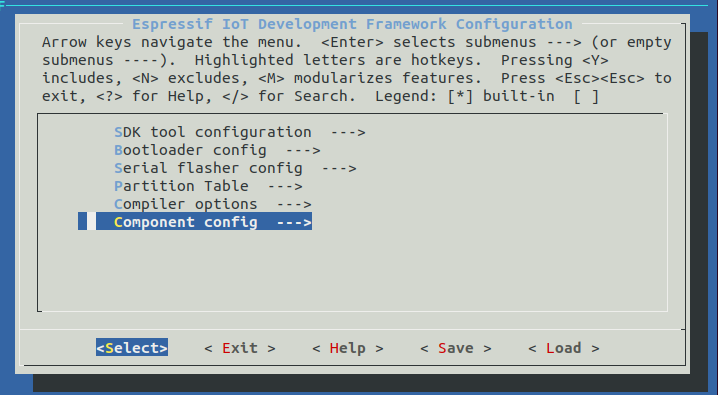

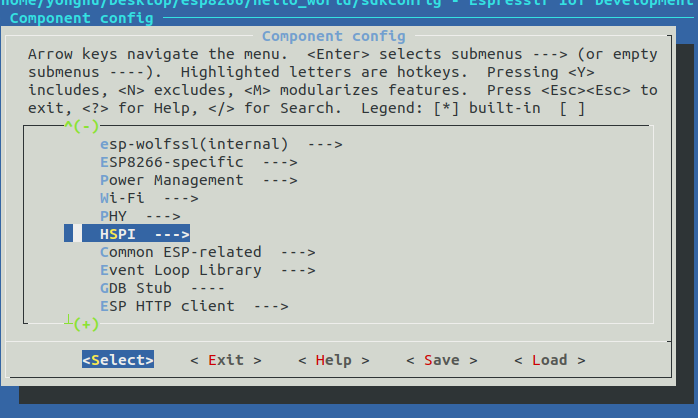

makemenuconfig

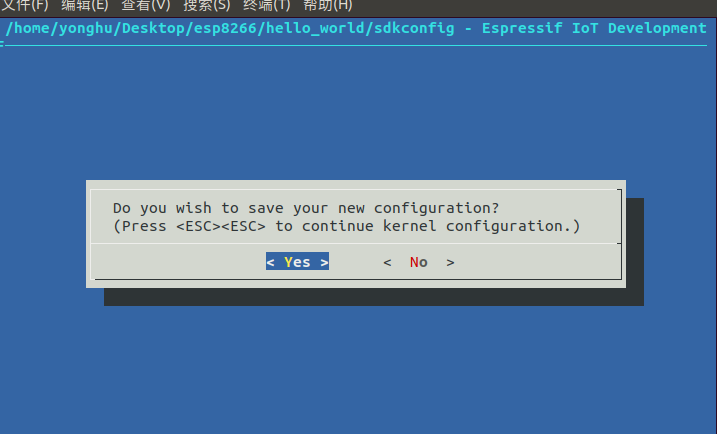

Y保存

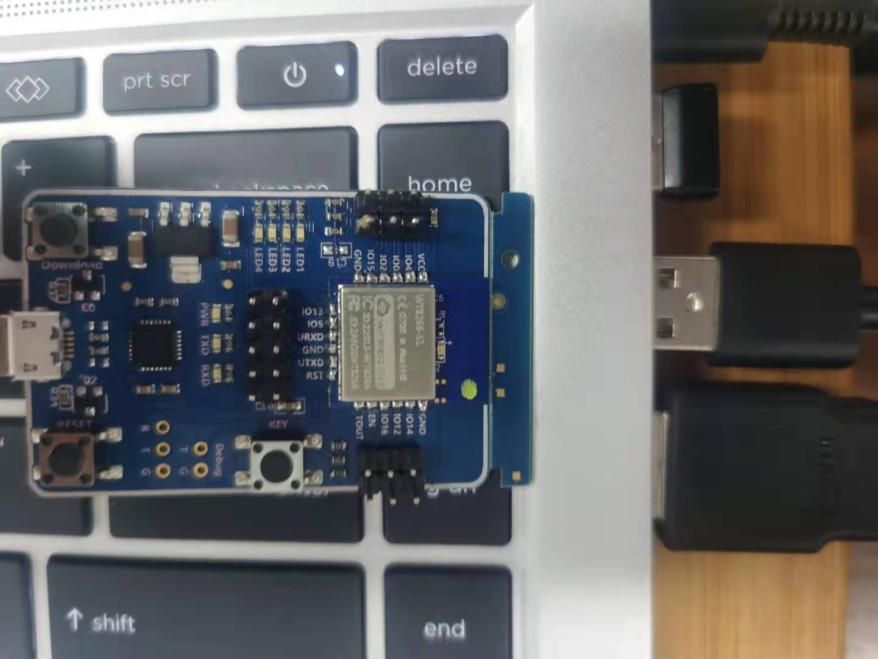

插入开发板ESP8266

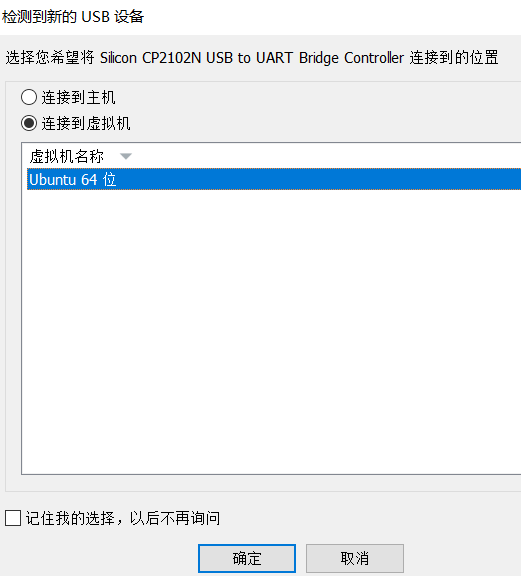

将设备连接到虚拟机

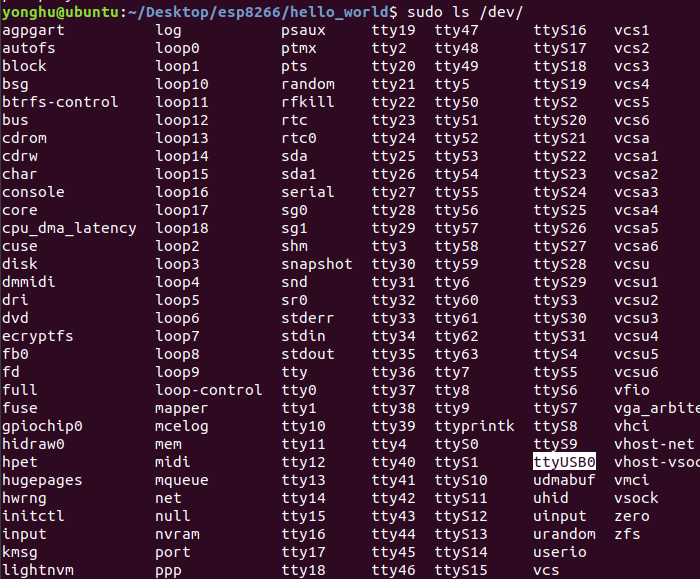

sudols/dev显示 /dev下的usb设备


改变该端口权限

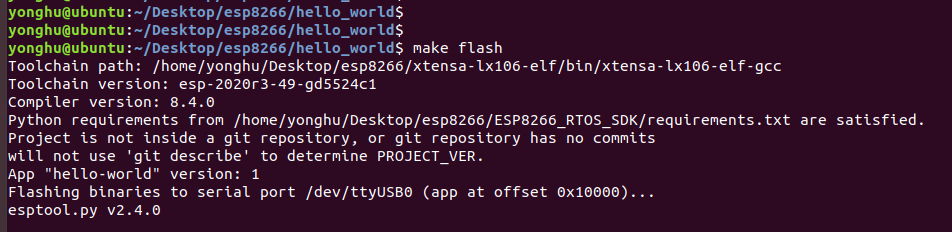

烧录:


ESP32-C3
cdhello_world跑到hello_world目录下




idf.pybuild编译该工程

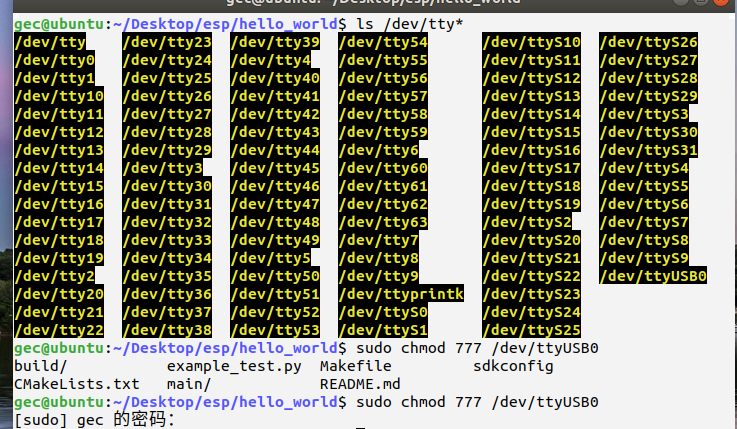

ls /dev/ttyUSB* 显示当前串口连接。


得到 端口号为 /dev/ttyUSB0
每次烧入前必须输入sudochmod777 改变该USB的权限,

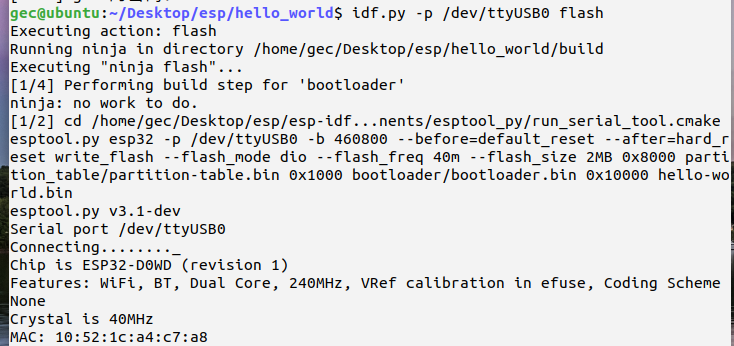

idf.py -p PORT [-b BAUD] flash 烧入即可看见。

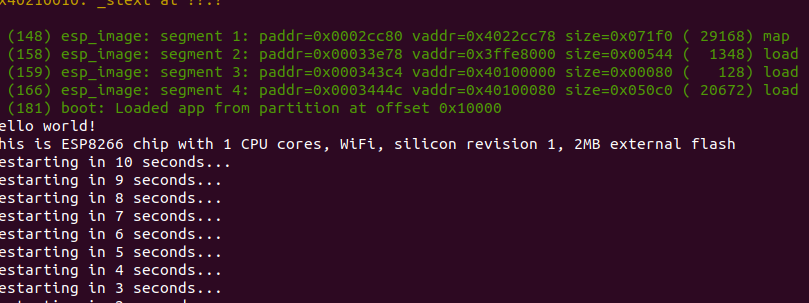

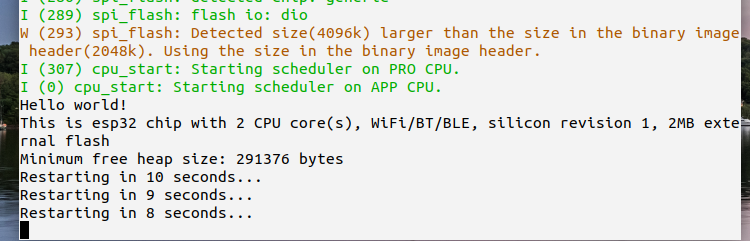

3.观察串口打印信息

a)打开串口

ESP8266:make ESPBAUD=115200 monitor



ESP32-c3 :

idf.py-p(PORT)monitor
这个PORT即端口号,如上则是/dev/ttyUSB0 命令 : idf.py-p/dev/ttyUSB0 monitor
