STM32CubeMonitor使用教程(持续更新)

STM32CubeMonitor介绍

背景

• STM32CubeMonitor工具系列通过实时读取和可视化STM32应用程序的变量，有助于在运行时微调和诊断STM32应用程序。除了专用版本（电源，RF，USB-PD）之外，通用的STM32CubeMonitor还提供基于流的图形编辑器，可轻松构建自定义仪表板，并快速添加仪表盘，例如仪表，条形图和曲线图。借助非侵入式监视，STM32CubeMonitor可以保留应用程序的实时行为，并完美地补充了传统调试工具以执行应用程序性能分析。
• 借助远程监视和对多格式显示的本机支持，STM32CubeMonitor使用户可以监视网络上的应用程序，同时测试多个设备并在PC，平板电脑或移动电话等各种主机设备上执行可视化。此外，在Node-RED®开放社区的直接支持下，STM32CubeMonitor允许无限制地选择扩展，以解决各种各样的应用程序类型。

功能及特点

• 基于图形流的编辑器，无需编程即可构建仪表板 通过ST-LINK（SWD或JTAG协议）连接到任何STM32设备
• 在目标应用程序运行时实时从RAM实时读取和写入变量 解析应用程序可执行文件中的调试信息 直接采集模式或快照模式
• 触发以关注感兴趣的应用程序行为 允许将数据记录到文件中并重放以进行详尽的分析
• 通过可配置的显示窗口（例如曲线和方框）和多种小部件（例如仪表，条形图和曲线图）提供定制的可视化 多探头支持可同时监视多个目标
• 远程监控，原生支持多种格式的显示器（PC，平板电脑，手机） 直接支持Node-RED®开放社区
• 多操作系统支持：Windows®，Linux®Ubuntu®和macOS®

下载安装

上述介绍爬自官网，这里给出链接---->对 这就是链接
链接里有下载方式，我们这里选择win版下载
安装简单 一直点next，没啥要求

功能1：变量监控

先有一个stm32的工程

我这里是用mdk的项目，IAR也是支持的
我这里面是利用F4的FPU产生一个正弦波，然后计划观察这个正弦波

	SINvalue=	arm_sin_f32(page2_i/360.0*2*pi);
	SINvar[0] = SINvalue; //整数位
	SINvar[1] = (SINvalue - SINvar[0]) * 10000; //小数点后三位
	printf("sin: % f\n",SINvalue);

这里需要监控的变量就是 SINvalue

STM32CubeMonitor配置

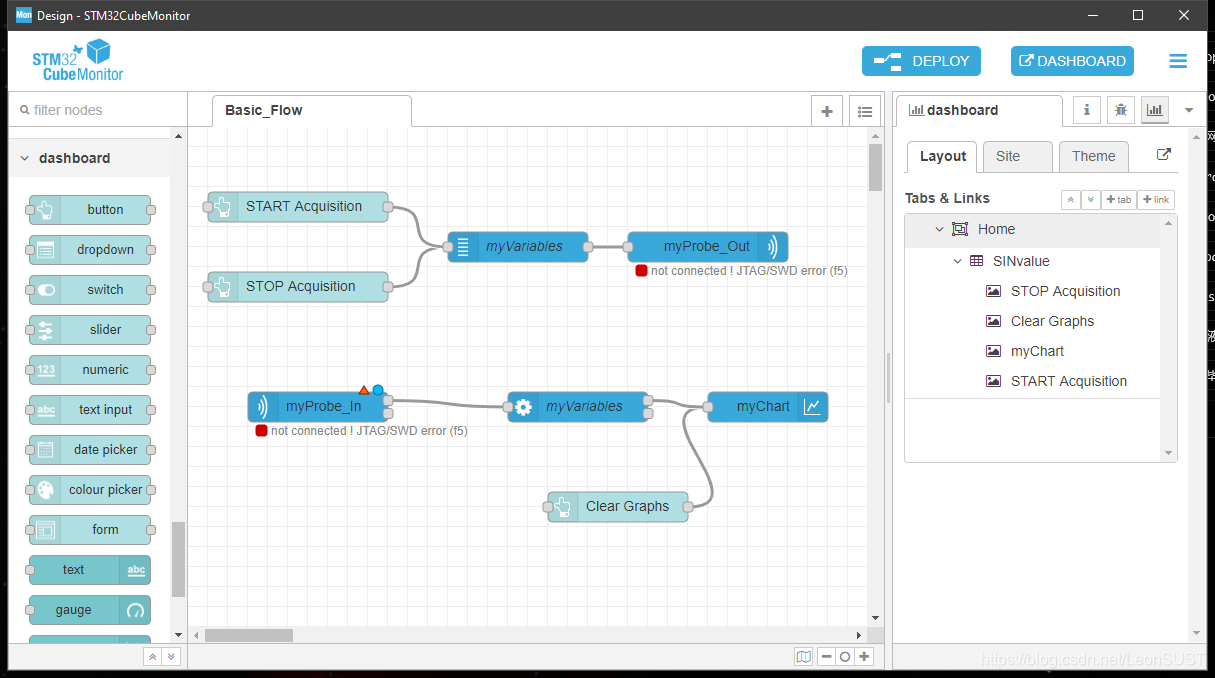

打开软件，初始化的页面是这样

我们仅仅需要修改一下就可以实现我们的目的
（这里面显示的可以当成是一个模板，正常来说每一个环节都需要自己配置，这里我们直接使用默认配置，然后主要修改我们自己的内容就好）

配置myVariables

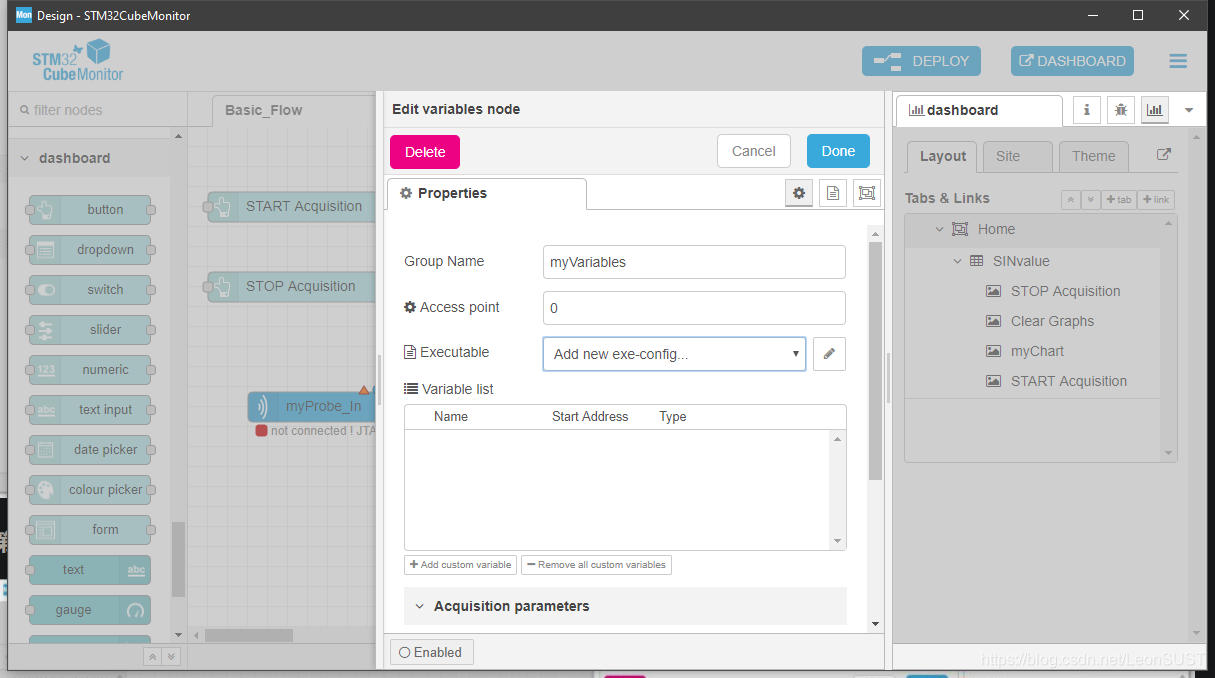

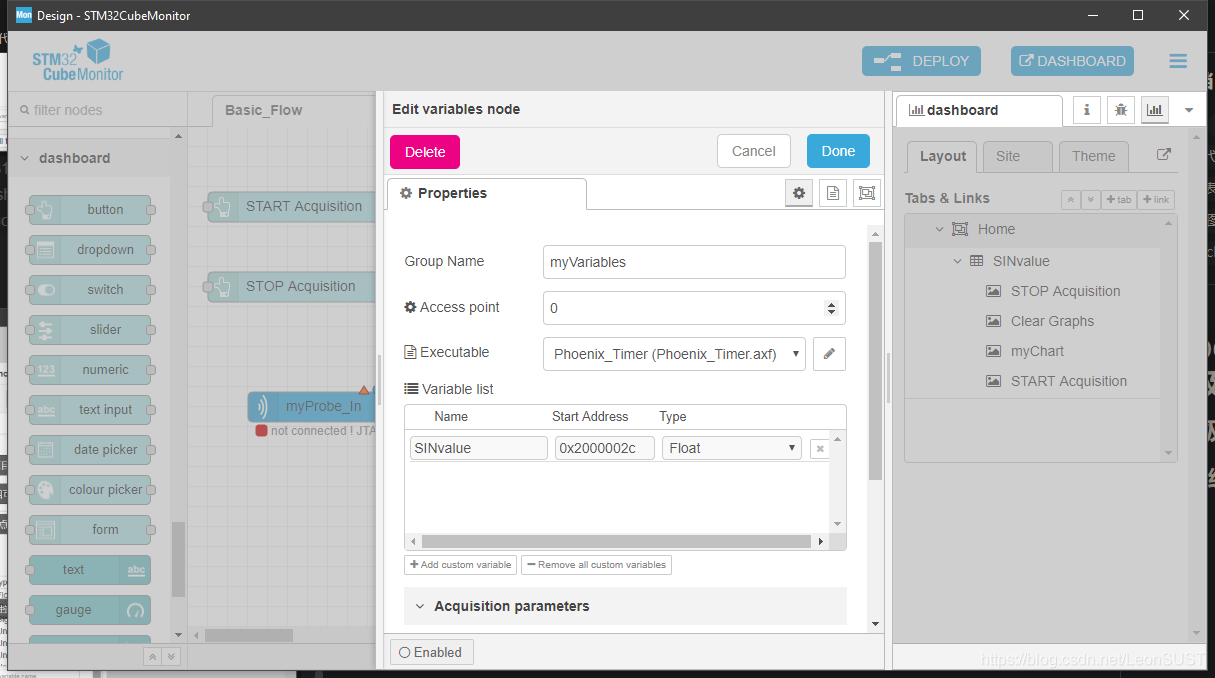

双击图中的myVariables，我们打开了编辑页面

添加可执行文件

这里使用的是mdk，所以可执行文件格式为axf

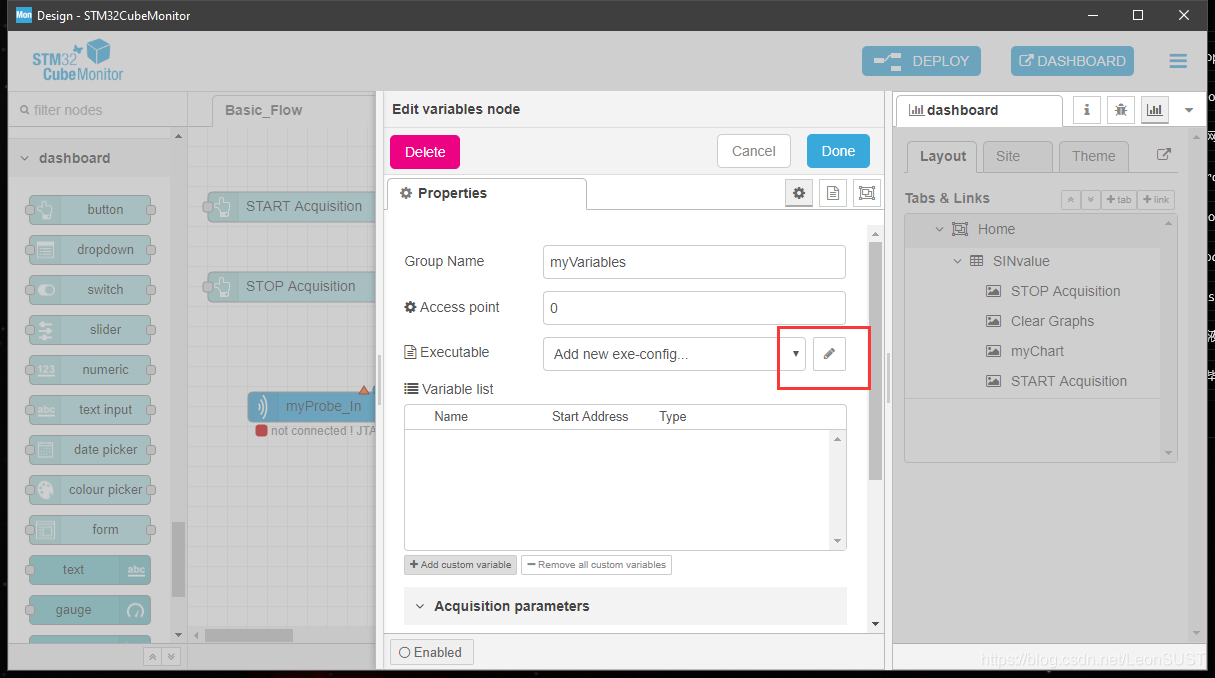

点击这里的编辑键

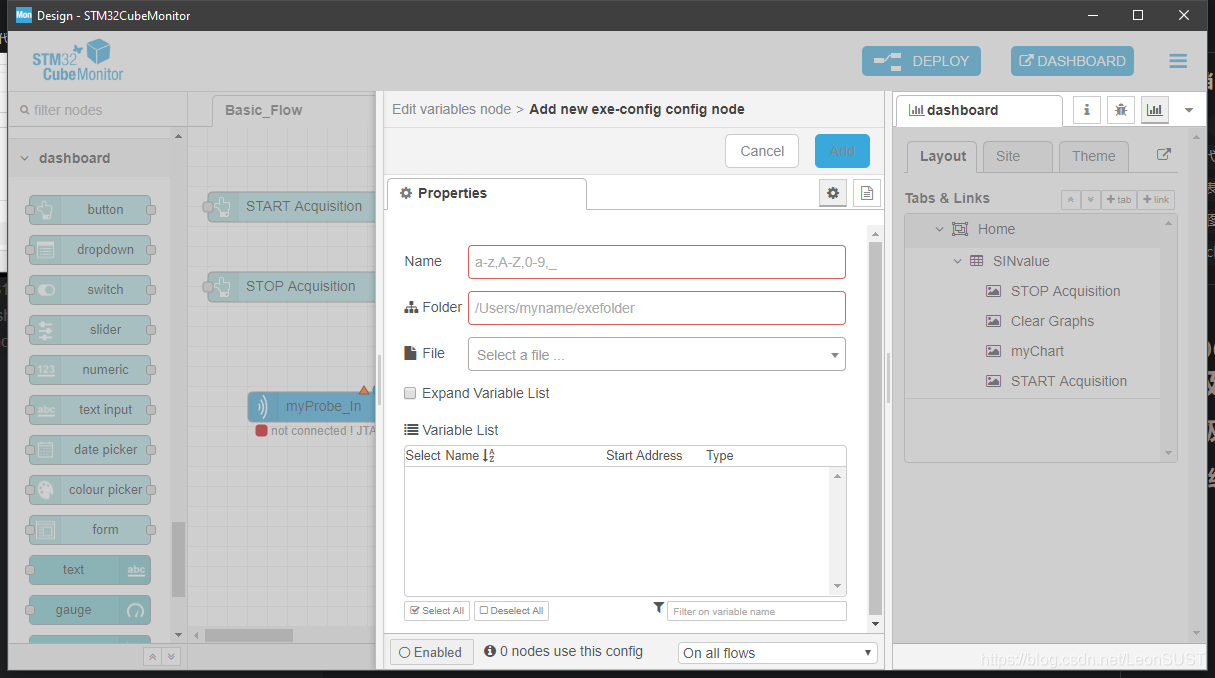

进入配置页面

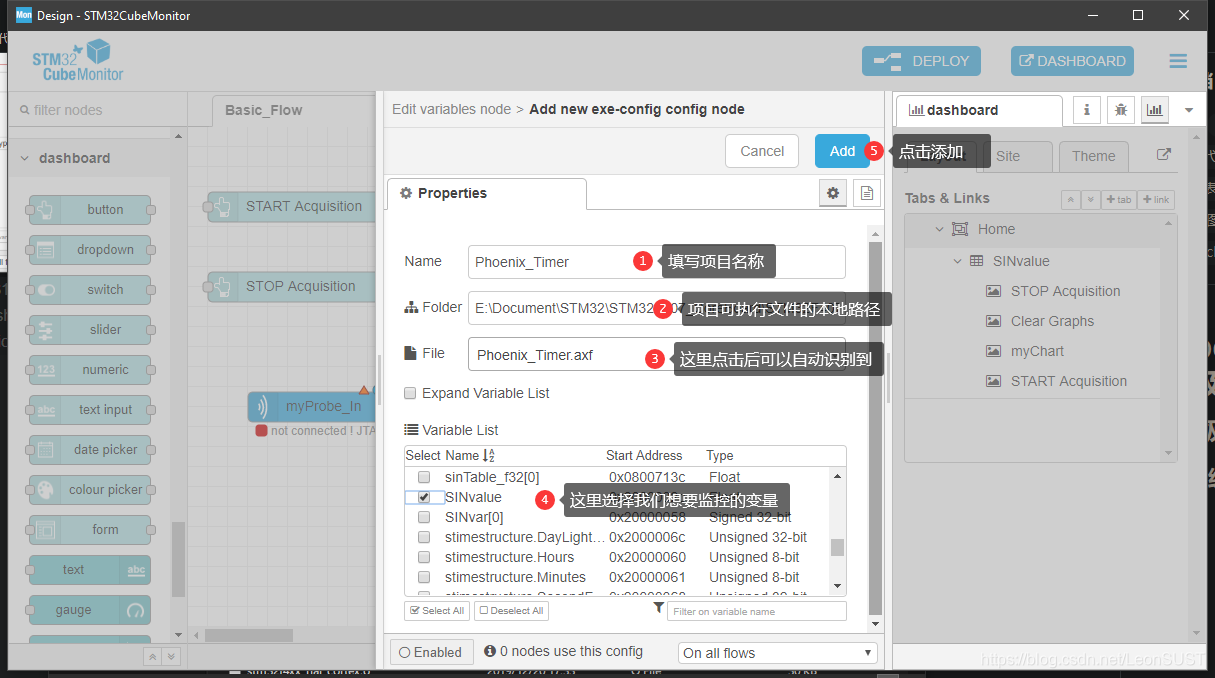

具体流程

然后结果就是下图所示

点击 done 完成配置。

配置myProbe_Out

还是双击打开，不过这里需要连接好stlink 然后就会自动识别了

配置myProbe_In

也是双击打开，点配置自动识别

配置processing节点

双击打开，选择前面的myVariables，Done

相关显示配置

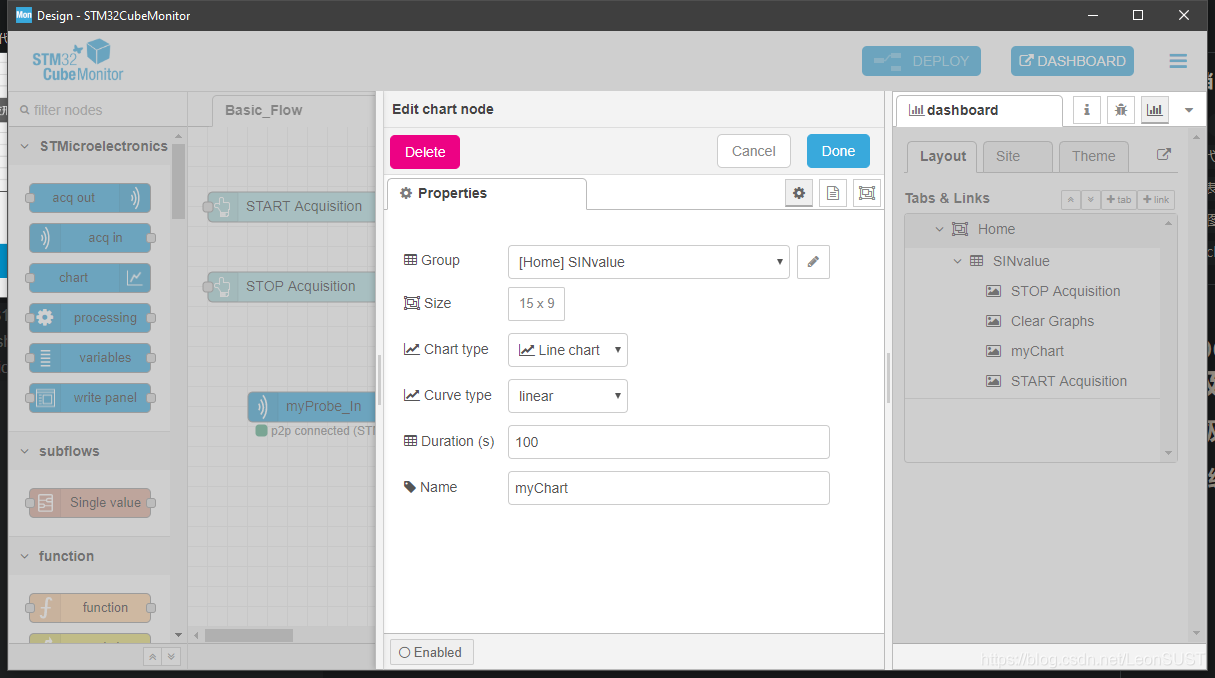

双击mychart，可以做一些显示方面的配置，这里配置的是曲线，100点刷新

DEPLOY

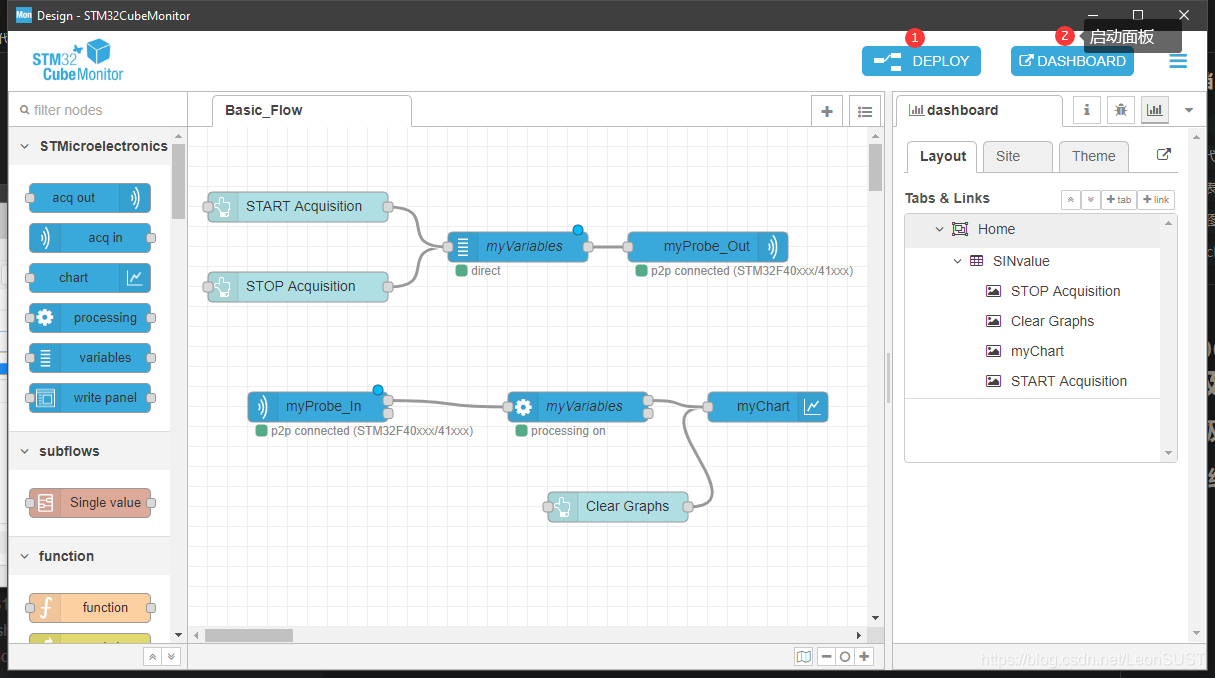

配置完成后的界面如图所示

我们先点击右上角的DEPLOY，然后再点击DASHBOARD 启动监控面板

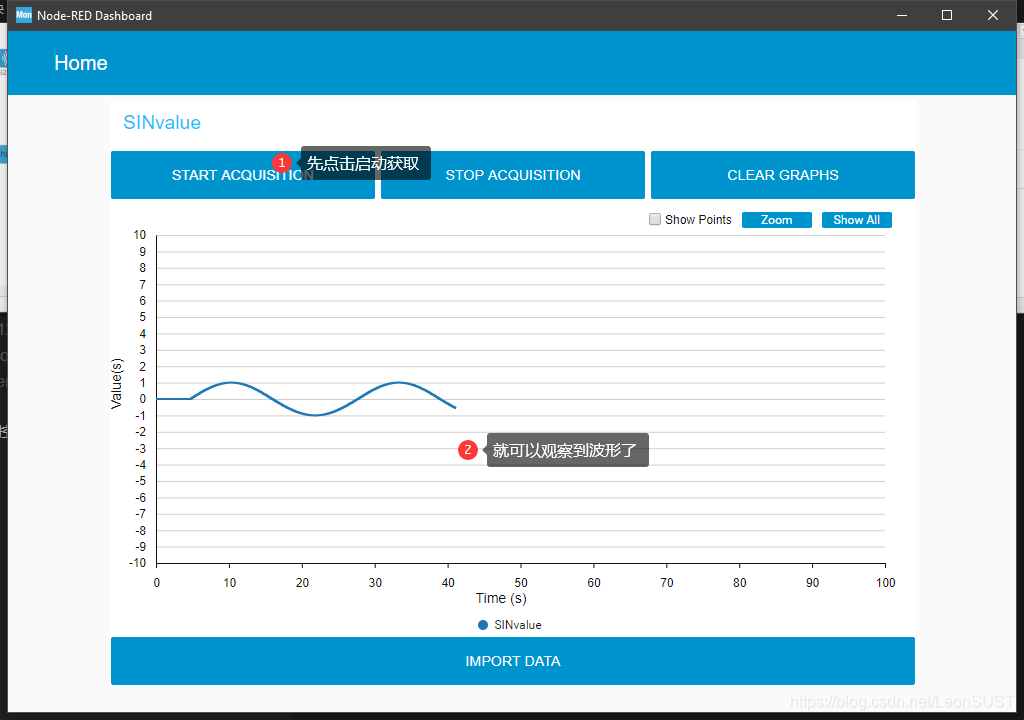

启动监控

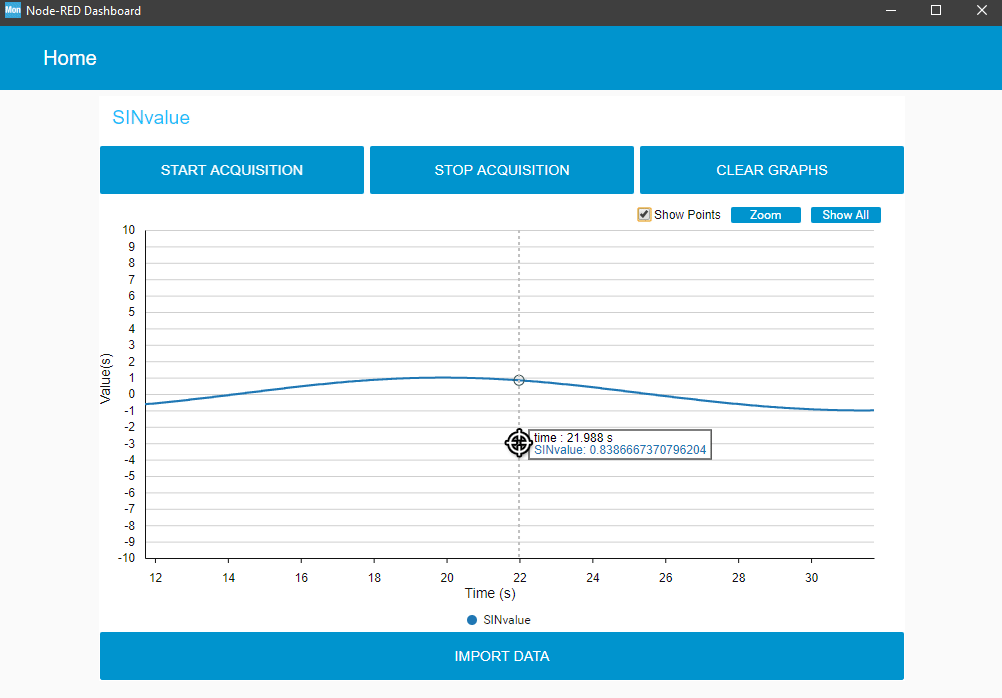

效果

功能2：远程监控

正在肝。。。。。。

网络研讨会

纯英文 有操作实例 前24分钟有干货

STM32Cube Monitor 网络研讨会 介绍、实例分析以及Q&A
