现代通信技术之交换技术基础

通信网基本技术要素

交换技术

交换的基本功能是在任意入线和出线之间建立连接，或者说将入线上的信息转发到出线上去。

网络结构

定义：指网络中终端节点与核心节点、或者核心节点之间的连接方式。
类型：总线型、星型、树型、环型、网状网型
应用：

• 接入网中多采用总线型、星型、树型或者环型
• 骨干网中采用分级网，其中大部分为三级网
• 上下级之间为树型，同级间常采用网状网型

编号计划

编号意义（寻址）
网络中所有终端与节点都必须有编号来识别身份
编号方式：等长制、不等长制
不同网络使用编号方式不同

• 固定电话网（电话号码）：不等长制
• 移动电话网（手机号码）：等长制
• 互联网（IP地址）：等长制

依据通信网络节点交换设备的类型来划分通信网络类型

交换节点中传送的信号

同步时分复用信号

电话网中的时分复用

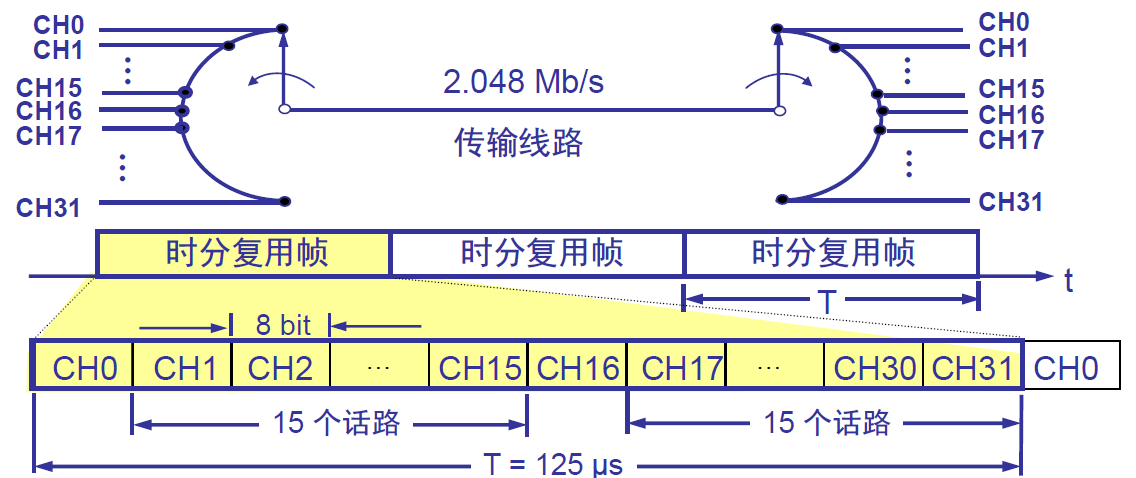

将多个话路的PCM 信号用时分复用的方法装成时分复用帧（ 每帧占用时长125μs ），然后发送到线路上。
中国、欧洲的一次群 E1（2.048 Mb/s）：30/32时隙，各时隙64kb/s
北美、日本的一次群 T1（1.544 Mb/s）：24时隙，各时隙64kb/s

特点:

• 信息处理单元：时隙
• 不同用户信道标识方法：帧序列中的位置号(位置化信道）
• 每个用户的信息传输速率： 恒定不变
• 帧序列中用户排布情况：周期规律</
