理论：trunk扩展和单臂路由理论

应一位好学的朋友私信，这里我先搞一波单臂路由理论
话不多说，依旧配置之前的那个博客中的数据

配置数据步骤看上一步，这里就不赘述了

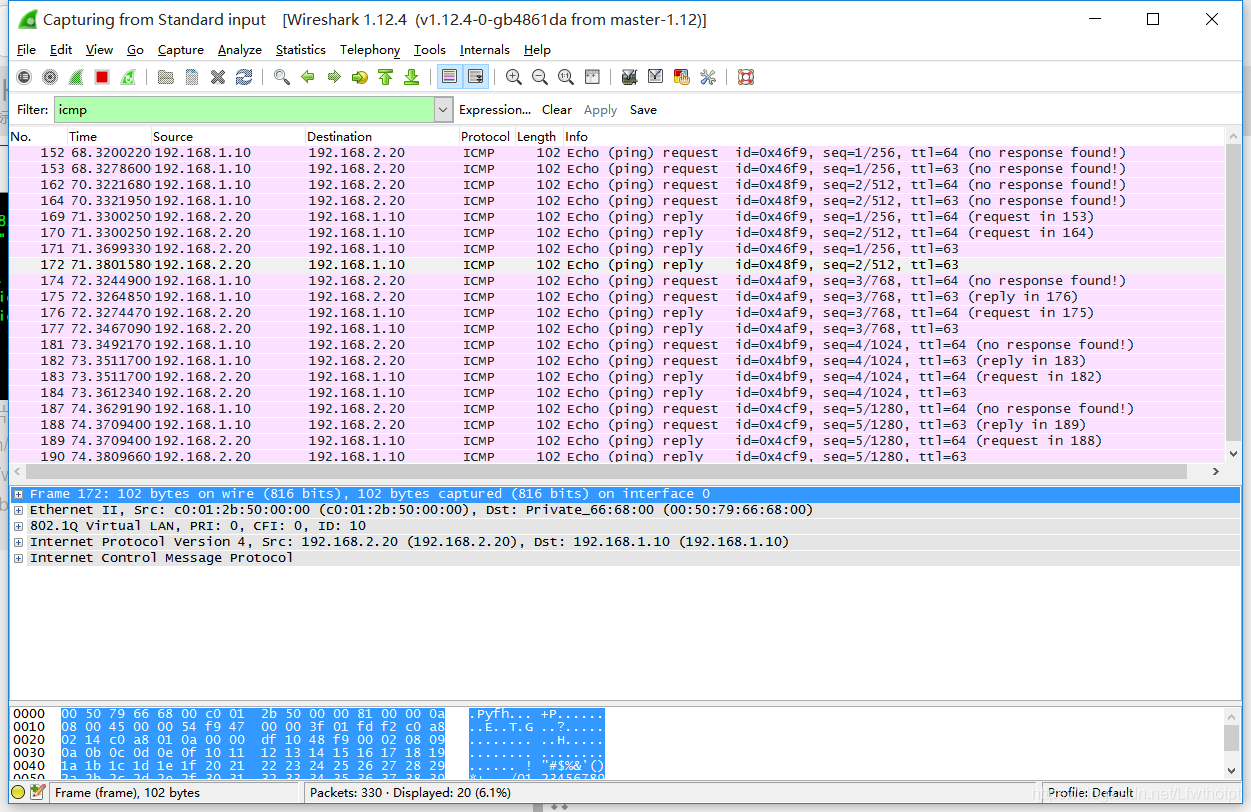

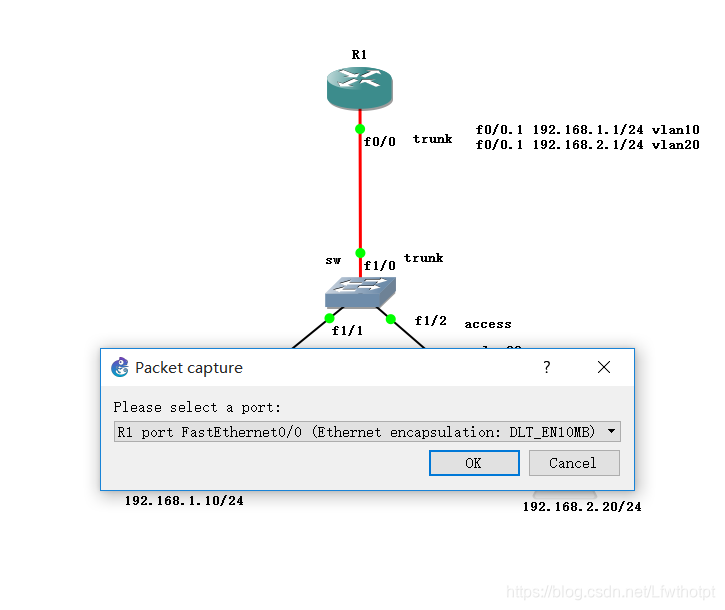

这里启用抓包工具wireshark，去抓R1到sw的包

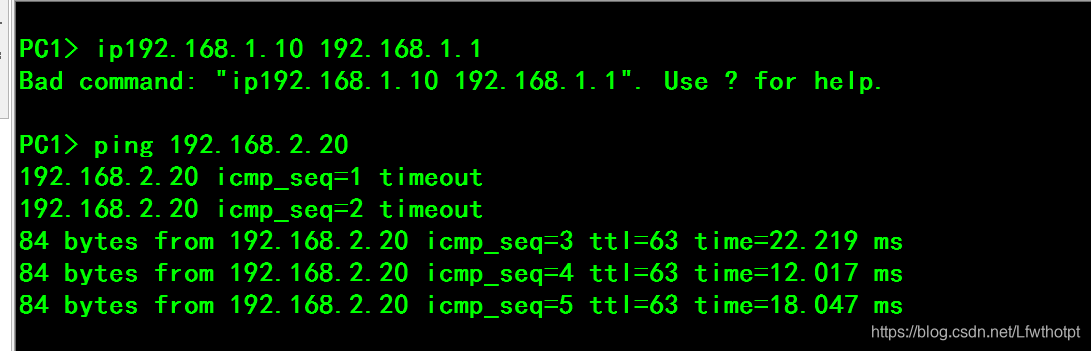

这里PC1ping了一波PC2，ping包是基于icmp协议，在抓包工具中重点看icmp

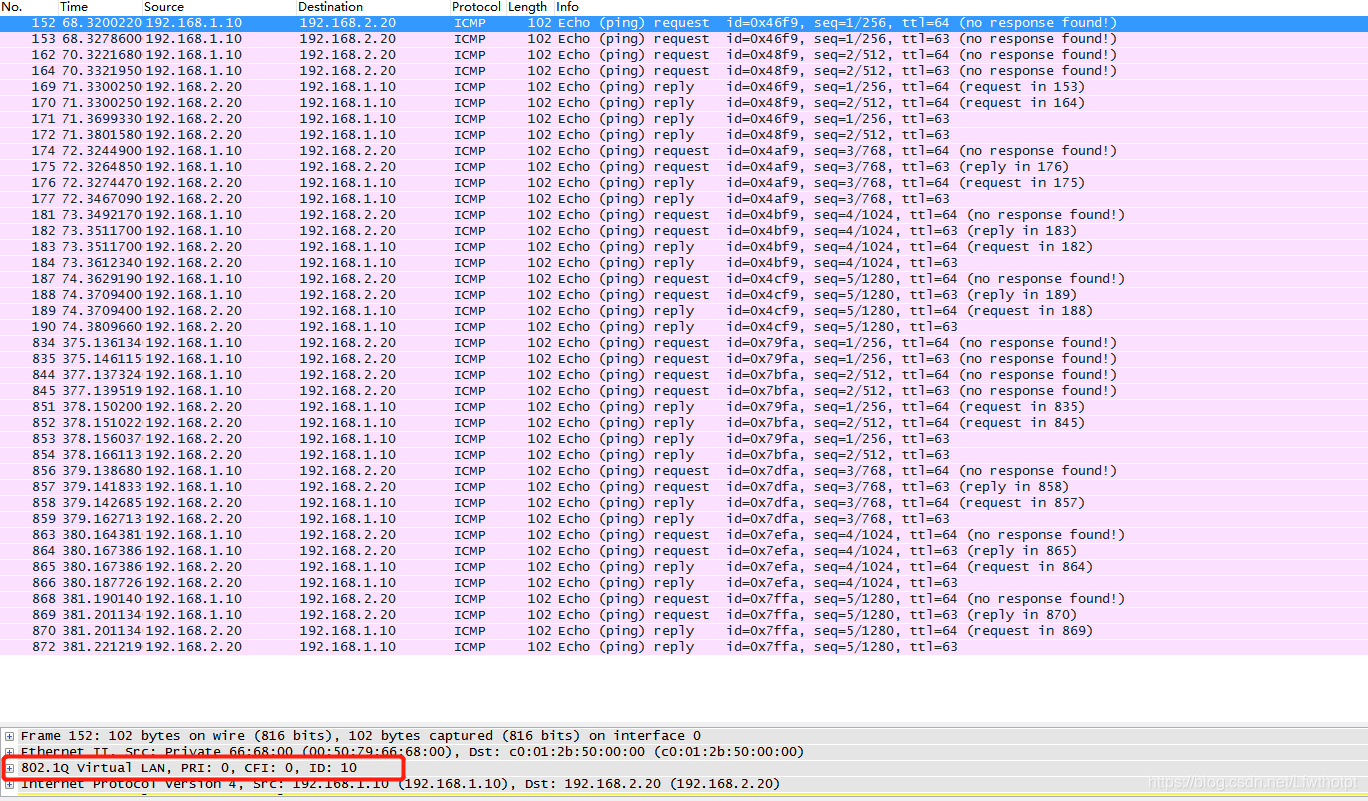

这里面仔细分析一下每个包，就可以发现单臂路由的运作原理
第一个ping包从PC1发出，经过交换机vlan10接口f1/1，会被打上一个vlan10
的标记，此时被打上vlan10的ping包不能通过vlan20的接口f1/2，可以通过中继链路trunk的f1/0中，由此就发送到路由器R1中

R1接收到ping包，会拆掉vlan10，然后查看ip地址，发现目标ip是192.168.2.20，这时就会再通过f0/0.2接口vlan20经由交换机sw发送到PC2，通过的过程中会给ping包再加一个vlan20的标识

交换机接收到带有vlan20的ping包，便可以发送给对应的vlan口，发送前会先把标识拆掉，这样一个发送的步骤就完成了，返回的过程同理

从单臂路由的实验方面就可以发现，trunk起到的作用是让交换机已经划分的不同vlan下的主机实现互相通讯，vlan划分广播域，以免产生网络风暴；不过单纯的划分vlan会阻止部分主机之间的互通（不同vlan组的主机相互之间不可以相互通讯）
在交换机用vlan划分广播域的基础上，使用路由器做为一个媒介，可以帮助不同vkan的主机实现互联互通，而且路由器也有进一步分隔广播域的作用，路由器和交换机之间的链路也就是trunk链路，trunk链路的作用也就在于此。
