用例图可以通过系统外部用户的角度来描述系统的功能,操作者可以依据用例图来实行各功能的操作。用例图可以通过一个用例来描述一个行为、角色和用例的关系。构成用例图的元素有:角色、用例、包含关系和扩展关系。因此,当我们想要了解一个系统中一系列的角色和每个角色能通过该系统作出的行为时,可以借助用例图来完成。用例图的作用是:系统工作流程的指导、借助角色和用例、用例之间及角色之间的关系、以及协助系统、子系统等的功能行为建模。
用例图的用法
1、校园卡系统,用例图分为管理者用例图和学生参与者用例图。
2、图书管理,用例图可以分析系统中的角色和用例,甚至还会分析读者信息管理、借阅信息管理和图书信息管理等多个方面。
3、产品经理必备,通过用例图可以明确产品的用户特征以及产品的功能。
用例图的模板

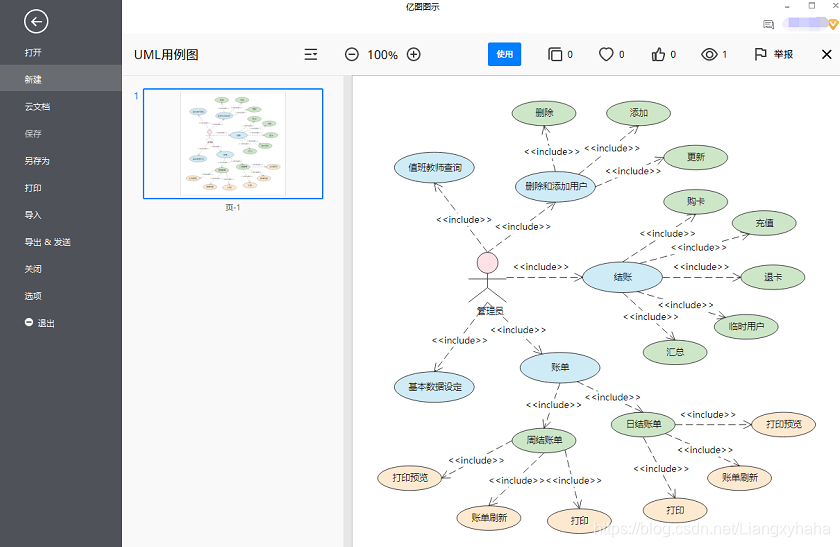

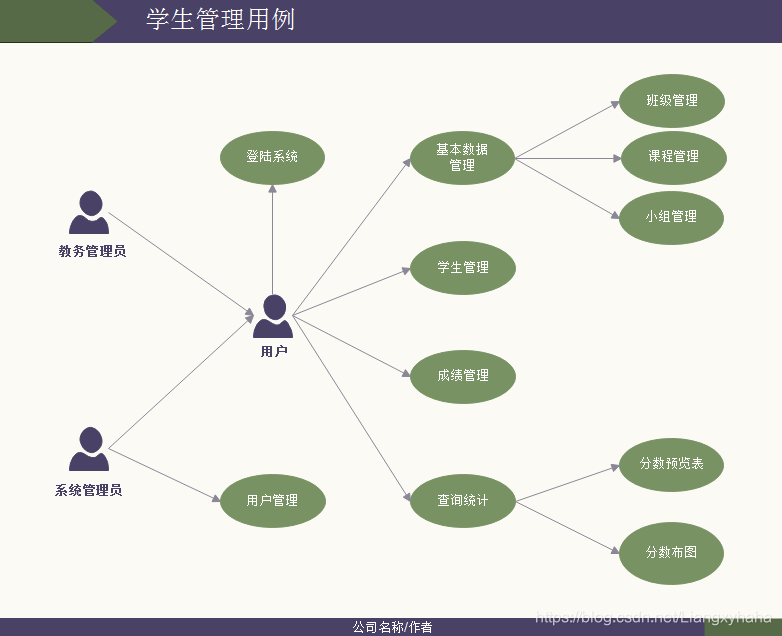

下图就是用例图模板,在亿图图示中可以直接套用。
怎么套用例图模板
第一步,打开亿图图示,或者搜索亿图图示在线版,然后就可以开始进行绘制。

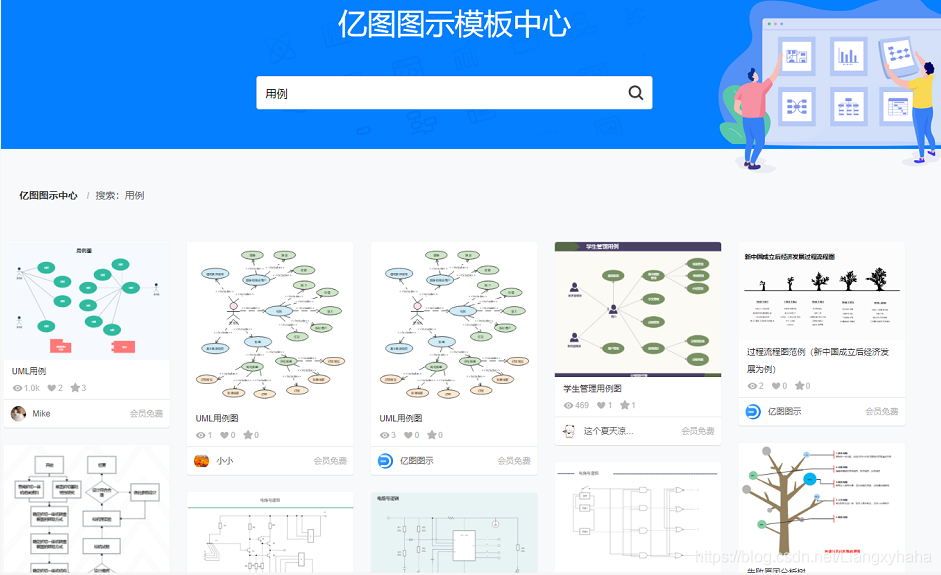

第二步,搜索“用例图”,因为UML图的一种就是用例图,所以可以点击UML图来查找模板。

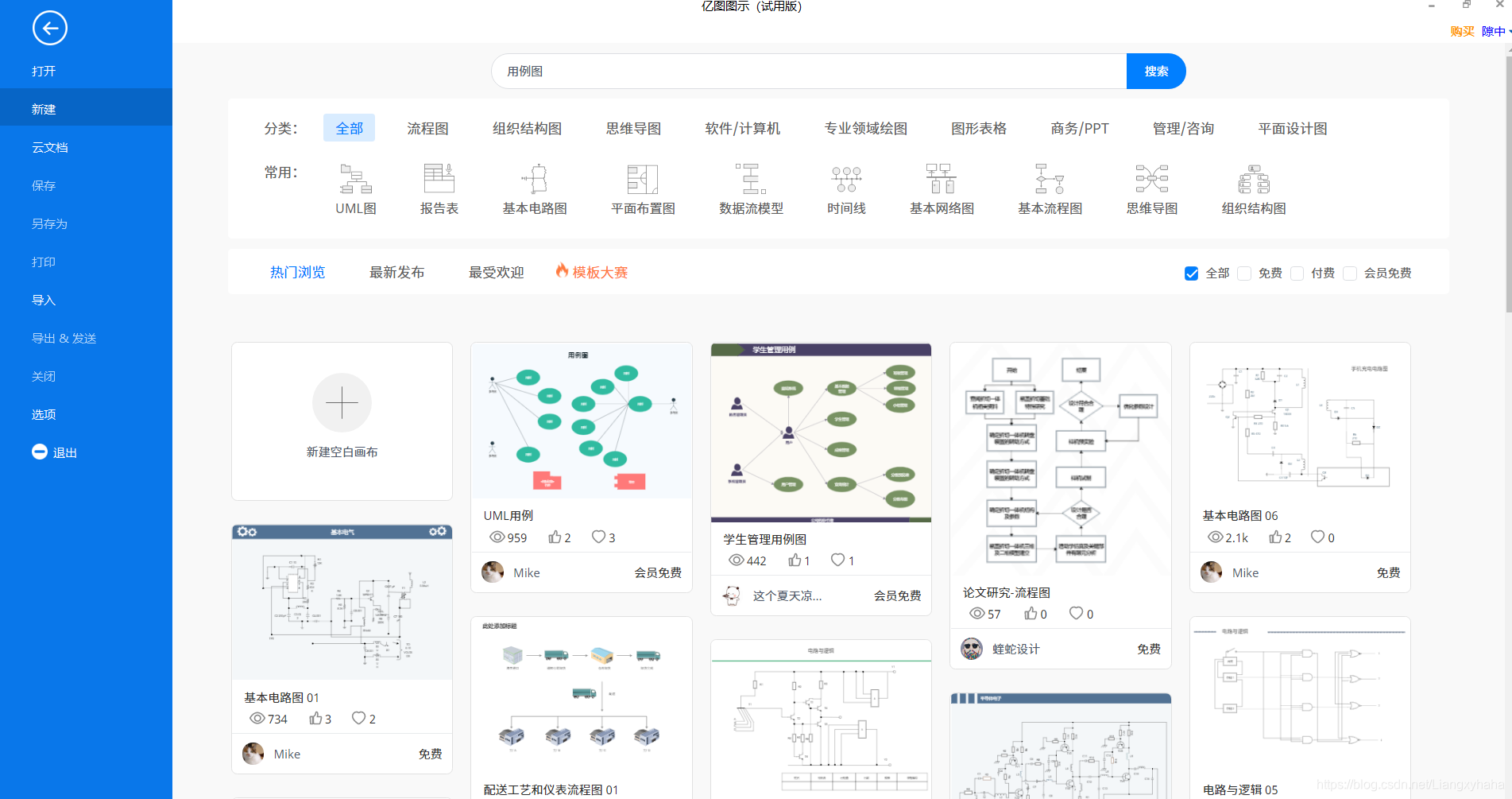

第三步,点击新建一个用例图,或者直接打开用例图模板。

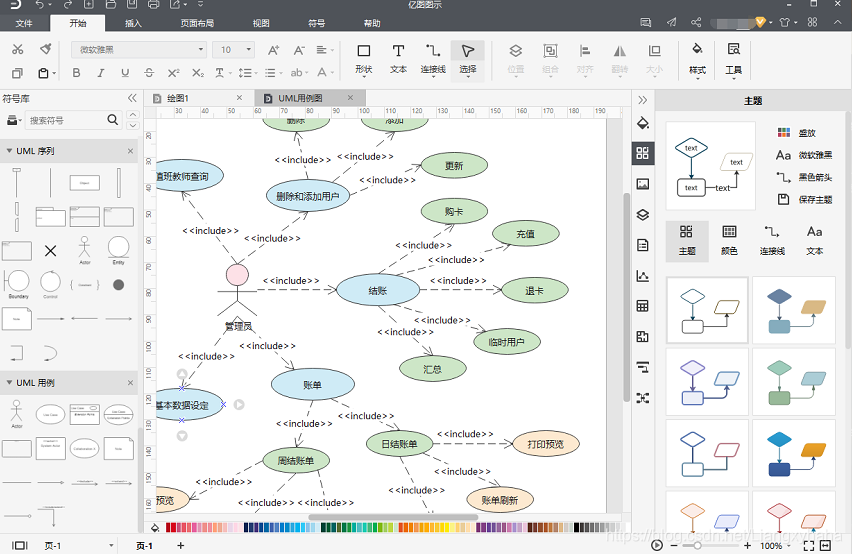

第四步,制图页面可以更改模板的内容以及风格,并套用。符号库在左侧,可以选择适合且美观的素材来美化模板,还可以创作属于自己的用例图模板。

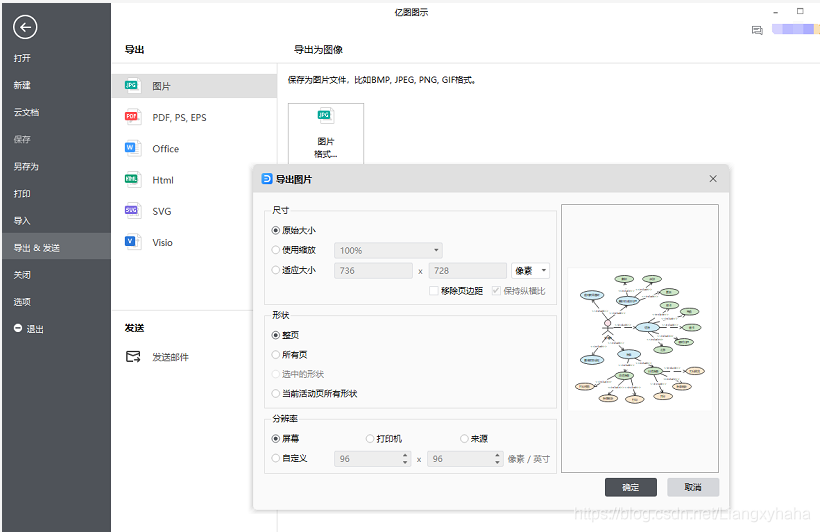

第五步,用例图制作完毕后,可以点击保存或分享、打印等。
用例图绘制软件——亿图图示
亿图图示是一款专业且适用人群广泛的商务制图软件。用例图、UML图、平面图、甘特图、思维导图和时序图等大约260种图表类型都能够使用亿图图示来绘制。亿图图示可以将复杂的内容、流程,绘制成更加整齐清晰的图表,提高工作效率,还给使用者一个愉快的制图体验。
为什么选择亿图图示绘制用例图?
1、国产优选
亿图图示是一款优秀的国产图表绘制软件。提高使用者的工作效率,使用者体验效果也特别好!在绘图软件辅助工作方面,亿图图示是一个很好的选择。
2、界面简洁有条理
亿图图示优秀的界面设计能够同时满足使用者的审美需求。
3、操作便捷
使用者可以一键套用它所提供海量的模板、符号库等素材,干脆的拖拽式操作,使得作图效率大大提高。
4、支持多平台、多格式,
亿图图示兼容Windows、Mac和Linux系统,还有在线制图。亿图图示的图表能够导出多种格式,保证作品的成功存储。
