首先不同平台生成类图的方法不一样，以下使用Visual Studio 、VS Code和IDEA三个平台自动生成类图进行介绍。

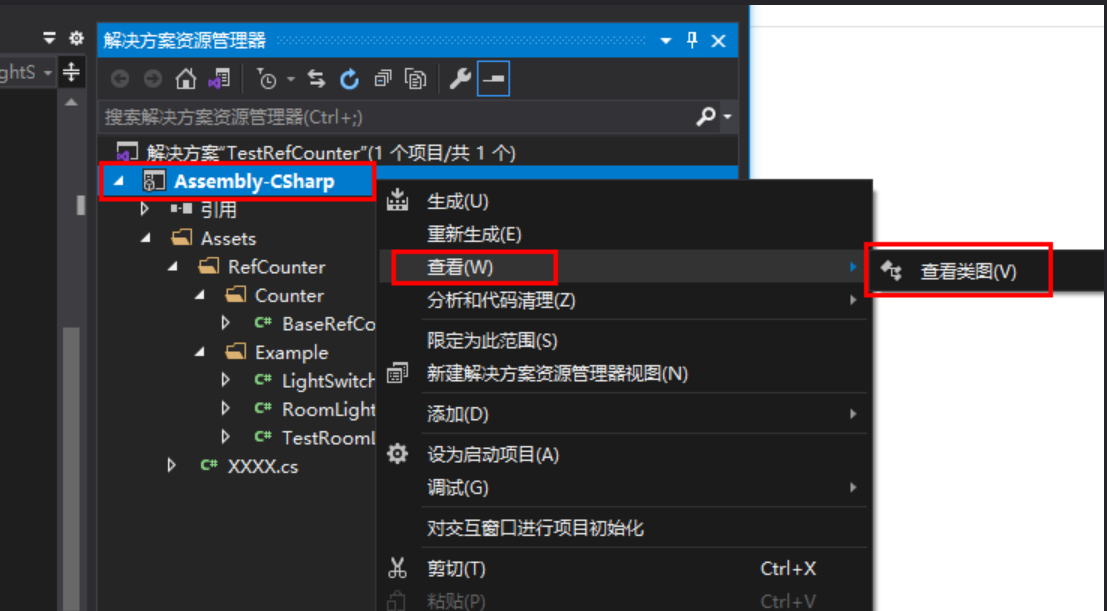

1、对于Visual Studio平台，首先需要安装类设计器，正确导入工程后，选择一个工程，右键 - 查看 - 查看类图。

如果你想在Visual Studio生成QT程序的类图，可在Visual Studio添加Qt拓展程序。

在VS Code中，先安装一个PlantUML插件，再创建一个.puml的文件，输入uml语言，alt+d便可运行。
