我们以u-blox公司2006年度最热门的LEA-4S来实际制作相应的GPS产品,以帮忙大家用最少的时间来理解u-blox的GPS产品,进入美妙的GPS设计高速通道:
我们先来看看u-blox LEA-4S的引脚排列:

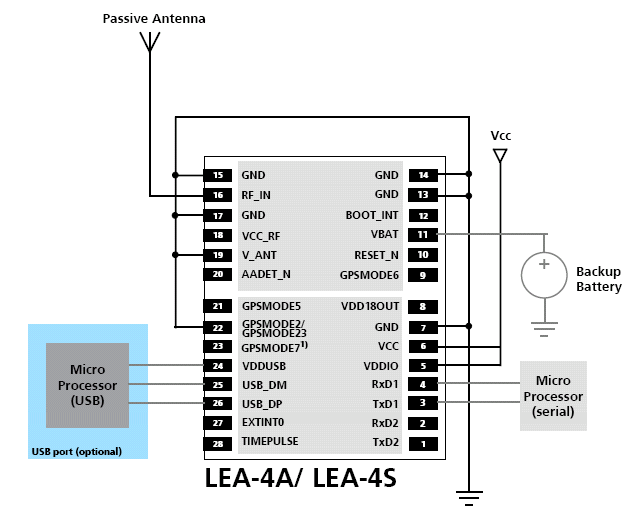

典型应用范例

为方便调试及应用,一般选用模块外接单片机的COM口建议选用第三脚及第四脚,原因是为了方便与LEA-4H兼容,进行测试替换,因为LEA-4H只有一个COM口,就是第三脚跟第四脚。模块的第22脚接地请改用0欧姆电阻,如果该线路替换成LEA-4H时,第22脚请悬空(即可不装0欧姆电阻)。以上图示中,VCC为3V供电,对电源要求纯正稳定,纹波系数为不能大于50mV,备用电池为SII的可充电锂电MSP621

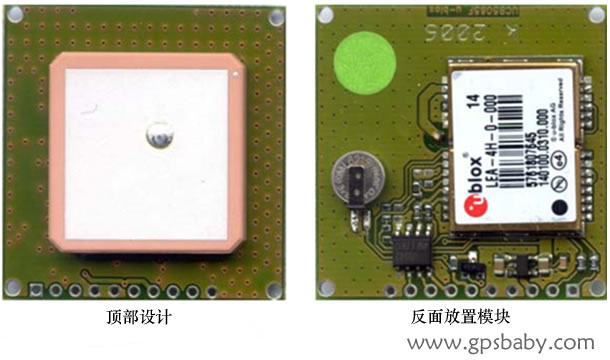

u-blox 无源天线GPS版本参考外观图

GPS模块电源供电的处理及其重要性

由于LEA-4S/4H/4S-1系列高感GPS,灵敏度实在是太高,甚至可以在弱信号环境接受到微弱的反射信号从而应用于恶劣环境导航,当然,u-blox有自己的一套GPS算法,可以在强信号滤除这些影响精度的干扰或反射信号,所以在弱信号环境,虽然能收到信号,但是这些信号往往包含反射及折身信号,往往飘移及误差也会加大,但我们从现实出发,客户在室内定位能够收到一个精度不高但是可以定位的信号往往比普通GPS模块不能收到任何信号感觉肯定要好!

但高灵敏度模块捕获能力
