按键中断实验：

实验内容：

通过简单事例说明s5p6818处理器的GIC中断处理的应用，设置key2按键连接的引脚为中断模式，当识别按键被按下时进入相应的中断处理函数

实验目的：

熟悉开发环境的使用

掌握s5p6818处理器的中断过程及编程。

实验平台：

FS_6818开发平台，Ubuntu，secureCRT。

实验6-按键中断实验

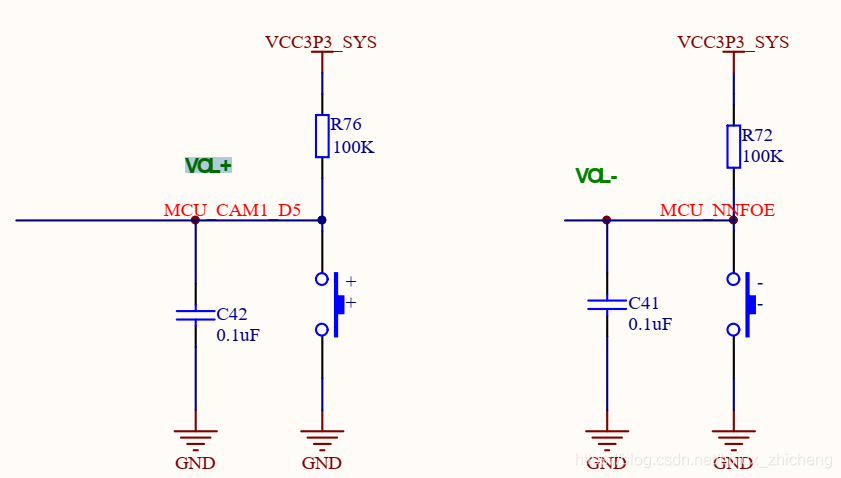

分析电路图

分析芯片手册

分析芯片手册的GPIO章节。

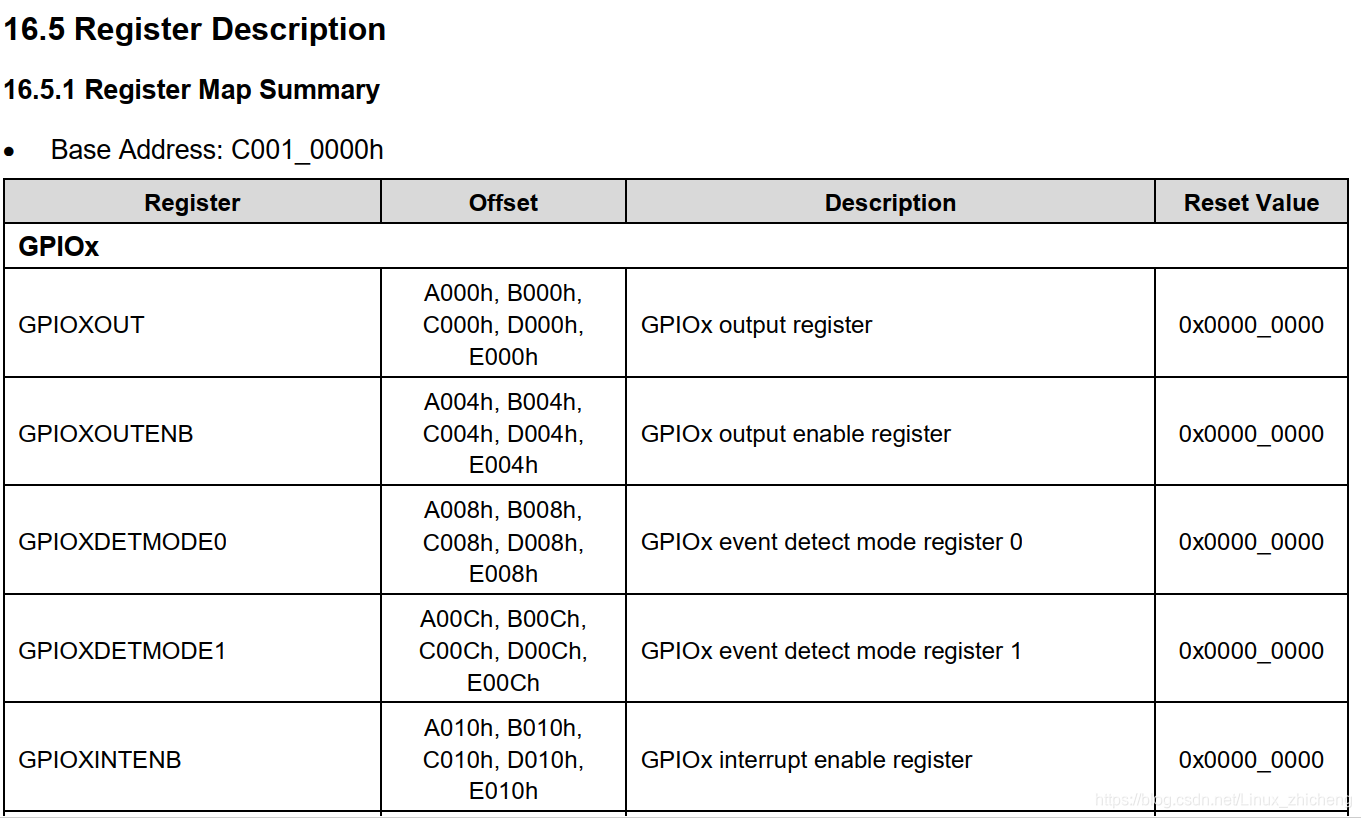

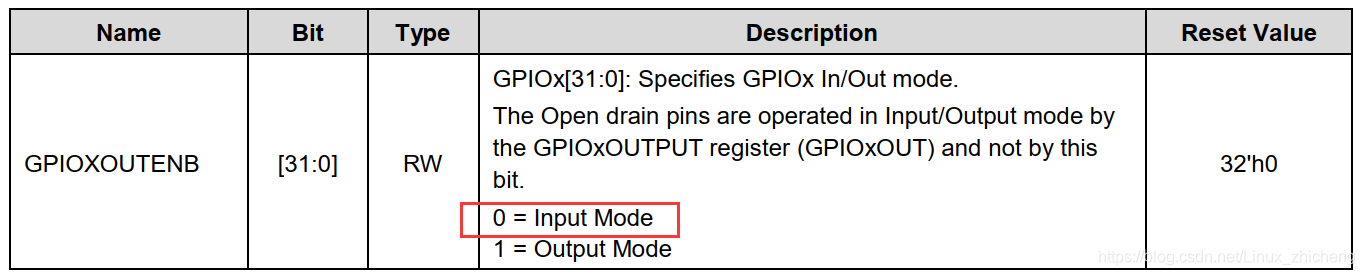

GPIOxOUTENB：GPIOx引脚输出使能寄存器

GPIOxDETMODE0/1：GPIOx引脚事件检查模式寄存器

中断的触发方式：低电平，高电平，下降沿，上升沿

GPIOxINTENB：GPIOx引脚中断使能寄存器

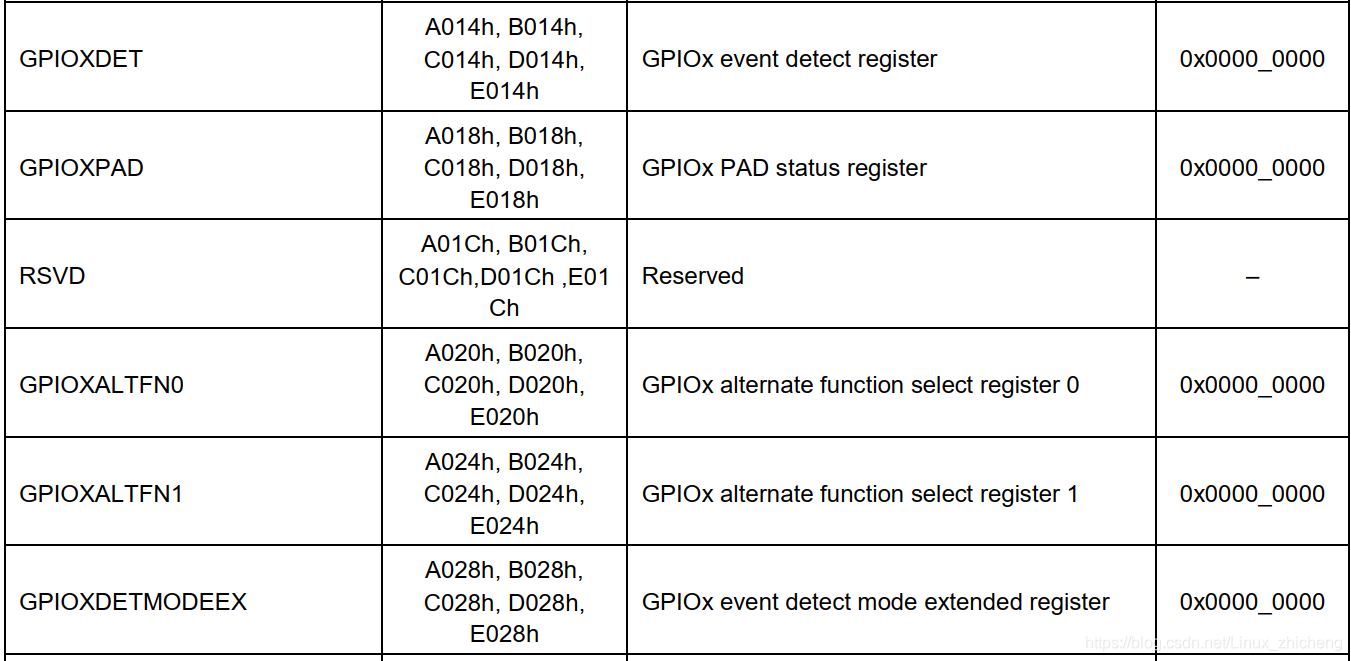

GPIOxDET：GPIOx引脚事件检测寄存器

GPIOxALTFN0/1：GPIOx引脚复用功能选择寄存器

GPIOxDETMODEEX：GPIOx引脚事件检查外部寄存器

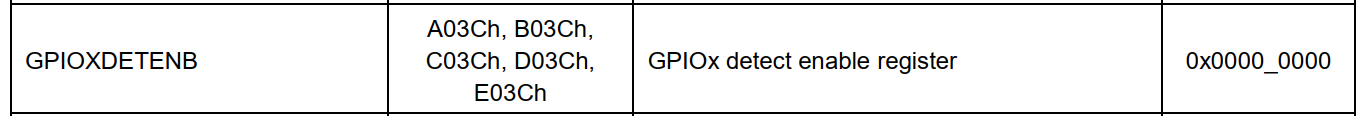

GPIOxDETENB：GPIOx引脚检测使能寄存器

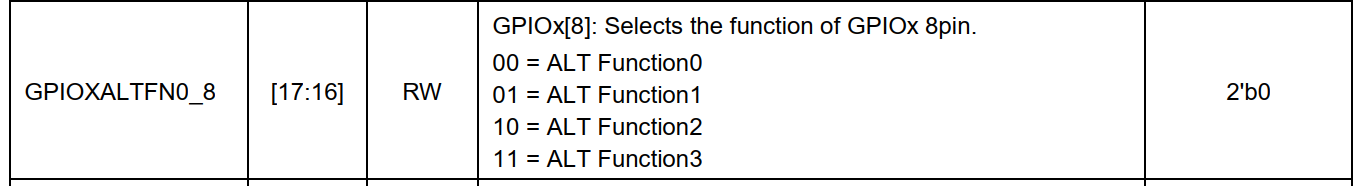

GPIOB8引脚设置为GPIO功能 GPIOBALTFN0

设置GPIOB8引脚位输入功能 GPIOBOUTENB

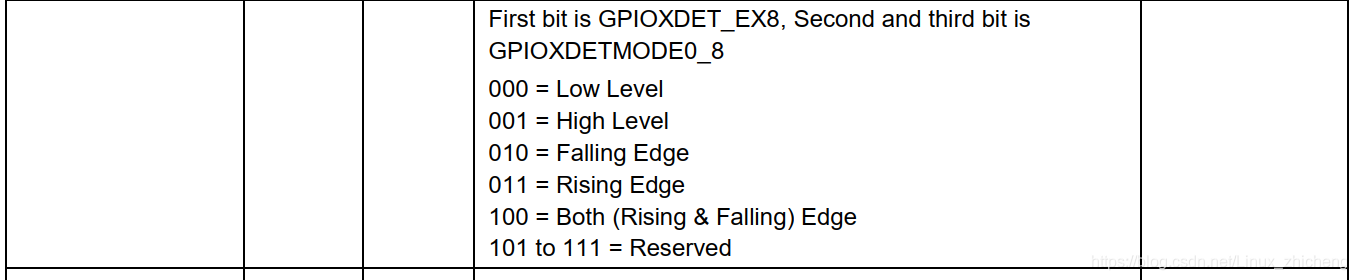

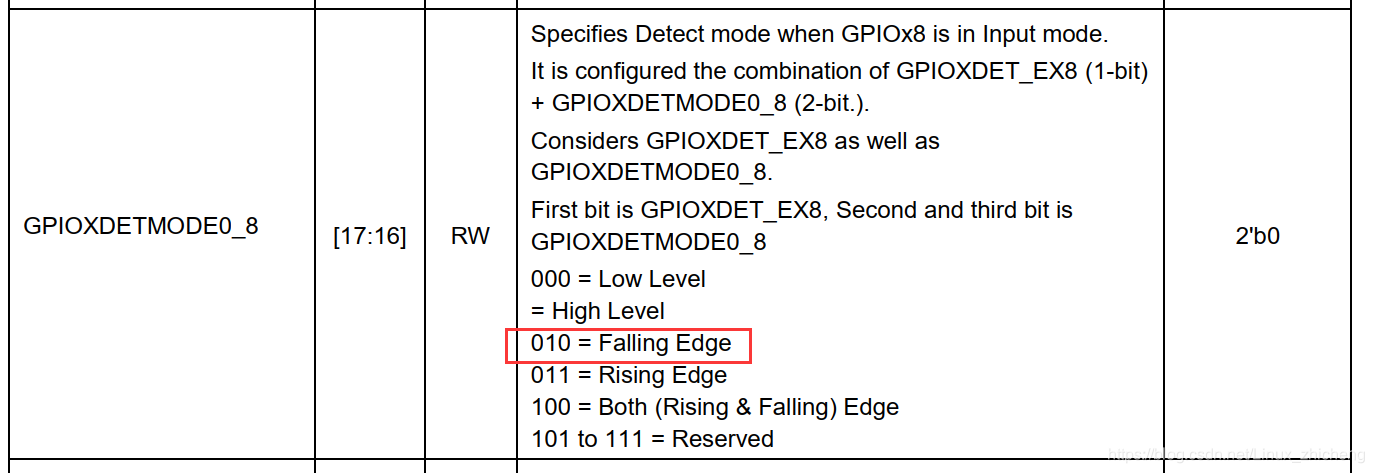

3》设置GPIOB8引脚的中断的触发方式（下降沿触发）

GPIOxDETMODE0/1

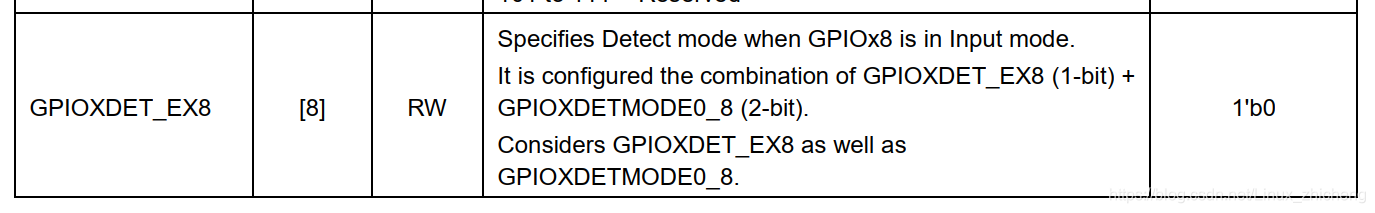

GPIOxDETMODEEX

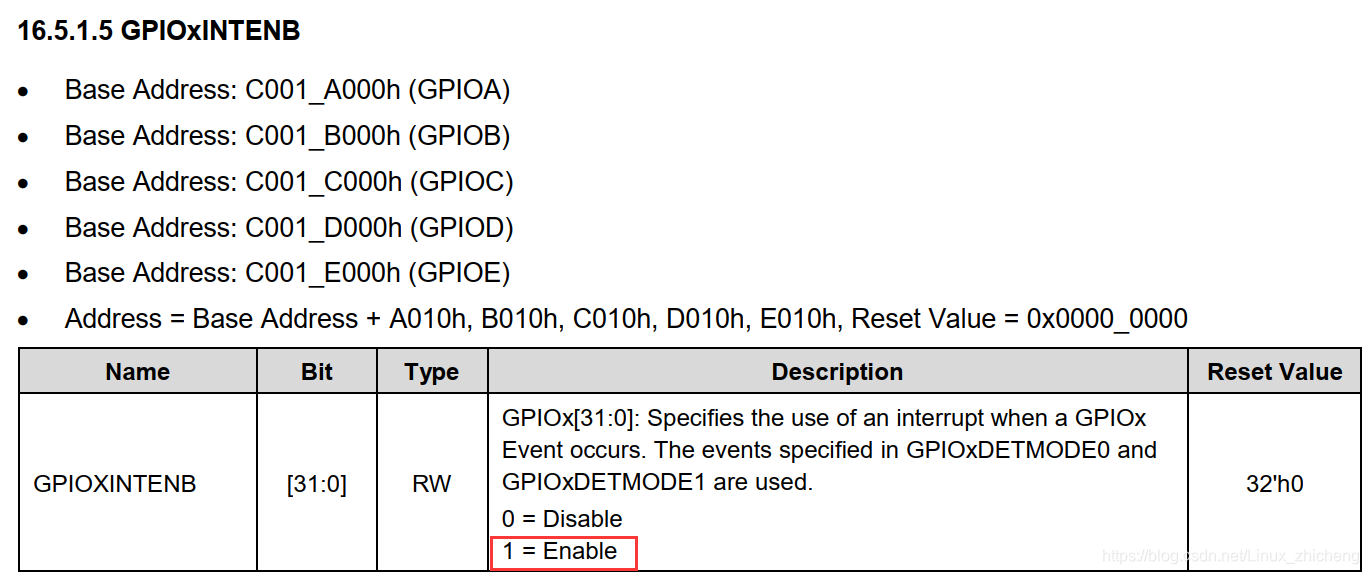

4》设置中断使能寄存器 GPIOxINTENB

5》事件检测寄存器：GPIOxDET

作用：中断挂起的标志位，当读GPIOx引脚对应的位为1，表示中断发生。

在相应的位写1，可以清除中断挂起标志位，可以接收下一次中断。

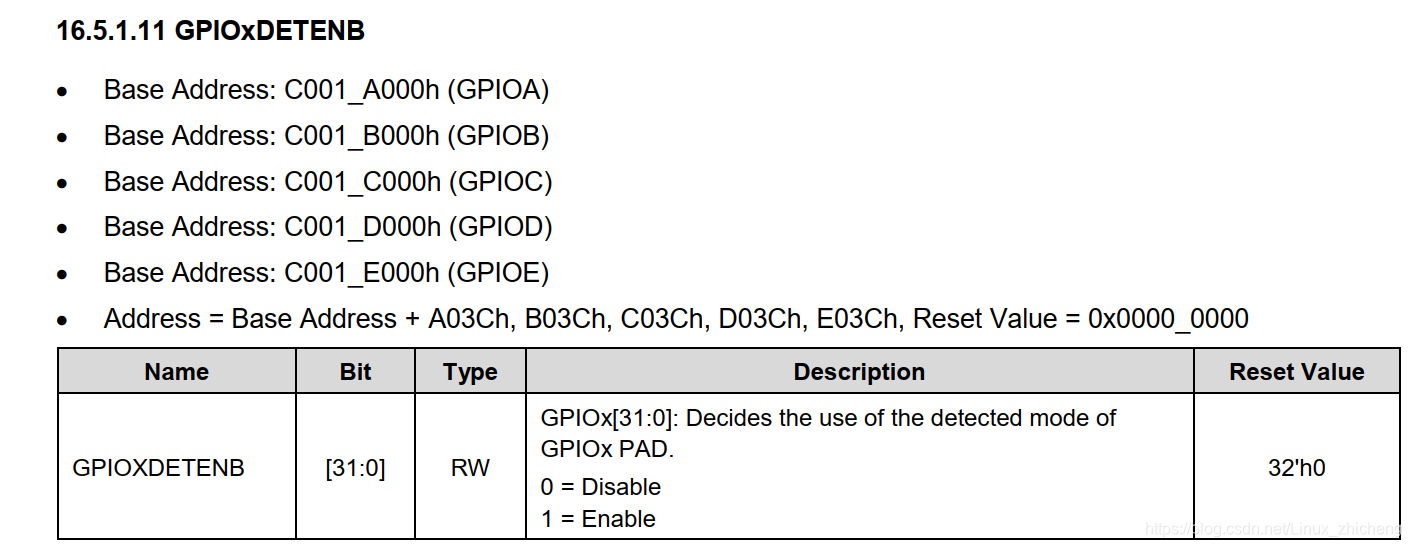

6》使能GPIOx引脚检测使能寄存器 GPIOxDETENB

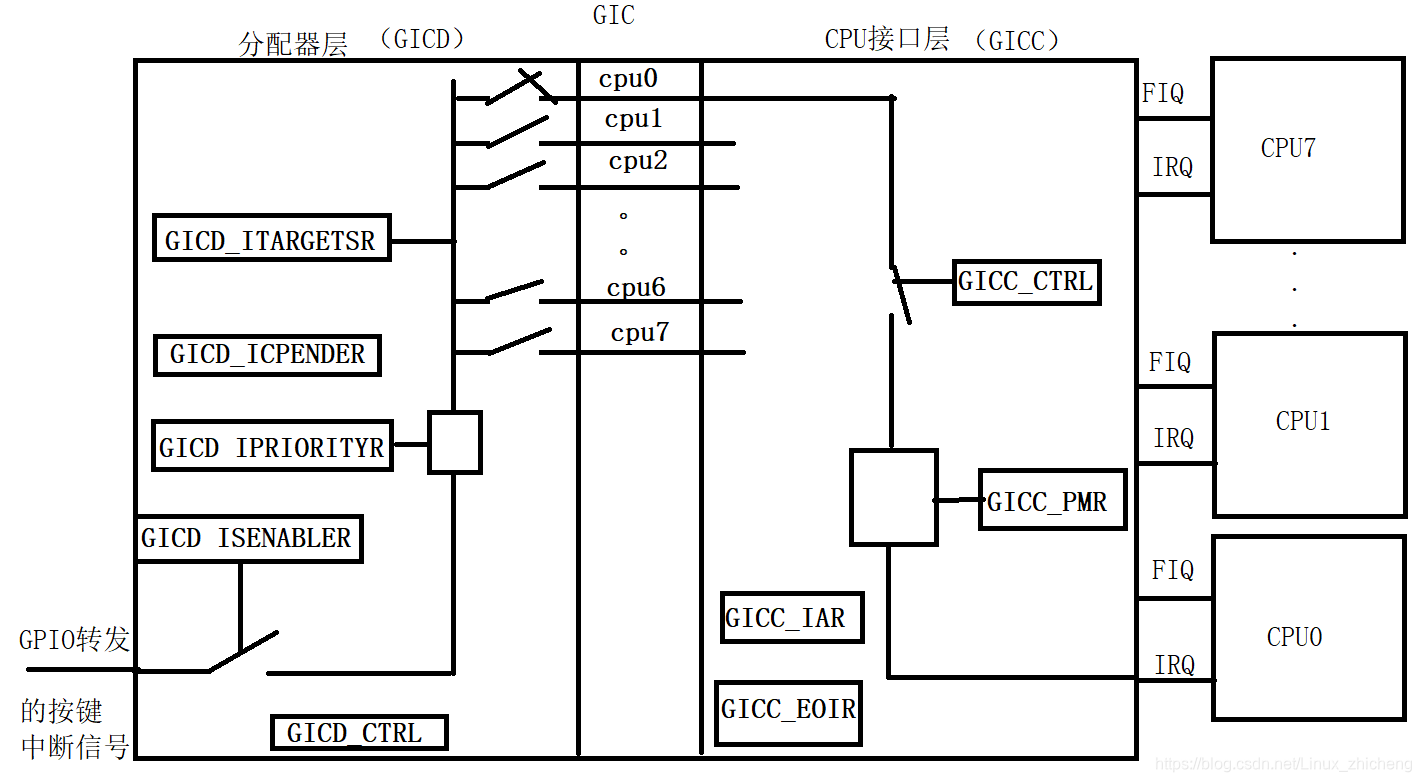

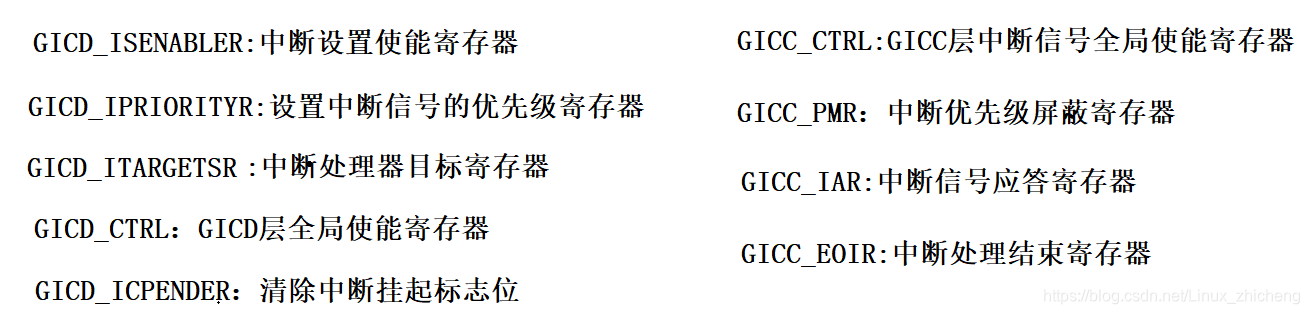

GIC章节分析：

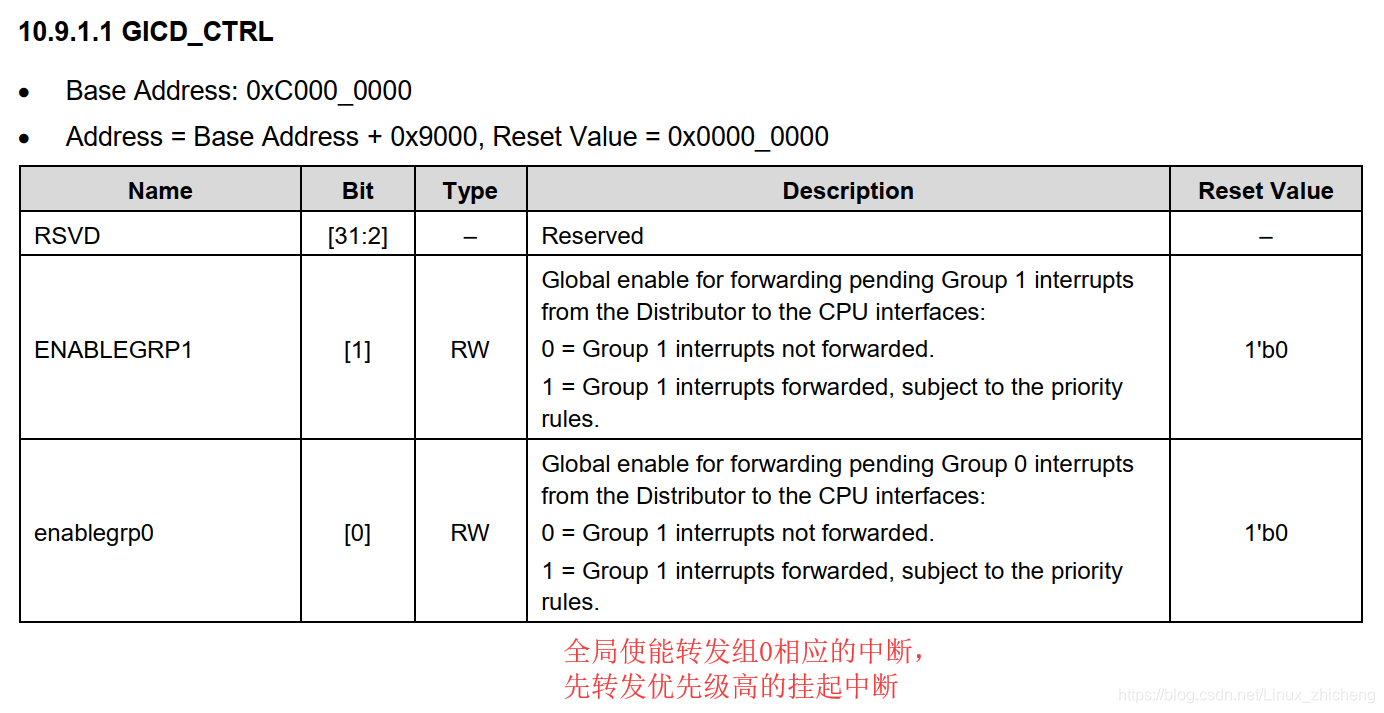

1》GICD_CTRL:GICD全局使能寄存器

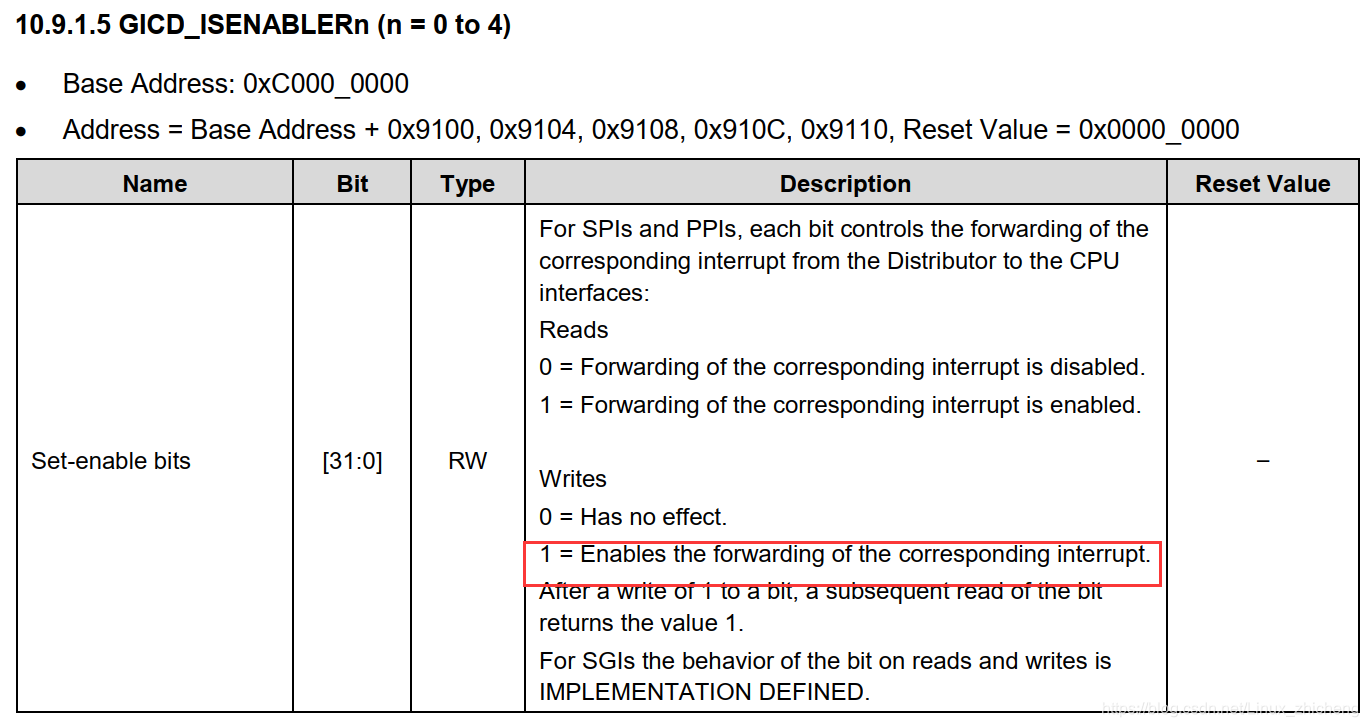

2》GICD_ISENABLER:中断设置使能寄存器

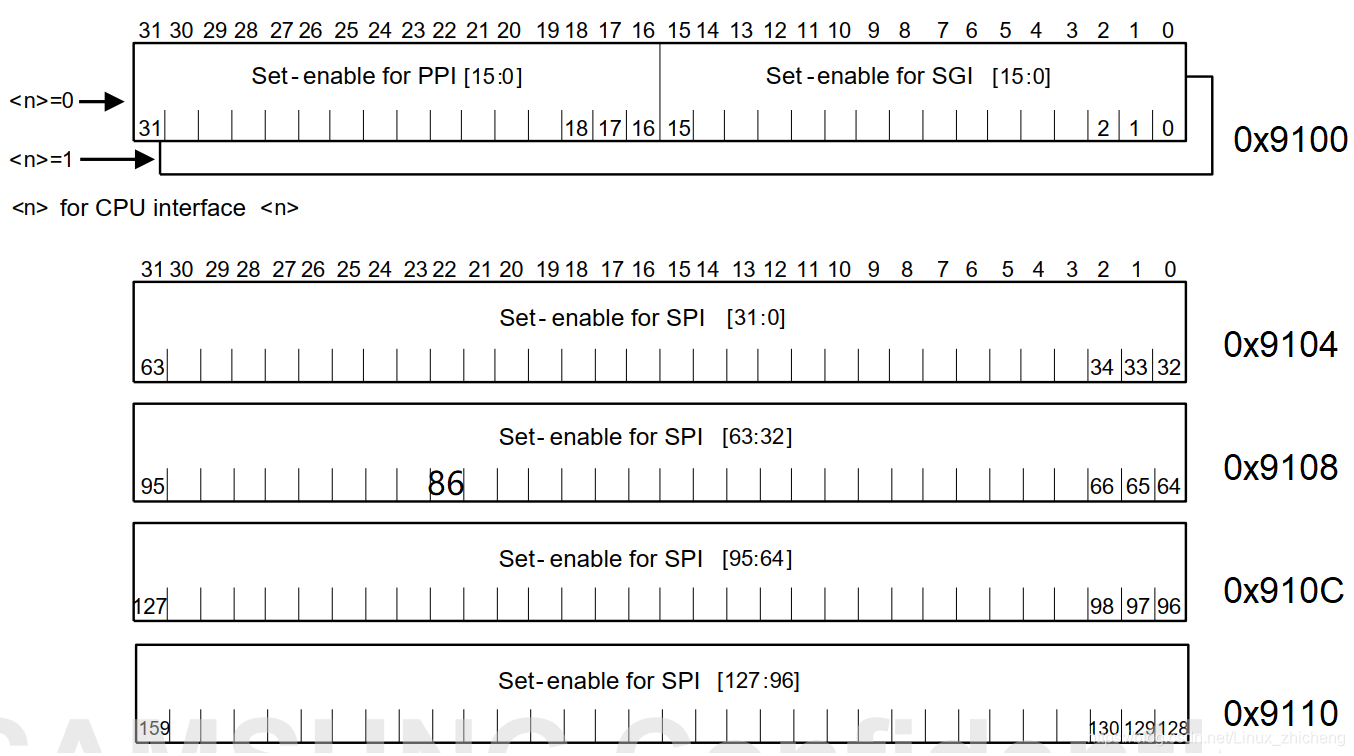

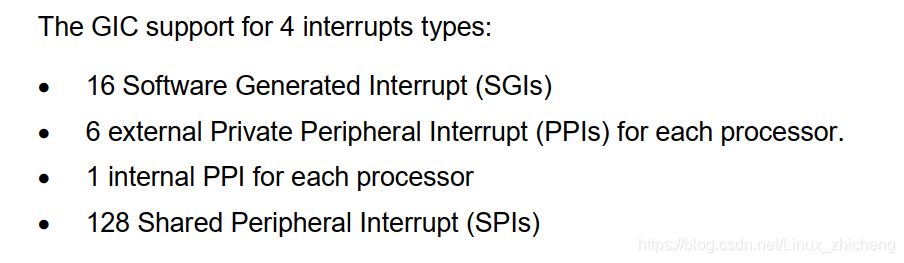

GIC支持16个SGI，16个PPI，128个SPI，总计160个中断信号。

而GICD_ISENABLERn寄存器中每一位管理着一个中断号，

一个寄存器最多管理32个中断号，所以需要5个这样的寄存器，

管理160个中断号。

我们需要找到86中断号对应着5个ISENABLERn寄存器中的

哪个寄存器，以及这个寄存器的哪1位。

GICD_ISENABLER2[22] = 0b1

86 / 32 = 2…22

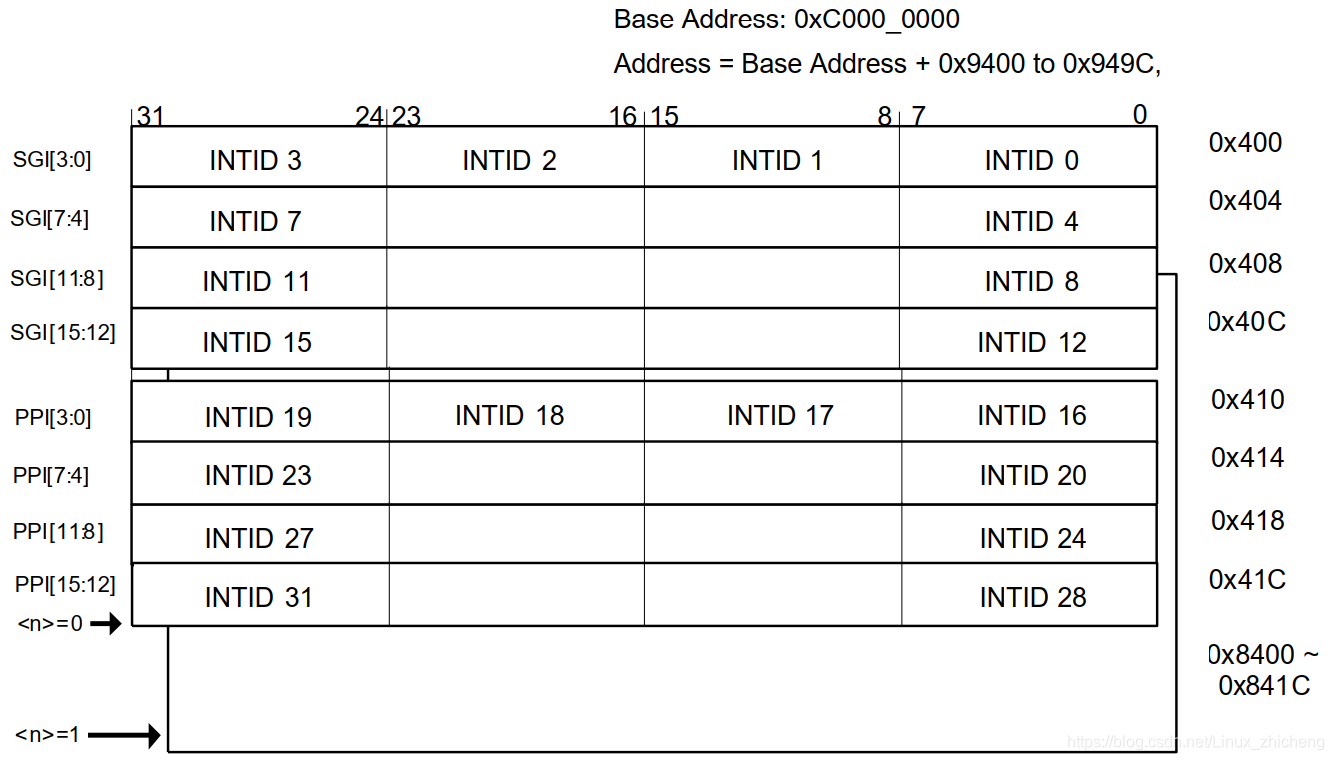

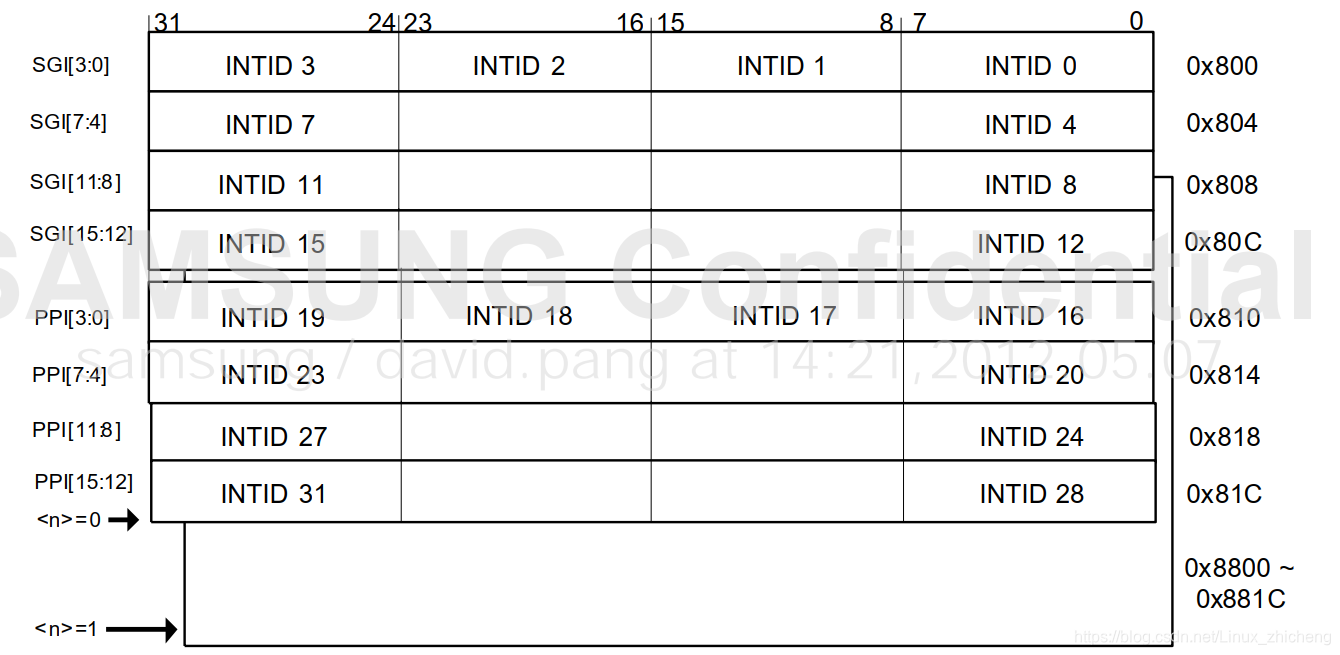

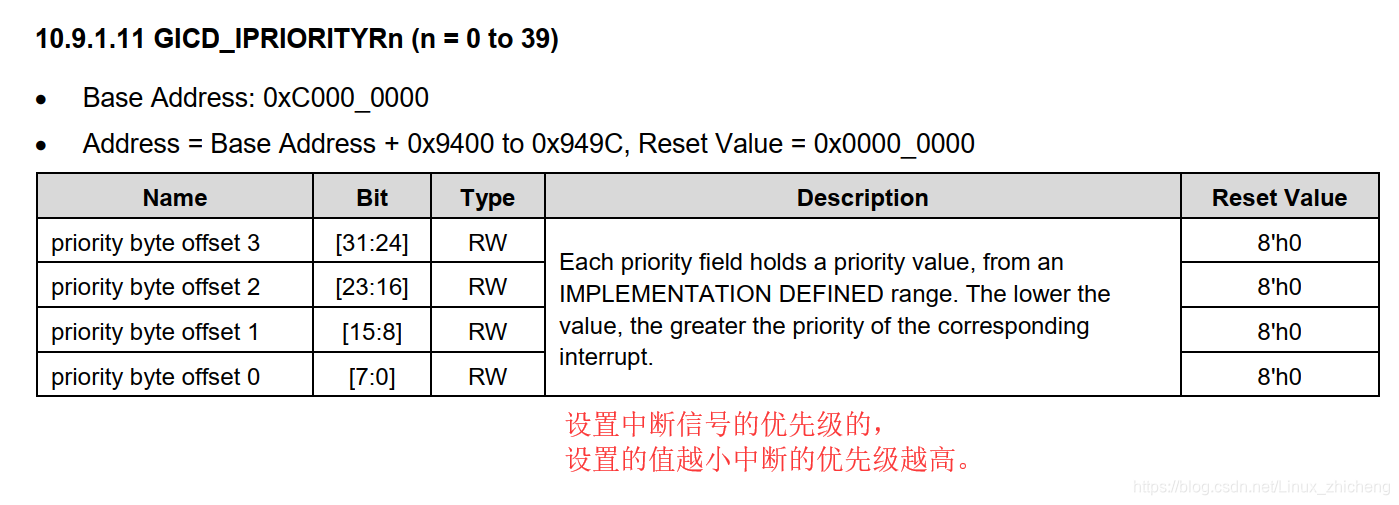

3》GICD_IPRIORITYRn (n = 0 to 39) 中断信号优先级设置寄存器

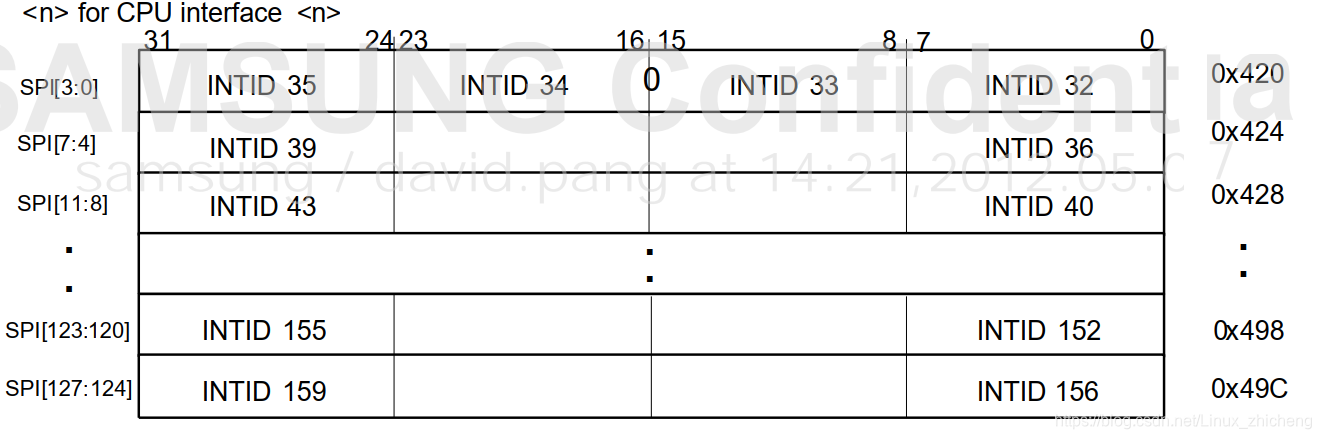

而GICD_IPRIORITYRn寄存器中每8位管理着一个中断号，

一个寄存器最多管理4个中断号，所以需要40个这样的寄存器，

管理160个中断号。

我们需要找到86中断号对应着40个GICD_IPRIORITYRn寄存器中的哪个寄存器，

以及这个寄存器的哪8位。

GICD_IPRIORITYR21[23:16] = 86;

4 = 21…2

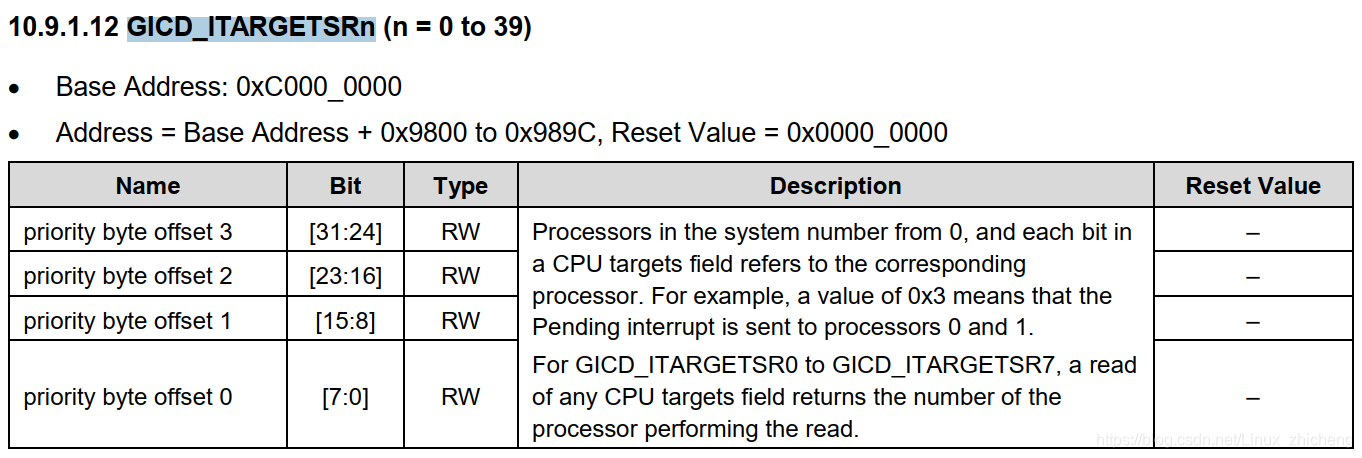

4》GICD_ITARGETSRn中断目标分配寄存器

而GICD_ITARGETSRn寄存器中每8位管理着一个中断号，

一个寄存器最多管理4个中断号，所以需要40个这样的寄存器，

管理160个中断号。

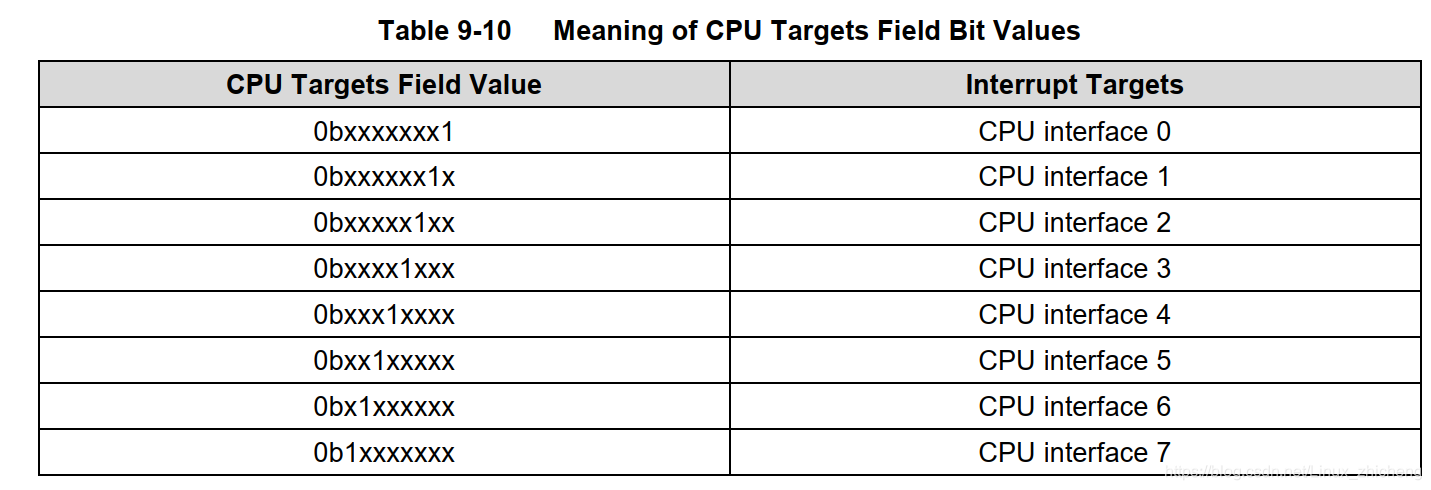

我们需要找到86中断号对应着40个GICD_ITARGETSRn寄存器中的哪个寄存器，

以及这个寄存器的哪8位。

GICD_ITARGETSRn21[23:16] = 0x1;

86 / 4 = 21…2

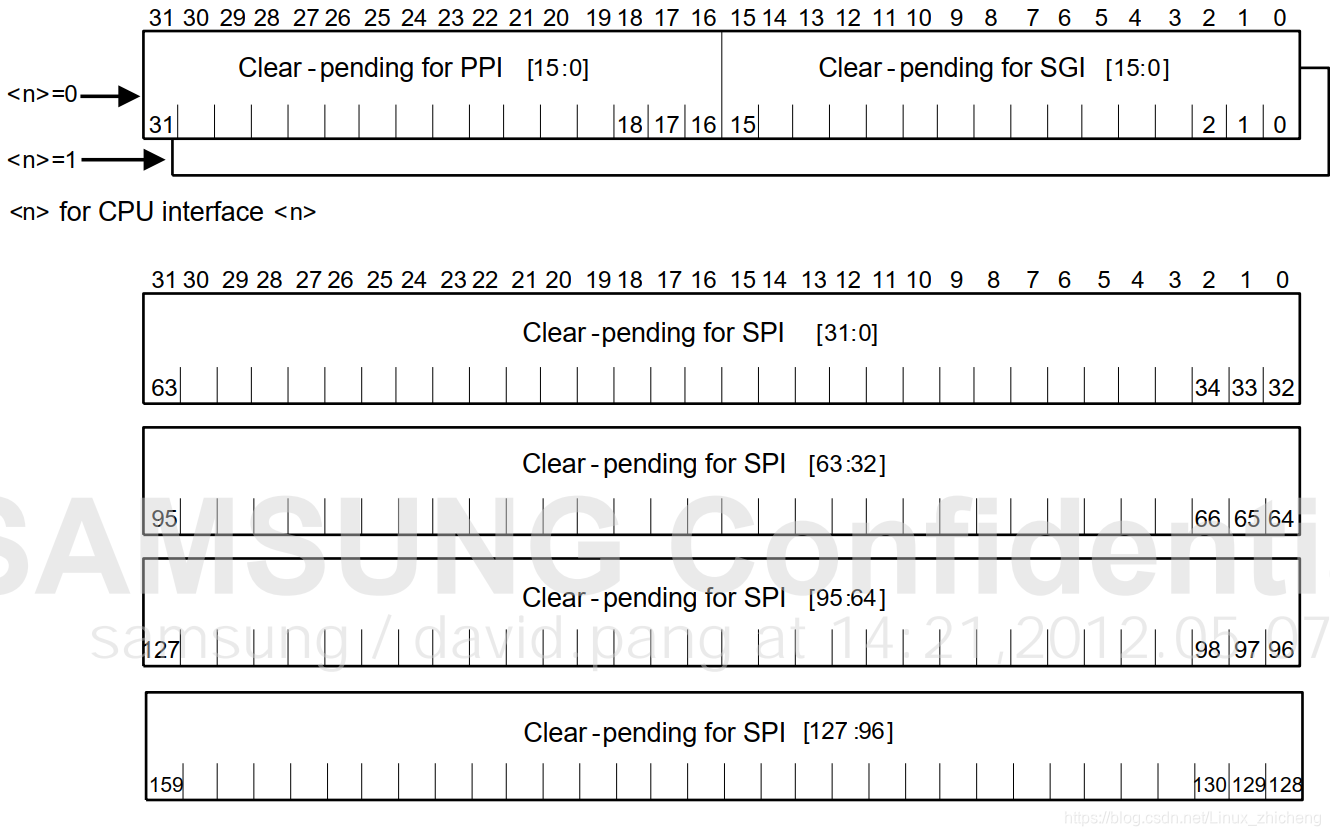

5》GICD_ICPENDERn：中断挂起标志位清除寄存器

而GICD_ICPENDERn寄存器中每一位管理着一个中断号，

一个寄存器最多管理32个中断号，所以需要5个这样的寄存器，

管理160个中断号。

我们需要找到86中断号对应着5个GICD_ICPENDERn寄存器中的

哪个寄存器，以及这个寄存器的哪1位。

GICD_ICPENDER2[22] = 0b1

6》GICC_CTRL：GICC中断使能寄存器

7》GICC_PMR：中断优先级屏蔽寄存器

8》GICC_IAR：中断应答寄存器

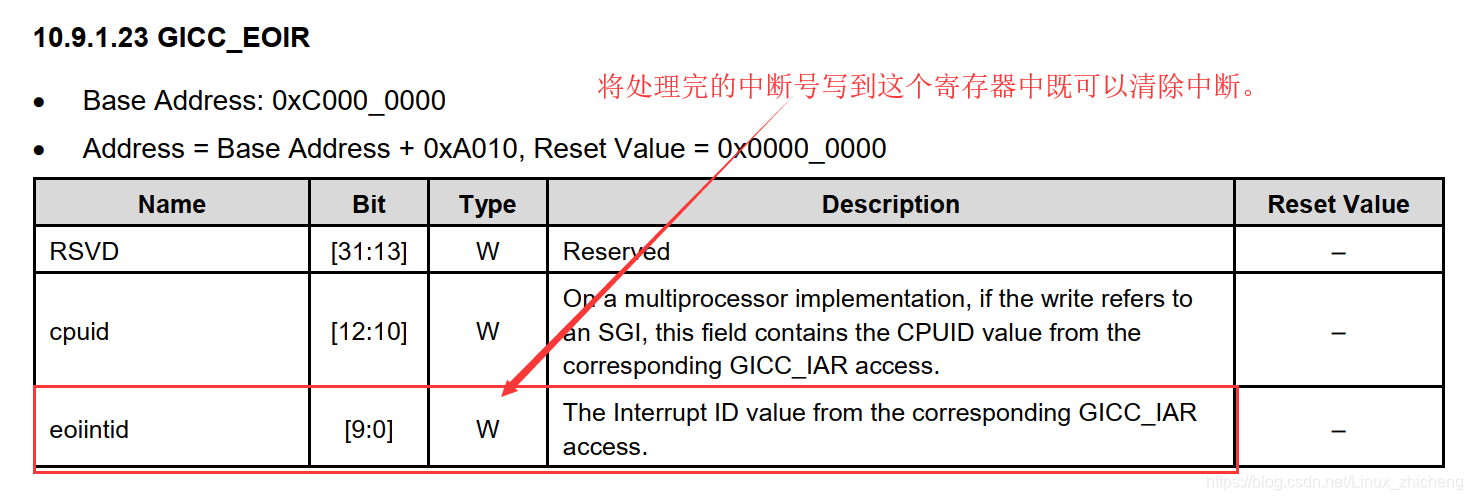

9》GICC_EOIR：中断结束寄存器

编写代码

main.c


#include "led.h"
#include "pwm.h"
#include "delay.h"
#include "uart0.h"
#include "wdt.h"
#include "adc.h"
#include "key.h"
int main()
{
	hal_led_init();
	hal_uart_init();
	hal_gpio_init();
	hal_gic_init();
	Tri_String("KEY Interrupt Test\n");
	while(1)
	{
		// 按键中断到来，
		// 打断当前正在处理的程序
		// 进入中断处理程序
		// 需要了解：异常的处理过程。
	}
	return 0;
}

key.c


#include "key.h"
void hal_gpio_init(void)
{
	// 1. 设置GPIOB8引脚为GPIO功能 GPIOBALTFN0
	GPIOB.ALTFN0 &= (~(0x3 << 16));
	// 2. 设置GPIOB8引脚为输入功能 GPIOBOUTENB
	GPIOB.OUTENB &= (~(0x1 << 8));
	// 3. 设置GPIOB8引脚的中断触发方式：下降沿触发
	// 		GPIOBDETMODE0  GPIOBDETMODEEX
	GPIOB.DETMODE0 &= (~(0x3 << 16));
	GPIOB.DETMODE0 |= (0x2 << 16);
	GPIOB.DETMODEEX &= (~(0x1 << 8));
	// 4. 设置GPIOB8引脚中断使能寄存器  GPIOBINTENB
	GPIOB.INTENB |= (0x1 << 8);
	// 5. 设置GPIOB8引脚的检测使能寄存器  GPIOBDETENB
	GPIOB.DETENB |= (0x1 << 8);

	// 1. 设置GPIOB16引脚为GPIO功能 GPIOBALTFN1
	GPIOB.ALTFN1 &= (~(0x3 << 0));
	GPIOB.ALTFN1 |= (0x2 << 0);
	// 2. 设置GPIOB16引脚为输入功能 GPIOBOUTENB
	GPIOB.OUTENB &= (~(0x1 << 16));
	// 3. 设置GPIOB16引脚的中断触发方式：下降沿触发
	// 		GPIOBDETMODE1  GPIOBDETMODEEX
	GPIOB.DETMODE1 &= (~(0x3 << 0));
	GPIOB.DETMODE1 |= (0x2 << 0);
	GPIOB.DETMODEEX &= (~(0x1 << 16));
	// 4. 设置GPIOB16引脚中断使能寄存器  GPIOBINTENB
	GPIOB.INTENB |= (0x1 << 16);
	// 5. 设置GPIOB16引脚的检测使能寄存器  GPIOBDETENB
	GPIOB.DETENB |= (0x1 << 16);
}
void hal_gic_init(void)
{
	// GICD
	// 1. 设置GICD层86号对应的中断使能寄存器 GICD_ISENABLER2[22]
	GICD_ISENABLER.ISENABLER2 |= (0x1 << 22);
	// 2. 设置中断优先级寄存器 GICD_IPRIORITYR21[23:16]
	GICD_IPRIORITYR.IPRIORITYR21 &= (~(0xFF << 16));
	GICD_IPRIORITYR.IPRIORITYR21 |= (86 << 16);
	// 3. 设置中断目标分配寄存器 GICD_ITARGETSR21[23:16]
	GICD_ITARGETSR.ITARGETSR21 &= (~(0xFF << 16));
	GICD_ITARGETSR.ITARGETSR21 |= (0x1 << 16);
	// 4. 设置GICD层全局中断使能寄存器 GICD_CTRL[0]
	GICD_CTRL |= (0x1);

	// GICC
	// 5. 设置GICC层中断全局使能寄存器 GICC_CTRL[0]
	GICC_CTRL |= (0x1);
	// 6. 设置GICC层中断屏蔽寄存器  GICC_PMR[7:0]
	GICC_PMR |= (0xFF);
}

do_irq.c

// irq类型中断处理程序的入口
#include "s5p6818.h"
#include "delay.h"
void do_irq(void)
{
	int irq_num;
	// 获取中断号 GICC_IAR[9:0]
	irq_num = GICC_IAR & 0x3FF;
	switch(irq_num) {
	case 86:
		//86号中断处理程序
		printf("KEY Interrupt Number = %d\n",irq_num);
		if (GPIOB.DET & (0x1 << 8)) {
			// 按键按下
			while(!(GPIOB.PAD & (1 << 8))) {
				delay_ms(10);  // 去抖动
				// 松手检测
				while(!(GPIOB.PAD & (1 << 8)));
				printf("KEY VOL+\n");
			}
			// 清除GPIO层中断挂起标志位 GPIOBDET
			GPIOB.DET |= (0x1 << 8);

		} else if (GPIOB.DET & (0x1 << 16)) {
			while(!(GPIOB.PAD & (1 << 16))) {
				delay_ms(10);
				while(!(GPIOB.PAD & (1 << 16)));
				printf("KEY VOL-\n");
			}
			// 清除GPIO层中断挂起标志位 GPIOBDET
			GPIOB.DET |= (0x1 << 16);
		}
		// 清除GICD层中断挂起标志位 GICD_ICPENDER2[22]
		GICD_ICPENDER.ICPENDER2 |= (0x1 << 22);
		break;
	case 87:
		//87号中断处理程序
		break;
		// ....
	}
	// 清除GICC层中断号  GICC_EOIR[9:0]
	GICC_EOIR = (GICC_EOIR & (~0x3FF)) | irq_num;
}

key.h

#ifndef __KEY_H__
#define __KEY_H__
#include "s5p6818.h"
void hal_gpio_init(void);
void hal_gic_init(void);

#endif //__KEY_H__

下载调试
