基于牛顿迭代法的32位无符号数平方根计算逻辑

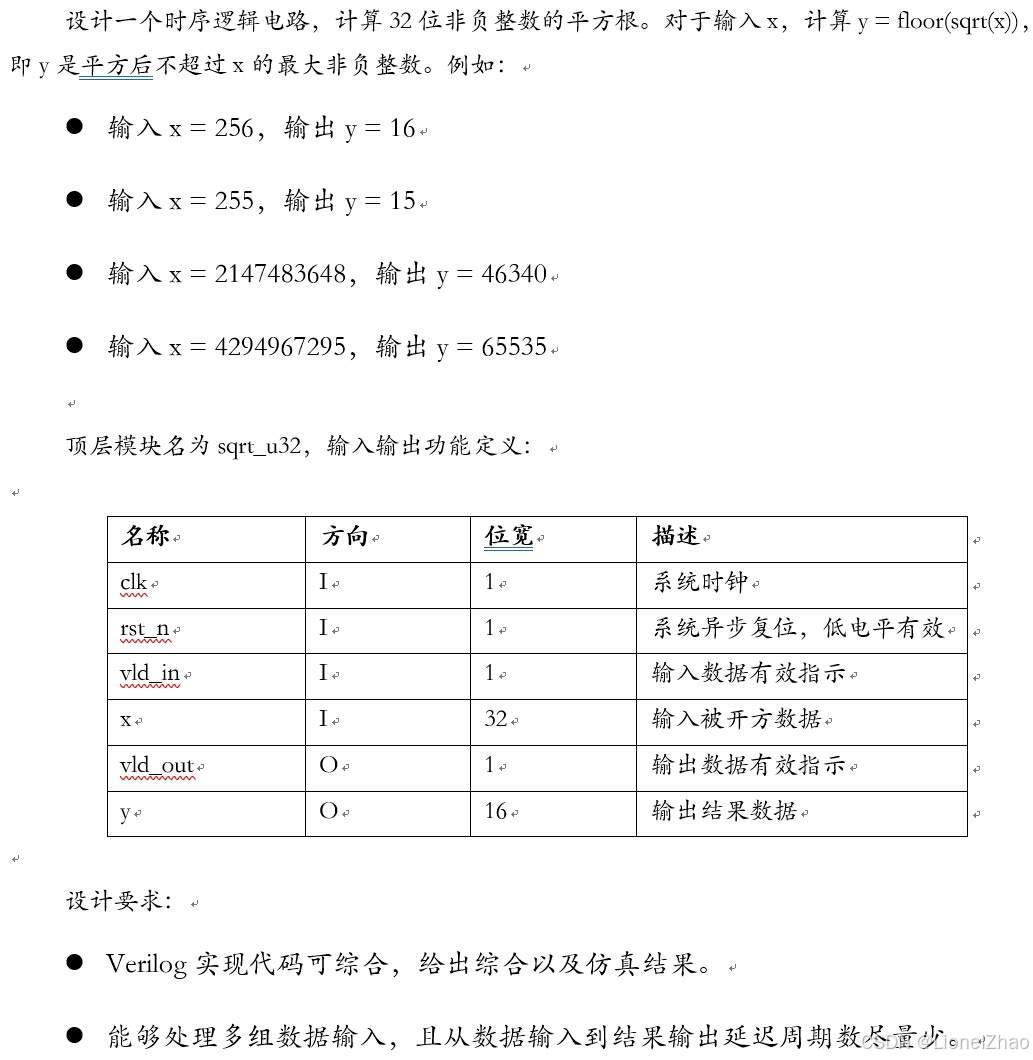

1.设计功能与要求
2.算法原理
本设计采用 牛顿迭代法 算法，是一种通过迭代近似求解方程的方法。
牛顿迭代公式
设 r r r为方程 f ( x ) = 0 f(x)=0 f(x)=0的根，设 x 0 {{x}_{0}} x0为 r r r的初始近似值。过点 ( x 0 , f ( x 0 ) ) ({{x}_{0}},f({{x}_{0}})) (x0,f(x0))做函数 y = f ( x ) y=f(x) y=f(x)的切线L1:
y = f ( x 0 ) + f ′ ( x 0 ) ( x − x 0 ) y=f({{x}_{0}})+{f}'({{x}_{0}})(x-{{x}_{0}}) y=f(x0)+f′(x0)(x−x0)
L1与 x x x轴交点横坐标为 x 1 = x 0 − f ( x 0 ) f ′ ( x 0 ) {{x}_{1}}={{x}_{0}}-\frac{f({{x}_{0}})}{{f}'({{x}_{0}})} x1=x0−f′(x0)f(x0)，称 x 1 x_1 x1为 r r r的一次近似值。过点 ( x 1 , f ( x 1 ) ) ({{x}_{1}},f({{x}_{1}})) (x1,f(x1))做函数 y = f ( x ) y=f(x) y=f(x)的切线L2:
y = f ( x 1 ) + f ′ ( x 1 ) ( x − x 1 ) y=f({{x}_{1}})+{f}'({{x}_{1}})(x-{{x}_{1}}) y=f(x1)+f′(x1)(x−x1)
L2与 x x x轴交点横坐标为 x 2 = x 1 − f ( x 1 ) f ′ ( x 1 ) {{x}_{2}}={{x}_{1}}-\frac{f({{x}_{1}})}{{f}'({{x}_{1}})} x2=x1−f′(x1)f(x1)，称 x 2 {{x}_{2}} x2为 r r r的二次近似值。
反复迭代以上过程能够得到 r r r的近似值序列，其规律为： x n + 1 = x n − f ( x n ) f ′ ( x n ) {{x}_{n+1}}={{x}_{n}}-\frac{f({{x}_{n}})}{{f}'({{x}_{n}})} xn+1=xn−f′(xn)f(xn)， x n + 1 {{x}_{n+1}} xn+1为 r r r的n+1次近似值。
对于开平方根运算而言，设 f ( x ) = x 2 − a f(x)={{x}^{2}}-a f(x)=x2−a，其中 a a a为待开平方的输入数据，由牛顿迭代公式得 x n + 1 = x n − x n 2 − a 2 x n = 1 2 ( x n + a x n ) {{x}_{n+1}}={{x}_{n}}-\frac{{{x}_{n}}^{2}-a}{2{{x}_{n}}}=\frac{1}{2}\left( {{x}_{n}}+\frac{a}{{{x}_{n}}} \right) xn+1=xn−2xnxn2−a=21(xn+xna)，本设计就是反复迭代直到 x n + 1 {{x}_{n+1}} xn+1收敛。收敛的标志为第n+1次迭代所得的数值与第n次迭代相同，即 x n + 1 = x n {{x}_{n+1}={{x}_{n}}} xn+1=xn
更加详细的举例和说明请参考参考与致谢第一篇博客。
综上所述，我们明确了基于牛顿迭代法的平方根计算逻辑的原理与步骤，下面将进行RTL实现。
3.RTL实现

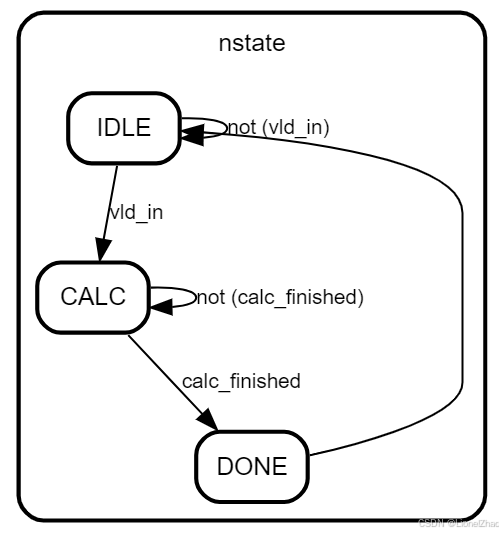

根据第2小节中的描述和题目要求，本设计采用三段式状态机实现，其状态转移图如下所示，状态机共有三个状态，IDLE空闲状态检测输入有效信号vld_in，若为高电平则进入计算状态CALC，在CALC状态进行迭代计算直到上一个周期和当前周期计算数值相同或相差1拉高结束标志calc_finished进入DONE状态，然后DONE状态下一个时钟周期返回空闲状态IDLE。
3.1 控制通路
标志信号calc_ena控制计算的开始与否，当进入计算状态CALC时拉高。calc_finished控制状态转移到DONE状态标志计算结束，当上一周期的结果y_tmp与本周期计算结果y相等或相差1时拉高。calc_ena由三段式状态机控制。
// parameter define
localparam IDLE = 3'b001;
localparam CALC = 3'b010;
localparam DONE = 3'b100;
// signal define
reg [2:0] cstate, nstate;
reg calc_ena;
wire calc_finished;//end calculate
// FSM1
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cstate <= IDLE;
end
else begin
cstate <= nstate;
end
end
// FSM2
always @(*) begin
case(cstate)
IDLE: begin
if(vld_in) nstate = CALC;
else nstate = IDLE;
end
CALC: begin
if(calc_finished) nstate = DONE;
else nstate = CALC;
end
DONE: begin
nstate = IDLE;
end
default: nstate = IDLE;
endcase
end
// FSM3
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
else begin
case (nstate)
IDLE: begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
CALC: begin
vld_out <= 1'b0;
calc_ena <= 1'b1;
end
DONE: begin
vld_out <= 1'b1;
calc_ena <= 1'b0;
end
default: begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
endcase
end
end
assign calc_finished = (y_tmp==y) || ((y_tmp+1'b1)==y);
3.2 数据通路
使用32位寄存器x_r在输入有效信号vld_in为高电平的时候寄存输入信号x并进入CALC状态进行计算，防止后续计算过程中输入x发生变化导致结果错误。
reg [31:0] x_r;
// get input data x
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
x_r <= 32'd0;
end
else if(vld_in)begin
x_r <= x;
end
else begin
x_r <= x_r;
end
end
使用div_tmp计算 a x n \frac{a}{{{x}_{n}}} xna，其中 a a a为待开方的输入数据。使用addey_tmp计算 x n + a x n {{x}_{n}}+\frac{a}{{{x}_{n}}} xn+xna，使用y_tmp通过右移1位替代× 1 2 \frac{1}{2} 21的计算。
wire [15:0] div_tmp;//temp divide data
wire [16:0] addey_tmp;//output from adder
wire [15:0] y_tmp;//temp y
assign div_tmp = x_r/y;
assign addey_tmp = {1'b0, div_tmp} + {1'b0, y};
assign y_tmp = addey_tmp[16:1];
always@(posedge clk,negedge rst_n) begin
if(!rst_n) begin
y <= 8'd1;
end
else if(calc_ena) begin
y <= y_tmp;
end
end
3.3 完整代码
完整代码如下
module SqrtCal(
input clk,
input rst_n,
input vld_in,
input [31:0] x,
output reg vld_out,
output reg [15:0] y
);
// parameter define
localparam IDLE = 3'b001;
localparam CALC = 3'b010;
localparam DONE = 3'b100;
// signal define
reg [31:0] x_r;
reg [2:0] cstate, nstate;
reg calc_ena;
wire calc_finished;//end calculate
wire [15:0] div_tmp;//temp divide data
wire [16:0] addey_tmp;//output from adder
wire [15:0] y_tmp;//temp y
// FSM1
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
cstate <= IDLE;
end
else begin
cstate <= nstate;
end
end
// FSM2
always @(*) begin
case(cstate)
IDLE: begin
if(vld_in) nstate = CALC;
else nstate = IDLE;
end
CALC: begin
if(calc_finished) nstate = DONE;
else nstate = CALC;
end
DONE: begin
nstate = IDLE;
end
default: nstate = IDLE;
endcase
end
// FSM3
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
else begin
case (nstate)
IDLE: begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
CALC: begin
vld_out <= 1'b0;
calc_ena <= 1'b1;
end
DONE: begin
vld_out <= 1'b1;
calc_ena <= 1'b0;
end
default: begin
vld_out <= 1'b0;
calc_ena <= 1'b0;
end
endcase
end
end
// get input data x
always @(posedge clk or negedge rst_n) begin
if(!rst_n)begin
x_r <= 32'd0;
end
else if(vld_in)begin
x_r <= x;
end
else begin
x_r <= x_r;
end
end
assign calc_finished = (y_tmp==y) || ((y_tmp+1'b1)==y);
assign div_tmp = x_r/y;
assign addey_tmp = {1'b0, div_tmp} + {1'b0, y};
assign y_tmp = addey_tmp[16:1];
always@(posedge clk,negedge rst_n) begin
if(!rst_n) begin
y <= 8'd1;
end
else if(calc_ena) begin
y <= y_tmp;
end
end
endmodule

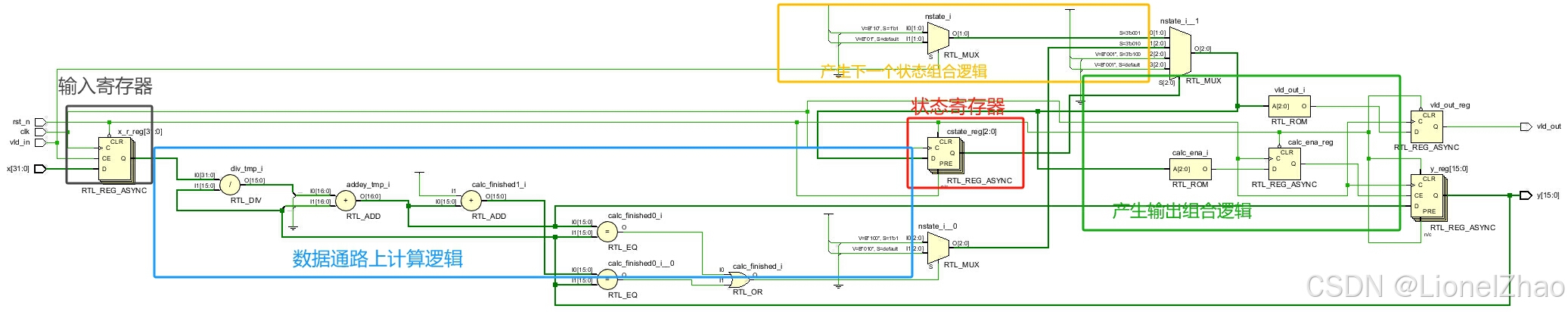

Vivado RTL analysis结果如下图所示，符合设计预期。
4.RTL仿真结果

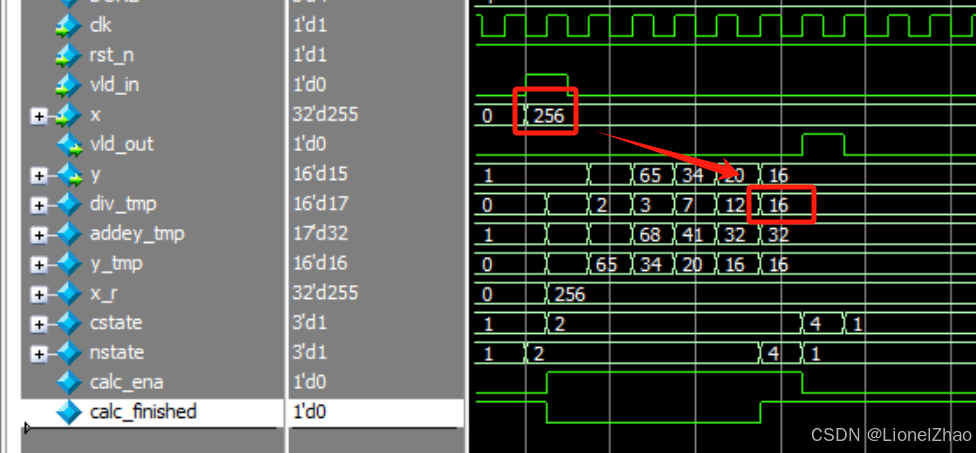

测试用例1：输入x = 32’d256，输出y = 16
仿真波形如下：

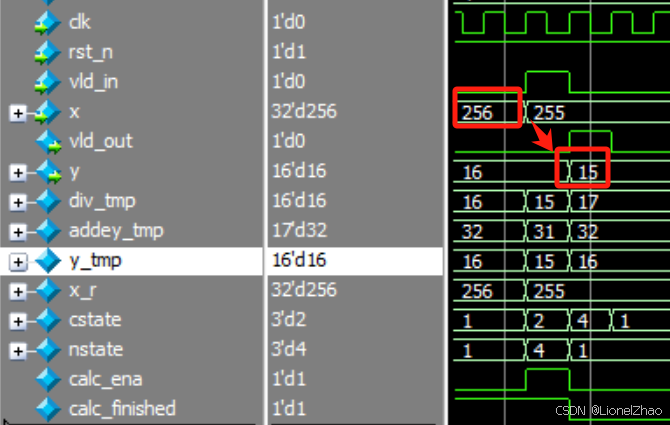

测试用例2：输入x = 32’d255，输出y = 15
仿真波形如下：

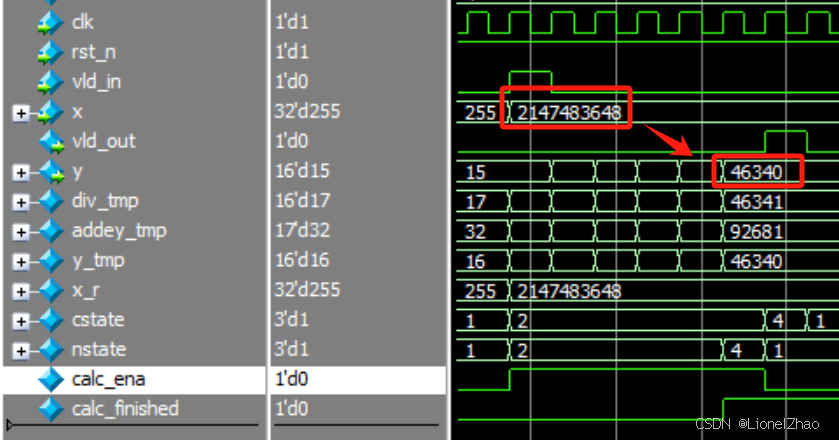

测试用例3：输入x = 32’d2147483648，输出y = 46340
仿真波形如下：
从波形可以看出本设计功能正确。
参考与致谢
1. 轻松理解牛顿迭代法且用其求平方根。
2. 三种常见平方根算法的电路设计及Verilog实现与仿真。
写在最后
2025年1月上旬总算结束了研一上学期繁忙的课程，总算有时间整理总结UCAS《高等数字集成电路分析与设计》课程中老师所布置的作业题，作为老师上课来不及仔细讲解内容的补充，也作为以后自己复习的参考。笔者作为初学者难免出现错误，请读者多多批评指正，也希望看到本博客的学弟学妹多多思考、不要盲目抄袭。
源码
verilog源码开源在：https://blog.csdn.net/LionelZhao/article/details/145285403?spm=1001.2014.3001.5501
