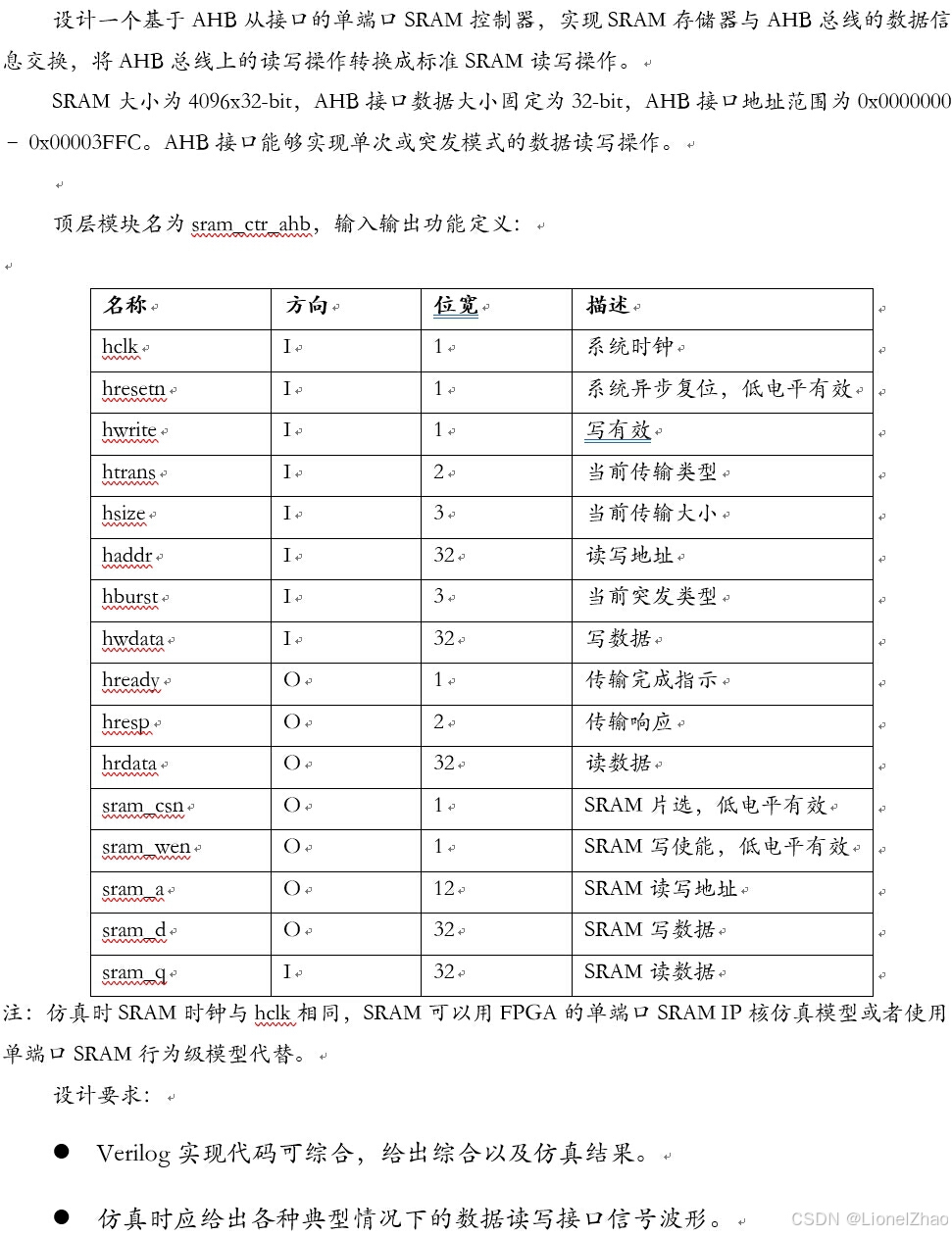

基于AHB协议的SRAM读写控制器
1.设计功能与要求
2.算法原理
本设计采用 三段式状态机 实现了一个AHB Slave，将其与Vivado中Block Memory Generator生成的SRAM单元相连，实现接受AHB控制信号完成对RAM单元的读写操作。由于地址空间大小为
(
3
F
F
C
)
16
=
(
16380
)
10
(3FFC)_{16}=(16380)_{10}

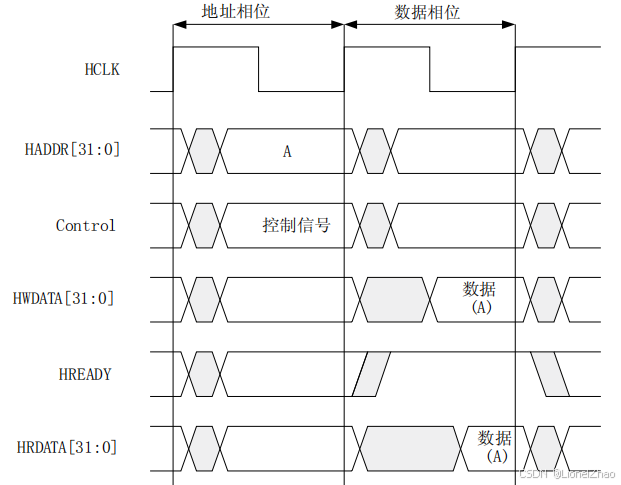

(3FFC)16=(16380)10、SRAM深度为4096，因此地址映射为16380/4096≈4，所以需要对haddr>>2才能得到对应的SRAM地址。由AMBA总线传输协议得进行一次数据传输的时候首先需要在地址相位发送地址和控制信号，然后在下一个周期数据相位时发送或接受该地址对应的数据信号，其时序如下：

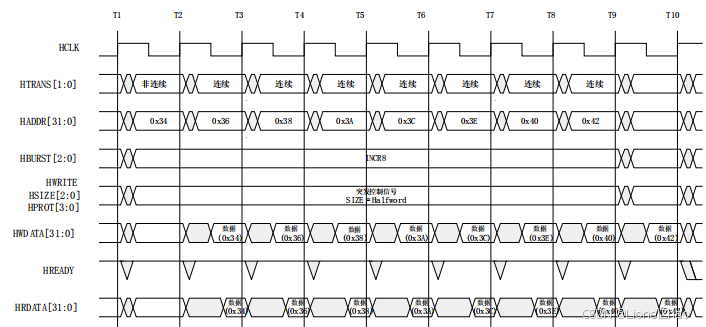

题目要求实现突发模式传输，在此模式下可以流水进行连续4/8/16个数据的读写操作，其时序如下：

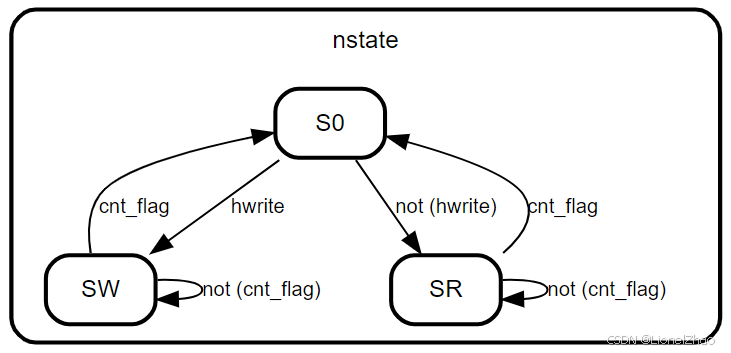

本设计采用三段式状态机实现，在S0状态下进行地址相位，通过hwrite信号判断进入SW写数据相位还是SR读数据相位，在SW/SR状态下通过hburst、htrans信号控制计数器cnt来实现单数据传输模式和突发传输模式，然后cnt计数满之后再次进入S0状态，其状态转移图如下：
3.RTL实现
3.1 AHB从机模块
根据第2小节中的描述和参考文档《最经典的AMBA总线中文资料》中的描述，很容易采用状态机实现AHB从机Verilog代码如下。
module sram_ctr_ahb(
input hclk,
input hresetn,
input hwrite,
input [1:0] htrans,
input [2:0] hsize,
input [31:0] haddr,
input [2:0] hburst,
input [31:0] hwdata,
output reg hready,
output reg [1:0] hresp,
output [31:0] hrdata,
output reg sram_scn, //低有效
output reg sram_wen, //低有效
output [11:0] sram_a,
output [31:0] sram_d,
input [31:0] sram_q
);
// parameter define
// hsize == 3'b000;//8bit
// hsize == 3'b001;//16bit
// hsize == 3'b010;//32bit
// hsize == 3'b011;//64bit
// hsize == 3'b100;//128bit
// hsize == 3'b101;//256bit
// hsize == 3'b110;//512bit
// hsize == 3'b111;//1024bit
// htrans
localparam IDLE = 2'b00;
localparam BUSY = 2'b01;
localparam NONSEQ = 2'b10;
localparam SEQ = 2'b11;
// hburst
localparam SINGLE = 3'b000;//单一传输
localparam INCR = 3'b001;//未指定长度的增量突发
localparam WRAP4 = 3'b010;//4拍回环突发
localparam INCR4 = 3'b011;//4拍增量突发
localparam WRAP8 = 3'b100;//8拍回环突发
localparam INCR8 = 3'b101;//8拍增量突发
localparam WRAP16 = 3'b110;//16拍回环突发
localparam INCR16 = 3'b111;//16拍增量突发
// hresp
localparam OKAY = 2'b00;
localparam ERROR = 2'b01;
localparam RETRY = 2'b10;
localparam SPLIT = 2'b11;
// FSM state
localparam S0 = 3'b001;//地址相位
localparam SW = 3'b010;//数据相位-写
localparam SR = 3'b100;//数据相位-读
// signal define
reg [2:0] cstate, nstate, cstate_r;
reg cnt_flag;
reg [3:0] cnt;
reg [2:0] hsize_r;
reg [31:0] haddr_r;
reg [2:0] hburst_r;
// define cnt max by hburst
always @(*) begin
case (hburst)
SINGLE: cnt_flag = (cnt==4'd0)?1'b1:1'b0;
INCR : cnt_flag = (cnt==4'd0)?1'b1:1'b0;
WRAP4 : cnt_flag = (cnt==4'd3)?1'b1:1'b0;
INCR4 : cnt_flag = (cnt==4'd3)?1'b1:1'b0;
WRAP8 : cnt_flag = (cnt==4'd7)?1'b1:1'b0;
INCR8 : cnt_flag = (cnt==4'd7)?1'b1:1'b0;
WRAP16: cnt_flag = (cnt==4'd15)?1'b1:1'b0;
INCR16: cnt_flag = (cnt==4'd15)?1'b1:1'b0;
default:cnt_flag = (cnt==4'd0)?1'b1:1'b0;
endcase
end
// FSM1
always @(posedge hclk or negedge hresetn) begin
if(!hresetn)begin
cstate <= S0;
cstate_r <= S0;
hsize_r <= 3'd0;
haddr_r <= 32'd0;
hburst_r <= 3'd0;
end
else begin
cstate <= nstate;
cstate_r <= cstate;
hsize_r <= hsize;
haddr_r <= haddr;
hburst_r <= hburst;
end
end
// FSM2
always @(*) begin
case (cstate)
S0: begin
if(hwrite) begin
nstate = SW;
end
else begin
nstate = SR;
end
end
SW: begin
if(cnt_flag) begin
nstate = S0;
end
else begin
nstate = SW;
end
end
SR: begin
if(cnt_flag) begin
nstate = S0;
end
else begin
nstate = SR;
end
end
default: nstate = S0;
endcase
end
// FSM3
always @(posedge hclk or negedge hresetn) begin
if(!hresetn)begin
hready <= 1'b0;
hresp <= RETRY;
sram_scn <= 1'b1;
sram_wen <= 1'b0;
end
else begin
hready <= 1'b1;
hresp <= OKAY;
case (nstate)
S0: begin
// SRAM控制
sram_scn <= 1'b1;
sram_wen <= 1'b0;
end
SW: begin
// SRAM控制
sram_scn <= 1'b0;
sram_wen <= 1'b0;
end
SR: begin
// SRAM控制
sram_scn <= 1'b0;
sram_wen <= 1'b1;
end
default: begin
// SRAM控制
sram_scn <= 1'b1;
sram_wen <= 1'b0;
end
endcase
end
end
always @(posedge hclk or negedge hresetn) begin
if(!hresetn)begin
cnt <= 4'd0;
end
else begin
case (cstate)
S0: begin
cnt <= 4'd0;
end
SW: begin
if(htrans==BUSY) begin
cnt <= cnt;
end
else begin
cnt <= cnt + 4'd1;
end
end
SR: begin
if(htrans==BUSY) begin
cnt <= cnt;
end
else begin
cnt <= cnt + 4'd1;
end
end
default: begin
cnt <= 4'd0;
end
endcase
end
end
assign hrdata = (cstate_r==SR)?sram_q:32'd0;
assign sram_d = (cstate==SW)?hwdata:32'd0;
assign sram_a = ((cstate==SW)||(cstate==SR))?haddr_r[13:2]:12'd0;
endmodule
3.2 顶层模块
在顶层中例化AHB从机和Vivado的SRAM IP，可得Verilog代码如下。
module AHB_SRAM_top(
input hclk,
input hresetn,
input hwrite,
input [1:0] htrans,
input [2:0] hsize,
input [31:0] haddr, // 0x00000000 – 0x00003FFC
input [2:0] hburst,
input [31:0] hwdata,
output hready,
output [1:0] hresp,
output [31:0] hrdata
);
// signal define
wire sram_scn, sram_wen;
wire [11:0] sram_a;
wire [31:0] sram_d;
wire [31:0] sram_q;
// module instance
sram_ctr_ahb sram_ctr_ahb_inst (
.hclk(hclk),
.hresetn(hresetn),
.hwrite(hwrite),
.htrans(htrans),
.hsize(hsize),
.haddr(haddr),
.hburst(hburst),
.hwdata(hwdata),
.hready(hready),
.hresp(hresp),
.hrdata(hrdata),
.sram_scn(sram_scn),
.sram_wen(sram_wen),
.sram_a(sram_a),
.sram_d(sram_d),
.sram_q(sram_q)
);
SRAM_4096_32 SRAM (
.clka(hclk), // input wire clka
.ena(!sram_scn),// input wire ena
.wea(!sram_wen),// input wire [0 : 0] wea
.addra(sram_a), // input wire [11 : 0] addra
.dina(sram_d), // input wire [31 : 0] dina
.douta(sram_q) // output wire [31 : 0] douta
);
endmodule

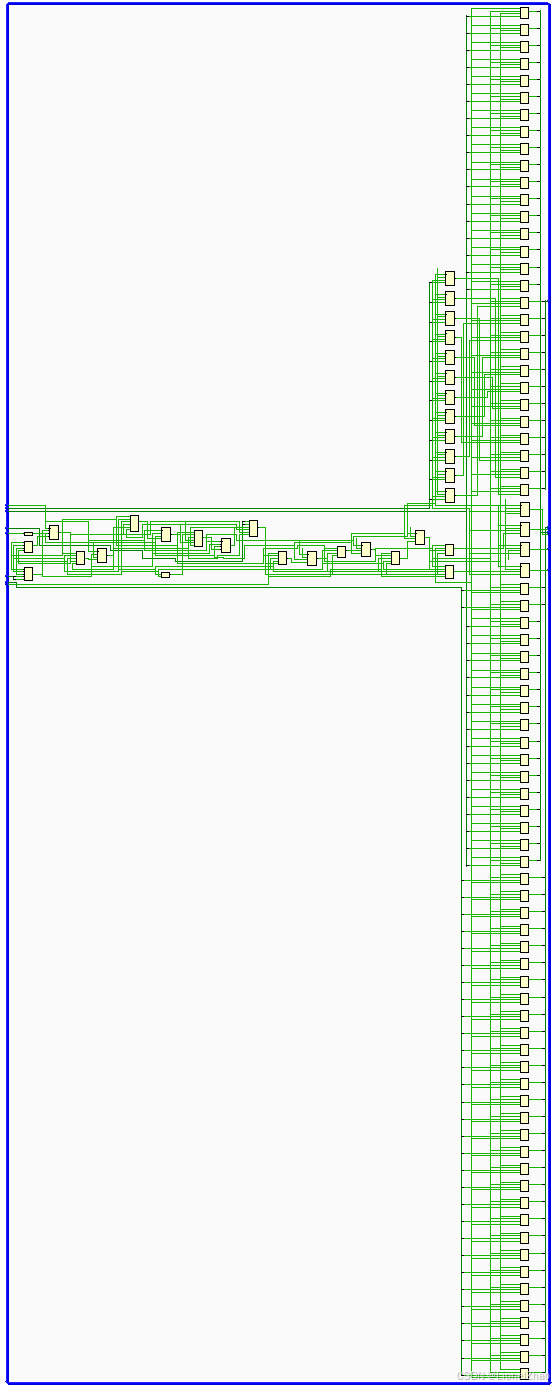

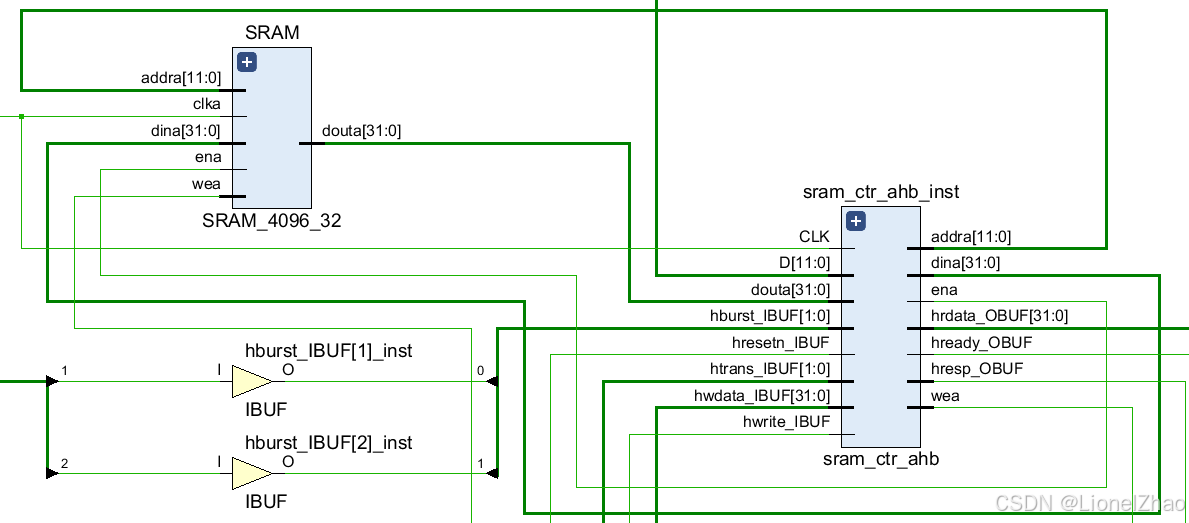

Vivado RTL analysis结果如下图所示，在顶层AHB_SRAM_top中例化本设计sram_ctr_ahb和vivado的BRAM IP核SRAM,符合设计预期。
AHB总线从机sram_ctr_ahb采用三段式状态机实现，其vivado原理图如下：
4.RTL仿真结果
测试用例1：16拍增量突发写SRAM

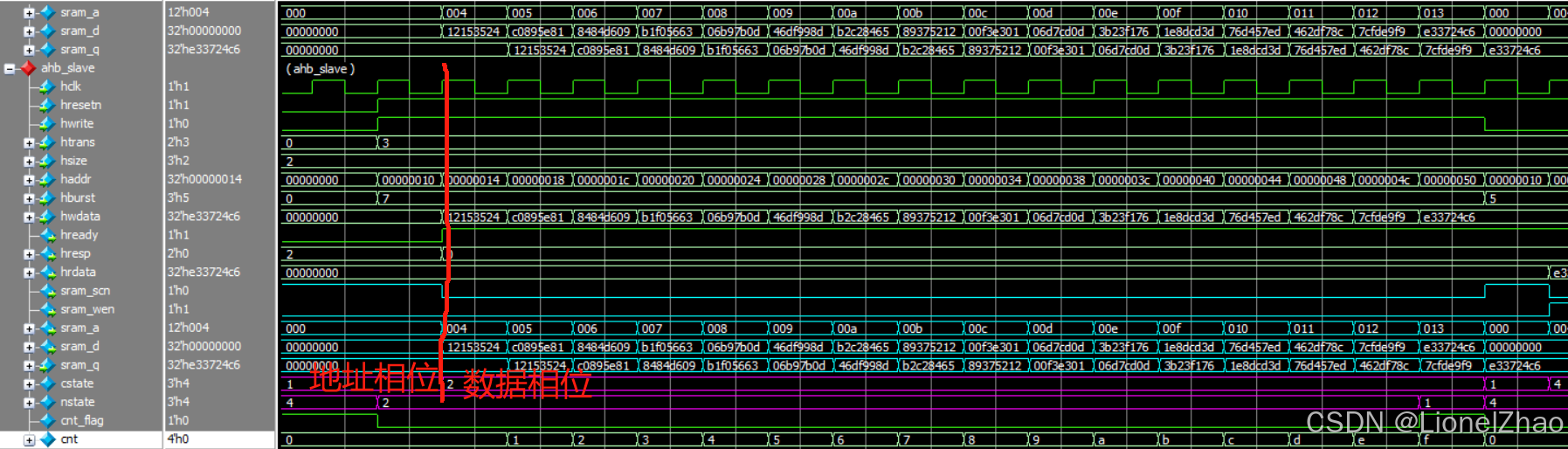

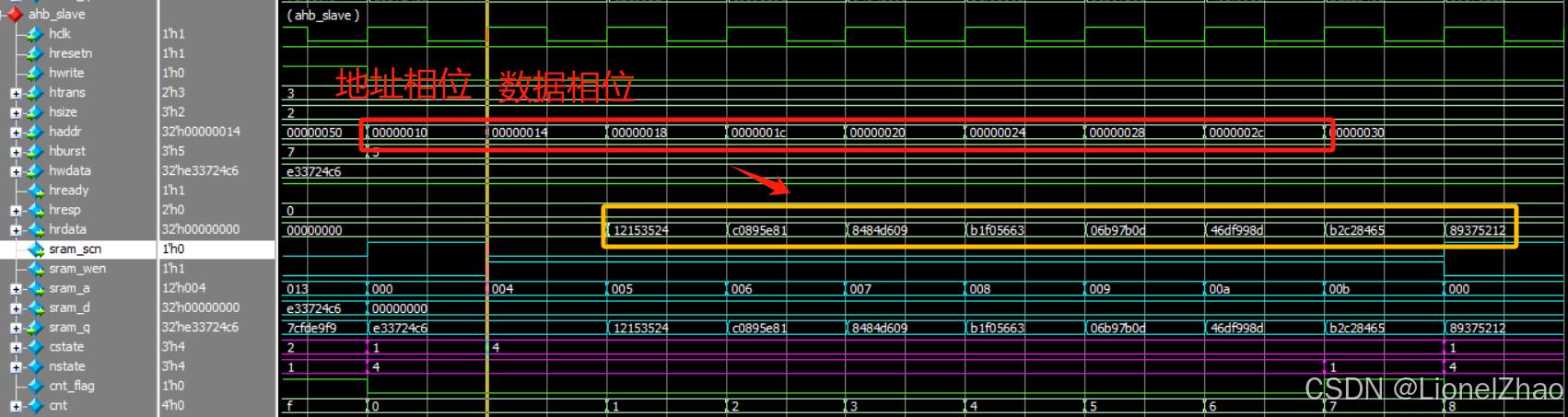

在地址相位输入hwrite=1、hburst=INCR16、htrans=SEQ、haddr=32’h00000010，然后在后续15个连续时钟周期每个时钟周期haddr的地址+16’d4，并使用hwdata=$random随机生成测试激励，可得仿真波形如下：

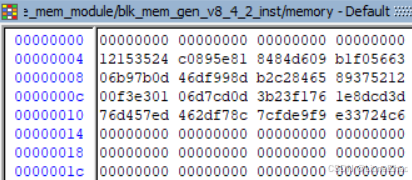

通过modelsim的Memory List观察得到SRAM中数据如下:
由于地址对齐因此0x00000010对应到SRAM地址为0x00000004，可见数据被成功写入SRAM。
测试用例2：8拍增量突发读SRAM
在地址相位输入hwrite=0、hburst=INCR8、htrans=SEQ、haddr=32’h00000010，然后在后续7个连续时钟周期每个时钟周期haddr的地址+16’d4，可得仿真波形如下：
由于SRAM输出会延迟一个周期，可见仿真波形正确。
