janus架构学习

基础介绍

Janus 是由Meetecho设计和开发的开源、通用的基于SFU架构的WebRTC流媒体服务器，它支持在Linux的服务器或MacOS上的机器进行编译和安装。Janus 是使用C语言进行编写的，它的性能十分优秀。

架构

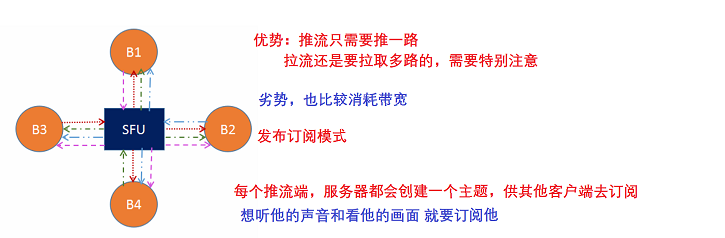

janus为sfu架构

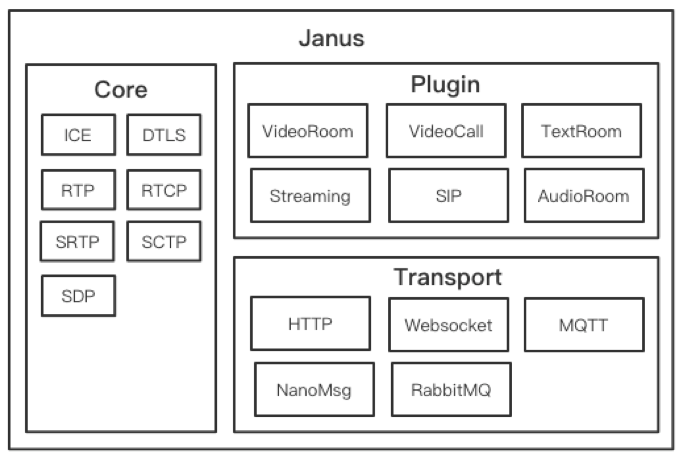

模块结构图

模块说明

core模块

Janus WebRTC服务器建立在将相关部分粘合在一起的核心之上。主要代码是janus.c，它实现了服务器本身背后的逻辑：它实现了与浏览器交互的web服务器，并处理与浏览器的会话。这包括处理媒体信号和协商，以及使用可用插件桥接对等端。
ICE：打洞，负责与Peer的连通，Janus可以部署在NAT后⾯，使⽤了libnice；
DTLS：UDP版的TLS，就是加密的UDP，WebRTC⽤来传递SRTP的密钥，使⽤了
OpenSSL/BoringSSL；
RTP/RTCP：提供RTP/RTCP封/解包的接⼝，需要发送⼀些WebRTC⽀持的RTCP包，例如FIR、
PLI、RR等；
SRTP：加密的RTP，开启后WebRTC传输的RTP负载都是加密的；
SDP：提供SDP封/解包的接⼝，⽤于协商媒体的协议，可以⽤SDP对WebRTC的⼀些功能进⾏设定
（编码器优先、码率限制），媒体能⼒的协商；
candidate：⽹络信息，⽹络协商。
SCTP：WebRTC的数据通道使⽤的协议，就是加上了流控的UDP，可以传输任意数据

插件模块plugins

Echo Test	回声测试，⽀持通过按钮控制码率，从这⾥我们也可以学习到如何控制码率.
Streaming	播放视频或⾳频流，可⽤于⽹络直播或转播。
Video Call	⾳视频⼀对⼀通话，类似AppRTC的通话，但是⾳视频数据经过Janus进⾏传输。
SIP Gateway	SIP⽹关演示，允许您在SIP服务器上注册并启动/接收呼叫。
Video Room	视频会议演示，允许您加⼊最多有六个⽤户的视频会议室。
Audio Room	⾳频会议演示，不同⽤户之间的⾳频将进⾏混⾳。
Text Room	⽂字聊天室，通过DataChannels进⾏传输。
Voice Mail	演示语⾳邮件功能，可以录制⼗秒的⾳频，然后可以进⾏回放。
Recorder/Playout	演示录制⾳频、视频，然后通过WebRTC进⾏回放.
NoSIP (SDP/RTP)	传统的互操作演示（例如，与SIP对等端），其中信令由应用程序决定。
Device Selection	回声测试演示的变体，允许您选择特定的捕获设备。
End-to-end Encryption	Echo Test演示的一个变体，允许您以Janus无法访问但仍然可以路由的方式加密视频。
Multichannel Opus (surround)	回声测试演示的变体，显示了对多声道/环绕Opus的支持。
Canvas Capture	Echo Test演示的一个变体，展示了如何使用画布元素作为WebRTC媒体源。
VP9-SVC Video Room	A variant of the Video Room demo, that allows you to test the VP9 SVC layer selection, if available.
Admin/Monitor	一个简单的页面，展示如何使用Janus Admin/Monitor API。

transports模块

用于编写新插件的API在Transport API部分中指定。

event handles模块

用于编写新事件处理程序插件的API在事件处理程序API部分中指定。

loggers模块

用于编写新记录器插件的API在logger API部分中指定。

tools and utilities模块

一组简单的工具和实用程序，当与Janus结合使用时可能会有所帮助。
