stm32F103R6之GPIO和功能复用

最新推荐文章于 2025-04-13 16:25:00 发布
最新推荐文章于 2025-04-13 16:25:00 发布
阅读量4.3k 收藏 4
点赞数
分类专栏： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Little_Shrimp/article/details/108650109
版权
本文详细介绍了STM32F103系列微控制器的GPIO端口配置及其复用功能。包括了GPIO的各种工作模式，如输入浮空、上拉和下拉等，以及如何通过配置寄存器启用复用功能，并将某些功能重新映射到其他引脚。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

概述

通用I/O（GPIO）

复用功能(AF)

概述

Stm32F103的GPIO端口的每个位可以由软件分别配置成多种模式：

  • 输入浮空
  • 输入上拉
  • 输入下拉
  • 模拟输入
  • 开漏输出
  • 推挽式输出
  • 推挽式复用功能
  • 开漏复用功能

stm32F103R6之GPIO和功能复用

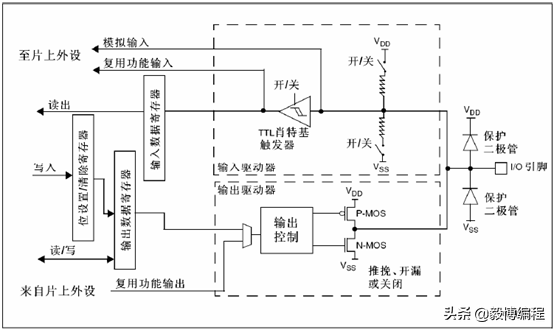

图 1I/O端口位的基本结构

通用I/O（GPIO）

复位期间和刚复位后，复用功能未开启，I/O端口被配置成浮空输入模式。

复位后，JTAG引脚被置于输入上拉或下拉模式：

l PA15：JTDI置于上拉模式

l PA14：JTCK置于下拉模式

l PA13：JTMS置于上拉模式

l PB4： JNTRST置于上拉模式

复用功能(AF)

所有端口都有外部中断能力，为了使用外部中断线，端口必须配置成输入模式。

使用默认复用功能前必须对端口位配置寄存器编程。

为了使不同器件封装的外设I/O功能的数量达到最优，可以把一些复用功能重新映射到其他一些脚上。这可以通过软件配置相应的寄存器来完成。这时，复用功能就不再映射到它们的原始引脚上了。
