RCC BUCK变压器设计

RCC电路工作于临界模式，不是固定工作频率，其设计遵从BUCK原理。Buck电路在最高输入电压时为电感最恶劣工作条件；

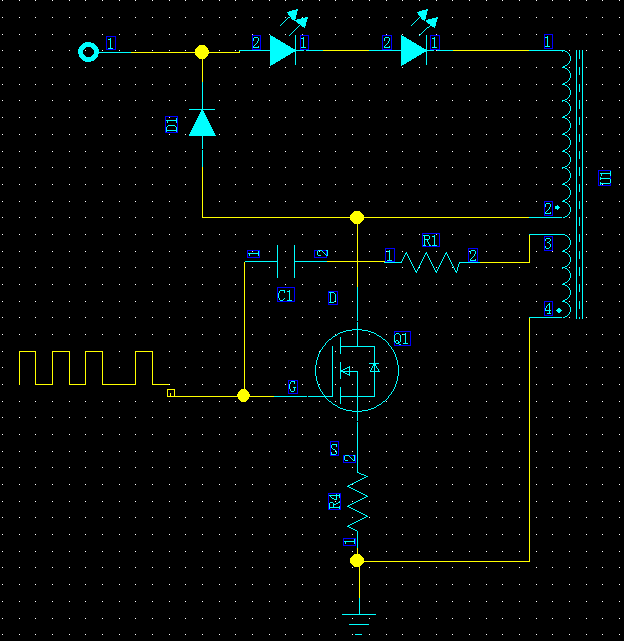

以下图为例：

1、首先设定如下参数：输入电压Vin，输出电压Iout，工作频率f；

2、由于电路工作在临界模式，所以电感峰值电流为2Iout；

3、由(Vinmin-Vo)*ton=Vo*toff，则占空比D=Vout/Vinmin；

4、由伏秒平衡VL*ton=L*I；可得L=(VL*dt)/(di)=(Vinmax*ton)/Ipk ，其中ton=D*T=D/f；

5、确定初级绕组匝数：N1=(L*di)/(ΔB*Ae)=(L*Ipk)/(ΔB*Ae) ；

6、确定次级绕组匝数：N2= (Vcc*N1)/(Vin-Vout)。

实例：

1、输入电压Vin=200-240Vac；输出电压Vout=80V；输出电流Iout=0.2A，磁芯EE13，Ae=17.1mm^2；

2、Ip=4*0.2A=0.8A；（电解电容为2，金属膜电容为4）

3、取频率f=90000，D=80/(240*1.414) =0.235；

4、L=(240*1.414-85)*0.002782/0.8=0.83mH；

5、N1= {(0.83/1000)*0.8}/{0.25*(1.71/1000000)}=156.77，取157匝；

6、N2=15/(240-1.414-80)=9.59，取10匝
