【cadence virtuoso 实践记录(2）_手动计算设计5管_OTA（有源负载差分对）】

1参数指标

工艺 SMIC0.18um
工作电压 VDD = 2.5V
摆率 SR ≥ 20V/us
负载电容 C_L = 2 pF
3dB带宽 f 3 d B f_{3dB} f3dB​≥ 1MHz
直流增益 |Av| ≥ 40
功耗 P ≤ 0.5mW
共模电压 V_{ICMR} = [ 0.8V , 1.6V ]

2计算过程

详细过程见手写版

3仿真过程

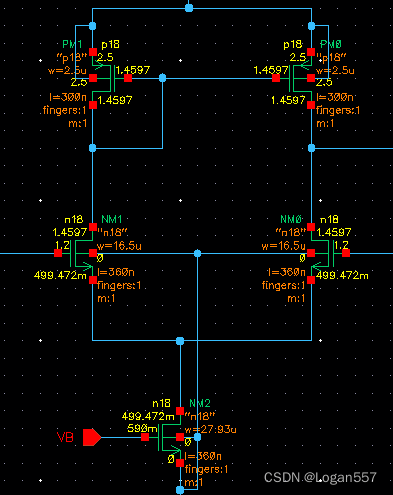

3.1 按照2中计算的W/L搭建原理图

在这里插入图片描述

3.2仿真结果

3.2.1 dc仿真

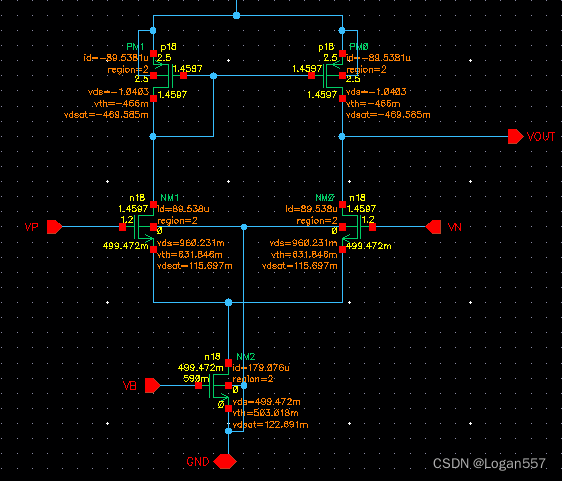

1.设置好2中计算的VCM，VB值
运行直流仿真，检查管子工作状态。

在这里插入图片描述

2.一开始尾管的W/L忘了设置，按220/180跑，管子工作在线性区，增加VB到1.5v才饱和，检查后发现问题，调整好管子W/L，后VB给0.59V，即可正常工作。

3.调整管子的静态工作点，还未掌握透彻，需要加强这块的理解。

3.2.2 ac仿真

1.输入端加入幅值为0.2V的交流小信号
设置好输出，点击运行，查看增益和相位

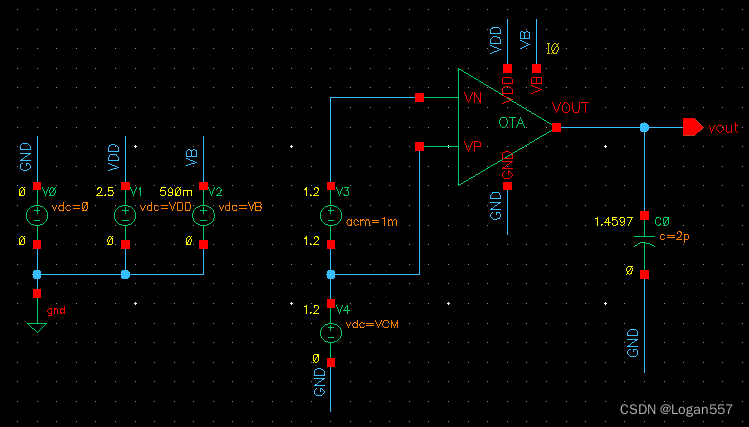

图↓testbench
在这里插入图片描述

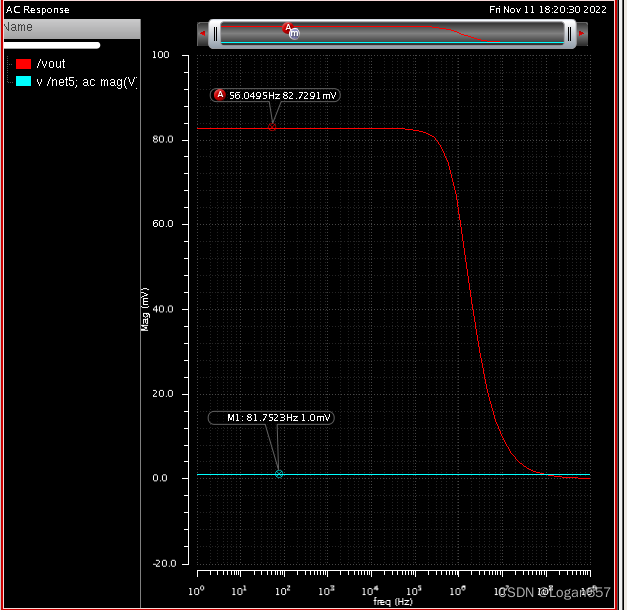

图↓ 增益为82.7
满足指标要求,大于40倍
在这里插入图片描述
将增益显示为dB
这里注意，因为输入给的是mv,直接用dB20函数计算增益，会出现负值，
20lg(0.0827V) = -21.64dB

这里设置gain_dB的表达式，用输出除以输入，再点击dB20。
结果显示为38.353dB
