1. EEPROM是什么

EEPROM是指带电可擦可编程只读存储器。是一种掉电后数据不丢失的存储芯片

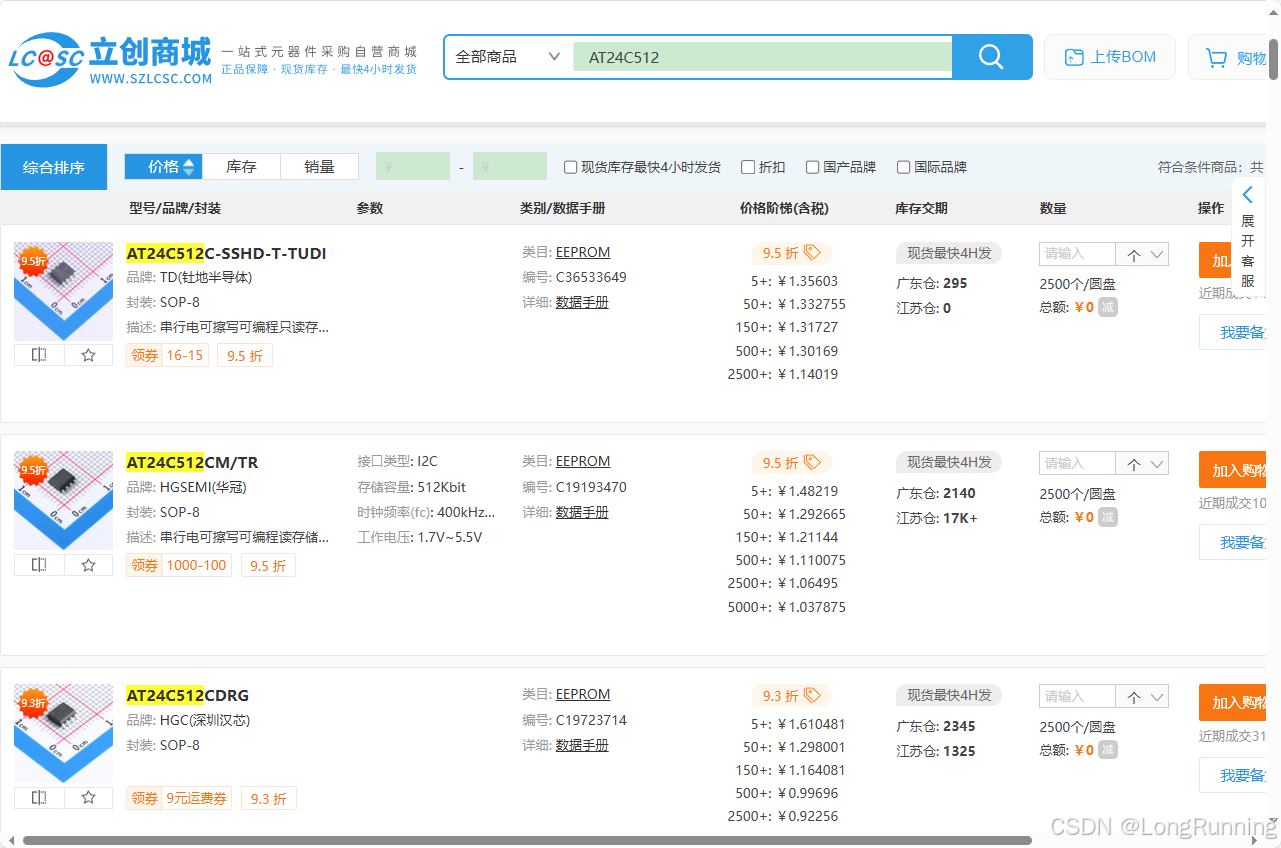

2.AT24C512是什么

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

  • AT24C512是一个串行传输（I2C总线）EEPROM存储器，每片内部有64K字节存储空间，
    每个存储单元有自己的（16位=2字节）地址，
    每片地址从0000H到FFFFH。
    这64KB存储空间又分成512个页，每页128个字节。（这个芯片代号512就是这么来的)
    512*128 = 65536Byte = 64Kbyte
    在这里插入图片描述

  • AT24Cxx是一系列类似的存储芯片）。分页存储在读取数据时不必理会，但在写入时要理会，否则会覆盖页内数据。另外与其他EEPROM不同的是写入操作不需要先擦除扇区（页），片内的管理单元代用户完成了这个动作。不用擦除命令

  • AT24Cxx是IIC（I2C）协议，每传输完一个字节数据要有一个应答信号然后才能继续。主控设备（MCU）向从设备（AT24C512）发送一字节数据后，从设备做出应答确认（拉低数据线），反之从设备向主设备发送一字节数据后，主设备要做出类似应答确认（拉低数据线），主动拉低数据线相当于输出”0” ，这个应答确认资料上写成 ACKNOWLEDGE，简写ACK。

  • 芯片有8个引脚，最重要的SCL和SDA，分别连接到单片机的两个I/O引脚上做时钟和数据，时钟线是单向的由主控设备MCU提供，数据线是双向的。单片机上这两个引脚应该是普通双向I/O，尤其SDA不能设置为其他模式,否则可能收不到应答和数据。VCC和GND不必说，但不能忽视芯片工作电压与系统电压是否匹配

  • WP引脚的功能是写保护，接到VCC就只能读不能写，接到GND可读可写，如果悬空内部接地

  • A0和A1可以接到VCC或GND，用来确定芯片物理地址。所以一个系统可以连接4片AT24C512。它们的地址分别是（二进制）00,01,10,11.如果悬空在内部也连接到地

  • 即使系统内只有一片AT24C512，根据你的连接它的物理地址你应该清楚，因为后面的操作需要这个地址写命令。（比如A1,A0都接地或悬空它的地址是00；如果A1接地或悬空A0接电源它的地址是01，余此类推）

  • NO是空引脚。芯片的功耗很低，写入数据时电流3mA，读出时更小，空闲状态几个uA。可以用单片机的I/O引脚为芯片供电，相当于片选

  • AT24C512的工作频率在5V时最高为1MHZ，2.7V时为400KHZ，就是说输入到SCL的时钟频率不能超过这个数值，否则读写失败

  • VCC=5V或3.3V时，SCL脉冲宽度上下边各不小于1us，保守点可以再宽些

  • 直译”设备地址”，我把它叫“寻址命令”，

  • 仅一个字节，前5位固定是 10100，

  • A1,A0就是上面提到的芯片物理地址，00

  • 所以设备的物理地址是1010000 = 0x50

  • 最后一位R/W如果填1，表示对选中芯片进行读操作，

  • 填0表示对选中芯片进行写操作。

  • 比如要对物理地址为00的芯片进行读操作，就发送命令：10100001，= 0XA1

  • 要对该芯片进行写操作就发送命令：10100000, = 0XA0

写数据的（时序）过程是：
1开始命令；
2发送芯片寻址命令（写）；
3发送2字节地址；
4发送1字节数据；
如果继续发转回4；
5停止命令。
读数据的（时序）过程是：
1开始命令；
2发送芯片寻址命令（写）；
3发送2字节地址；
4开始命令；
5发送芯片寻址命令（读）；
6读1字节数据；
继续读转回6 ；
7停止命令。

  • 向AT24C512写入数据不能跨页，就是说上面例程如果写入129个数据，将把第129数据写到页的开始0000单元。如果跨页需要修改地址后再写
  • 读数据没有页限制，可以从任何地址开始读若干字节数据，每收到一个字节数据需要应答，但最后一个字节不发应答
  • 和同系列其他芯片一样，器件地址为8位，前5位固定，最低位为读/写标志，第二、三位为总线地址。电路中A0、A1引脚接地，故读、写的器件地址分别为0xA1，0xA0

写操作结束后，MCU会向EEPROM发送一个停止位，在发出下一个起始位之前，EEPORM芯片会进入写周期(internally-timed write cycle)，这段时间内不能进行任何输入，所以在两个写操作或写操作与读操作之间需要有一个保证wirte cycle的延时，一般5~10ms即可

**

https://blog.csdn.net/weixin_43772810/article/details/122149151
链接1

https://blog.csdn.net/lin5103151/article/details/103551569
链接2

https://blog.csdn.net/wanglong3713/article/details/124909042
链接3

https://www.zhihu.com/tardis/zm/art/399830985?source_id=1005
链接4

https://www.cnblogs.com/leo0621/p/8251897.html
链接5

发送起始信号–>
发送器件地址（包含写入命令）–>
收到应答–>
发送需要写入数据的地址的高字节（8bit）–>
收到应答–>
发送需要写入数据的地址的低字节（8bit）–>
收到应答–>
发送需要写入的数据–>
收到应答–>
发送停止信号

  • 参考一写入一字节数据
/*******************************************************************************
  * 函数名：x24Cxx_WriteByte
  * 功  能：写一个字节
  * 参  数：u16Addr要写入的地址
			u8Data要写入的数据
  * 返回值：无
  * 说  明：无
*******************************************************************************/
void x24Cxx_WriteByte(uint16_t u16Addr, uint8_t u8Data)
{
	x24Cxx_WriteEnable();//使能写入
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | WRITE_CMD);//器件寻址+读/写选择
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)((u16Addr >> 8) & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)(u16Addr & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_WriteByte(u8Data);
	IIC_WaitAck();//等待应答
	IIC_Stop();//停止信号
	x24Cxx_WriteDisble();//禁止写入
}
  • 参考二写入一页数据
/*******************************************************************************
  * 函数名：x24Cxx_WritePage
  * 功  能：页写
  * 参  数：u16Addr要写入的首地址；
			u8Len写入数据字节数，最大为PAGE_SIZE
			pData要写入的数据首地址
  * 返回值：无
  * 说  明：最多写入1页，防止翻卷，如果地址跨页则去掉跨页的部分
*******************************************************************************/
void x24Cxx_WritePage(uint16_t u16Addr, uint8_t u8Len, uint8_t *pData)
{
	uint8_t i;
	x24Cxx_WriteEnable();//使能写入
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | WRITE_CMD);//器件寻址+读/写选择
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)((u16Addr >> 8) & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)(u16Addr & 0xFF));
	IIC_WaitAck();//等待应答
	if (u8Len > PAGE_SIZE)//长度大于页的长度
	{
		u8Len = PAGE_SIZE;
	}
	if ((u16Addr + (uint16_t)u8Len) > CAPACITY_SIZE)//超过容量
	{
		u8Len = (uint8_t)(CAPACITY_SIZE - u16Addr);
	}
	if (((u16Addr % PAGE_SIZE) + (uint16_t)u8Len) > PAGE_SIZE)//判断是否跨页
	{
		u8Len -= (uint8_t)((u16Addr + (uint16_t)u8Len) % PAGE_SIZE);//跨页，截掉跨页的部分
	}

	for (i = 0; i < u8Len; i++)
	{
		IIC_WriteByte(*(pData + i));
		IIC_WaitAck();//等待应答
	}
	IIC_Stop();//停止信号
	x24Cxx_WriteDisble();//禁止写入
}
  • 参考三读一字节数据

发送起始信号–>发送器件地址（包含写入命令）–>
收到应答–>
发送需要读取数据的地址的高字节（8bit）–>
收到应答–>
发送需要读取数据的地址的低字节（8bit）–>
收到应答–>
发送起始信号–>
发送器件地址（包含读取命令）–>
收到应答–>
读取数据–>
不应答–>
发送停止信号

/*******************************************************************************
  * 函数名：x24Cxx_ReadByte
  * 功  能：读一个字节
  * 参  数：u16Addr要读取的地址
  * 返回值：u8Data读出的数据
  * 说  明：无
*******************************************************************************/
uint8_t x24Cxx_ReadByte(uint16_t u16Addr)
{
	uint8_t u8Data = 0;
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | WRITE_CMD);//器件寻址+读/写选择
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)((u16Addr >> 8) & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)(u16Addr & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | READ_CMD);//器件寻址+读
	IIC_WaitAck();//等待应答
	u8Data = IIC_ReadByte();
	IIC_NoAck();
	IIC_Stop();//停止信号
	return u8Data;
}
  • 参考四读一页数据
/*******************************************************************************
  * 函数名：x24Cxx_ReadPage
  * 功  能：页读
  * 参  数：u16Addr要读取的首地址；
			u8Len读取数据字节数，最大为PAGE_SIZE
			pBuff读取数据存入的缓存
  * 返回值：无
  * 说  明：最多读1页，防止翻卷，如果地址跨页则去掉跨页的部分
*******************************************************************************/
void x24Cxx_ReadPage(uint16_t u16Addr, uint8_t u8Len, uint8_t *pBuff)
{
	uint8_t i;
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | WRITE_CMD);//器件寻址+读/写选择
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)((u16Addr >> 8) & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_WriteByte((uint8_t)(u16Addr & 0xFF));
	IIC_WaitAck();//等待应答
	IIC_Start();//起始信号
	IIC_WriteByte(DEV_ADDR | READ_CMD);//器件寻址+读
	IIC_WaitAck();//等待应答
	if (u8Len > PAGE_SIZE)//长度大于页的长度
	{
		u8Len = PAGE_SIZE;
	}
	if ((u16Addr + (uint16_t)u8Len) > CAPACITY_SIZE)//超过容量
	{
		u8Len = (uint8_t)(CAPACITY_SIZE - u16Addr);
	}
	if (((u16Addr % PAGE_SIZE) + (uint16_t)u8Len) > PAGE_SIZE)//判断是否跨页
	{
		u8Len -= (uint8_t)((u16Addr + (uint16_t)u8Len) % PAGE_SIZE);//跨页，截掉跨页的部分
	}
	for (i = 0; i < (u8Len - 1); i++)
	{
		*(pBuff + i) = IIC_ReadByte();
		IIC_Ack();//主机应答
	}
	*(pBuff + u8Len - 1) = IIC_ReadByte();
	IIC_NoAck();//最后一个不应答
	IIC_Stop();//停止信号
}

抓取时序图

  • 多啰嗦一句

  • 了解时序的方式是看波形图最直接

  • 快捷有效

  • 写入一字节数据
    iic写入数据

  • 读取一字节数据
    IIC读取数据

  • 写入多字节数据
    在这里插入图片描述

  • 读取多字节数据

在这里插入图片描述

  • 参考代码：写入一字节
/*
 * 写一字节数据_16位内存地址
 */
void user_write_byte_16bit_extend(iic_control_t *io_ctl, uint8_t dev_addr,uint16_t mem_addr, uint8_t mem_data)
{
    //开始
    user_iic_start_extend(io_ctl);
    //写地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_WRITE);

    //内部寄存器地址
    user_iic_write_data_extend(io_ctl, mem_addr>>8);
    user_iic_write_data_extend(io_ctl, mem_addr&0xFF);

    //内部寄存器数据
    user_iic_write_data_extend(io_ctl, mem_data);
    //停止
    user_iic_stop_extend(io_ctl);
}
  • 参考代码写入多字节

/*
 * 写多字节数据_16位内存地址
 * IIC_EEPROM_at24c512
 * 页写
 */
void user_write_byte_16bit_page_extend(iic_control_t *io_ctl, uint8_t dev_addr,uint16_t mem_addr, uint8_t *mem_data, uint8_t len)
{
    //开始
    user_iic_start_extend(io_ctl);
    //写地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_WRITE);

    //内部寄存器地址
    user_iic_write_data_extend(io_ctl, mem_addr>>8);
    user_iic_write_data_extend(io_ctl, mem_addr&0xFF);

    if(len >= AT24C512_PAGE_SIZE)
        len = AT24C512_PAGE_SIZE;

    if(mem_addr + len > AT24C512_ROM_SIZE)
        len = AT24C512_ROM_SIZE - mem_addr;

    if((mem_addr%AT24C512_PAGE_SIZE) + len > AT24C512_PAGE_SIZE)
        len = len - ((mem_addr+len)%AT24C512_PAGE_SIZE) ;

    for(uint8_t t=0; t<len; t++)
    {
        //内部寄存器数据
        user_iic_write_data_extend(io_ctl, *(mem_data+t));
    }
    //停止
    user_iic_stop_extend(io_ctl);
}
  • 参考代码读取一字节

/*
 * 读一字节数据_16位地址
 */
void user_read_byte_16bit_extend(iic_control_t *io_ctl, uint8_t dev_addr,uint16_t mem_addr, uint8_t *mem_data)
{
    uint8_t rec_data =0;
    //开始
    user_iic_start_extend(io_ctl);
    //写地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_WRITE);
    //内部寄存器地址
    user_iic_write_data_extend(io_ctl, mem_addr>>8);
    user_iic_write_data_extend(io_ctl, mem_addr&0xFF);
    //开始
    user_iic_start_extend(io_ctl);
    //读地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_READ);
    //读数据
    rec_data = user_iic_read_data_extend(io_ctl, IIC_NO_ACK);
    //停止
    user_iic_stop_extend(io_ctl);

    *mem_data = rec_data;
}
  • 参考代码读取多字节

/*
 * 读多字节数据_16位内存地址
 * IIC_EEPROM_at24c512
 * 页读
 */
void user_read_byte_16bit_page_extend(iic_control_t *io_ctl, uint8_t dev_addr,uint16_t mem_addr, uint8_t *mem_data, uint8_t len)
{
    //开始
    user_iic_start_extend(io_ctl);
    //写地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_WRITE);
    //内部寄存器地址
    user_iic_write_data_extend(io_ctl, mem_addr>>8);
    user_iic_write_data_extend(io_ctl, mem_addr&0xFF);
    //开始
    user_iic_start_extend(io_ctl);
    //读地址
    user_iic_write_address_extend(io_ctl, dev_addr, IIC_READ);

    if(len >= AT24C512_PAGE_SIZE)
        len = AT24C512_PAGE_SIZE;

    if(mem_addr + len > AT24C512_ROM_SIZE)
        len = AT24C512_ROM_SIZE - mem_addr;

    if((mem_addr%AT24C512_PAGE_SIZE) + len > AT24C512_PAGE_SIZE)
        len = len - ((mem_addr+len)%AT24C512_PAGE_SIZE) ;

    for(uint8_t t=0; t<len; t++)
    {
        //内部寄存器数据
        *(mem_data+t) = user_iic_read_data_extend(io_ctl, IIC_ACK);
    }
    //停止
    user_iic_stop_extend(io_ctl);
}
