环境信息
linux 环境：debian10 系统
systemd 版本：systemd 241
运行环境：VMware 虚机环境
systemd-udevd 命令 help 信息
longyu@debian:~$ /lib/systemd/systemd-udevd --help
systemd-udevd [OPTIONS...]
Manages devices.
-h --help Print this message
-V --version Print version of the program
-d --daemon Detach and run in the background
-D --debug Enable debug output
-c --children-max=INT Set maximum number of workers
-e --exec-delay=SECONDS Seconds to wait before executing RUN=
-t --event-timeout=SECONDS Seconds to wait before terminating an event
-N --resolve-names=early|late|never
When to resolve users and groups
See the systemd-udevd.service(8) man page for details.
-D 参数可以使能 debug 信息，首先开启这个参数来观察 systemd-udevd 的输出信息。
systemd-udevd -D 参数前台运行
- 执行 sudo systemctl stop systemd-udevd 停止正在运行的进程
- 手动执行 sudo /lib/systemd/systemd-udevd -D
手动运行时终端的部分输出信息如下：
.........
Load module index
timestamp of '/etc/systemd/network' changed
timestamp of '/usr/lib/systemd/network' changed
Parsed configuration file /usr/lib/systemd/network/99-default.link
Created link configuration context.
timestamp of '/etc/udev/rules.d' changed
timestamp of '/lib/udev/rules.d' changed
Reading rules file: /usr/lib/udev/rules.d/50-firmware.rules
Reading rules file: /usr/lib/udev/rules.d/50-udev-default.rules
Reading rules file: /usr/lib/udev/rules.d/55-dm.rules
Reading rules file: /usr/lib/udev/rules.d/60-block.rules
Reading rules file: /usr/lib/udev/rules.d/60-cdrom_id.rules
Reading rules file: /usr/lib/udev/rules.d/60-drm.rules
.........
Rules contain 24576 bytes tokens (2048 * 12 bytes), 12517 bytes strings
1770 strings (22169 bytes), 1165 de-duplicated (10258 bytes), 606 trie nodes used
上面输出的大部分在读取并解析 udev 的规则，这些规则描述了 systemd-udevd 接收到一个事件时的处理过程。
虚拟机动态添加新的网络设备模拟热插拔

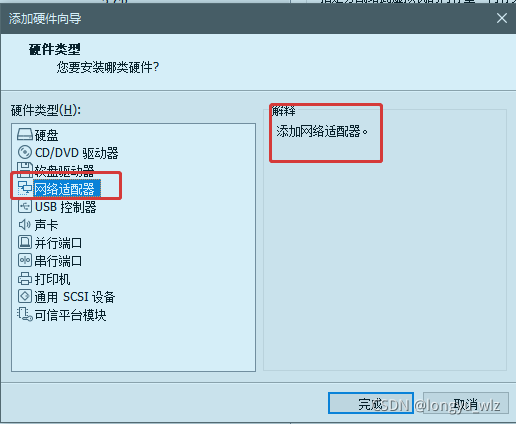

添加一个新的网络设备操作图示如下：
添加后终端输出信息中与加载模块相关的信息如下：
Successfully forked off 'n/a' as PID 2557.
0000:02:08.0: Worker [2557] is forked for processing SEQNUM=4168.
0000:02:08.0: Processing device (SEQNUM=4168, ACTION=add)
0000:02:08.0: IMPORT builtin 'hwdb' /usr/lib/udev/rules.d/50-udev-default.rules:14
0000:02:08.0: RUN 'kmod load $env{MODALIAS}' /usr/lib/udev/rules.d/80-drivers.rules:5
0000:02:08.0: sd-device: Created db file '/run/udev/data/+pci:0000:02:08.0' for '/devices/pci0000:00/0000:00:11.0/0000:02:08.0'
Loading module: pci:v00008086d0000100Fsv000015ADsd00000750bc02sc00i00
Module 'e1000' is already loaded
0000:02:08.0: Device (SEQNUM=4168, ACTION=add) processed
0000:02:08.0: sd-device-monitor: Passed 547 byte to netlink monitor
从上面的输出看 systemd-udevd 自动加载内核模块的过程可能有如下流程：
- 内部创建一个子进程处理从内核收到的 uevent 消息
- 根据消息的内容匹配 udev 规则，依次执行匹配到的规则对应的内部命令，这里 pci 设备会创建 MODALIAS 属性，udevd 匹配到 /usr/lib/udev/rules.d/80-drivers.rules 规则，进而执行 kmod load 命令，此命令的参数为 MODALIAS 属性的值
- 创建内部的数据库文件
- 使用 MODALIAS 匹配关联的内核驱动并判断是否加载，未加载就加载，已经加载则继续向下执行
- 事件处理完成后正常返回
在上述假想流程中，对于 udevd 规则与 udevd 从内核收到的 uevent netlink 消息的内容存在盲区，在进一步的分析前先查看下这些信息。
与加载内核模块相关的 udev 规则
50-udev-default.rules 规则信息：
longyu@debian:~$ sed -n '14p' /usr/lib/udev/rules.d/50-udev-default.rules
ENV{MODALIAS}!="", IMPORT{builtin}="hwdb --subsystem=$env{SUBSYSTEM}"
80-drivers.rules 规则信息：
longyu@debian:~$ sed -n '5p' /usr/lib/udev/rules.d/80-drivers.rules
ENV{MODALIAS}=="?*", RUN{builtin}+="kmod load $env{MODALIAS}"
关键的规则为 80-drivers.rules 规则，加载模块实际是通过 kmod load 命令完成的。
2. 模拟 udevd 从内核收到的 uevent netlink 消息的内容
使用如下程序（部分代码摘自 udevd 源码并进行了一些修改）：
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <ctype.h>
#include <sys/un.h>
#include <sys/ioctl.h>
#include <sys/socket.h>
#include <linux/types.h>
#include <linux/netlink.h>
#include <errno.h>
#include <unistd.h>
#include <arpa/inet.h>
#include <netinet/in.h>
#ifndef NEWLINE
#define NEWLINE "\r\n"
#endif
#define UEVENT_BUFFER_SIZE 2048
static int init_hotplug_sock()
{
const int buffersize = 1024;
int ret;
struct sockaddr_nl snl;
bzero(&snl, sizeof(struct sockaddr_nl));
snl.nl_family = AF_NETLINK;
snl.nl_pid = getpid();
snl.nl_groups = 1;
int s = socket(PF_NETLINK, SOCK_DGRAM, NETLINK_KOBJECT_UEVENT);
if (s == -1)
{
perror("socket");
return -1;
}
setsockopt(s, SOL_SOCKET, SO_RCVBUF, &buffersize, sizeof(buffersize));
ret = bind(s, (struct sockaddr *)&snl, sizeof(struct sockaddr_nl));
if (ret < 0)
{
perror("bind");
close(s);
return -1;
}
return s;
}
char *truncate_nl(char *s) {
s[strcspn(s, NEWLINE)] = 0;
return s;
}
int device_new_from_nulstr(uint8_t *nulstr, size_t len) {
int i = 0;
int r;
while (i < len) {
char *key;
const char *end;
key = (char*)&nulstr[i];
end = memchr(key, '\0', len - i);
if (!end)
return 0;
i += end - key + 1;
truncate_nl(key);
printf("%s\n", key);
}
}
int main(int argc, char* argv[])
{
int hotplug_sock = init_hotplug_sock();
int bufpos;
while(1)
{
int len;
/* Netlink message buffer */
char buf[UEVENT_BUFFER_SIZE * 2];
memset(&buf, 0x00, sizeof(buf));
len = recv(hotplug_sock, &buf, sizeof(buf), 0);
if (len <= 0)
continue;
printf("\nnew message:\n");
bufpos = strlen(buf) + 1;
printf("%s\n", buf);
device_new_from_nulstr((uint8_t*)&buf[bufpos], len - bufpos);
}
return 0;
}
编译并运行此程序，重新添加一个网络设备后，终端输出信息如下：
new message:
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
SUBSYSTEM=pci
PCI_CLASS=20000
PCI_ID=8086:10D3
PCI_SUBSYS_ID=8086:0000
PCI_SLOT_NAME=0000:0a:00.0
MODALIAS=pci:v00008086d000010D3sv00008086sd00000000bc02sc00i00
SEQNUM=2068
new message:
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/ptp/ptp4
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/ptp/ptp4
SUBSYSTEM=ptp
MAJOR=249
MINOR=4
DEVNAME=ptp4
SEQNUM=2069
new message:
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0
SUBSYSTEM=net
INTERFACE=eth0
IFINDEX=7
SEQNUM=2070
new message:
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0/queues/rx-0
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0/queues/rx-0
SUBSYSTEM=queues
SEQNUM=2071
new message:
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0/queues/tx-0
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/net/eth0/queues/tx-0
SUBSYSTEM=queues
SEQNUM=2072
new message:
bind@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
ACTION=bind
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
SUBSYSTEM=pci
DRIVER=e1000e
PCI_CLASS=20000
PCI_ID=8086:10D3
PCI_SUBSYS_ID=8086:0000
PCI_SLOT_NAME=0000:0a:00.0
MODALIAS=pci:v00008086d000010D3sv00008086sd00000000bc02sc00i00
SEQNUM=2073
可以看到内核触发了多个不同设备的 uevent 消息，每一个 uevent 消息都有自己的键值对，ACTION 表示 uevent 的动作，add 表示设备添加，DEVPATH 的值添加 /sys 前缀指向设备在 /sys 目录中的具体位置，SEQNUM 表示消息号，依次递增，SUBSYSTEM 表示设备所属的子系统。
当 systemd-udevd 收到一个上述类型的 uevent 消息时就会按照键值对的形式进行解析并设置内部的数据结构。
3. ２ 中与 udevd 自动加载驱动相关的 netlink 消息
add@/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
ACTION=add
DEVPATH=/devices/pci0000:00/0000:00:03.1/0000:0a:00.0
SUBSYSTEM=pci
PCI_CLASS=20000
PCI_ID=8086:10D3
PCI_SUBSYS_ID=8086:0000
PCI_SLOT_NAME=0000:0a:00.0
MODALIAS=pci:v00008086d000010D3sv00008086sd00000000bc02sc00i00
SEQNUM=2068
上述消息在被 udevd 解析后，pci 设备 0000:0a:00.0 的 MODALIAS 属性被设置，最终匹配到上文提到的 80-drivers.rules 规则完成模块加载过程。
当设备成功 probe 驱动后，设备在 sys 目录中对应的 uevent 文件内容如下：
longyu@virt-debian10:~$ cat /sys/devices/pci0000:00/0000:00:03.1/0000:0a:00.0/uevent
DRIVER=e1000e
PCI_CLASS=20000
PCI_ID=8086:10D3
PCI_SUBSYS_ID=8086:0000
PCI_SLOT_NAME=0000:0a:00.0
MODALIAS=pci:v00008086d000010D3sv00008086sd00000000bc02sc00i00
udevd 如何通过 MODALIAS 获取到需要加载的驱动?
udevd 通过 libkmod 模块来完成内核模块的查找、加载工作。libkmod 实际是通过解析 /lib/modules/$(uname -r)/modules.alias.bin 来获取不同设备使用的模块信息。
在我的虚拟机中使用 pci:v00008086d000010D3sv00008086sd00000000bc02sc00i00 中的前几个字段（表示 vendor id 与 device id 的字段）检索 /lib/modules/$(uname -r)/modules.alias 获取到如下信息：
longyu@virt-debian10:/lib/modules/4.19.0-8-amd64$ grep 'v00008086d000010D3' ./modules.alias
alias pci:v00008086d000010D3sv*sd*bc*sc*i* e1000e
最后一列 e1000e 表示此设备使用的驱动，获取到这个驱动后就可以调用 libkmod 提供的接口加载 e1000e 模块。
总结
本文从 systemd-udevd 的 manual 入手，通过 debug 选项获取 udevd 执行的 log 信息，通过扩大信息来为进一步研究 udevd 的代码做了铺垫。
这些信息定义了 udevd 的关键流程，有了这些信息再来理解它的实现就不那么困难了。
