上篇主要讲了网格划分和如何导出文件，较为基础的部分写了一部分，这一部分将围绕如何用hypermesh添加力，固定等参数，对实体部件进行静力学分析和模态分析（模型不变为官网模型）

本文仍然会以应用为主，参杂一定的概念介绍，知其然也知其所以然

理解概念应用比简单应用更重要（如本文有概述错误概念可在评论区指出，请各位批评指正）这边也附上已经缩小好相关比例的模型链接可以自取下载Hypermesh仿真合集: 有限元网格划分快速入门、相关振动分析

一、hypermesh针对单实体进行静力学仿真

1.1 hypermesh中添加材料

补充知识：材料中MAT是啥

1.2 hypermesh中添加载荷与约束

1.2.1 hypermesh中添加力

1.2.2 hypermesh中添加压强

1.2.3 hypermesh中添加spc约束

1.3 导入optistruct中进行相关分析

二、hypermesh针对单实体进行模态仿真

2.1 hypermesh约束模态分析

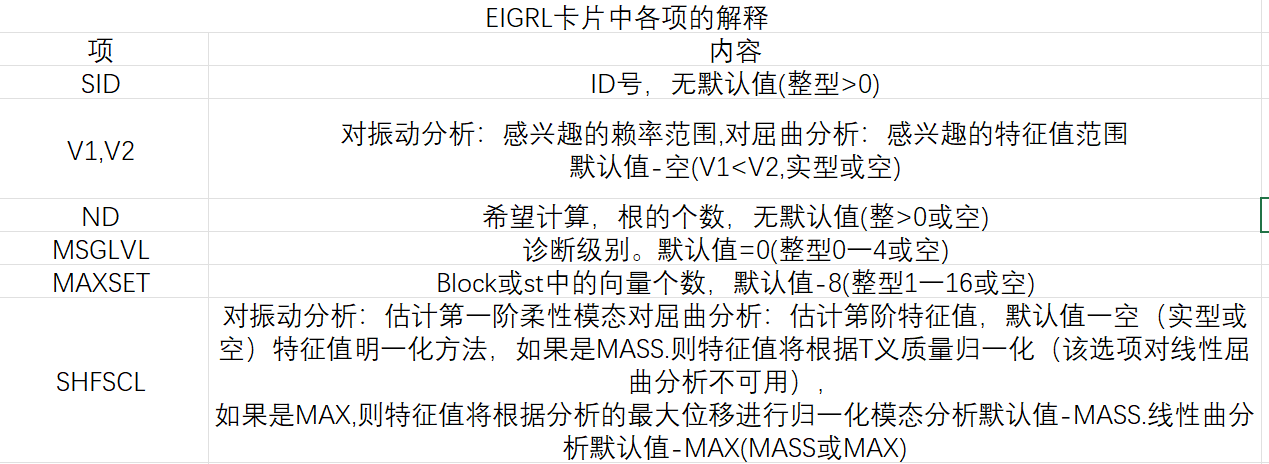

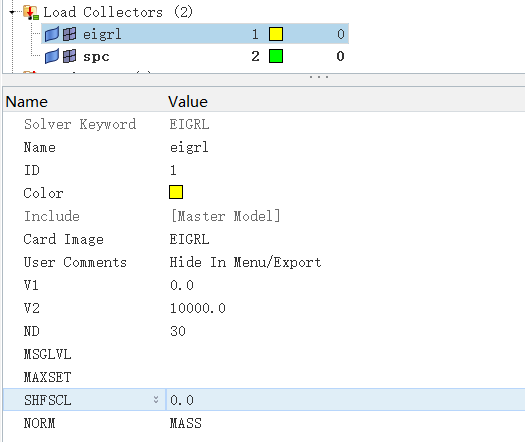

2.1.1 创建EIGRL卡片

2.1.2 创建Param

2.2 Optistruct查看阶数与振型

一、hypermesh针对单实体进行静力学仿真

1.1 hypermesh中添加材料

当网格划分完毕，并且完成网格质量检查后，此时所有网格都不具有物理属性，因此需要对此进行相应赋值，这里我们设定此实体为45钢材质（补：杨氏模量—209,000 MPa，密度-7890kg/m3，泊松比0.269）

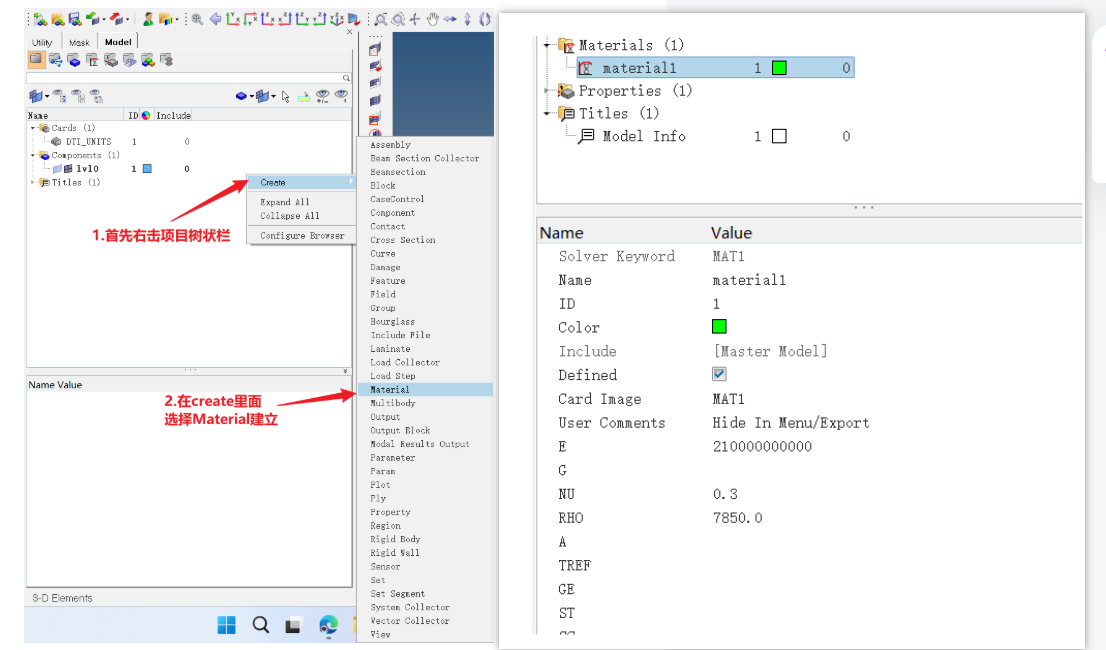

首先右键树状栏去创建材料，45钢的材料性质已经放在上面了，有了这三个量就可以求出其他的一些量，因此我们只需要填这三个值即可（需要一定的材料力学知识，相信搞这块内容的应该都懂）

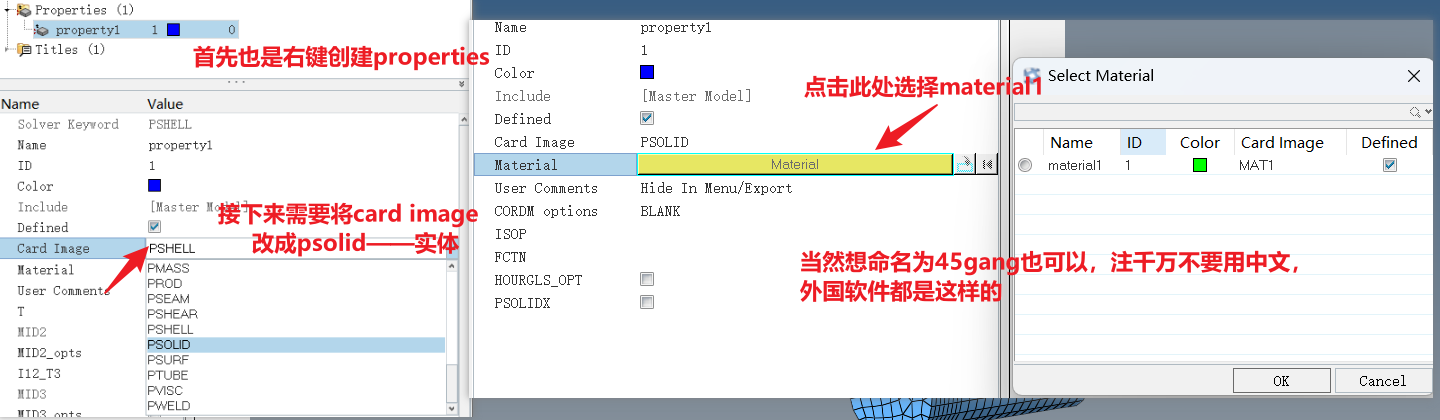

45钢的材料已经定义完了，但是还没有给网格赋予上去，因此需要再给予性质properties，赋予进去，下图是具体的操作路径

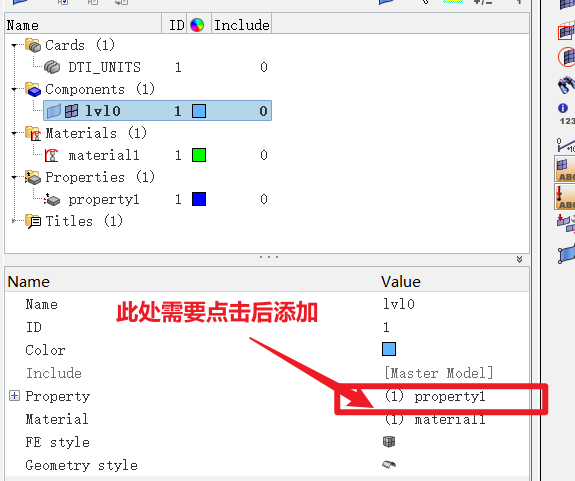

最后在components界面中添加即可

补充知识：材料中MAT是啥

MAT1: 线性、温度无关、各向同性材料模型，通常只需要弹性模量(E)、泊松比(ν)等基本属性。这种材料适用于各向同性的结构单元，它可以被任意结构单元参考，也可以被任意属性卡片参考

剩下还有MAT2、MAT3~~这里提供参考链接供大家学习自学笔记——hyperworks中材料的card image_hypermesh中card image-CSDN博客

1.2 hypermesh中添加载荷与约束

为材料添加完材料之后我们来添加相关的载荷和约束，为啥不先添加约束和载荷再来添加网格材料，这里按下不表，会在末尾阐述

1.2.1 hypermesh中添加力

在添加力之前，这边需要补充一个点：力是针对于质点进行作用的，而不是一个面，我们在平常用手指按压的时候其实是按一个面，因此我们不能是针对一个面进行直接施加力，而是对于面上的每一个点施加力

这就是有限元分析的一个点，一个面上有很多网格点，那么把这些网格点都束缚在一起，用一个点代替施压，那么一个面均有平均受力，这才符合真实情况，这里引入MPC这个概念

MPC

概念：MPC(Multi-point constraints)即多点约束，在有限元计算中应用很广泛，它允许在计算模型不同的自由度之间强加约束。简单来说，MPC定义的是一种节点自由度的耦合关系，即以一个节点的某几个自由度为标准值，然后令其它指定的节点的某几个自由度与这个标准值建立某种关系。多点约束常用于表征一些特定的物理现象，比如刚性连接、铰接、滑动等，多点约束也可用于不相容单元间的载荷传递，是一项重要的有限元建模技术，常见有RBE2、RBE3等

在本模型中我们采用rbe2这个类型来进行演示

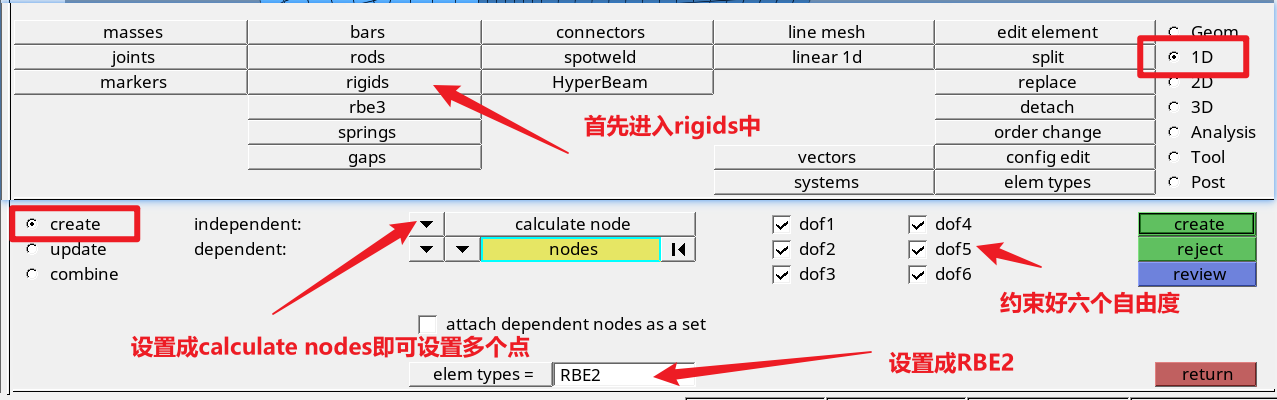

先创建一个新的components，命名为rbe2，然后按下图操作

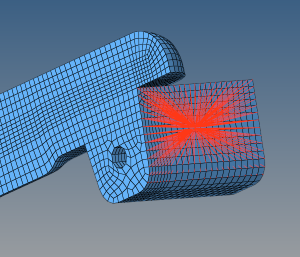

注意：这里不要直接用shift+左键框选，很有可能框选中内部网格，因此在框选的时候可以选一个面再进行框选，最后如下图所示

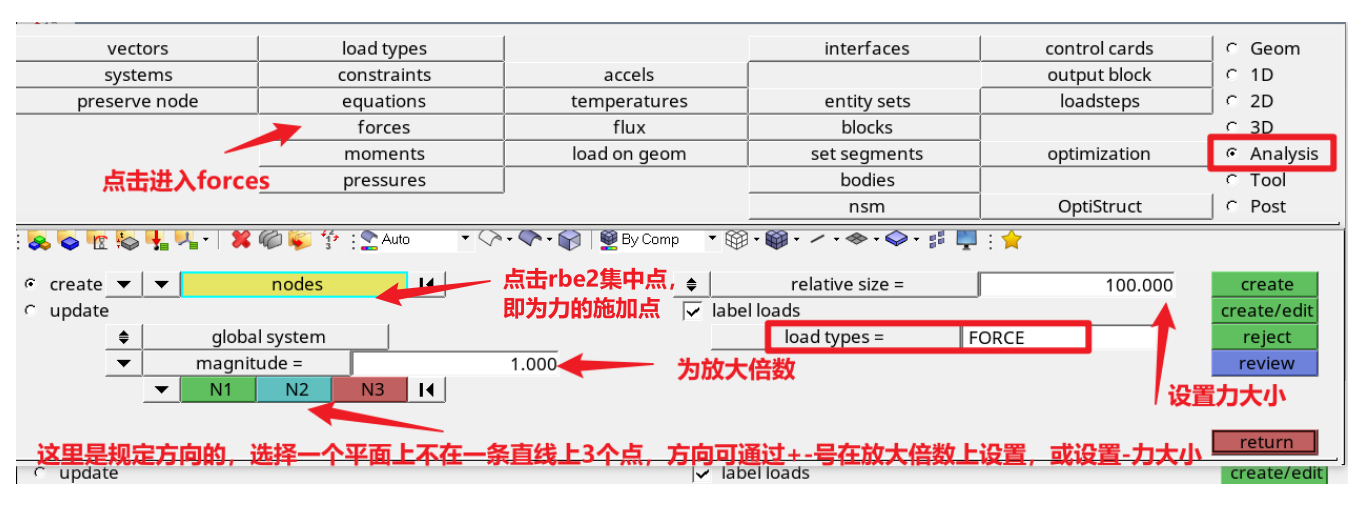

在处理完MPC后，接下来进行对这个面力的赋予，具体操作细节如下图

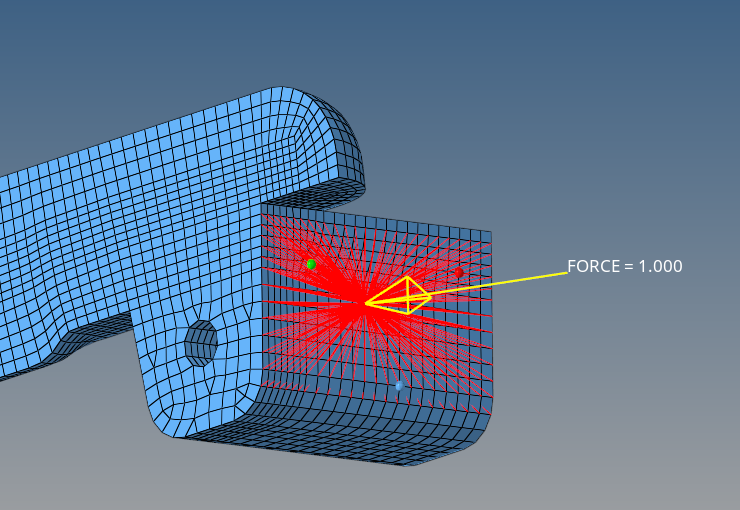

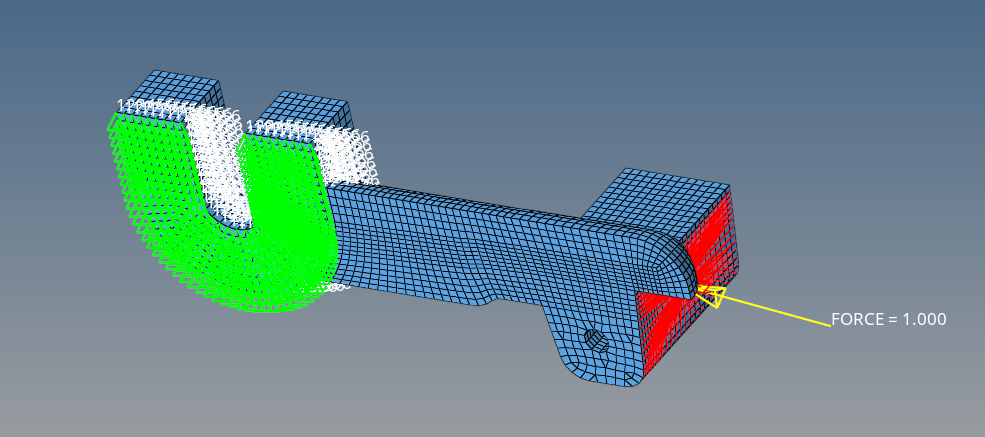

得到最后样式如下，此时会在左侧状态栏中有一个新的部分Load Collector，这个里面的东西就是我们设置的force，为保证规范记得更改相关命名

回顾前文，在开始有按下不表为何不先载荷再材料，这里做解释，可以看到在设置rbe2的时候是有创建一个新的component的，那么在此情况下很容易将一些材质赋予到rbe2中，造成仿真报错，因此本文先添加材料，再赋予力，当然熟练细心者无伤大雅

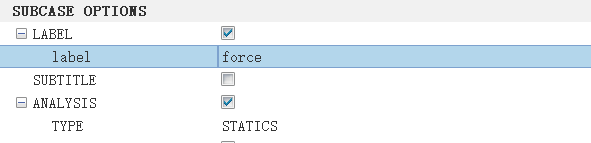

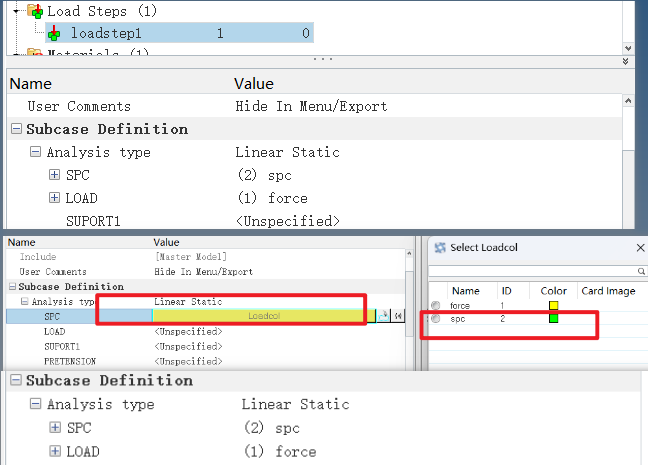

当创建了力后便需要创建分析步了，这里依旧是右击左侧model栏中空白处，创建一个load step，静力学分析为线性分析系统，因此定义为Linear Static，同时选择相应的SPC和LOAD，最后不要忘记在label中命名一下force，仿真命名一定要有，做后处理分析的时候才分得清楚

1.2.2 hypermesh中添加压强

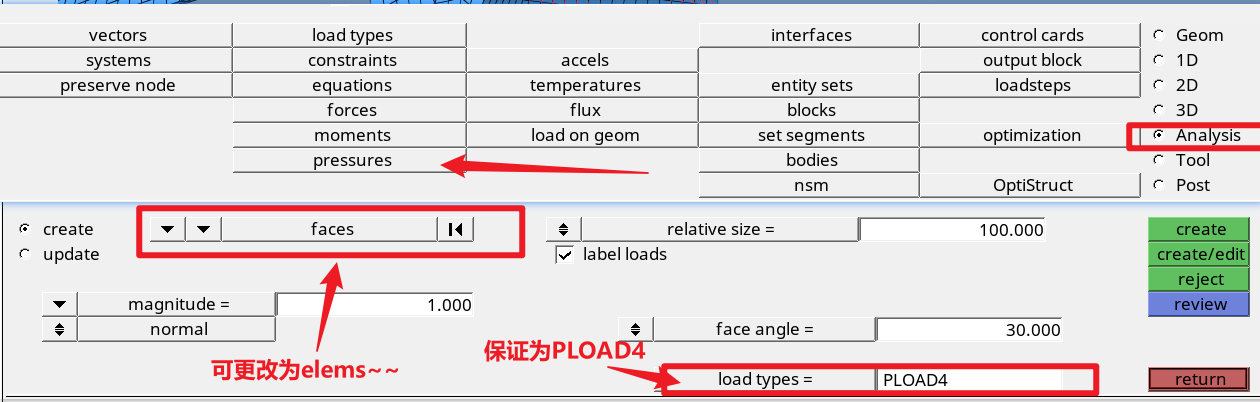

加压强的步骤跟forces大致一样，注意就是选择类型为PLOAD4，这个是针对三维模型的计算

注意：在分析的时候压强的大小可以根据力的大小和受力面积推算（初中公式）

1.2.3 hypermesh中添加spc约束

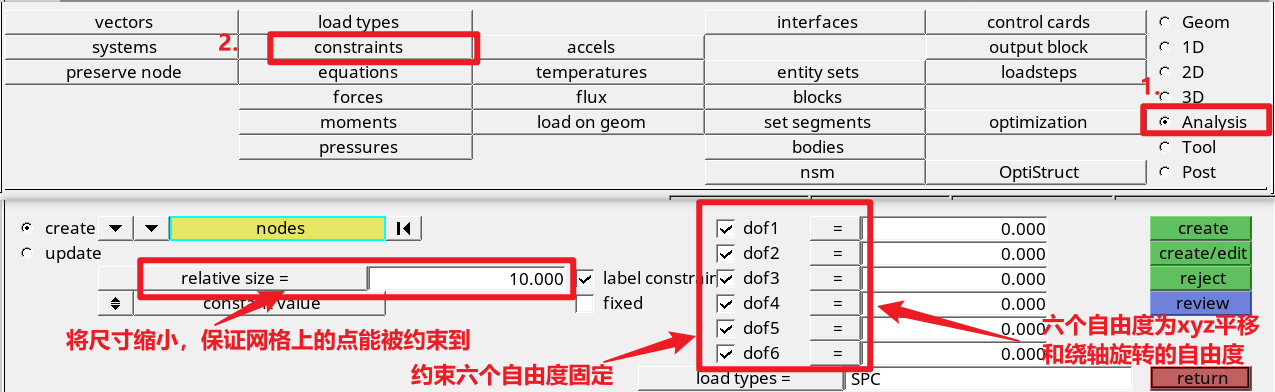

完成上述添加后，对于一个物体通常来说有一个固定面，这个固定面我们通过spc设置即可，在右侧栏中创建一个新的load collector，通过单击菜单栏中的Analysis > Constraints 打开 Constraints 面板，约束自由度后选择需要约束的点的位置，注意单击 load types= 并选择 SPC，这个比较重要，最后create创建即可

注：这里很容易致使后期仿真报错的点有，spc中包括了之前的rbe2，forces等，因此请在加spc的时候将一些负载和其他约束进行隐藏，保证这一层的元素够只含有spc

1.3 导入optistruct中进行相关分析

因为导入optistruct中分析所有类型仿真操作均类似，本文只在此处介绍，下面模态仿真便不再多说

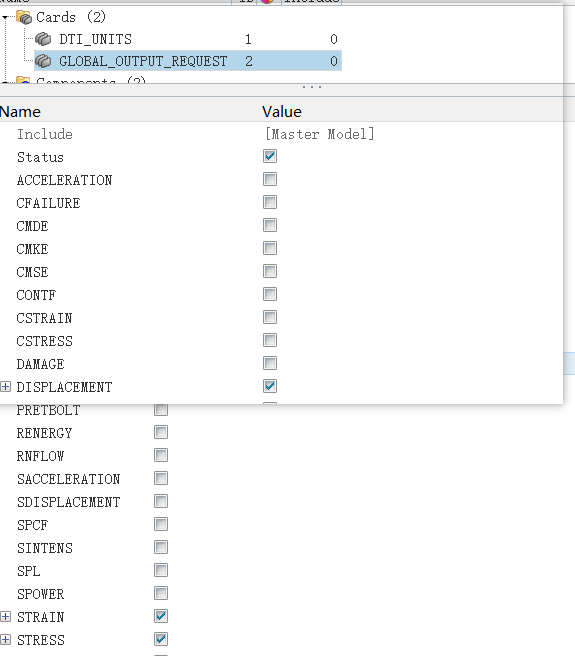

完成了相关的分析设置后，我们想得到一些数据来判断此实体是否能在我们规定的条件下施行，因此希望有一些数据输出，还是在左侧项目栏中右键create=>output，在cards中便会出现GLOBAL_OUTPUT_REQUEST这个卡片，一般来说我们需要选择DISPLACEMENT、STRAIN和STRESS这三个量来进行分析，勾选即可

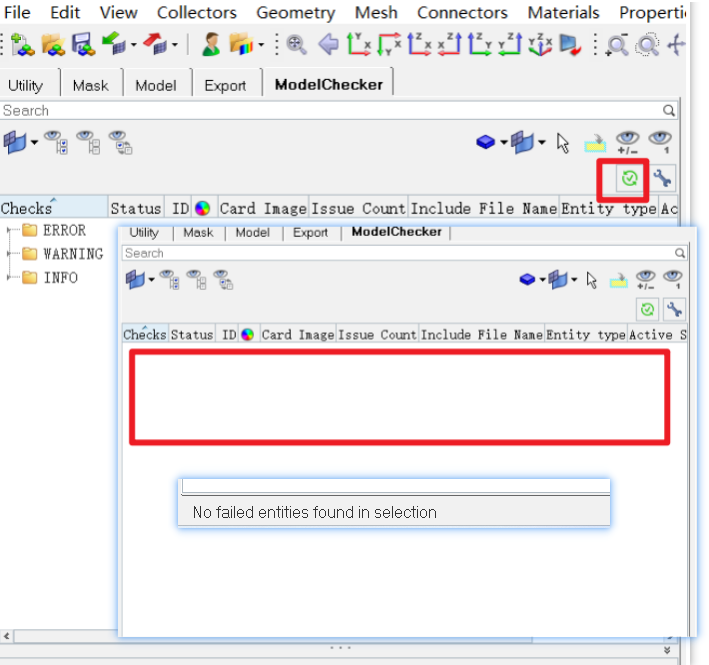

导出之前最后一步是检查，在上方菜单栏中Tools中有一个Model Checker，选择optistruct，点击红框中的检查按键，弹出如下界面检查无误后(左下角会出现No failed entities found in selection)做下一步，如果报错，可以根据报错信息翻译后找到错误点，本周会出一偏报错合集整理，有需求可以参考一下

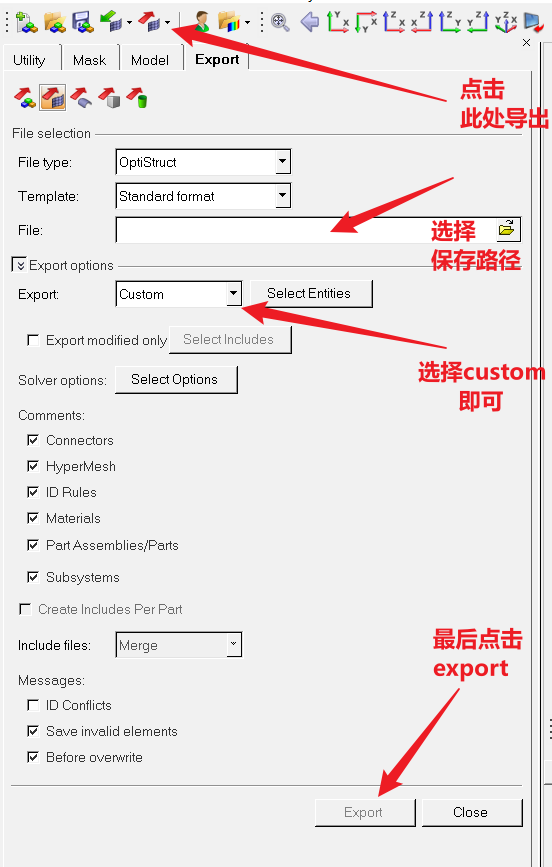

回顾01文章中的导出步骤Hypermesh六面体网格划分与仿真分析-01_hypermesh画好网格后如何删除多余的点、线-CSDN博客，按下图操作导出到一个已知路径，点开optistruct，选中相关文件，导出即可

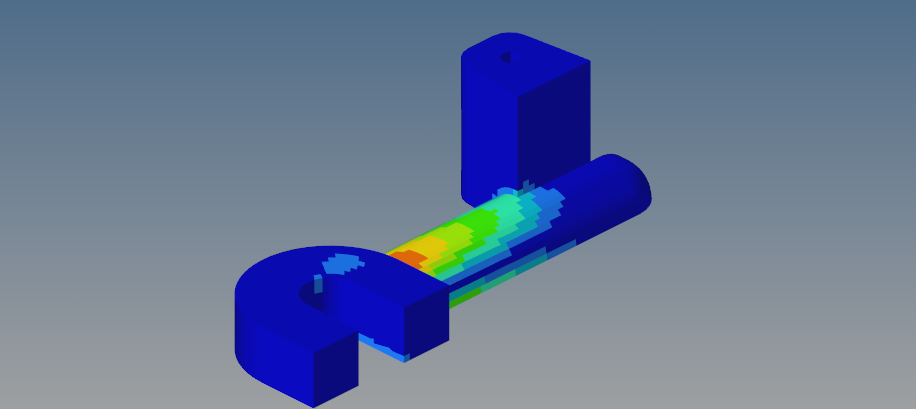

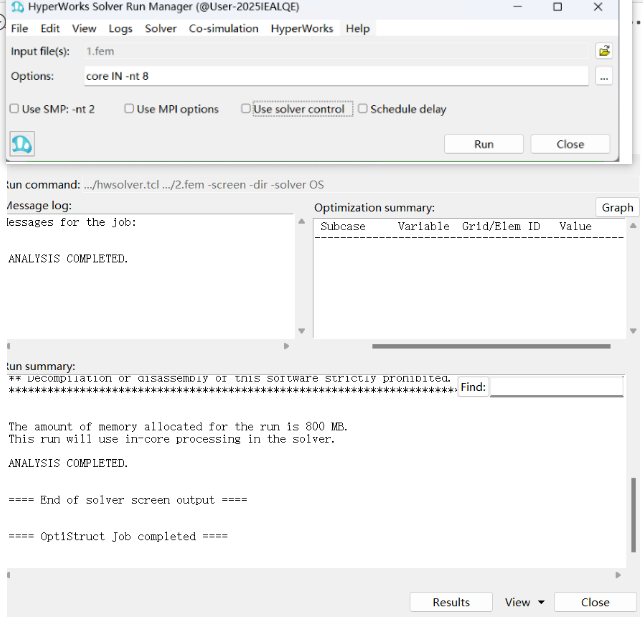

选择好文件后，options是可以填入采取多核计算的，图例是8核进行计算，可以参考输入=>Run,出现completed后点击result即可查看后处理信息，关于后处理处理和图像生成，会在下一篇仿真中介绍

二、hypermesh针对单实体进行模态仿真

模态分析是研究结构动力特性一种方法，一般应用在工程振动领域。其中，模态是指机械结构的固有振动特性，每一个模态都有特定的固有频率、阻尼比和模态振型。分析这些模态参数的过程称为模态分析。按计算方法，模态分析可分为计算模态分析和试验模态分析。
由有限元计算的方法取得一计算模态分析；每一阶次对应一个模态，每个阶次都有自己特定的频率、阻尼、模态参数。通过试验将采集的系统输入与输出信号经过参数识别获得—试验模态分析。本文介绍的是计算模态分析

模态分析是求解多自由度系统模态振型及模态频率的过程，是频率响应分析、瞬态响应分析、随机响应分析、响应谱分析等结构动力学分析的基础。
