51单片机：LED流水灯的设计（两种方法）

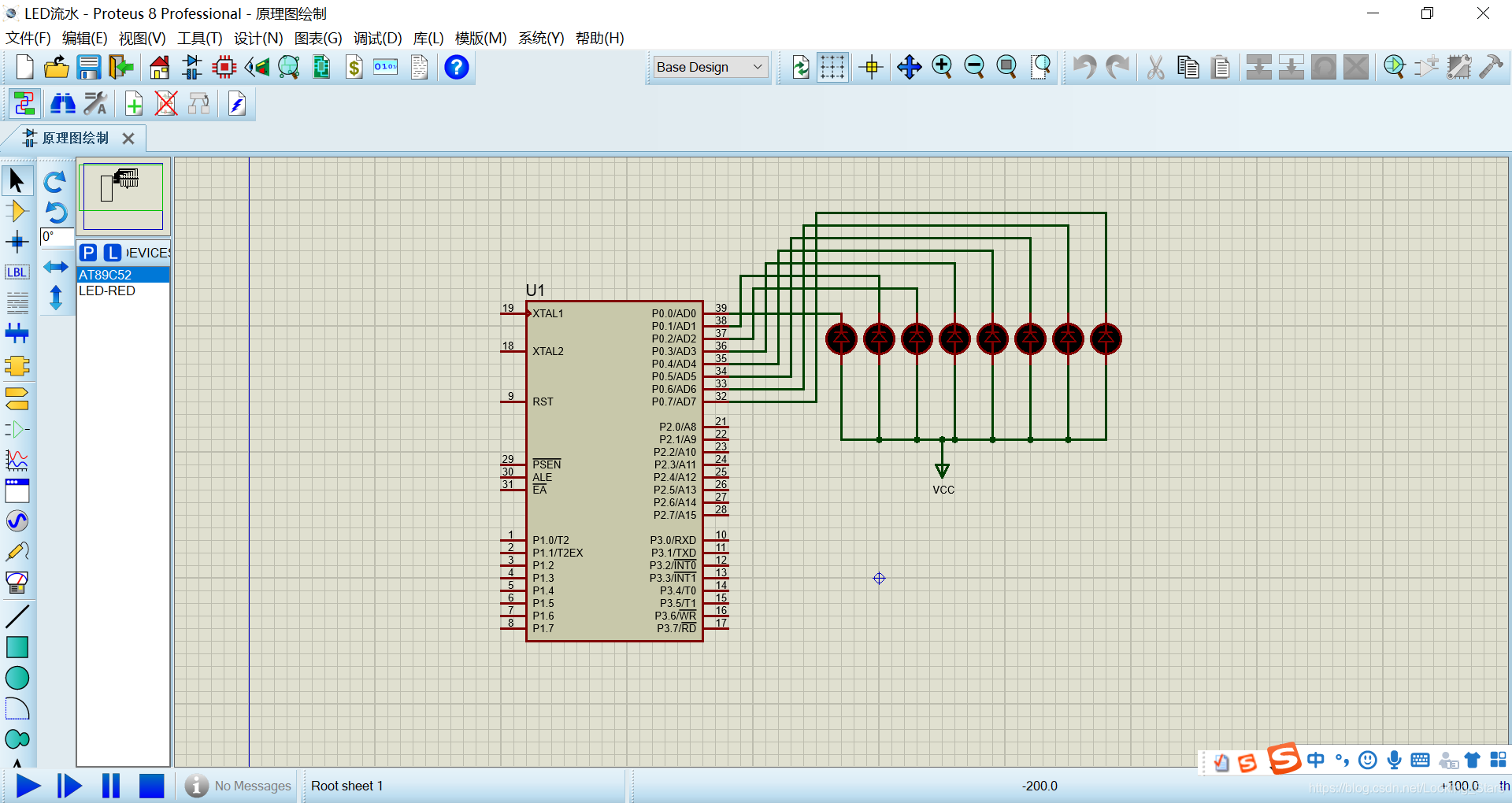

（一）首先要设计电路图，利用proteus软件进行电路图的设计。所需元器件：AT89C51单片机  1  个。LED-RED 8 个。电源VCC 1 个。设计电路如下图：

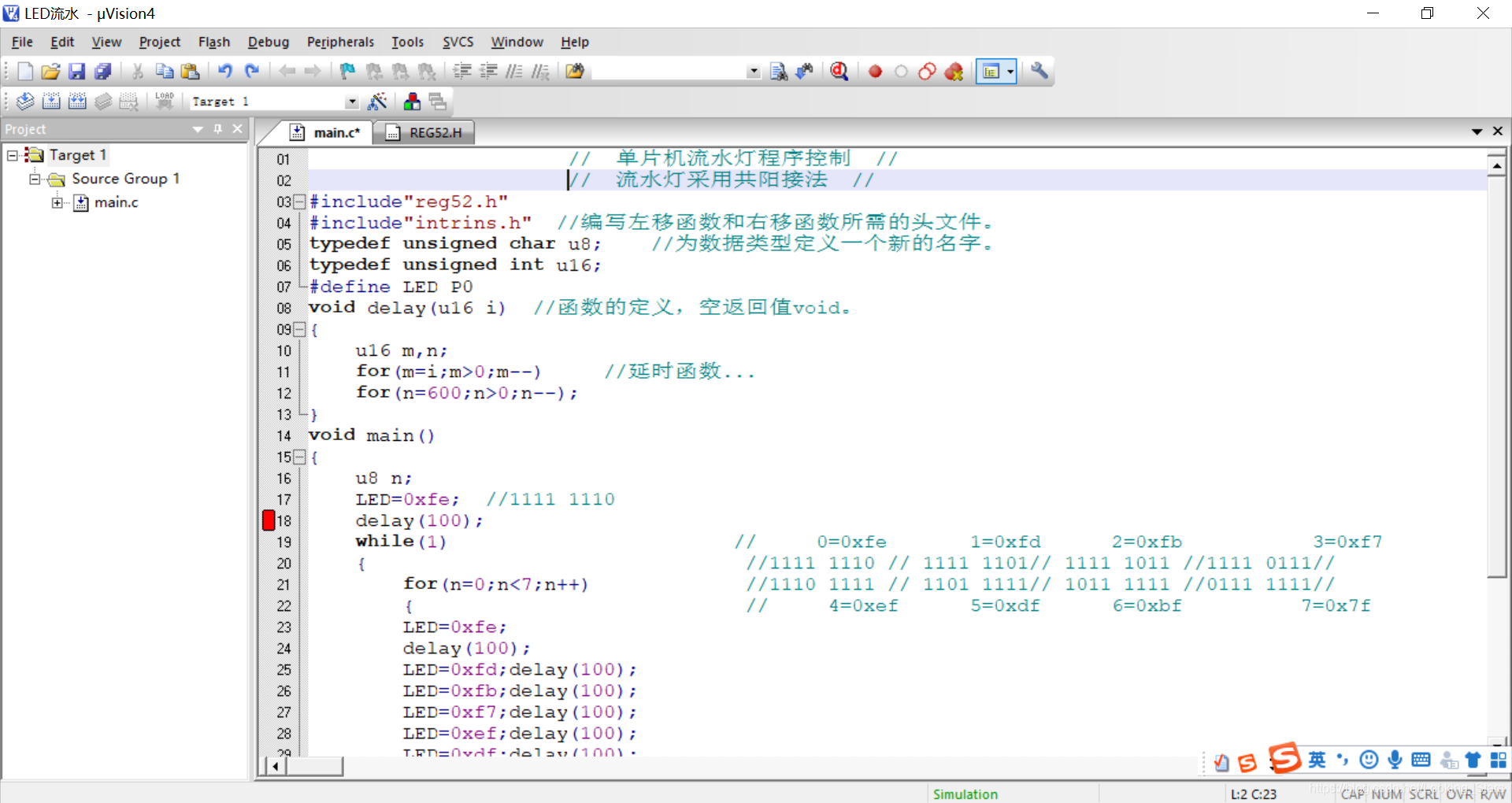

（二）使用keil4软件进行流水灯程序的编辑。方法一：程序如下

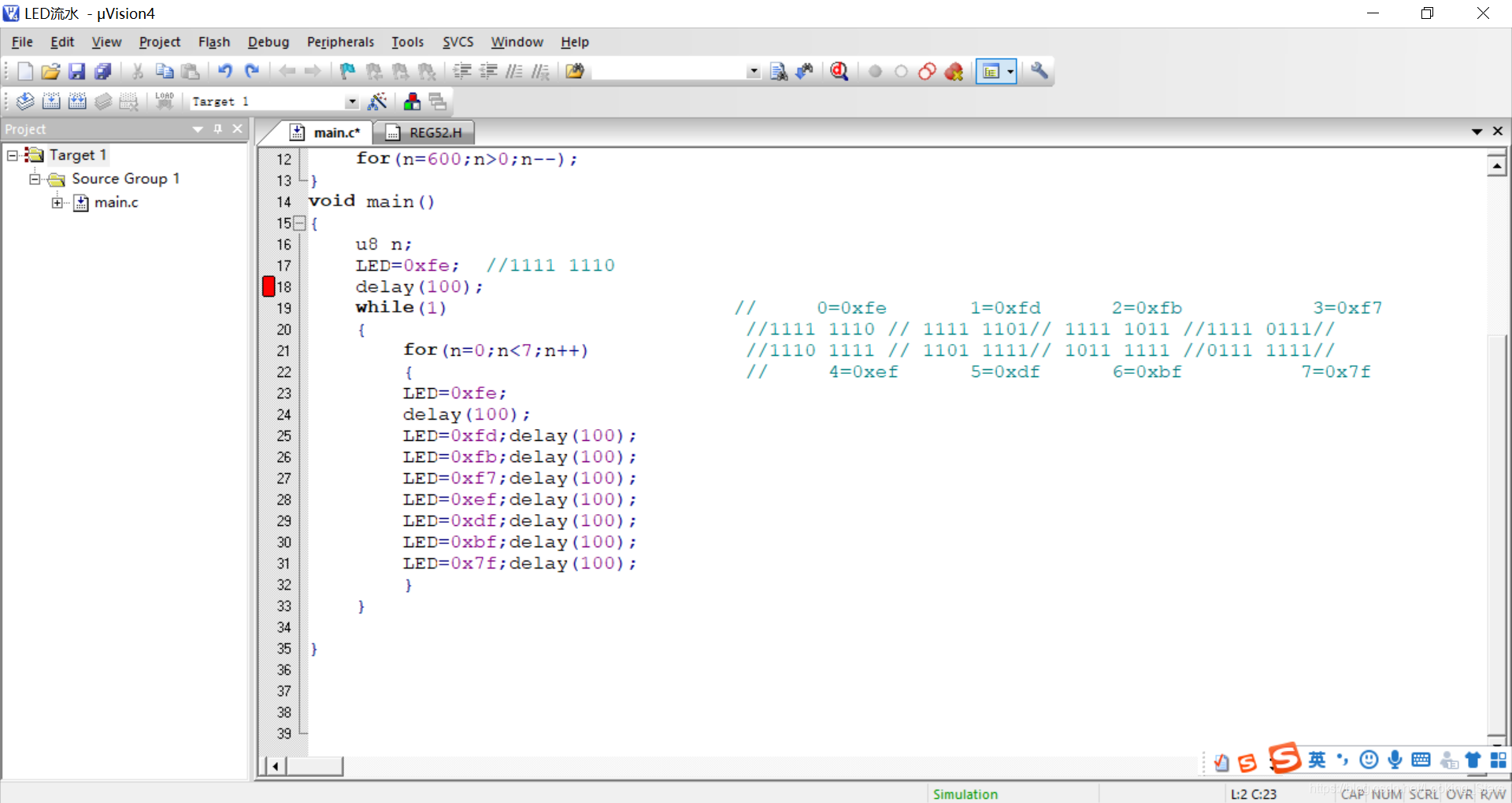

方法二：程序如下

（三）方法一编写程序采用的是左移函数（_crol_(a,b)）和右移函数(_cror_(a,b))的方法，需在前加上头文件#include<intrins.h>。方法二是一个比较笨的方法，需要计算出每个灯亮的位编码。

（四）程序的运行：

（五）总结：单片机流水灯的设计分为两个步骤，第一步是原理图的绘制；第二步是keil4流水灯控制程序的编写。在写程序的时候最好使用第一种方法，采用位移函数来进行流水灯的设计。
