前言

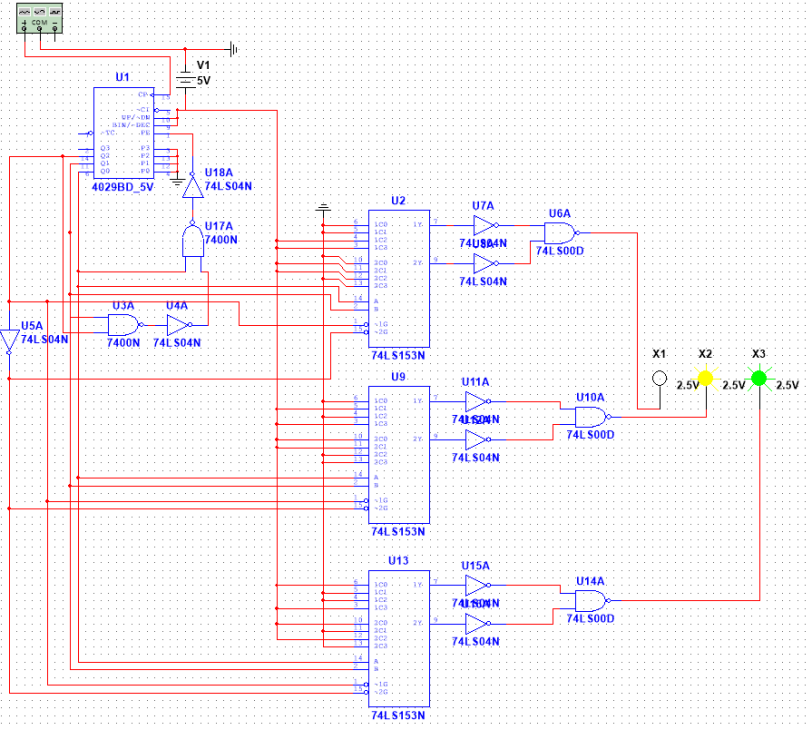

仅供参考，可能会有不太完美的地方，原理图点击流水灯设计原理图，使用的是Multisim 14.1仿真软件
仿真软件安装教程

一、目的

流水灯，即LED从一边依次亮至另一边，光像流水一样流动，形成一定的视觉效果的一组灯。流水灯在生活中的应用非常广泛，流水灯的灯光效果是在控制按照设定的顺序和时间来发亮和熄灭。通过计数芯片来控制时间，用数据选择芯片控制。

二、应用

流水灯因具有特别的视觉效果，常用来对各种场景进行装饰。例如用来装饰节日场景，能够给人们带来欢乐喜庆的氛围；在城市景观照明中，通过在建筑物外墙、河道、公园等地方布置流水灯，可以创造出迷人的光影效果，增添了城市的夜间亮丽景观。流水灯可以被应用于广告标识中，用来吸引人们的目光，给人留下印象，通过控制亮灭的灯珠和时序，可以展示出不同的文字、图案，吸引人们关注。

三、意义

流水灯彩用LED作为光源，相比传统的白炽灯、荧光灯等照明设备,能够大大节约能源，并且没有有害物质的排放，节能环保。
LED灯的寿命相对较长，一般可以达到数千小时以上，使用寿命远远超过传统灯具。
LED灯具体积小，发热量低，不易破碎，同时具备较高的防水防尘能力，能够在各种恶劣环境下正常工作，安全可靠。
流水灯可以通过调节亮度、颜色和时序等参数实现各种灯光效果，能移满足不同场景的需求
总结
流水灯作为一种常见的电路实验器件，具备广泛的应用领域。不仅可以用于节日装饰、景观照明、广告标识等领域，还可以应用于车辆制动灯、建筑装饰等方面。流水灯具有节能环保、寿命长、安全可靠和灵活多样等优势，成为人们喜爱的照明装饰设备之一。随着LED技术的不断进步，流水灯在未来将有更广阔的应用前景。

四、功能阐述

流水灯是一种电子设备，其主要功能是在一系列LED灯之间产生连续流动的光效，常由一组LED灯和相关的电子电路组成。

流水灯的特点是LED灯在一定的时间序列内按照固定的顺序依次点亮和熄灭，从而形成一个像水流一样的效果。这种效果可以通过调整电子电路中的定时器和控制逻辑来控制灯光的流动速度、方向和模式等。

五、总体方案设计

总体的设计要求为红、黄、绿三种颜色的灯在时钟信号作用下按表5.1中给定的顺序转换状态，要求电路能自启动。

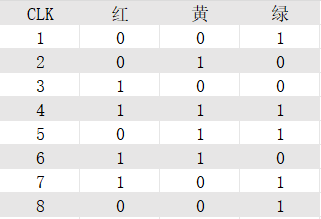

表5.1 设计要求

第一模块为时间计数模块，主要是通过对时间的计数控制流水灯的不同颜色的灯的亮灭，采用CD4029芯片。第二模块为数据选择模块，主要是通过时间计数模块所传输的数据进行处理，通过不同的数据选择不同颜色LED灯的亮灭，达到流水灯不同的光影效果，采用74H153双四选一数据选择芯片。

六、各模块的详细设计思路

6.1时间计数模块

CD4029芯片具有计数功能，可以对时间脉冲进行计数，有四种功能选择，通过U/D'和B/D'端的输入选择功能，即二进制加计数(11)，二进制减计数(01)，十进制加计数(10)，十进制减计数（00）。

6.1.1设计思路

通过对表5.1分析可知，红绿黄三个灯的状态在第八次时回到初始状态，所以七个为一个周期。计数器对时间的计数周期为7，所以采用七进制计数，其有效数据为0-6，为7时，即二进制111时，数据重置。

用Q2Q1Q0表示数据由高到低，Y表示进位输出状态，列出状态转换表如表6.1.1.1，

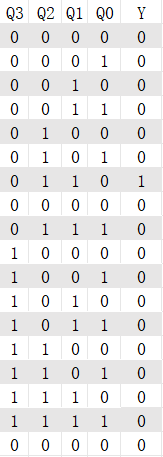

表6.1.1.1状态转换表

通过状态转换表6.1.1.1可以得到状态转换图6.1.1.2

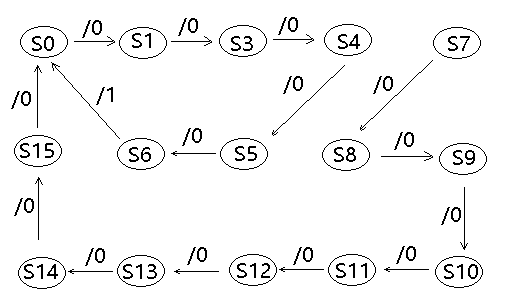

图6.1.1.2状态转换图

通过转换图6.1.1.2可以得到，当Q2Q1Q0为111时，芯片应清零。

6.1.2原理图设计

CD4029芯片选用二进制加计数功能，即U/D'和B/D'同时接上高电平(5V)，将芯片的置数端D3D2D1D0接地，即给定初始化数据0000。清零端LD应与逻辑表达式Q2Q1Q0相接，可以将芯片初始化为原数000，为下一次的计数做准备。

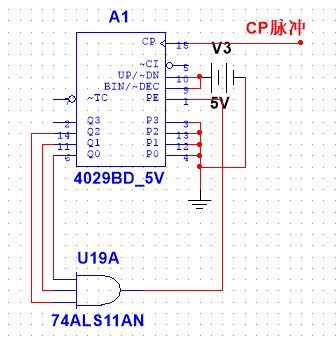

原理图接线图如图6.1.2.3

图6.1.2.3 计数器原理图

6.2数据选择模块

74H153芯片可以对数据进行选择，根据其原理，可以将计数器的输出作为其输入信号达到不同时刻对应的不同颜色LED灯做到有规律的亮，达到预期的视觉效果。其中芯片的S1端有效（即高电平）可以通过A1A0选择D13、D12、D11、D10上的数据在Y1进行输出，芯片的S2端有效（即高电平）可以通过A1A0选择D23、D22、D21、D20上的数据在Y2上进行输出。根据这个特性，可以将计数器的Q1Q0分别接在A1A0上，将Q2接在S2上，Q2'接在S1上，可以构成数据选择器的三输入。双四选一数据选择器的逻辑表达式为Y1=（D10（A1'A0'）+D11(A1'A0)+D12(A1A0')+D13(A1A0))S1,Y2=（D20（A1'A0'）+D21(A1'A0)+D22(A1A0')+D23(A1A0))S2

6.2.1红色LED灯模块

6.2.1.1设计思路

根据表5.1可知，当计数次数达到3，4，6，7时，即74H153的信号输入分别为2（010），3（011），5（101），6（110）时，红色LED灯会亮，其他输入情况下都是灭的。根据双四选一数据选择器的逻辑表达式可以得到,红色LED灯的逻辑表达式为Y=（D12(A1A0')+D13(A1A0))S1+（D21(A1'A0)+D22(A1A0'))S2.

6.2.1.2原理图设计

根据红色LED灯的逻辑表达式可知，D12,D13，D21,D22为有效，即接上5V电源，其他管脚接地。输出Y1，Y2应取反后与非输出给红色LED灯。原理图如图6.2.1.2

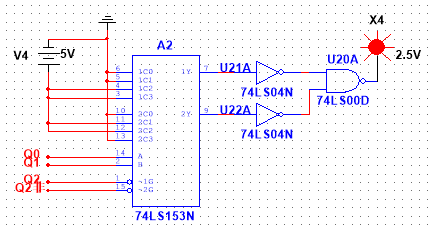

图6.2.1.2 红色LED灯模块原理图

6.2.2黄色LED灯模块

6.2.2.1设计思路

根据表5.1可知，当计数次数达到2，4，5，6时，即74H153的信号输入分别为1（001），3（011），4(100),5（101）时，黄色LED灯会亮，其他输入情况下都是灭的。根据双四选一数据选择器的逻辑表达式可以得到,黄色LED灯的逻辑表达式为Y=（D11(A1'A0)+D13(A1A0))S1+（D20(A1'A0')+D21(A1'A0))S2.

6.2.2.2原理图设计

根据黄色LED灯的逻辑表达式可知，D11,D13，D20,D21为有效，即接上5V电源，其他管脚接地。输出Y1，Y2应取反后与非输出给黄色LED灯。原理图如图6.2.2.2

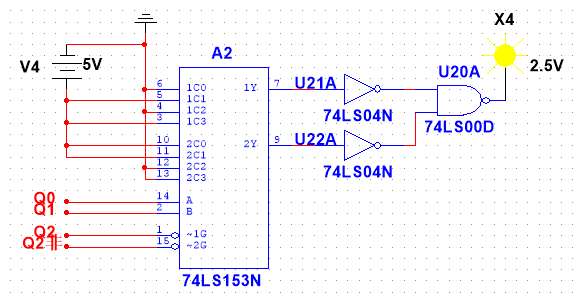

图6.2.2.2 黄色LED灯模块原理图

6.2.3绿色LED灯模块

6.2.3.1设计思路

根据表5.1可知，当计数次数达到1，4，5，7时，即74H153的信号输入分别为0（000），3（011），4（100），6（110）时，绿色LED灯会亮，其他输入情况下都是灭的。根据双四选一数据选择器的逻辑表达式可以得到,绿色LED灯的逻辑表达式为Y=（D10(A1'A0')+D13(A1A0))S1+（D20(A1'A0')+D22(A1A0'))S2.

6.2.3.2原理图设计

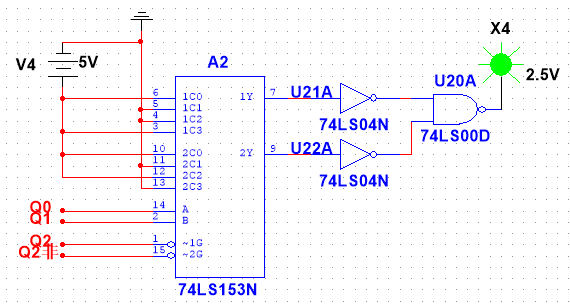

根据绿色LED灯的逻辑表达式可知，D10,D13，D20,D22为有效，即接上5V电源，其他管脚接地。输出Y1，Y2应取反后与非输出给绿色LED灯。原理图如图6.2.3.2
