少走弯路 → PlantUML网站推荐

已于 2022-12-08 00:16:01 修改
阅读量3.1k 收藏 10
点赞数 3
分类专栏： 实用工具 文章标签： plantuml
于 2022-12-07 23:19:46 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/LosingCarryJie/article/details/128228474
版权

PlantUML官网

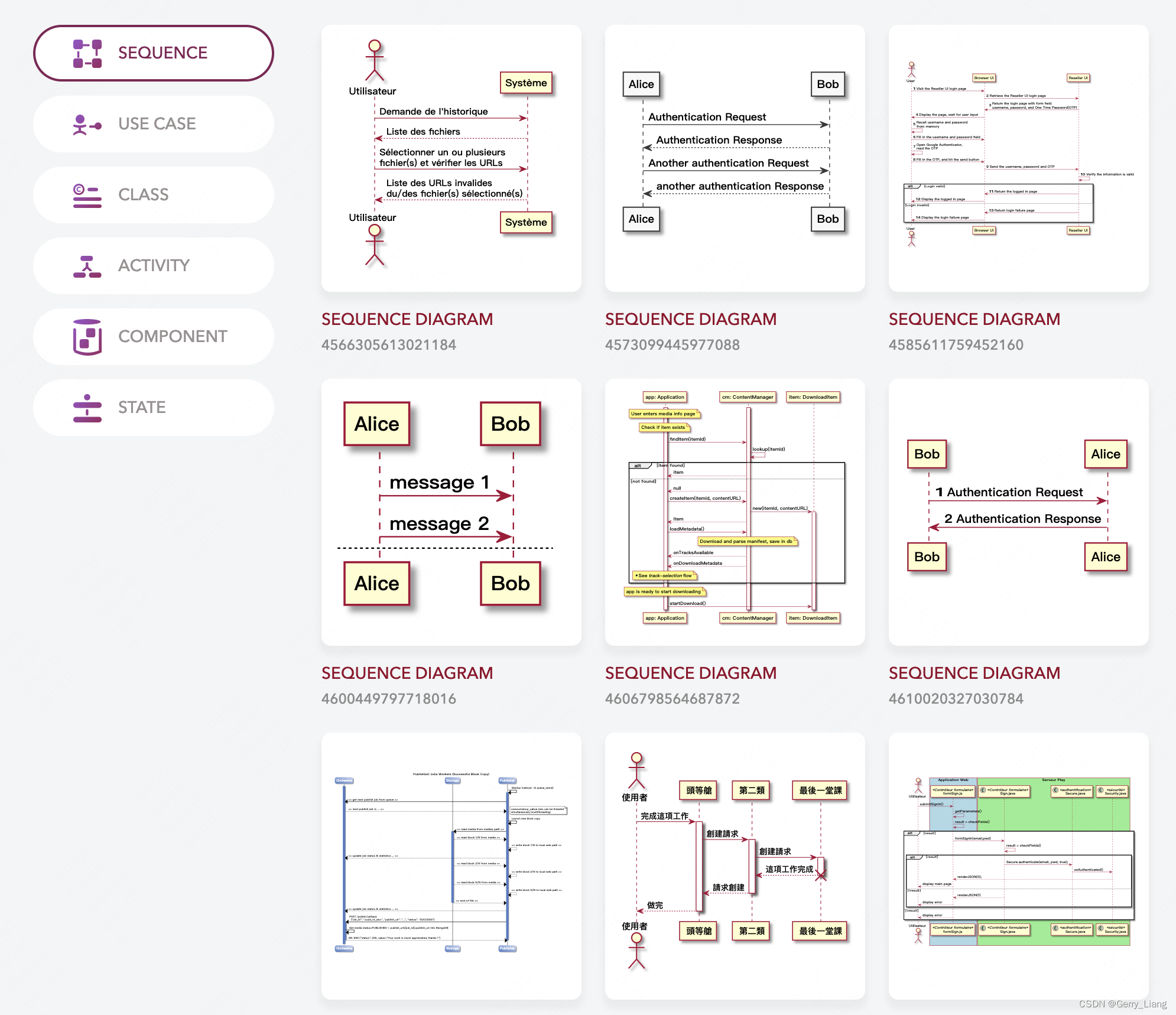

Real World PlantUML 建议画图前从这里拷贝模板

PlantUML在线编辑 虽然简洁但是比官网好用的多

PlantUML 在线编辑器画面美观推荐使用
在这里插入图片描述

文章目录

类图

一直都没搞懂 关联，依赖，组合，聚合的关系，看了视频稍微明白了一点

10 分钟学会 UML 类图（UML Class Diagram Tutorial）

继承、实现、依赖、关联、聚合和组合

我的理解，如有不对还请指正~

  • 依赖 比如A类的test(B b) 方法 就算是对B有依赖 ⭐️(关系程度，星多说明关系越紧密)
  • 关联 比如A类的成员变量就是 mB 就算是对B有关联 ⭐️⭐️
  • 聚合 关联关系的一种特殊形式，强调整体和部分的关系，比如Car类中成员变量是 BenchCar，但是BenchCar定义到了Car类之外，删除了Car类不影响BenchCar类 ⭐️⭐️⭐️
  • 组合 关联关系的一种特殊形式，强调整体和部分的关系，比如Car类中成员变量是 BenchCar，但是BenchCar定义到了Car类里面，删除了Car类，BenchCar类也没有了 ⭐️⭐️⭐️⭐️
