PlantUML--开源free且好用的UML绘制工具

PlantUML

继StarUML后，又发现个好用的且开源free的UML绘制软件–PlantUML

在线版本，plantUML地址

https://www.plantuml.com/plantuml/uml/SyfFKj2rKt3CoKnELR1Io4ZDoSa700001

可以输入数据画出自定义类图。

然而当类图的结构过大的时候，网页版无法导出svg和png图片。因此需要在本地部署画图软件。

当然官方给出了本地free部署方法。

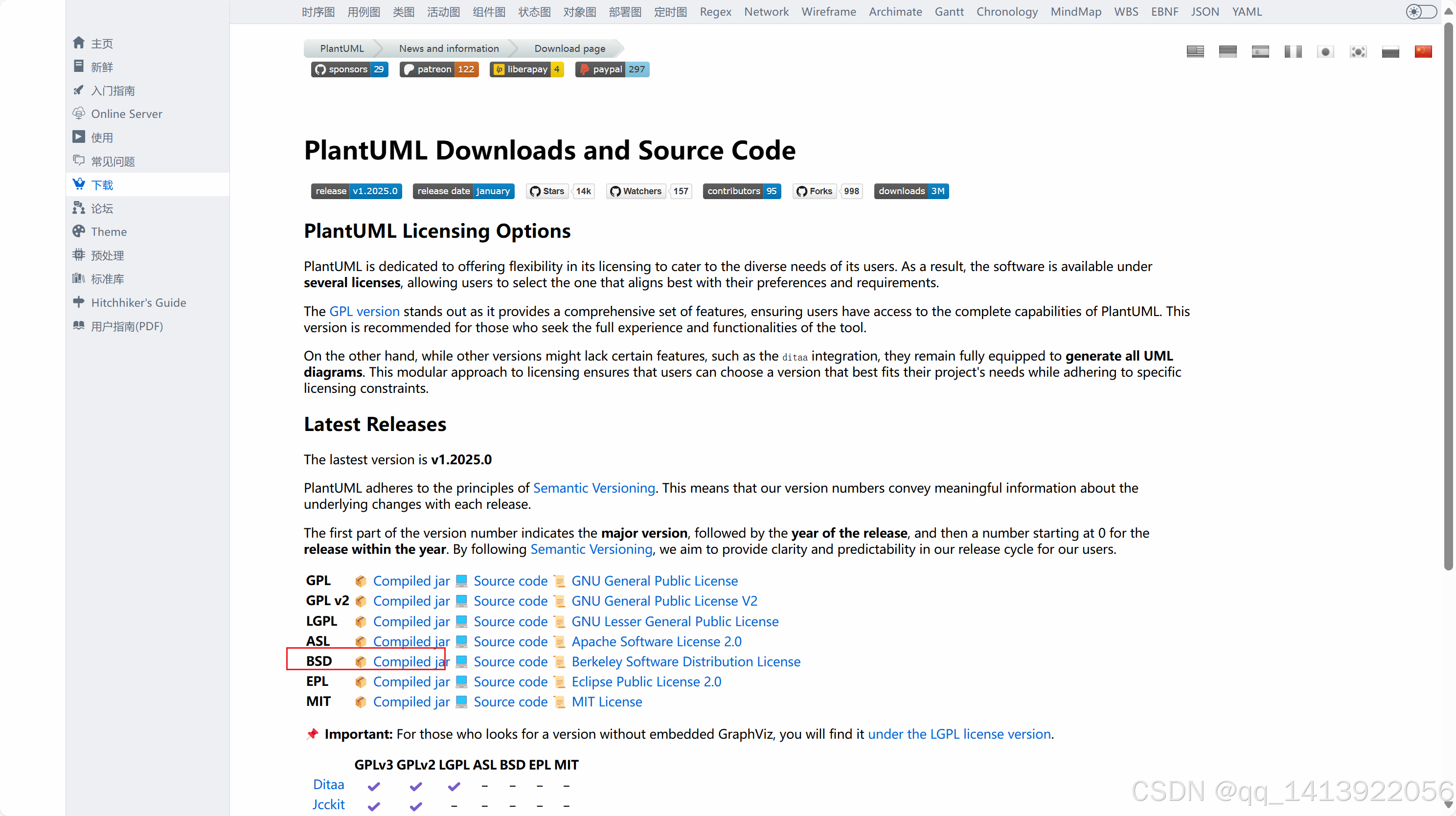

jar包下载地址

https://plantuml.com/zh/download

我选择下载的是这个版本bsd好像是普通版，这个无所谓吧。

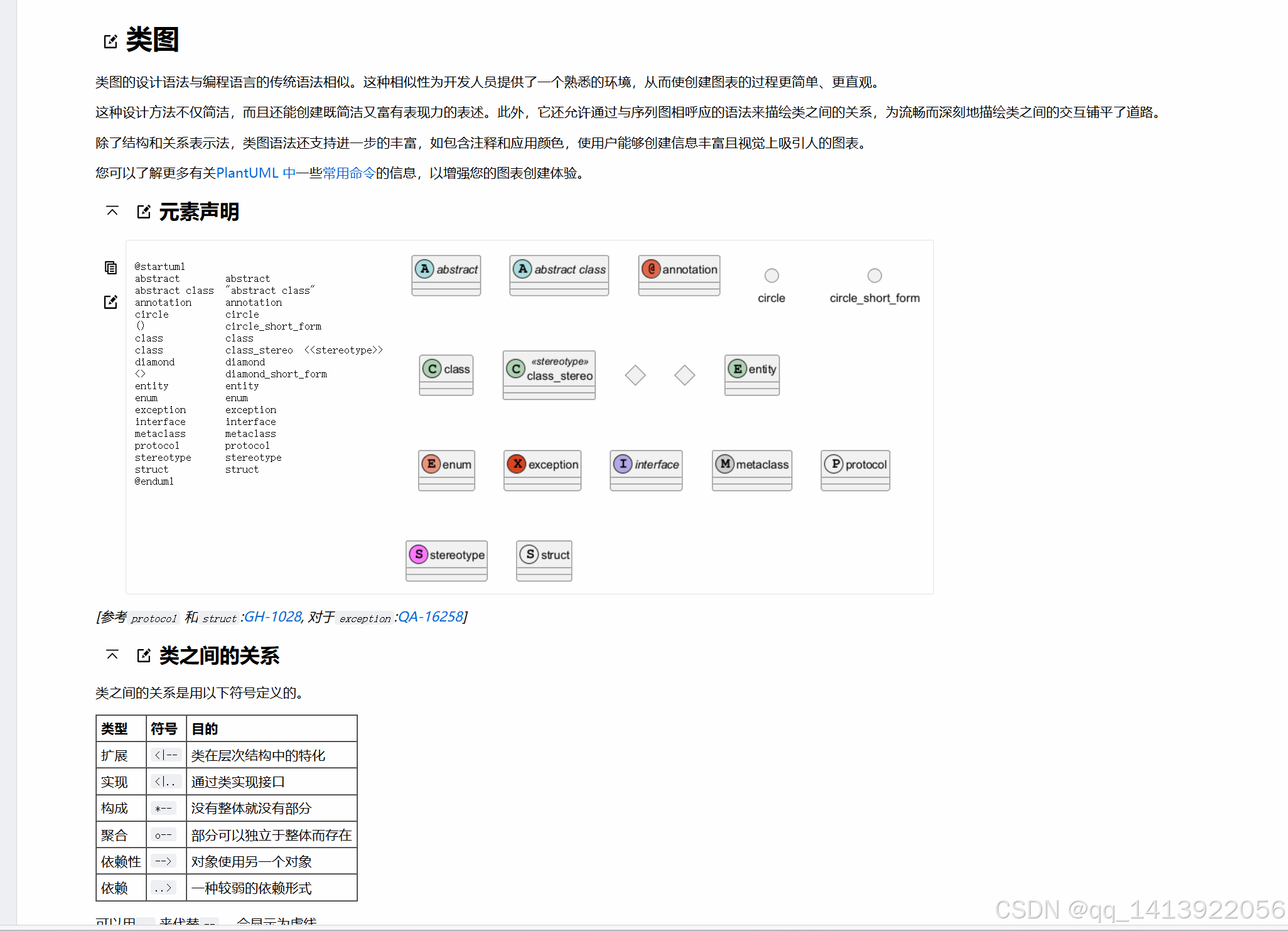

接下来是类图的语法和使用说明

https://plantuml.com/zh/class-diagram

---

最最最重要的–使用说明

首先，直接将"file"文件作为输入，会得到输出–一张svg的图。

java -jar plantuml-bsd-1.2025.0.jar file -tsvg

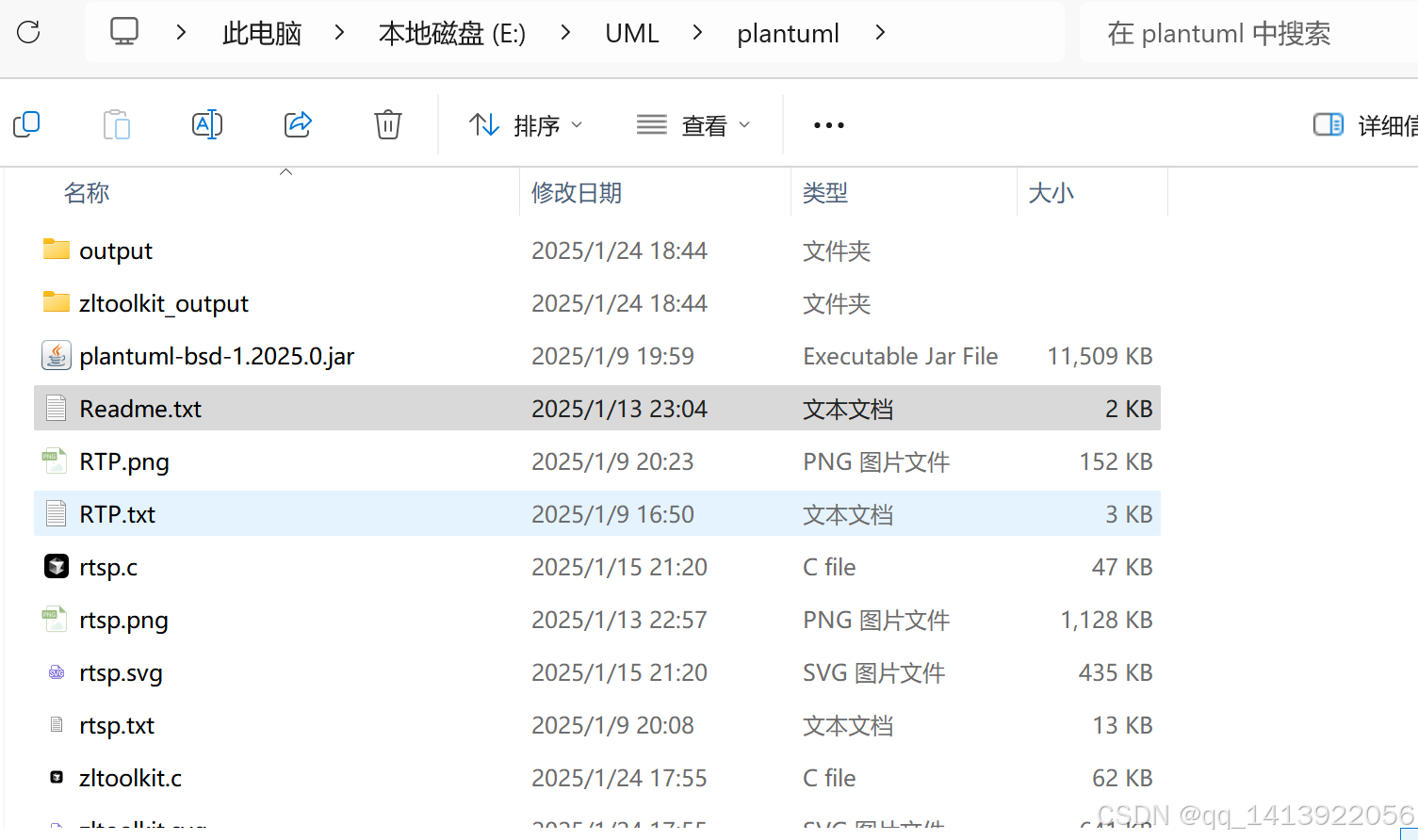

这里.c文件就是输入文件“file”。.svg就是输出图。

这就生成了，由rtsp.c会得到rtsp.svg的一张图。

更加详细的使用说明，请参考下面的官方链接。

https://plantuml.com/zh/command-line

最后，我们看看效果

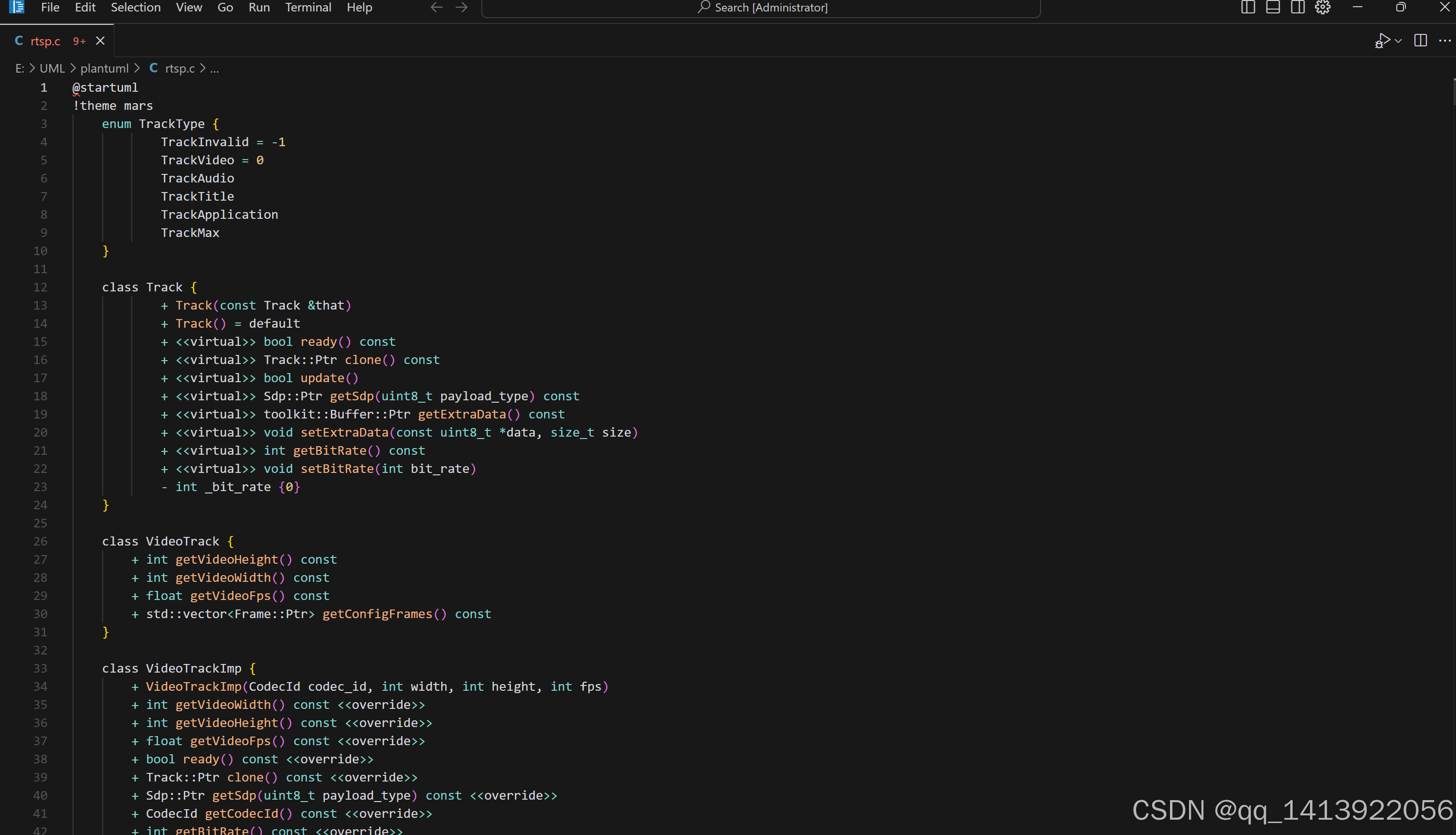

需要注意的是，这里的.c不是C语言的文件。这里的类图文件遵循plantUML语法，就是类图的抽象表达。

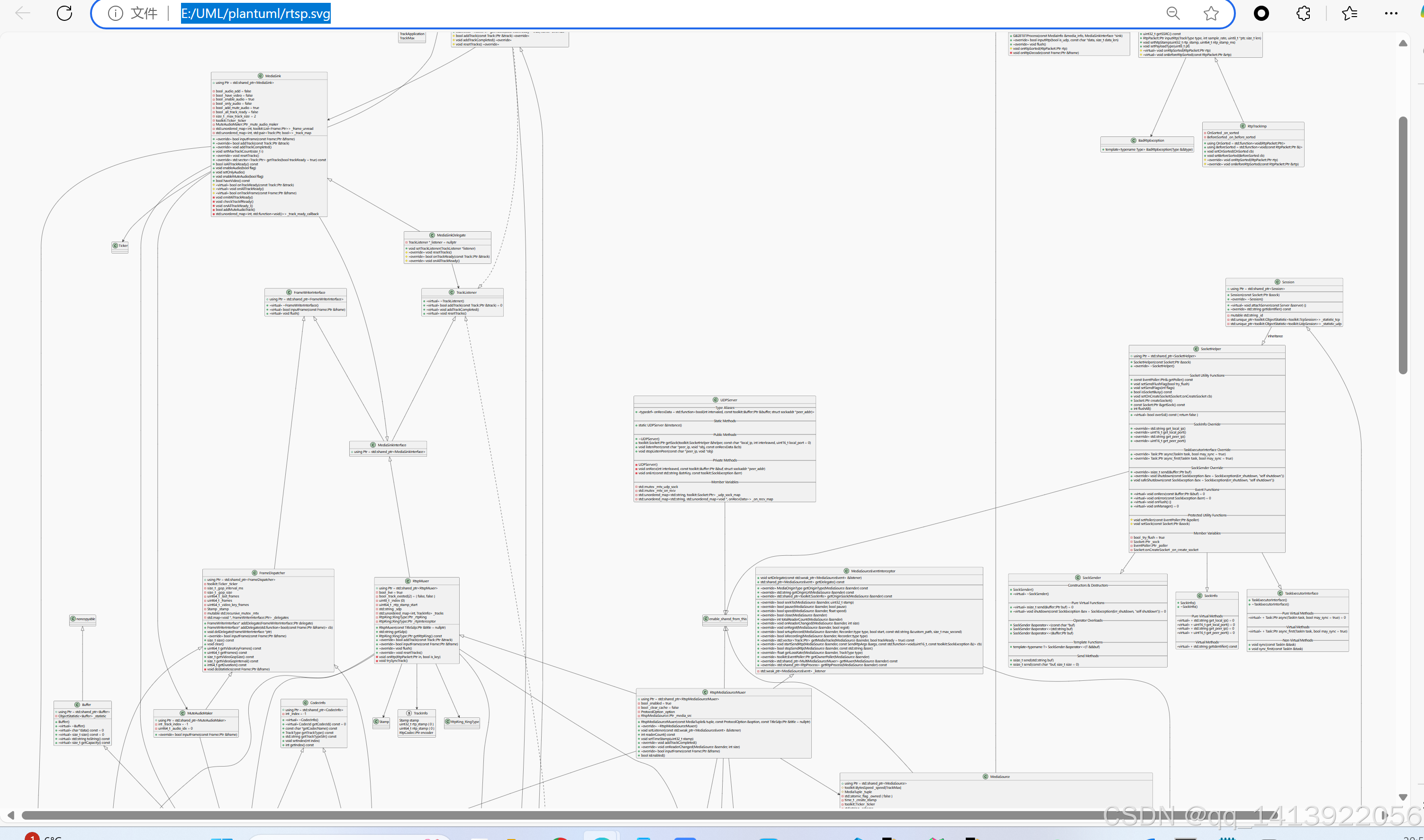

如上所示就是最终要得到的类图，这是一个开源项目ZLMediaKit的部分类图结构。这么庞大的UML自己总结起来肯定费劲啊，但是相信大家都会想起我们的好助手ChatGPT-4o，当然现在的deepseek也可以，但是目前好像反应很慢。

😀绘制UML是为了更宏观的看待一些开源项目，增强自己的理解。
