AMS1117输入电源加反后换元件

前言

从一块空板子，开始从电源输入部分开始焊接。
准备先将电源输入部分焊完了，先试试，如果电源部分的输入输出电压都正常，再焊接其他子电路。

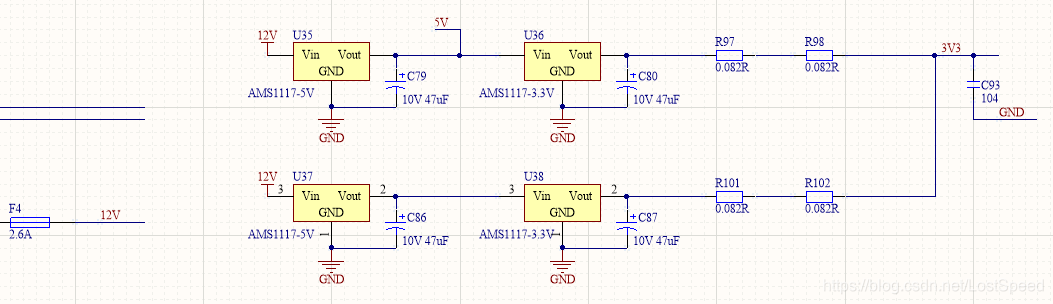

原理图如下

除了C93没焊接，其他都焊接上了。
没想到用直流电源引出的12V电在板子上12V和GND之间加反了。就生生的在眼皮子底下将电源加反了…

上电后，没到2秒，就看到C86炸成2半了。赶紧将直流电源关掉。
看其他3颗47uf电容，颜色没啥变化。

将C86扒拉下来，又换上一个47uf/50v的钽电容。
将电源插针方向调对，重新上电。

点了2秒，看到U35冒烟了。
将U35, U37都换了新ASM117-5V.
重新上电。

点了2秒，又看到U35冒烟了。
这下有点明白了，C79虽然没炸，可能也快不行了。

将C79, U35都换成新的，重新上电，点了一会，都正常。

总结

如果因为电源加反，将LDO烧了，要将这LDO的滤波电容（有极性电容）一起换掉。即使没炸，因为电流过的大了，也毁的差不多了。

如果手头料少的时候，第一次换器件时，就将电容一起换了，那就可以省一个LDO.
