零基础DIY/嵌入式教程-AMS1117稳压芯片使用教程-引脚说明

视频教程链接：零基础DIY教程-基本原理图搭建讲解-AMS1117稳压芯片--讲解教程（4）_哔哩哔哩_bilibili

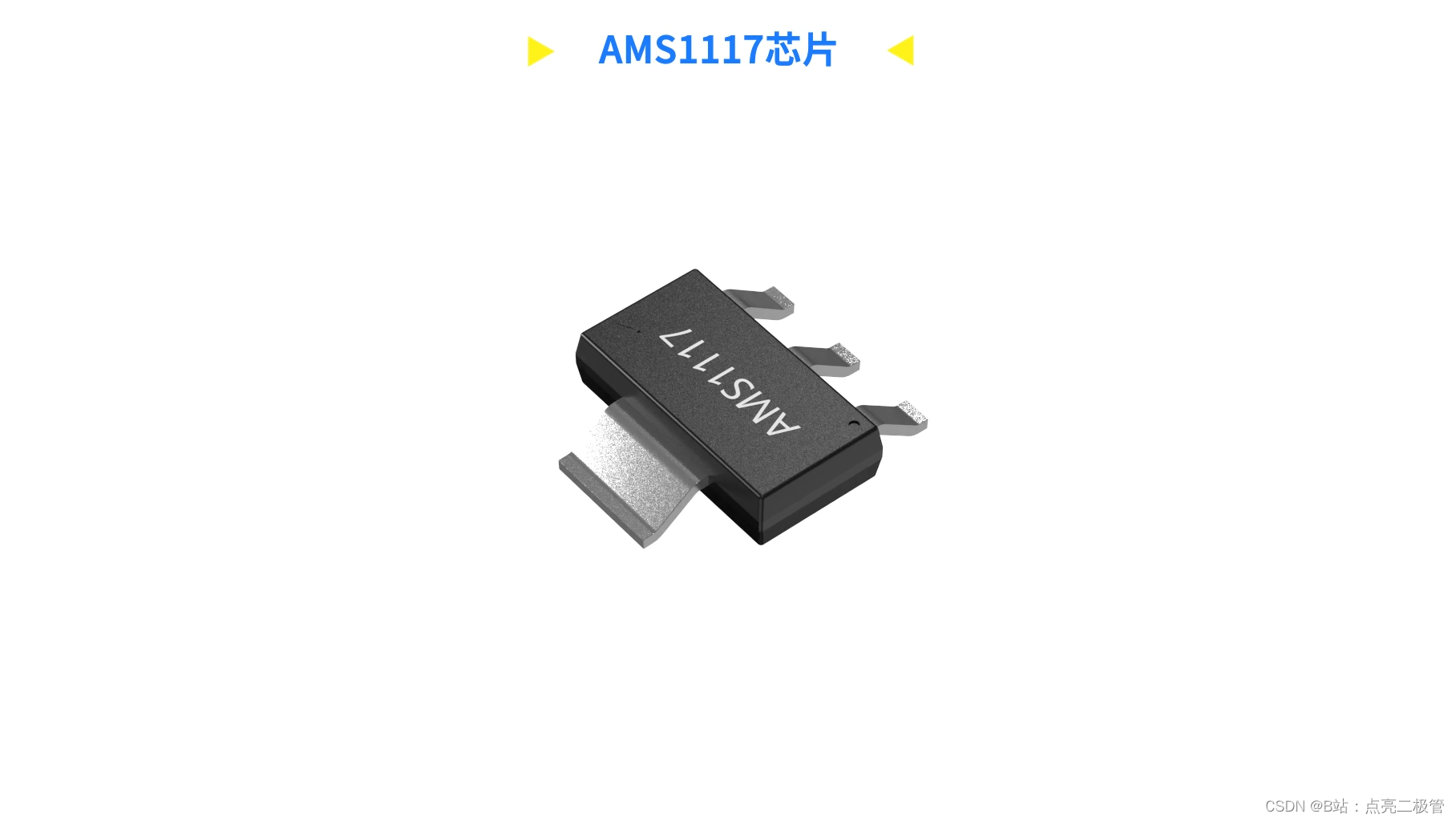

Hi，今天我们来学习一款芯片，AMS1117稳压芯片

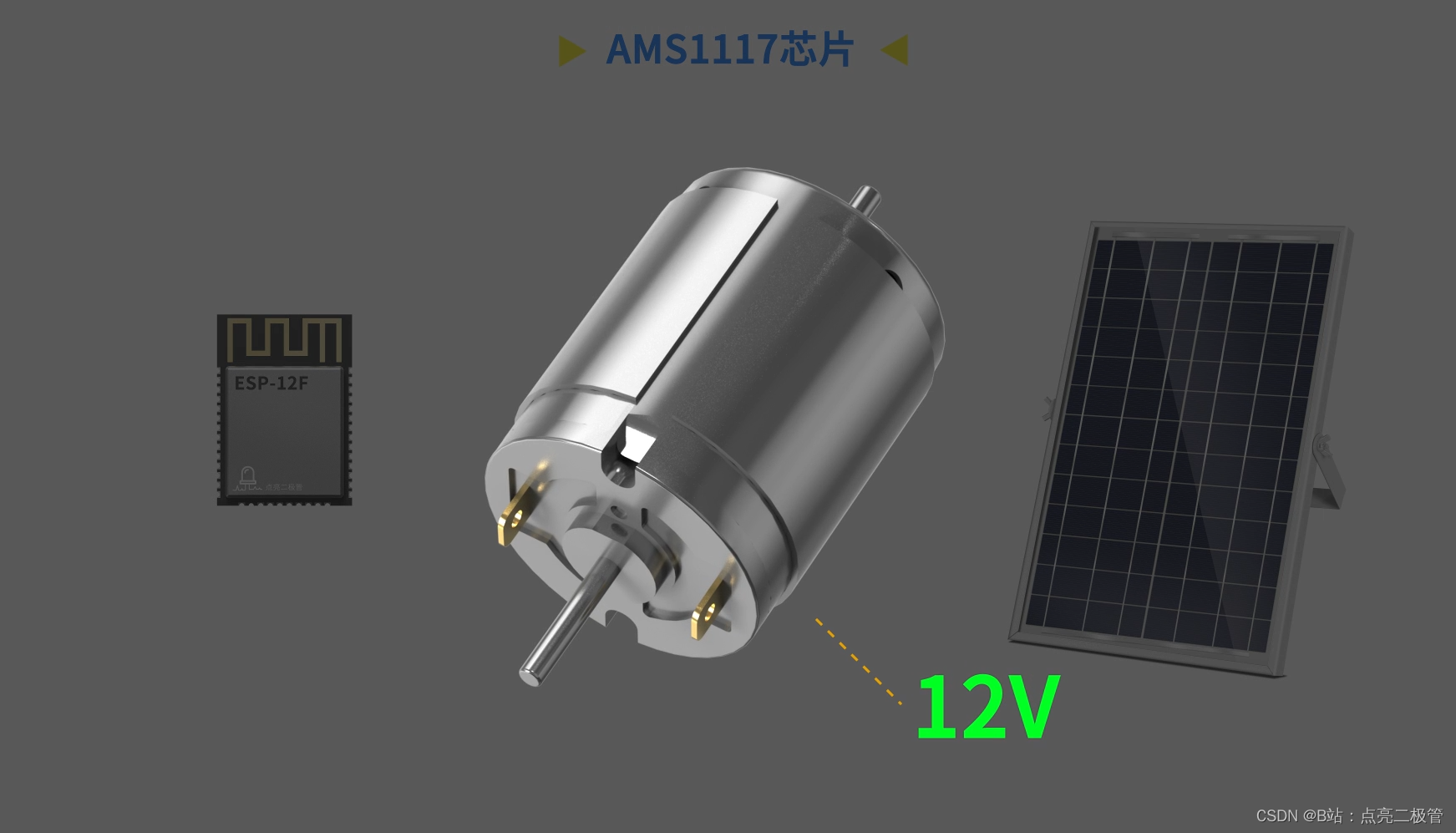

我们都知道，身边的电子元器件都有它们的工作电压，比如像电机，有的就需要12V

假如我们想DIY一个风扇的话，供电接口又是我们常用的标准Typec的话，那么正常我们标准Typec接口5V是不能驱动12V的电机，这时我们就需要升压芯片及相关的外围元器件使Typec接口的5V诱骗至12V以上进而让电机带动风扇转动起来。

而本节课，我们不聊升压芯片，我们来聊聊稳压，有了上面升压的例子，我们很容易就想到稳压的作用是将5V稳压至更低的电压使得元器件能正常工作。

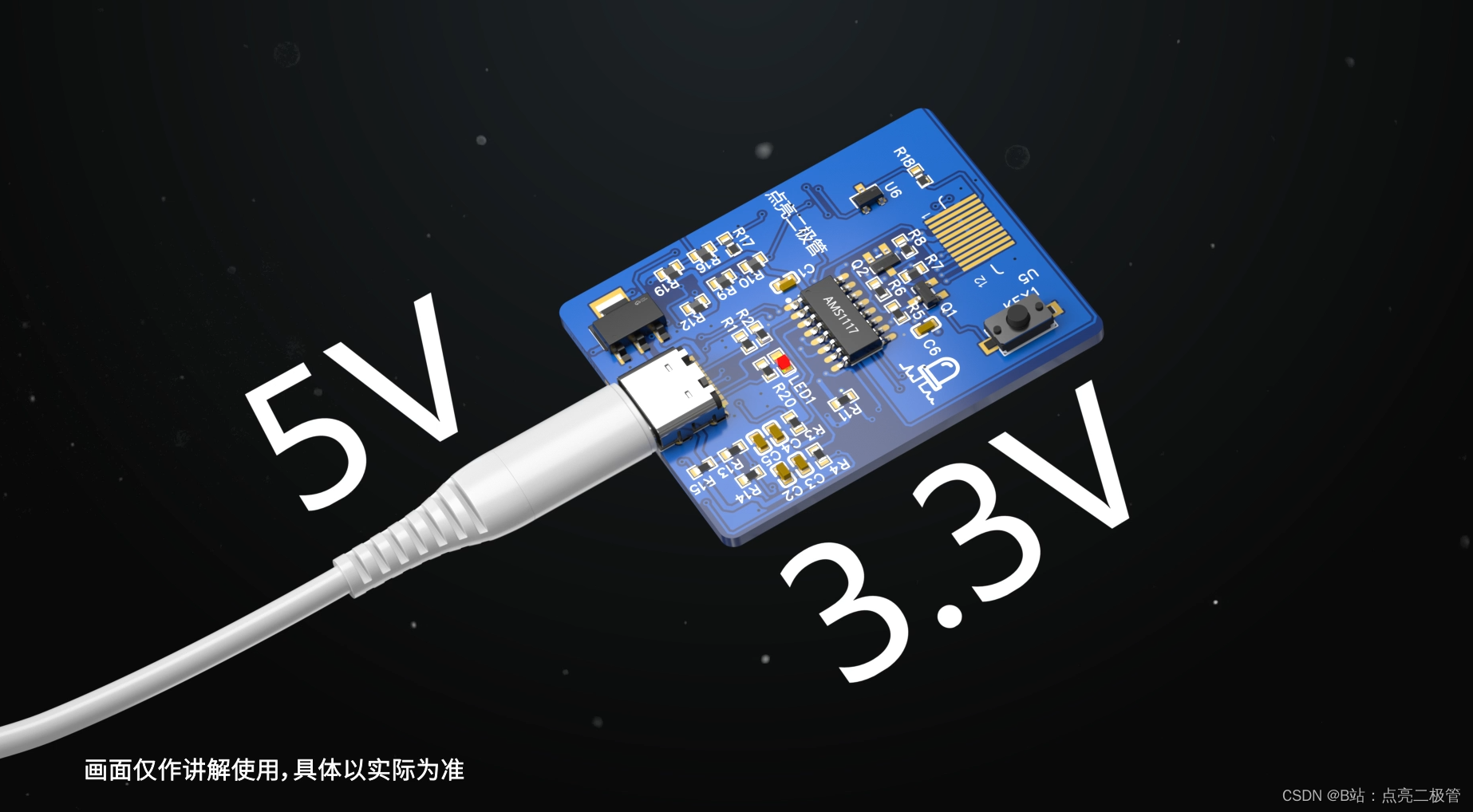

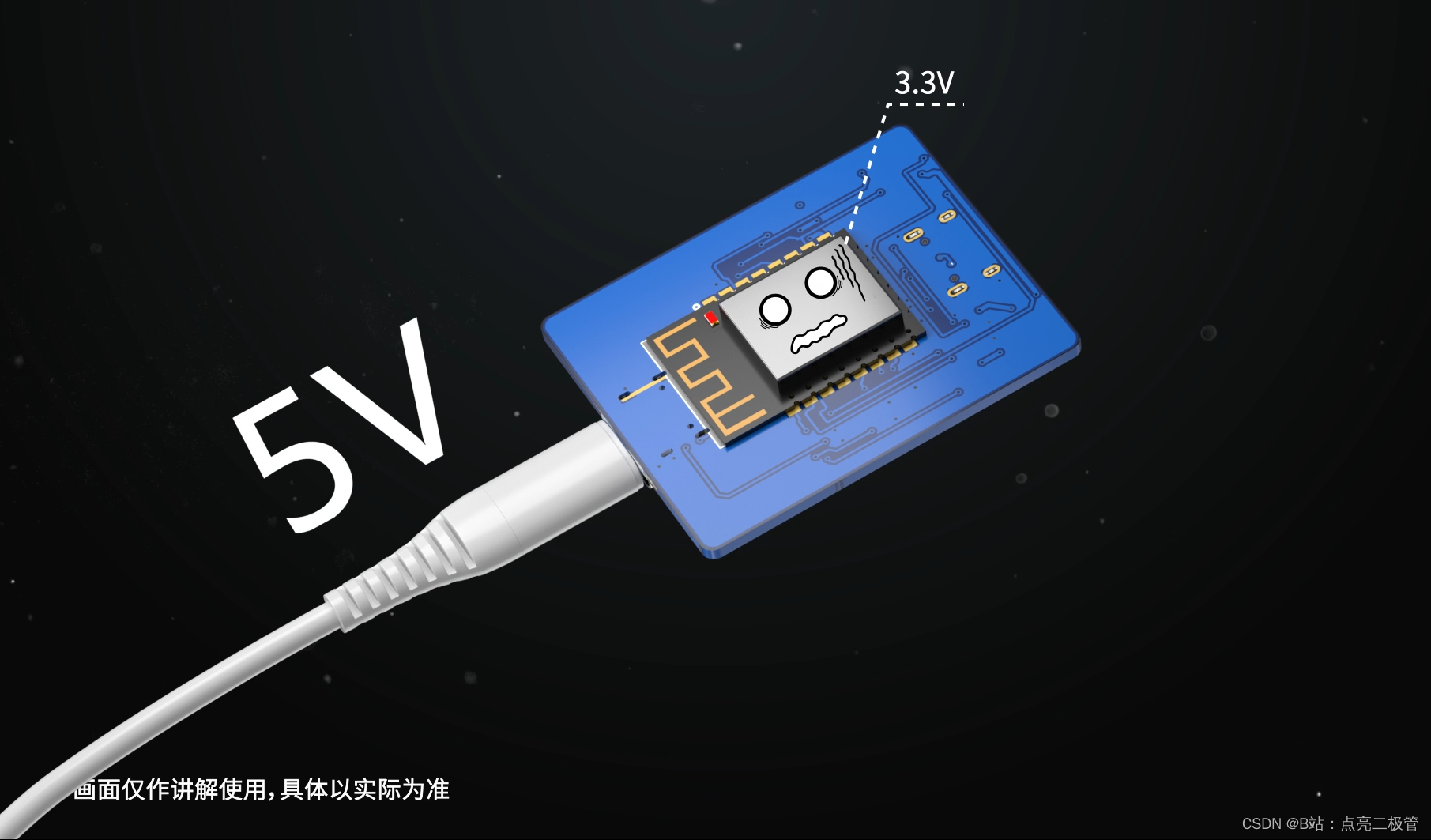

AMS1117是一个正向低压差稳压器，这里的低压差指的是，输入输出的压差可以很小。举个例子，我们DIY常用的ESP12F它就只需要3.3V电压，拿Typec接口5V为整块板子供电，假如我们将5V直接接到ESP12F时，ESP12F会因电压过高而造成损坏，

所以我们需要通过AMS1117稳压至3.3V单独为ESP12F供电，它的压差在5-3.3=1.7V，AMS1117可以满足我们的需求。

AMS1117有两个版本，固定输出版本和可调版本，固定输出电压为这么几个，1.5V、1.8V、2.5V、2.85V、3.0V、3.3V、5.0V，其中固定输出电压我们常用的是3.3V。

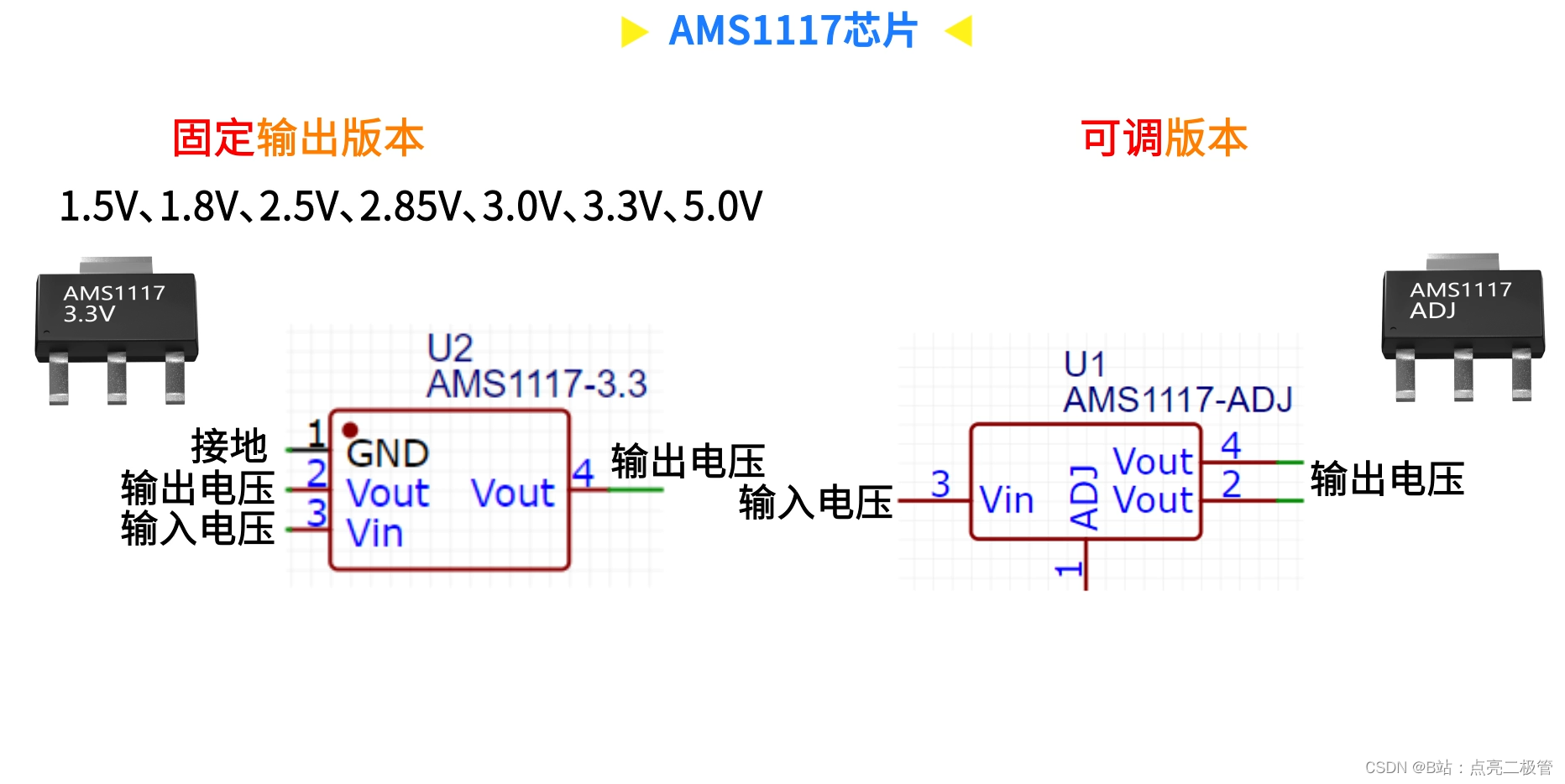

它们两个的实物在外观上几乎相同，除了表面的丝印，带ADJ的为可调版本，带数字几伏的为固定数值输出的版本，我们再来看下它们的各个引脚，可调版本的1号角为ADJ，这个一会再细讲，固定输出版本的一号脚为GND接地，固定输出版本和可调版本的3号脚为Vin接输入电压，2，4号脚均为Vout接输出电压。

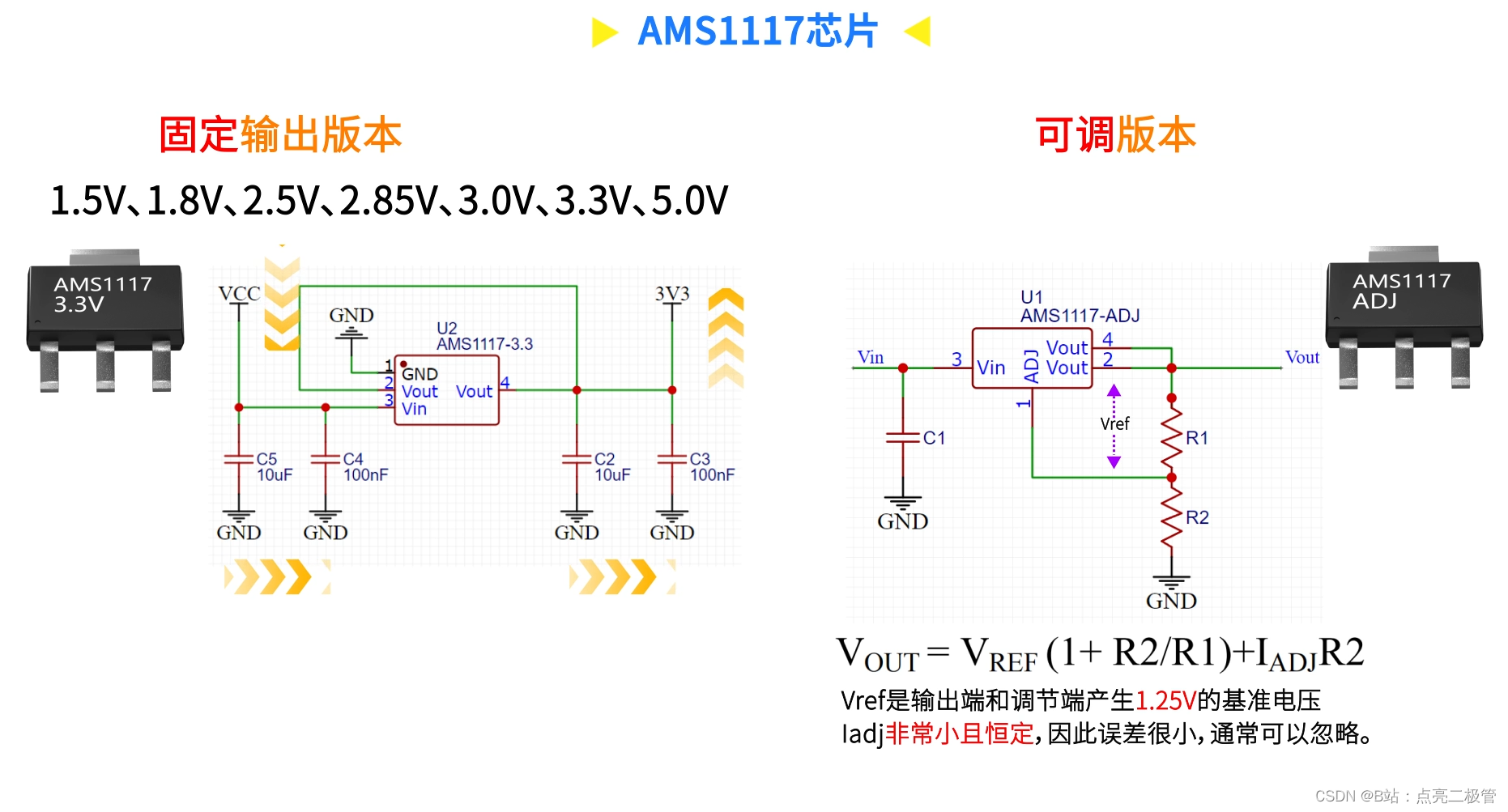

来看到可调版本的接线图，从左往右可以很清晰的看到，输入电压Vout进来经两个电阻进而输出电压，我们可以通过调节两个电阻的阻值来调整输出电压，这里还有个具体的公式可以计算

其中Vref是输出端和调节端产生1.25V的基准电压，Iadj非常小且恒定，因此误差很小，通常可以忽略。

再来看到固定输出电压3.3V版本的接线图，通常我们Typec接口5V进来经过两组滤波电容，然后再输出到稳定的3.3V电压给元器件供电
