PCBToolkit初步使用

前言

查资料时, 看到PCBToolkit可以看PCB线宽和过孔的载流, 装一个试试.

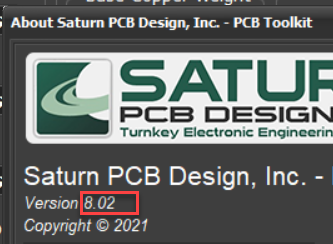

版本

请添加图片描述

最保守的条件

环境温度25度, 温升1度

这样的条件,就是过了电流后, 板子上的线温度基本不变时, 所能过的载流.

PCB线宽=10mil的载流

计算条件

环境温度25度, 温升1度

板材FR4

直流电压

外层走线, 线宽10mil, 板厚1.6mm, 铜厚1oz, 没有二次覆铜, 非平行走线

此时可以过280MA电流

请添加图片描述

PCB线宽=20mil的载流

计算条件

环境温度25度, 温升1度

板材FR4

直流电压

外层走线, 线宽20mil, 板厚1.6mm, 铜厚1oz, 没有二次覆铜, 非平行走线

此时可以过440MA电流

PCB线宽=40mil的载流

计算条件

环境温度25度, 温升1度

板材FR4

直流电压

外层走线, 线宽40mil, 板厚1.6mm, 铜厚1oz, 没有二次覆铜, 非平行走线

此时可以过680MA电流

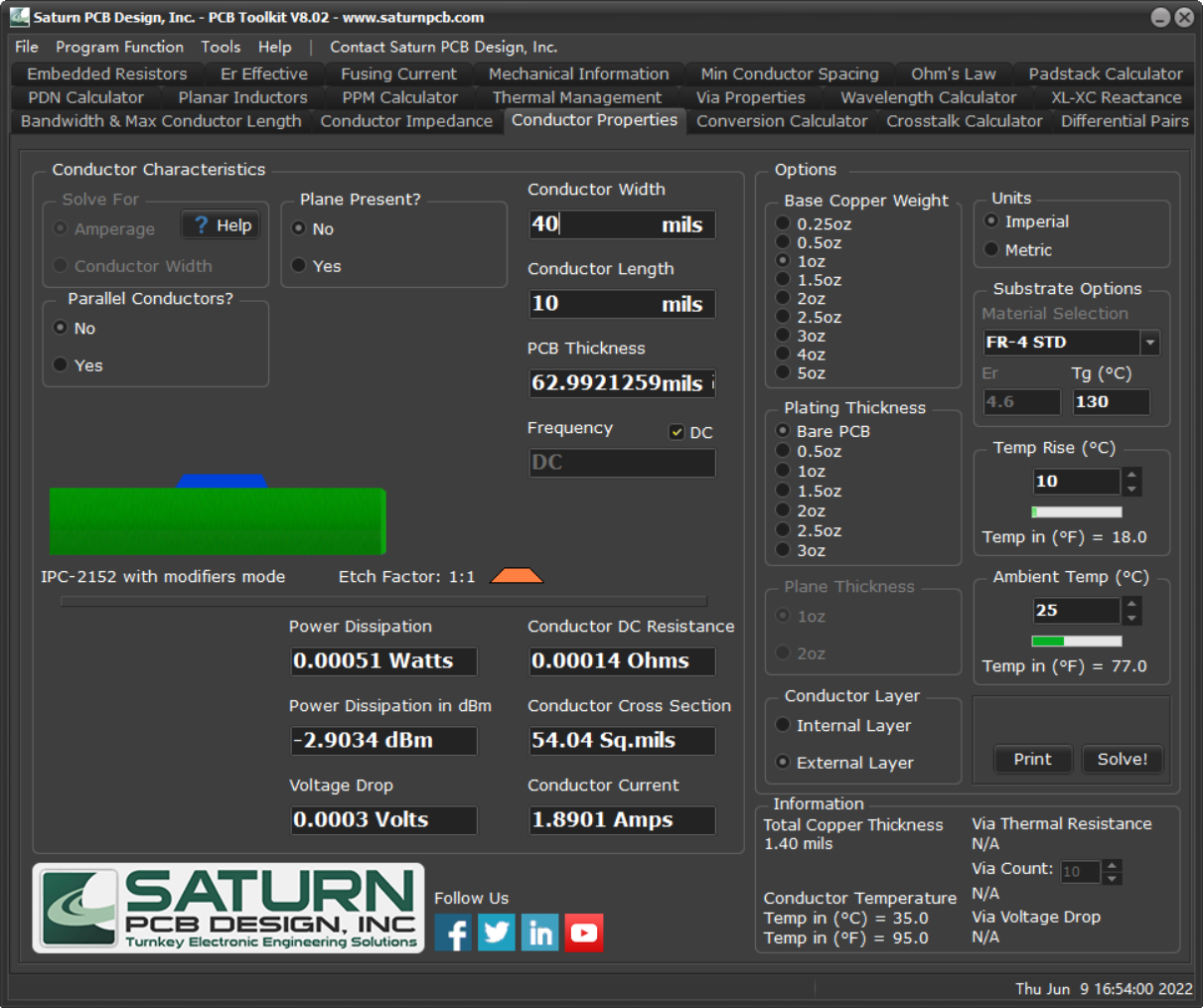

温升10度, PCB线宽=40mil的载流

40mil/温升10度, 可以过1.8A电流

请添加图片描述

温升

可以看出, 温升1度和温升10度时, 可以过的电流A数相差太多了.

网上资料讲的过流和线宽的关系, 一般都是指的温升10度.

线宽/电流关系总结

公共条件:

板材FR4

直流电压

外层走线, 板厚1.6mm, 铜厚1oz, 没有二次覆铜, 非平行走线

线宽温升1度可以过的电流数温升10度可以过的电流数
10mil280MA0.7A
20mil440MA1.2A
30mil570MA1.5A
40mil680MA1.8A

过孔/电流关系

假设公共条件为: 板材FR4, 环境温度25度, 2层板, 板厚1.6mm

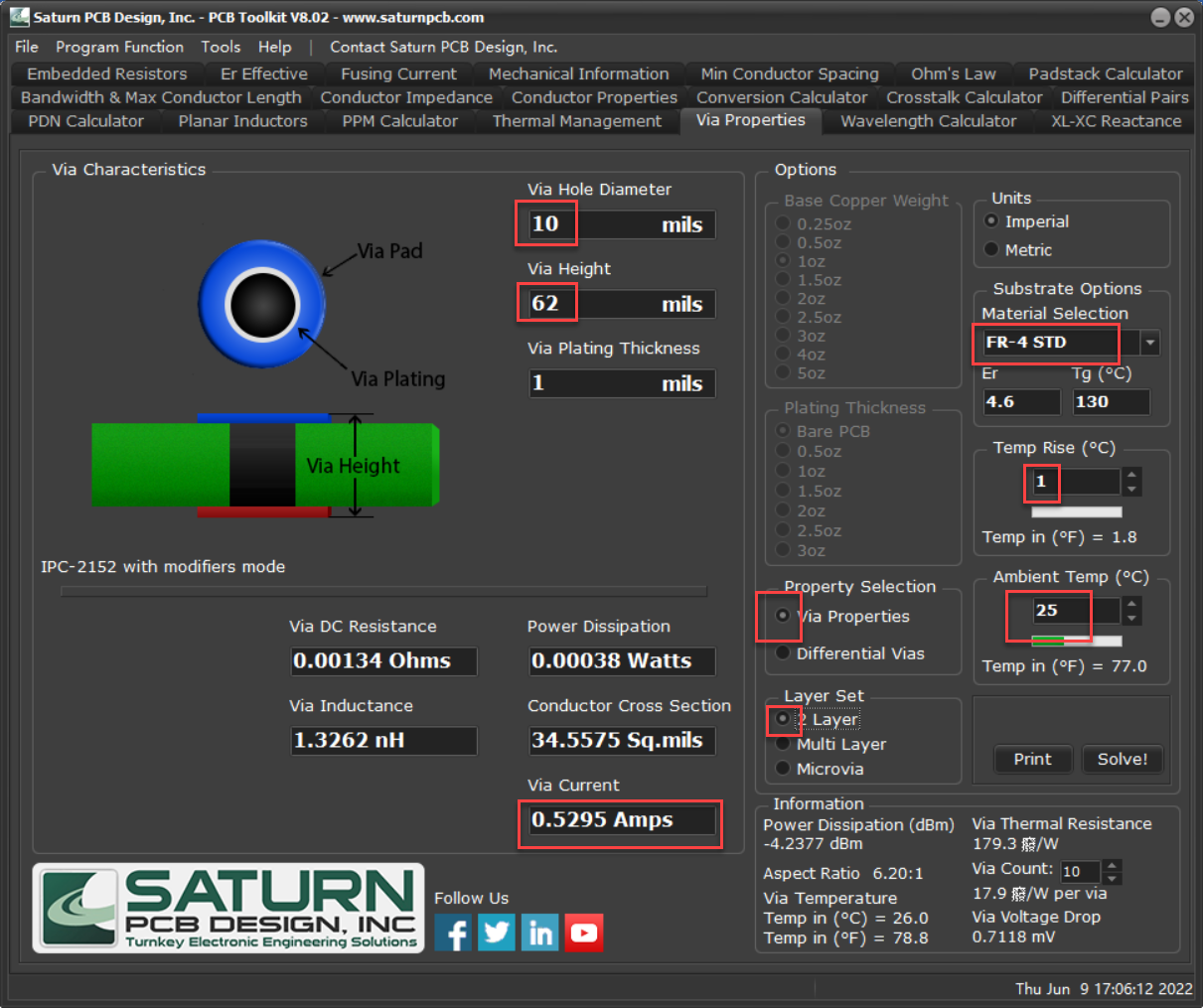

当过孔内径10mil, 温升1度时, 可以过520MA电流. 通过比较可知, 过孔直径比同样线宽的线, 过的电流大多了.

请添加图片描述

过孔内径/电力关系总结

假设公共条件为: 板材FR4, 环境温度25度, 板厚1.6mm, 2层板

过孔内径温升1度可以过的电流数温升10度可以过的电流数
6mil400MA1.1A
8mil470MA1.29A
10mil520MA1.45A
20mil770MA2.12A
28mil920MA2.5A

总结

可以看到温升10度能过的载流至少比温升1度载流大了1倍.

如果保守的算, 就按温升1度的线宽/过孔直径来. 温升1度代表上电正常工作后, 板子和线的温度基本不变.

END
