UEFI下命令参数详解快速掌握

一、简介

本文主要是总结UEFI下常用的命令的使用。

二、命令参数

2.1 UEFI命令参数及自定义编译命令

如果是UEFI固件（eg Aptio Setup Utility画面），可能是Network Stack设置里面没有打开UEFI PXE Boot，也请检查一下OpROM（Option ROM的缩写）方面的设置（在PCI、CSM里面找找），通常是没加载网卡的UEFI Option ROM

Mm命令用于查看或修改MEM（系统内存），MMIO（设备内存），IO（寄存器），PCI（PCI配置空间）和PCIE（PCIE配置空间）
命令如下：
Mm address [value] [-w 1|2|4|8] [-MEM| -MMIO | -IO|-PCI|-PCIE] [-n]
在上面的代码中，address为地址，value为要写入的值，-w后跟访问宽度，-n表示非交互式模式，如果不指定-n，则该命令进入交互模式。

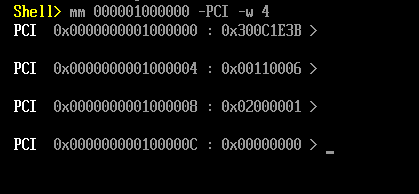

//读取PCI空间 D：01
00 01 00 00 ==> Network Controller - Ethernet controller

mm 000001000000 -PCI -w 4

2.2 驱动相关的命令

驱动类命令主要用于加载，卸载，查询驱动和驱动设备控制器。

Dh命令用于列出系统中所有设备的信息，或某个设备的相关信息。格式如下：
Dh [-l] [handle | -p <prot_id>] [-d] [-v]
说明：
[-l] 表示指定的语言显示
handle 是指UEFI Handle在系统中的编号。若没有指明handle，dh命令将列出所有设备的信息
-p <prot_id>列出所有安装了Protocol prot_id的设备信息
-d用于列出驱动相关的信息
-v用于输出verbose的信息

Device命令用于显示所有被驱动的设备信息。

Driver命令用于列出系统中的driver。

Connect用于加载驱动到设备上并启动加载的驱动。该命令的格式：
Connect [[DeviceHandle] [DriverHandle] | [-c] | [-r]]
-c用于连接控制台设备
-r用于递归扫描所有handle，发现匹配的设备和驱动就加进来，没有-r，新产生的设备将不会被连接。

Disconnect用于将驱动从设备上卸载下来。命令格式如下：
Disconnect DeviceHandle [DriverHandle [ChildHandle]] [-r]

Load命令御用加载驱动

Shell>fs0:
fs0:>load E3522X2.EFI
fs0:> load SnpDxe.efi MnpDxe.efi ArpDxe.efi Ip4Dxe.efi VlanConfigDxe.efi Udp4Dxe.efi Dhcp4Dxe.efi Mtftp4Dxe.efi Tcp4Dxe.efi

Unload用于将驱动从内存清除

 tftp 192.168.1.1 dir1/file1.dat file2.dat

2.3 网络相关命令

Ifconfig用于配置网络设备，该命令的格式如下：
Ifconfig [-?] [-c [Name]] [-l [Name]] [-s dhcp | <static > [permanent]]

ifconfig eth0 static 192.168.2.8 255.255.255.0 192.168.2.1

Name是网络适配器的名字，如etho0等
-c用于清除网络适配器的配置
-l用于列出网络适配器的配置
-s用于设备网络适配器的IP地址

Ping命令用于ping目标及其。格式如下：
Ping [ -n number] [-l size] TargetIP
-l size用于发送size字节的数据
-n number表示发送数据的次数。

Drvcfg
配置驱动

Connect
将driver绑定到指定的设备并启动driver

Drvdiag
调动Driver Disgnostis Protocol

Devices
列出所有设备

Efidecompre
解压文件

Devtree
显示设备树

Load
加载UEFI驱动

Setmode
设置串口属性

Loadpcirom
加载PCI ROM

Set
显示或修改Shell中的环境变量

openinfo 显示Protocols打开信息
reconnect 重新连接驱动与设备
