模拟寄存器开发实例总结

一. 开发背景

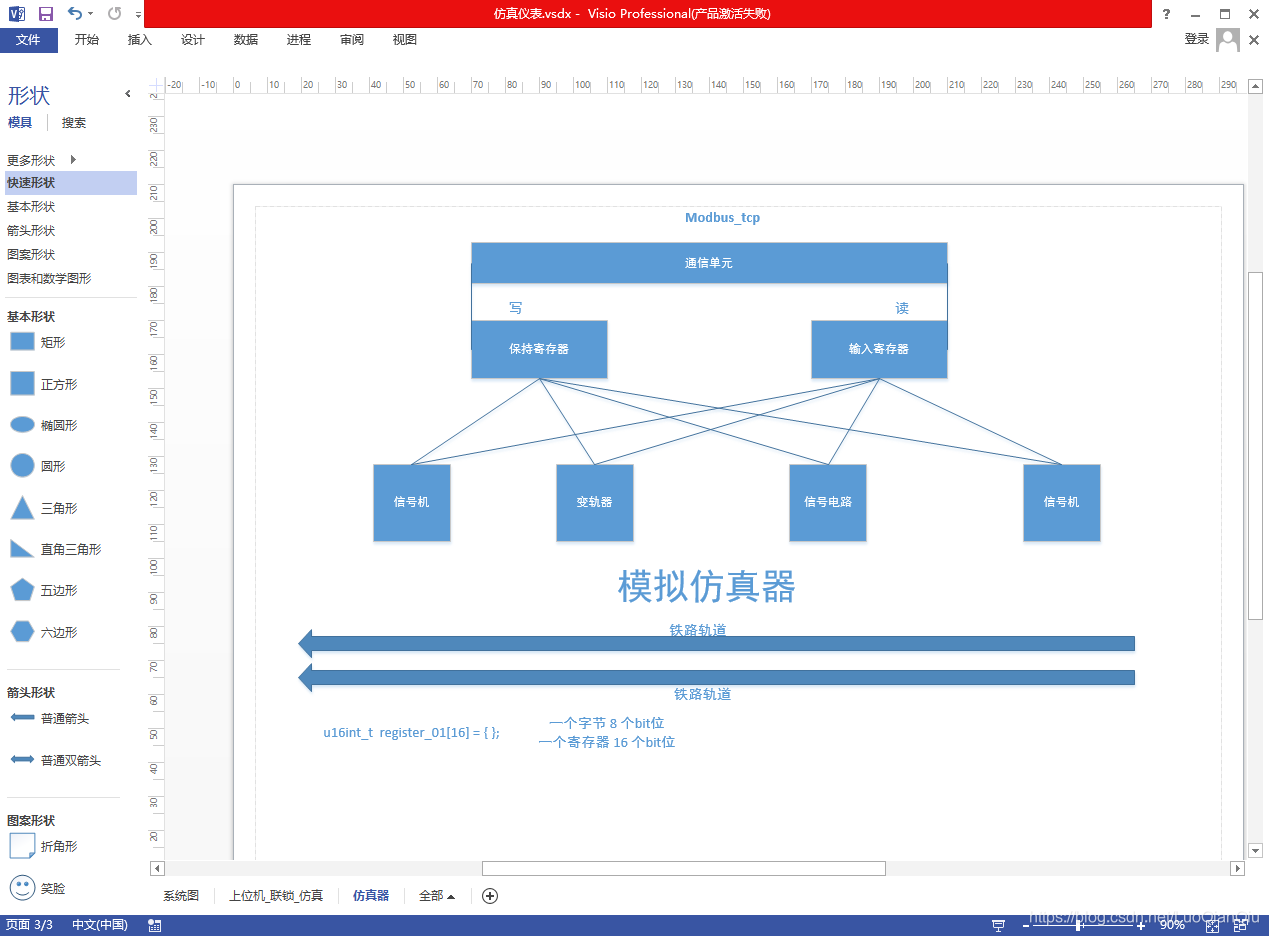

（1）模拟仿真仪表，连锁设备完布置完成后，外部铁路段，不一定同步完成，因此不能进行连锁设备的检测，这降低了，作业效率。因此有了模拟仿真器，它可以模拟铁路段上的设备，设备在程序中，体现为不同的寄存器，及寄存器上的不同位。这里程序编写虚拟寄存器，来达到仿真的效果。系统图为：

二. 仿真器部分程序
（1）写入寄存器操作，这里补充说明两个函数。
memcpy(void *dst, void *data, int count); //特点是可以使用于任何类型的数据
strcpy(char *dst, const char *data); //只能使用于字符串

程序如下：

int mbser_write_reg(struct mbserver *ms, uint8_t type, \
		u16_t start, u16_t *data, u16_t size)
{
    u16_t *tmp_pnt;     //暂存寄存器地址

    switch (type)
    {
    case REG_TYPE_INPUT:
        if(ms->input_reg == NULL)
        {
          return -1;
        }
        tmp_pnt = ms->input_reg;
        break;
    case REG_TYPE_HOLD:
        if(ms->hold_reg == NULL)
        {
          return -1;
        }
        tmp_pnt = ms->hold_reg;
        break;
    case REG_TYPE_COILS:
        if(ms->coils_reg == NULL)
        {
          return -1;
        }
        tmp_pnt = ms->coils_reg;
        break;
    case REG_TYPE_DISCRETE:
        if(ms->discr_reg == NULL)
        {
          return -1;
        }
        tmp_pnt = ms->discr_reg;
        break;
    default:
        return -1;
        break;
    }

    //数据写入寄存器
    memcpy(tmp_pnt + start, data, size * 2);

    return 1;
}

（2）寄存器读操作，程序如下：

int mbser_read_reg(struct mbserver *ms, u8_t type, \
		u16_t start, u16_t *data, u16_t size)
{
    u16_t *tmp_pnt;     //暂时，存储寄存器地址

    if(ms == NULL)
        return -1;

    //选择指定寄存器
    switch (type)
    {
    case REG_TYPE_INPUT:
        if(ms->input_reg == NULL)
        {
            return -1;
        }
        tmp_pnt = ms->input_reg;
        break;
    case REG_TYPE_HOLD:
        if(ms->hold_reg == NULL)
        {
            return -1;
        }
        tmp_pnt = ms->hold_reg;
        break;
    case REG_TYPE_COILS:
        if(ms->coils_reg == NULL)
        {
            return -1;
        }
        tmp_pnt = ms->coils_reg;
        break;
    case REG_TYPE_DISCRETE:
        if(ms->discr_reg == NULL)
        {
            return -1;
        }
        tmp_pnt = ms->discr_reg;
        break;
    default:
        return -1;
        break;
    }

    //读取寄存器数据
    memcpy(data, tmp_pnt + start, size * 2);

    return 1;
}

（3）MODBUS功能回调函数，寄存器的实际读写操作，及其实现程序：

/*****************************************************************************
 * MODBUS FUN CODE CALLBACK FUNCTIONS
 ****************************************************************************/
eMBErrorCode eMBRegInputCB(UCHAR * pucRegBuffer, USHORT usAddress, USHORT usNRegs)
{
    eMBErrorCode    eStatus = MB_ENOERR;
    int             iRegIndex;
#if 1
    if( ( usAddress >= 0 )
        && ( usAddress + usNRegs <= 120 ) )
    {
        iRegIndex = ( int )( usAddress -1)*2;
        while( usNRegs > 0 )
        {
            *pucRegBuffer++ = ( UCHAR )mbser->input_reg[iRegIndex] & 0x00FF;
            *pucRegBuffer++ = ( UCHAR )(mbser->input_reg[iRegIndex++] >> 8) & 0xFF;

            usNRegs--;
        }
    }
    else
    {
        eStatus = MB_ENOREG;
    }
#endif
    return eStatus;
}

/* 保持功能回调 */
eMBErrorCode eMBRegHoldingCB(UCHAR *pucRegBuffer, USHORT usAddress, USHORT usNRegs, eMBRegisterMode eMode)
{
    eMBErrorCode    eStatus = MB_ENOERR;
    int             iRegIndex;
#define REG_HOLDING_START  1
#define REG_HOLDING_NREGS  120
#if 1
    if( ( usAddress >= REG_HOLDING_START ) &&
        ( usAddress + usNRegs <= REG_HOLDING_START + REG_HOLDING_NREGS ) )
    {
        iRegIndex = ( int )( usAddress - REG_HOLDING_START );
        switch ( eMode )
        {
            /* Pass current register values to the protocol stack. */
        case MB_REG_READ:
            while( usNRegs > 0 )
            {
                *pucRegBuffer++ = ( UCHAR )mbser->hold_reg[iRegIndex]  & 0x00FF;
                *pucRegBuffer++ = ( UCHAR )(mbser->hold_reg[iRegIndex++] >> 8) & 0xFF;

                usNRegs--;
            }
            break;

            /* Update current register values with new values from the
             * protocol stack. */
        case MB_REG_WRITE:
            while( usNRegs > 0 )
            {
                (mbser->hold_reg[iRegIndex]) = *pucRegBuffer++;
                (mbser->hold_reg[iRegIndex++]) |= *pucRegBuffer++ << 8 ;

                usNRegs--;
            }

          //  hold_cb(REG_HOLDING_START, mbser->hold_size);        //回调函数
        }
    }
    else
    {
        eStatus = MB_ENOREG;
    }
#endif
    return eStatus;
}

三. 调试程序

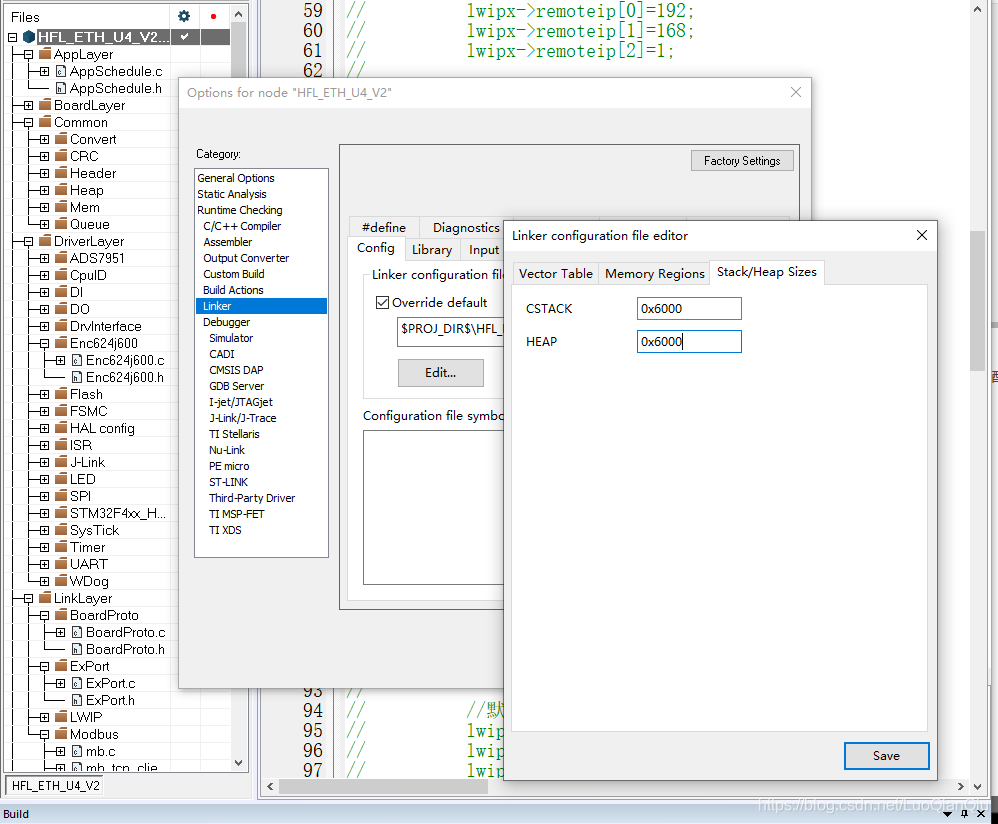

（1）程序使用了 malloc（ ）函数，即需要开辟堆栈空间，IAR中需要进行一些配置。
操作顺序是：options -> Linker -> Edit… -> Stack/Heap Sizes 。如图：

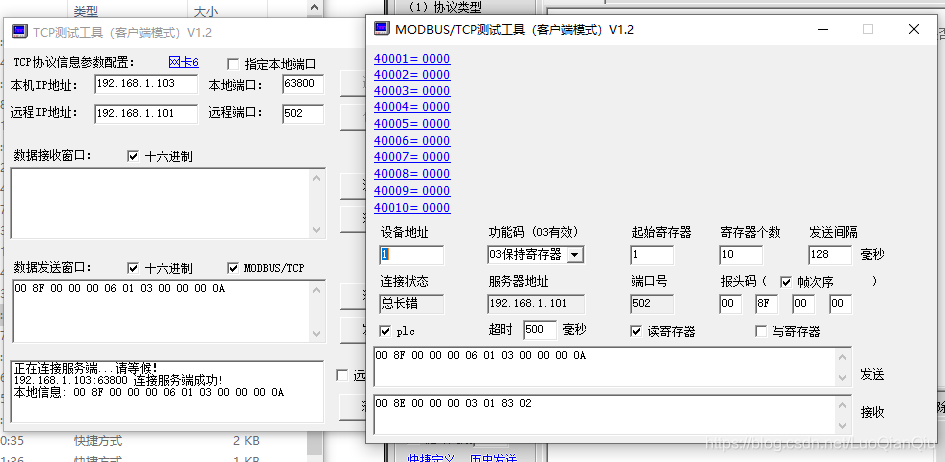

（2）打开TCP_MODBUS软件测试工具，前面的文章中，有相关的文章，点MODBUS/TCP按钮，就会弹出右侧的窗口，蓝色数字，分别是地址，和数据。编辑框的数字根据程序的配置情况，进行编辑。这里可以进行数据的收发操作，对照IAR调试数据。最终完成程序的调试，定版。

四. 总结
（1）调试程序时，要先打开调试工具，配置好ip地址，串口等，点击自动连接，设置循环时间，不能为0。
（2）要善于观察，善于比对试验现象的前后不同，推测问题的原因，然后，根据原因进行调试。最终，确定推论。得到一个确定的想要的答案。
