STP 全网最详解

《STP 全网最详解》属于博主的“生成树”专栏中，想要了解更多关于“RSTP”和“MSTP”的内容请点击主页面跳转到相应“生成树”专栏，博主会持续更新，以打造出”生成树”的全网最详细的知识体系。

一.前言

• 以太网交换网络中为了进行链路备份，提高网络可靠性，通常会使用冗余链路。但是使用冗余链路会在交换网络上产生环路，引发广播风暴以及MAC地址表不稳定等故障现象从而导致用户通信质量较差，甚至通信中断。为解决交换网络中的环路问题，提出了生成树协议STP(Spanning Tree Protocol)。
• 运行STP协议的设备通过彼此交互信息发现网络中的环路，并有选择的对某个接口进行阻塞，最终将环形网络结构修剪成无环路的树形网络结构，从而防止报文在环形网络中不断循环，避免设备由于重复接收相同的报文造成处理能力下降。

二.生成树技术概述

1.技术背景：二层交换机网络的冗余性与环路

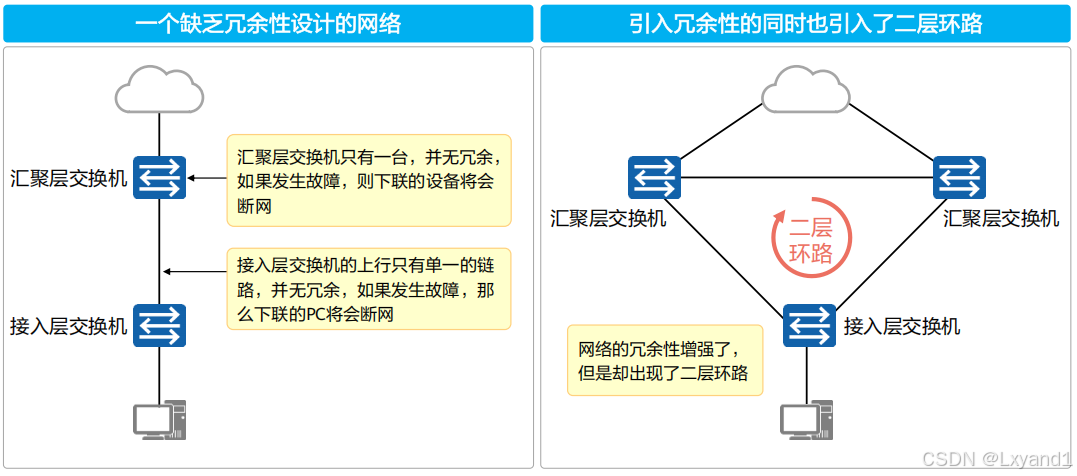

• 随着局域网规模的不断扩大，越来越多的交换机被用来实现主机之间的互连。如图，接入层交换机单链路上联，则存在单链路故障，也就是如果这根上联链路发生故障，交换机下联用户就断网了。另一个问题的单点故障，也就是交换机如果宕机，交换机下联用户也就断网了。
• 为了解决此类问题，交换机在互连时一般都会使用冗余链路来实现备份。冗余链路虽然增强了网络的可靠性，但是也会产生环路，而环路会带来一系列的问题，继而导致通信质量下降和通信业务中断等问题。

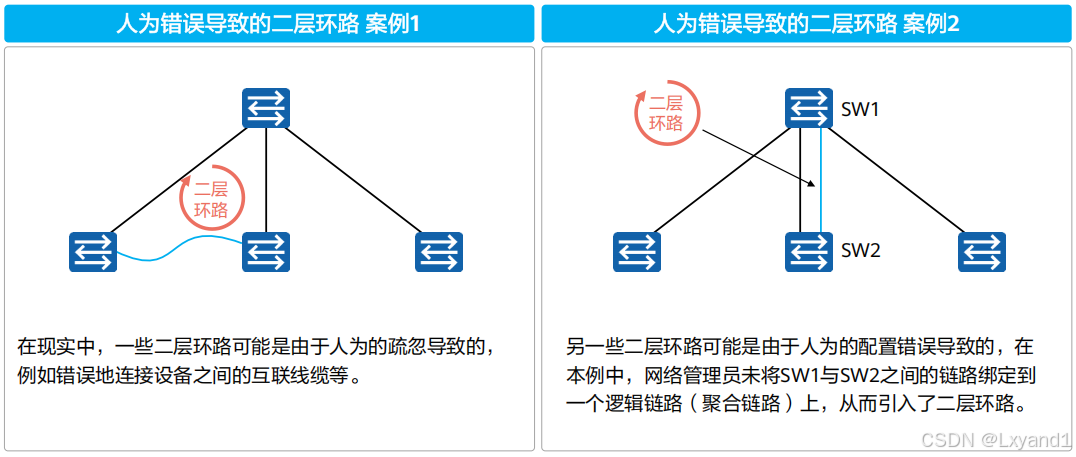

2.技术背景：人为错误导致的二层环路

3.二层环路带来的问题

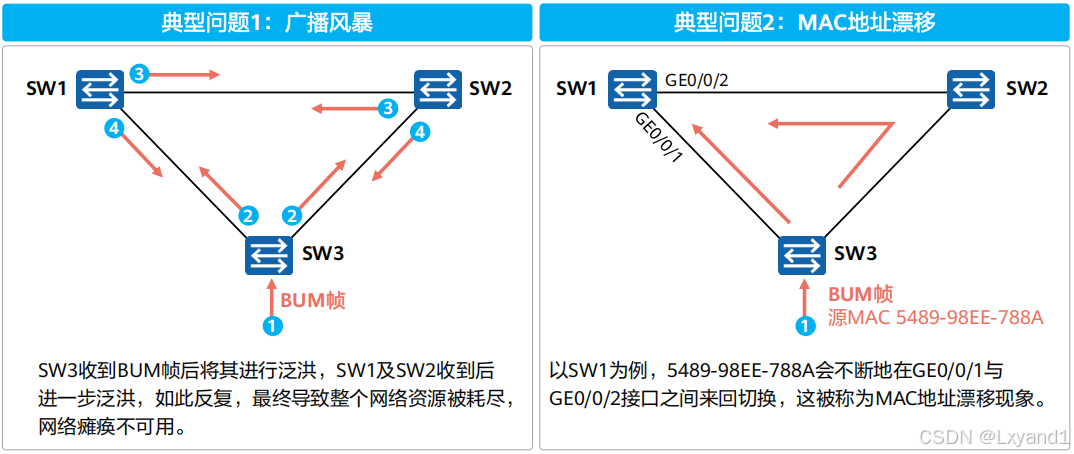

• 问题一:广播风暴
  • 根据交换机的转发原则，如果交换机从一个端口上接收到的是一个广播帧，或者是个目的MAC地址未知的单播帧，则会将这个帧向除源端口之外的所有其他端口转发。如果交换网络中有环路，则这个帧会被无限转发，此时便会形成广播风暴，网络中也会充斥着重复的数据帧。
  • 本例中，SW3收到了一个广播帧将其进行泛洪，SW1和SW2也会将此帧转发到除了接收此帧的其他所有端口，结果此帧又会被再次转发给SW3，这种循环会一直持续，于是便产生了广播风暴。交换机性能会因此急速下降，并会导致业务中断。
• 问题二:MAC地址表漂移
  • 交换机是根据所接收到的数据帧的源地址和接收端口生成MAC地址表项的。
  • 本例中，SW3收到一个广播帧泛洪，SW1从GE0/0/1接口接收到广播帧后学习且泛洪形成MAC地址5489-98EE-788A与GE0/0/1的映射;SW2收到广播帧后学习且泛洪SW1再次从GE0/0/2收到源MAC地址为5489-98EE-788A的广播帧并进行学习，548998EE-788A会不断地在GE0/0/1与GE0/0/2接口之间来回切换，这被称为MAC地址漂移现象。

4.初始生成树协议

• 在以太网中，二层网络的环路会带来广播风暴，MAC地址表震荡，重复数据帧等问题，为解决交换网络中的环路问题，提出了STP。
• STP通过构造一棵树来消除交换网络中的环路。
• 运行STP算法，判断网络中存在环路的地方并阻断几余链路，将环路网络修剪成无环路的树型网络，从而避免了数据帧在环路网络中的增生和无穷循环。

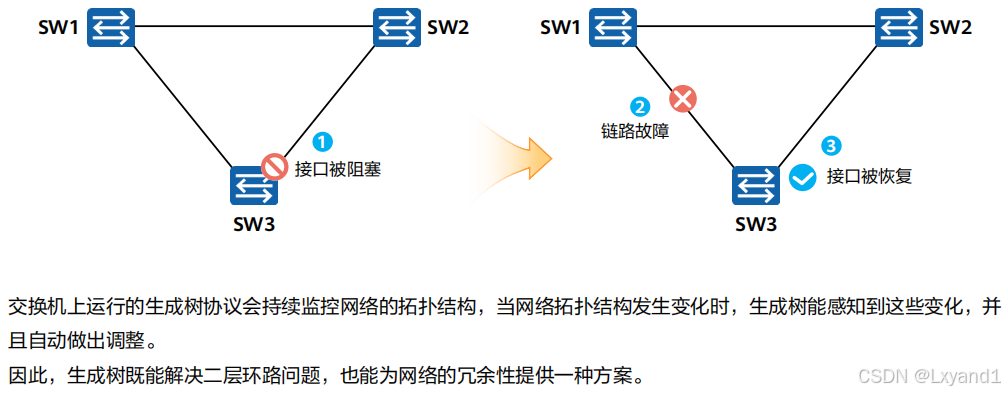

5.生成树能够动态响应网络拓扑变化调整阻塞接口

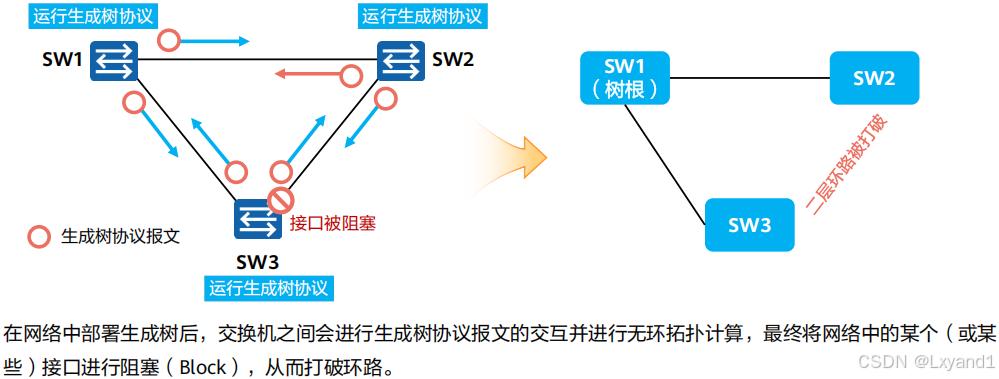

• 如图，交换机上运行STP协议，:会通过报文监控网络的拓扑结构，正常情况下是将SW3上的一个接口进行阻塞(Block)，从而打破环路，当监控到SW1与SW3之间出现链路故障，则恢复阻塞端口进入转发状态。

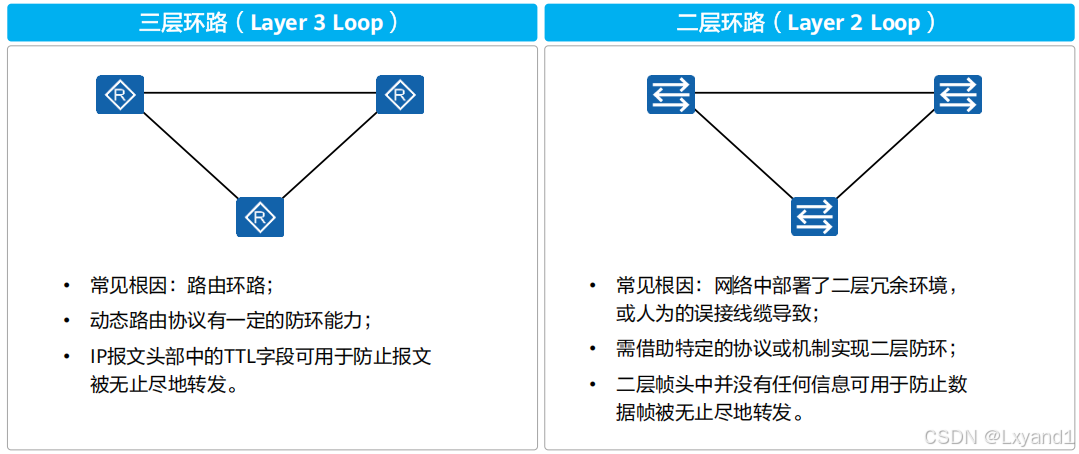

6.二层及三层环路

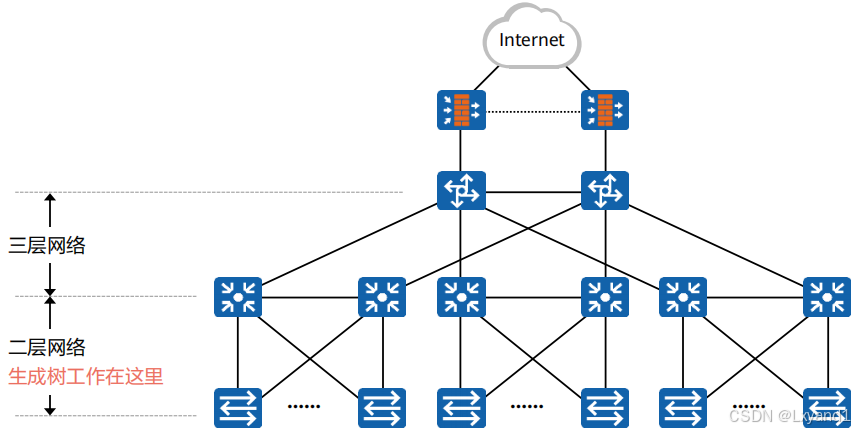

7.生成树协议在园区网络中的应用位置

8.STP概述

• STP是一个用于局域网中消除环路的协议。
• 运行该协议的设备通过彼此交互信息而发现网络中的环路，并对某些接口进行阻塞以消除环路。
• STP在网络中运行后会持续监控网络的状态，当网络出现拓扑变更时，STP能够感知并目进行自动响应，从而使得网络状态适应新的拓扑结构，保证网络可靠性。
• 由于局域网规模的不断增长，生成树协议已经成为了当前最重要的局域网协议之一。

三.STP的基本概念及工作原理

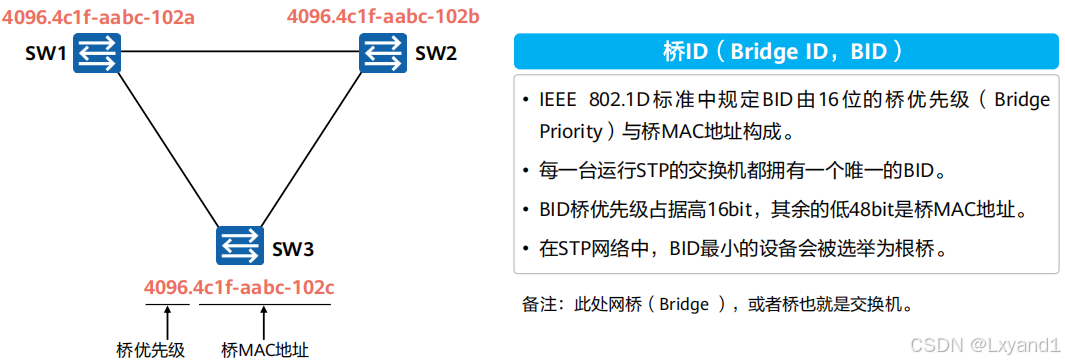

1.STP的基本概念：桥ID

• 在STP中，每一台交换机都有一个标示符，叫做Bridge ID或者桥ID，桥ID由16位的桥优先级(Bridge Priority)和48位的MAC地址构成。在STP网络中，桥优先级是可以配置的，取值范围是0~65535，默认值为32768,可以修改但是修改值必须为4096的倍数。优先级最高的设备(数值越小越优先)会被选举为根桥。如果优先级相同，则会比较MAC地址，MAC地址越小则越优先。
• 如图，需要在该网络中选举根桥，首先比较三台交换机的桥优先级，桥优先级都为4096，再比较三台交换机的MAC地址，谁小谁优先，最终选择SW1为根桥。

2.STP的基本概念：根桥

• 树形的网络结构必须有树根，于是STP引入了根桥(Root Bridge)概念。
• 对于一个STP网络，根桥在全网中只有一个，它是整个网络的逻辑中心，但不一定是物理中心。根桥会根据网络拓扑的变化而动态变化。
• 网络收敛后，根桥会按照一定的时间间隔产生并向外发送配置BPDU，其他设备仅对该报文进行处理，传达拓扑变化记录，从而保证拓扑的稳定。

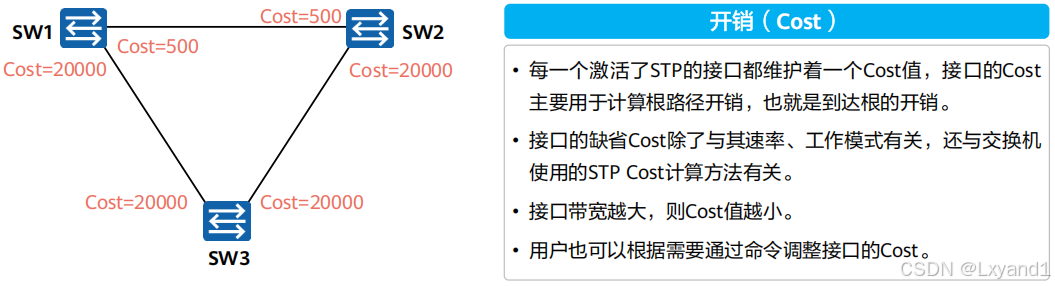

3.STP的基本概念：cost

• 交换机的每个端口都有一个端口开销(Port Cost)参数，此参数表示该端口在STP中的开销值。默认情况下端口的开销和端口的带宽有关，带宽越高，开销越小。
• 华为交换机支持多种STP的路径开销计算标准，提供多厂商场景下最大程度的兼容性。缺省情况下，华为交换机使用IEEE 802.1t标准来计算路径开销。

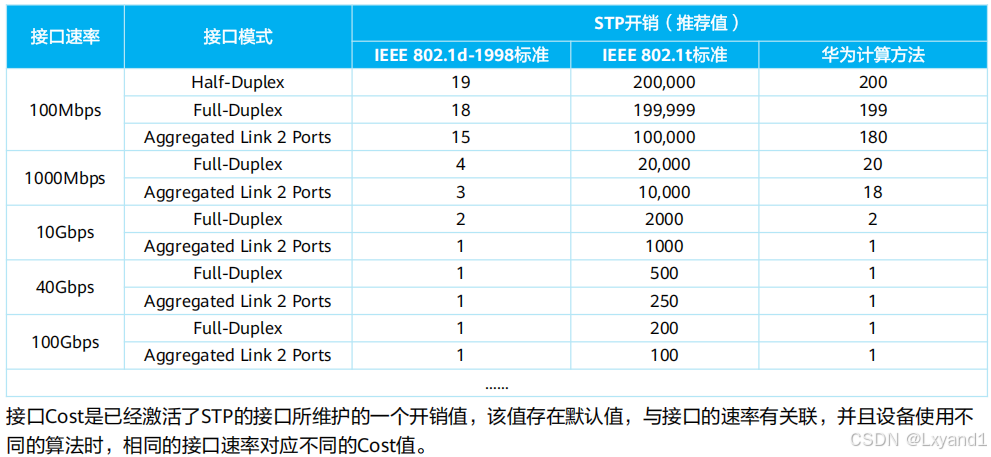

4.STP的基本概念：cost的计算方法

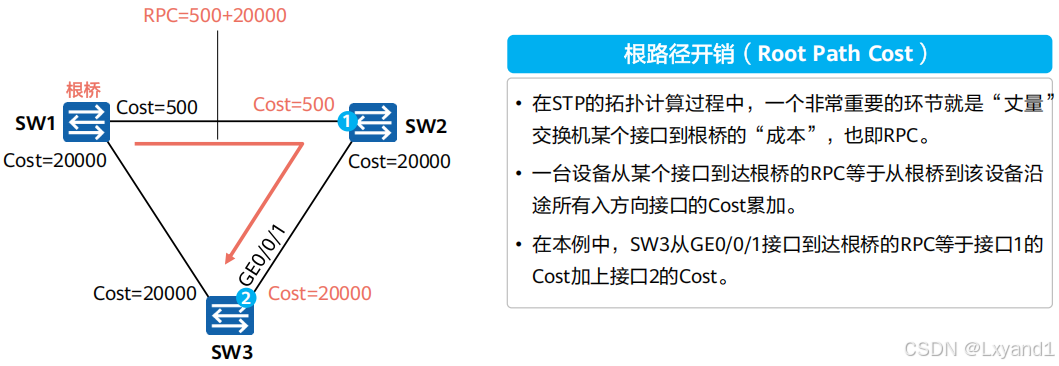

5.STP的基本概念：RPC

• 从一个非根桥到达根桥的路径可能有多条，每一条路径都有一个总的开销值，此开销值是该路径上所有接收BPDU端口的端口开销总和(即BPDU的入方向端口)，称为路径开销。非根桥通过对比多条路径的路径开销，选出到达根桥的最短路径，这条最短路径的路径开销被称为RPC，并生成无环树状网络。根桥的根路径开销是0。

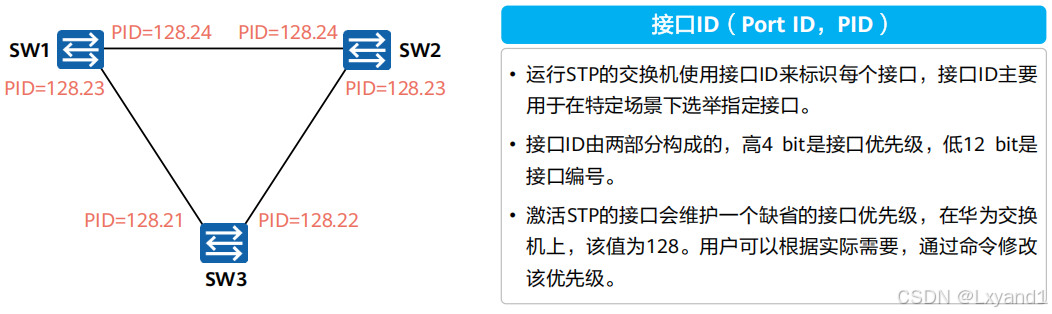

6.STP的基本概念：Port ID

• 运行STP交换机的每个端口都有一个端口ID，端口ID由端口优先级和端口号构成。端口优先级取值范围是0到240，步长为16，即取值必须为16的整数倍。缺省情况下，端口优先级是128。端口ID可以用来确定端口角色。

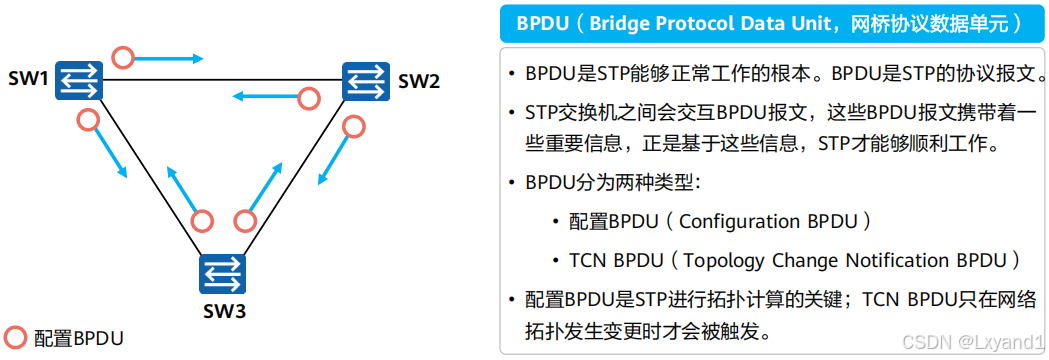

7.STP的基本概念：BPDU

• 为了计算生成树，交换机之间需要交换相关的信息和参数，这些信息和参数被封装在BPDU中。
• BPDU有两种类型:配置BPDU和TCN BPDU。
• 配置BPDU包含了桥ID、路径开销和端口ID等参数。STP协议通过在交换机之间传递配置BPDU来选举根交换机，以及确定每个交换机端口的角色和状态。在初始化过程中，每个都主动发送配置BPDU。在网络拓扑稳定以后，只有根桥主动发送配置BPDU，其他交换机在收到上游传来的配置BPDU后，才会发送自己的配置BPDU。
• TCN BPDU是指下游交换机感知到拓扑发生变化时向上游发送的拓扑变化通知。

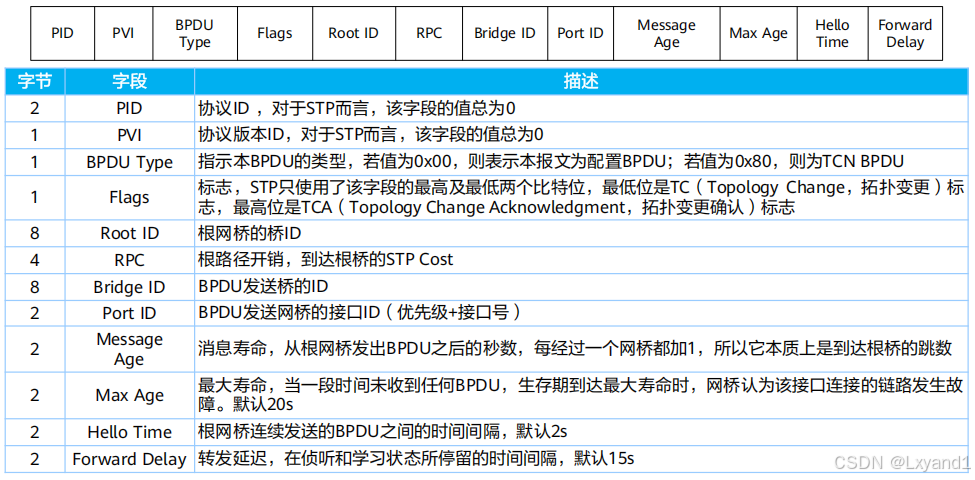

8.配置BPDU的报文格式

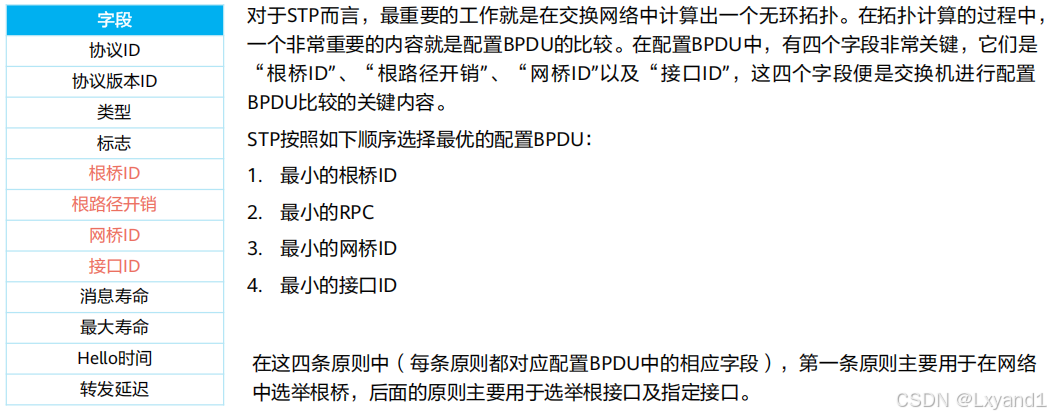

9.配置BPDU的比较规则

• STP操作:
  • 1.选举一个根桥。
  • 2.每个非根交换机选举一个根端口。
  • 3.每个网段选举一个指定端口。
  • 4.阻塞非根、非指定端口。
• STP中定义了三种端口角色:指定端口，根端口和预备端口：
  • 指定端口是交换机向所连网段转发配置BPDU的端口，每个网段有且只能有一个指定端口。一般情况下，根桥的每个端口总是指定端口。
  • 根端口是非根交换机去往根桥路径最优的端口。在一个运行STP协议的交换机上最多只有一个根端口，但根桥上没有根端口。
  • 如果一个端口既不是指定端口也不是根端口，则此端口为预备端口。预备端口将被阳塞。

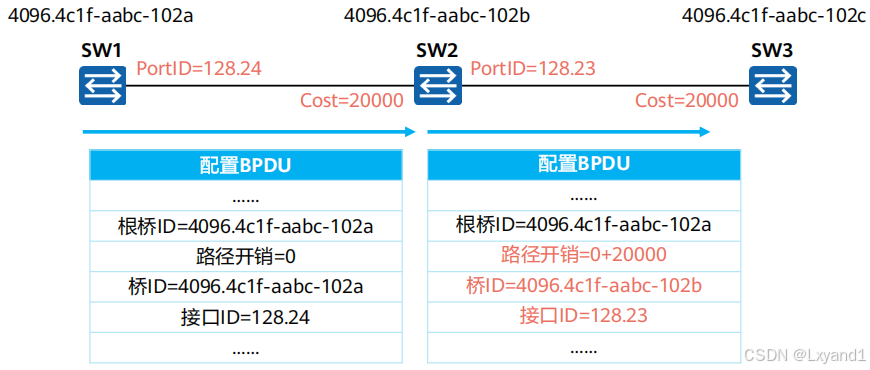

10.配置BPDU转发过程

• 交换机在刚启动时都认为自己是根桥，互相发送配置BPDU进行STP运算。

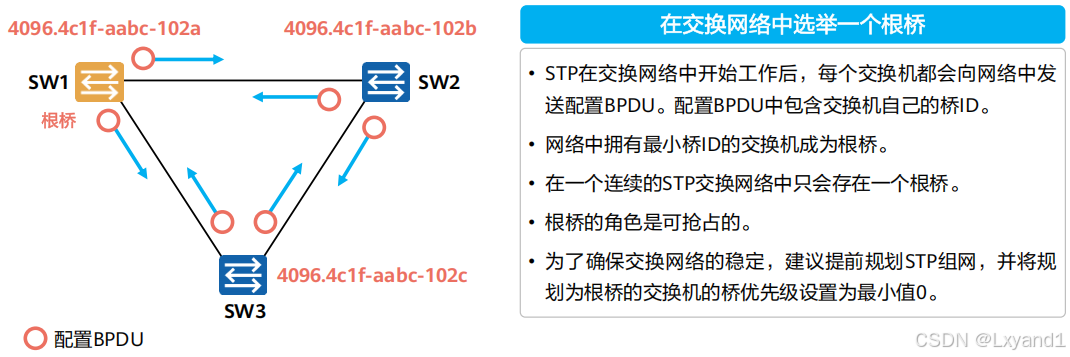

11.STP的计算过程1：选举根桥

• 什么是根桥?
  • 根桥是STP树的根节点。
  • 要生成一棵STP树，首先要确定出一个根桥。
  • 根桥是整个交换网络的逻辑中心，但不一定是它的物理中心。
  • 当网络的拓扑发生变化时，根桥也可能发生变化。(抢占)
• 选举过程:
  • STP交换机初始启动之后，都会认为自己是根桥，并在发送给其他交换机的BPDU中宣告自己为根桥。因此，此时BPDU中的根桥ID为各自设备的网桥ID。
  • 当交换机收到网络中其他设备发送来的BPDU后，会比较BPDU中的根桥ID和自己的BID.
  • 交换机不断交互BPDU，同时对BID进行比较，最终选举一台BID最小的交换机作为根桥，其他的则为非根桥。
  • 如图:根桥的选举先比较优先级，交换机SW1、2、3的优先级相等，则比较MAC地址，也优选最小的，所以SW1的BID最小，因此SW1为根桥，SW2和SW3为非根桥。
• 注意
  • 根桥的角色可抢占。当有更优的BID的交换机加入网络时，网络会重新进行STP计算选出新的根桥。

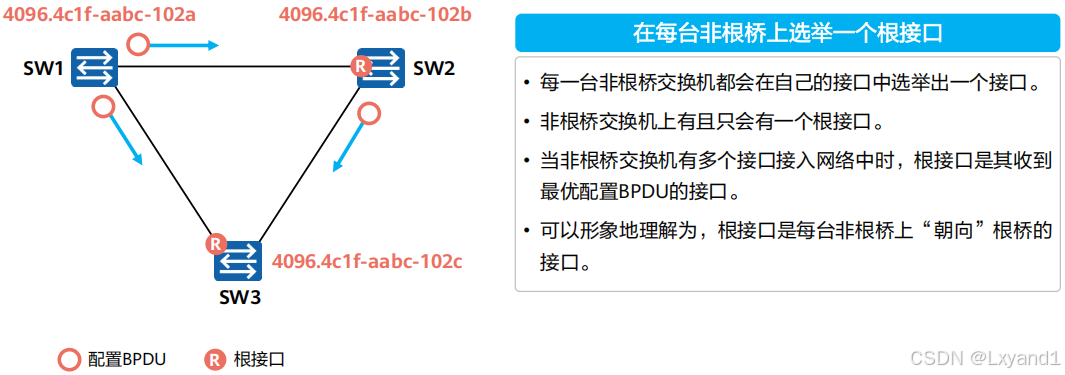

12.STP的计算过程2：选举根端口

• 什么是根端口?
  • 一个非根桥设备上会有多个端口与网络相连，为了保证从某台非根桥设备到根桥设备的工作路径是最优且唯一的，就必须从该非根桥设备的端口中确定出一个被称为“根端口”的端口，由根端口来作为该非根桥设备与根桥设备之间进行报文交互的端口。
  • 在选举出根桥后，根桥仍然持续发送BPDU，而非根桥将持续不断的收到根桥发送的BPDU。因此，在所有非根桥上选举一个距离根桥“最近”的端口(根端口)，在网络收敛后，根端口将不断的收到来自根桥的BPDU。
  • 即:根端口保证了交换机与根桥之间工作路径的唯一性和最优性。
• 注意:一个非根桥设备上，最多只能有一个根端口。
• 选举过程:
  • 交换机有多个端口接入网络，各个端口都会收到BPDU报文:，报文中会携带“Root ID RPC、BID、PID"等关键字段，端口会针对这些字段进行PK。
  • 首先比较根路径开销(RPC)，STP协议把根路径开销作为确定根端口的重要依据。RPC值越小，越优选，因此交换机会选RPC最小的端口作为根端口。
  • 当RPC相同时，比较上行交换机的BID，即比较交换机各个端口收到的BPDU中的BID值越小，越优选，因此交换机会选上行设备BID最小的端口作为根端口。
  • 当上行交换机BID相同时，比较上行交换机的PID，即比较交换机各个端口收到的BPDU中的PID，值越小，越优先，因此交换机会选上行设备PID最小的端口作为根端口。
  • 当上行交换机的PID相同时，则比较本地交换机的PID，即比较本端交换机各个端口各自的PID，值越小，越优先，因此交换机会选端口PID最小的端口作为根端口。

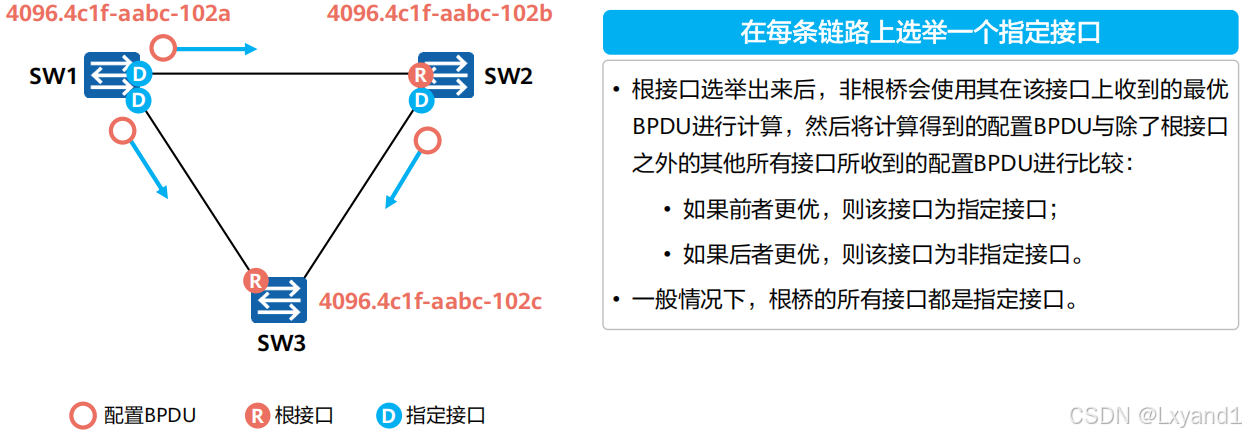

13.STP的计算过程3：在每条链路上选举一个指定端口

• 什么是指定端口?
  • 网络中的每个链路与根桥之间的工作路径必须是唯一的且最优的。当一个链路有两条0及以上的路径通往根桥时(该链路连接了不同的交换机，或者该链路连接了同一台交换机的不同端口)，与该链路相连的交换机(可能不止一台)就必须确定出一个唯的指定端口。
  • 因此，每个链路(Link)选举一个指定端口，用于向这个链路发送BPDU。
• 注意:一般情况下，根桥上不存在任何根端口，只存在指定端口。
• 选举过程:
  • 指定端口也是通过比较RPC来确定的，选择RPC最小的作为指定端口，如果RPC相同，则比较BID和PID。
    • 首先比较根路径开销(RPC)，值越小，越优选，因此交换机会选RPC最小的端口作为指定端口。
    • 若RPC相等，则比较链路两端交换机的BID，值越小，越优选，因此交换机会选BID最小的交换机的端口作为指定端口。
    • 若BID相等，则比较链路两端端口的PID，值越小，越优选，因此交换机会选PID最小的交换机的端口作为指定端口。

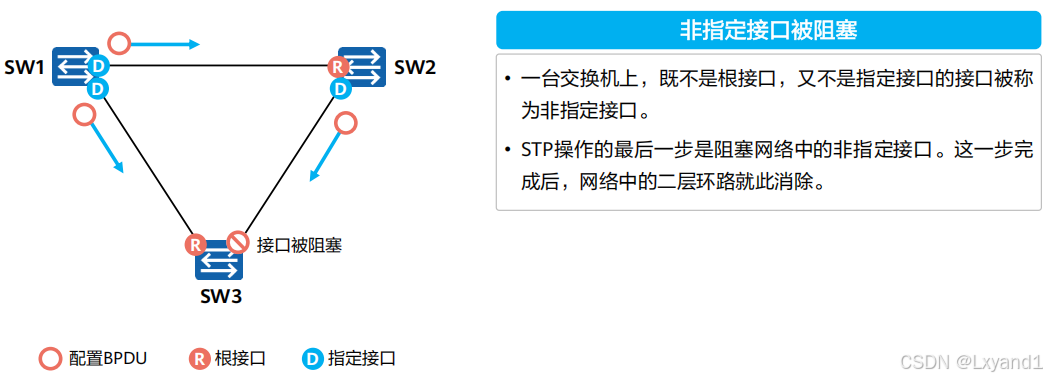

14.STP的计算过程4：阻塞非指定端口

• 什么是非指定端口(预备端口)?
• 在确定了根端口和指定端口之后，交换机上所有剩余的非根端口和非指定端口统称为预备端口。
• 阻塞非指定端口
  • STP会对这些非指定端口进行逻辑阻塞，即这些端口不能转发由终端计算机产生并发送的帧(用户数据帧)
  • 一旦非指定端口被逻辑阻塞后，STP树(无环路工作拓扑)就生成了。
• 注意：
  • 非指定端口可以接收并处理BPDU。
  • 根端口和指定端口既可以接收和发送BPDU，也可以转发用户数据帧。

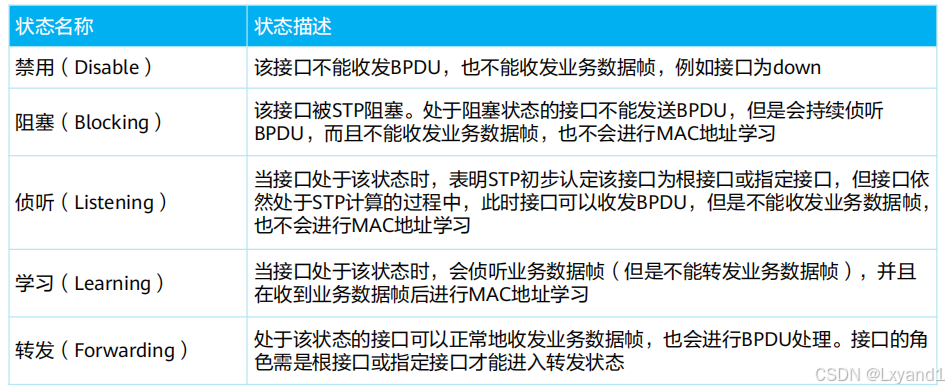

15.STP的接口状态

16.STP的接口状态迁移

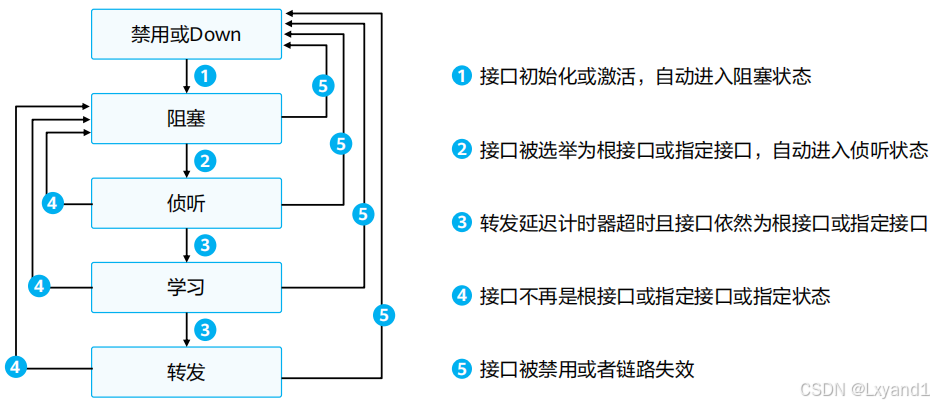

• 图中所示为STP的端口状态迁移机制，运行STP协议的设备上端口状态有5种:
  • Forwarding:转发状态。端口既可转发用户流量也可转发BPDU报文，只有根端口或指定端口才能进入Forwarding状态。
  • Learning:学习状态。端口可根据收到的用户流量构建MAC地址表，但不转发用户流量。增加Learning状态是为了防止临时环路
  • Listening:侦听状态。端口可以转发BPDU报文，但不能转发用户流量。
  • Blocking:阻塞状态。端口仅仅能接收并处理BPDU，不能转发BPDU，也不能转发用O.户流量。此状态是预备端口的最终状态。
  • Disabled:禁用状态。端口既不处理和转发BPDU报文，也不转发用户流量。

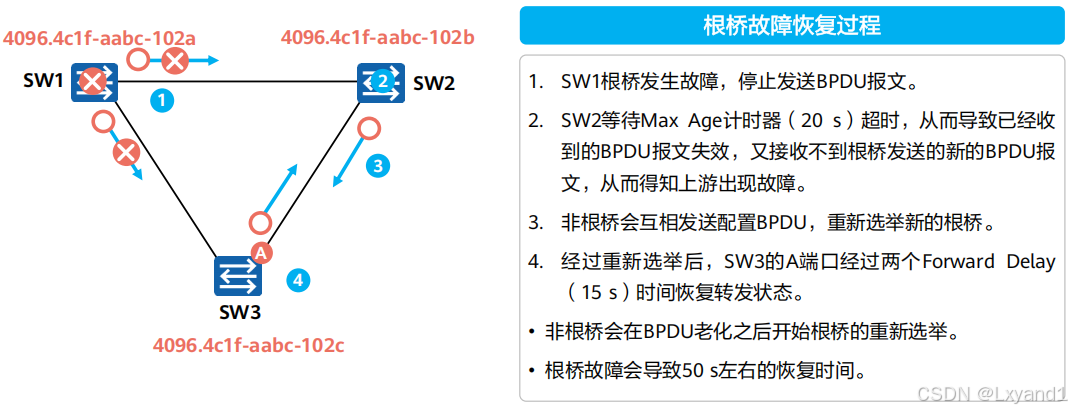

17.拓扑变化——根桥故障

• 根桥故障:
  • 在稳定的STP网络，非根桥会定期收到来自根桥的BPDU报文。
  • 如果根桥发生了故障，停止发送BPDU，下游交换机就无法收到来自根桥的BPDU报文。
  • 如果下游交换机一直收不到BPDU报文，Max Age计时器(缺省:20s)就会超时，从而导致已经收到的BPDU报文失效，此时，非根桥会互相发送配置BPDU，重新选举新的根桥。
• 端口状态:
  • SW3的预备端口，20s后会从Blocking状态进入到Listening状态，再进入Learning状态，最终进入到Forwarding状态，进行用户流量的转发。
• 收敛时间:
  • 根桥故障会导致50s左右的恢复时间，等于Max Aqe加上2倍的Forward Delay收敛时间。

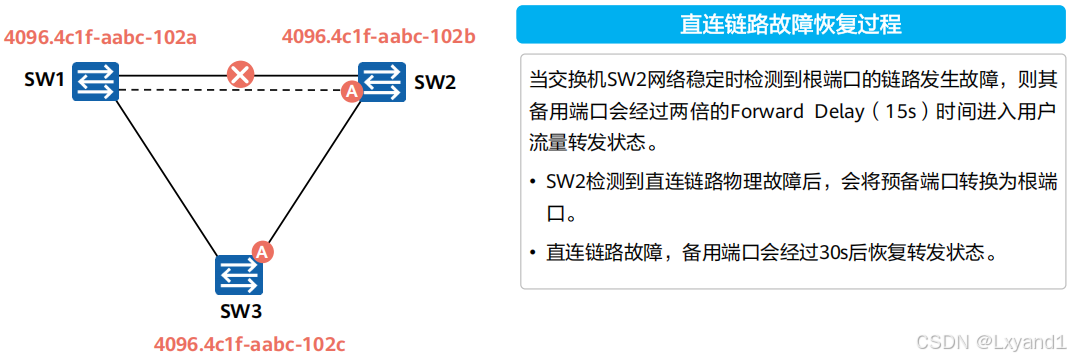

18.拓扑变化——直连链路故障

• 直连链路故障:
  • 当两台交换机间用两条链路互连时，其中一条是主用链路，另一条为备用链路。
  • 当网络稳定时，交换机SW2检测到根端口的链路发生故障(端口状态变为Down)则其备用端口会进入用户流量转发状态。
• 端口状态变化过程:
  • 备用端口会从Blocking状态，迁移到Listening-Learning-Forwarding状态。
  • 收敛时间:直连链路故障，备用端口会经过30s后恢复转发状态。

19.拓扑变化——非直连链路故障

• 非物理链路故障
  • 在稳定的STP网络，非根桥会定期收到来自根桥的BPDU报文。
  • 若SW1与SW2之间的链路发生了某种故障(非物理故障)，因此SW2一直收不到来自根桥SW1的BPDU报文，MaxAqe计时器(缺省:20s)就会超时，从而导致已经收到的BPDU报文失效。
  • 此时，非根桥SW2会认为根桥失效，并且认为自己是根桥，从而发送自己的配置BPDU给SW3，通知SW3自己是新的根桥。
  • SW3收到SW2发来的非最优的BPDU，会将从SW1收到的最优的BPDU转发给SW2。
  • 因此，SW2发现SW3发来的BPDU更优，就放弃宣称自己是根桥并重新确定端口角色。
• 端口状态:
  • SW3预备端口20S后会从Blocking状态进入到Listening状态，再进入Learning状态最终进入到Forwarding状态，进行用户流量的转发。
• 收敛时间:
  • 非物理链路故障会导致50s左右的恢复时间，等于MaxAqe加上2倍的Forward Delay收敛时间。

20.拓扑改变导致MAC地址表错误1

• 在交换网络中，交换机依赖MAC地址表转发数据帧。缺省情况下，MAC地址表项的老化时间是300秒。如果生成树拓扑发生变化，交换机转发数据的路径也会随着发生改变，此时MAC地址表中未及时老化掉的表项会导致数据转发错误，因此在拓扑发生变化后需要及时更新MAC地址表项。

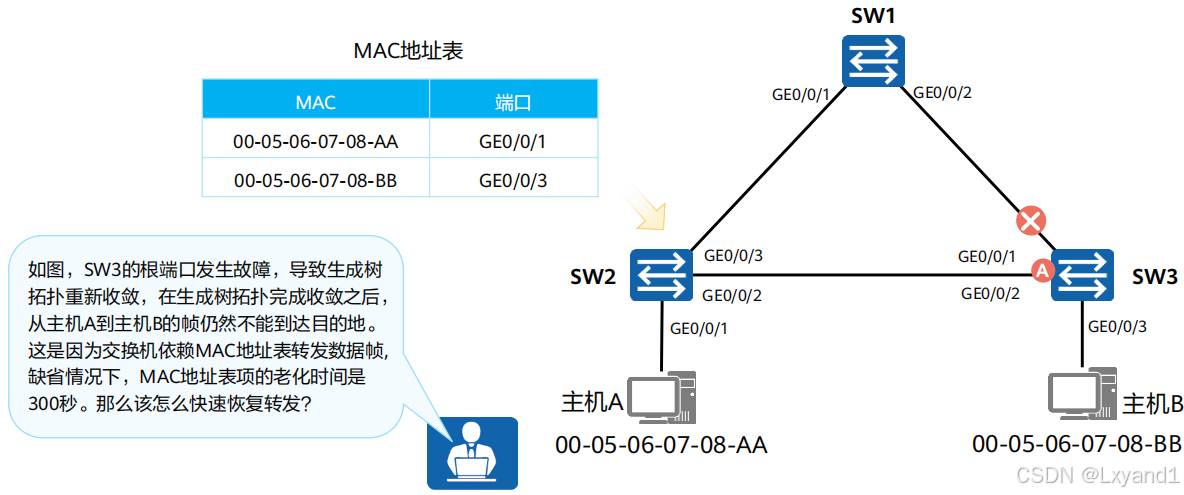

• 本例中，SW2中的MAC地址表项定义了通过端口GigabitEthernet 0/0/1可以到达主机A，通过端口GigabitEthernet 0/0/3可以到达主机B。由于SW3的根端口产生故障，导致生成树拓扑重新收敛，在生成树拓扑完成收敛之后，从主机A到主机B的帧仍然不能到达目的地。这是因为MAC地址表项老化时间是300秒，主机A发往主机B的帧到达SW2后，SW2会继续通过端口GigabitEthernet 0/0/3转发该数据帧。

20.拓扑改变导致MAC地址表错误2

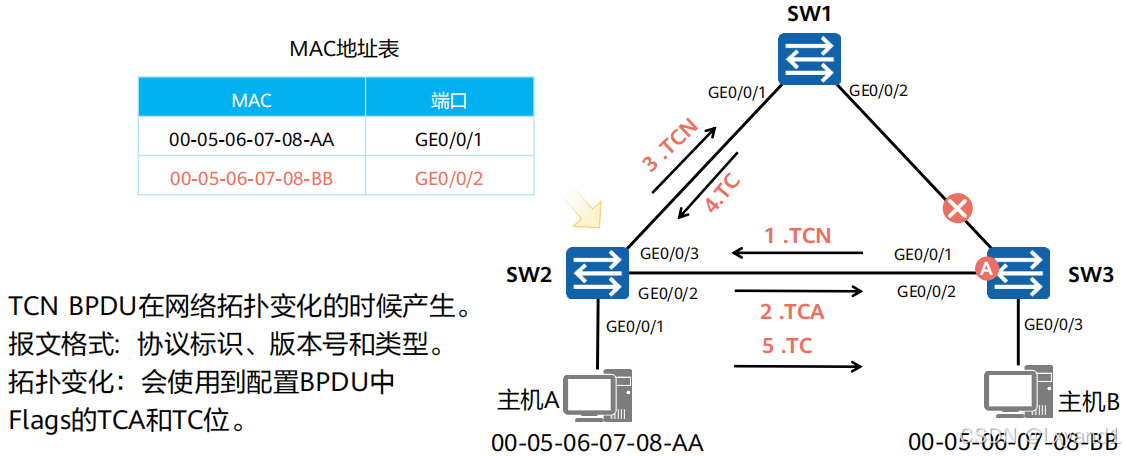

• 拓扑变化过程中，根桥通过TCN BPDU报文获知生成树拓扑里发生了故障。根桥生成TC用来通知其他交换机加速老化现有的MAC地址表项。
• 拓扑变更以及MAC地址表项更新的具体过程如下：
  • SW3感知到网络拓扑发生变化后，会不间断地向SW2发送TCN BPDU报文。
  • SW2收到SW3发来的TCN BPDU报文后，会把配置BPDU报文中的Flags的TCA位设置1，然后发送给SW3，告知SW3停止发送TCN BPDU报文。
  • SW2向根桥转发TCN BPDU报文。
  • SW1把配置BPDU报文中的Flags的TC位设置为1后发送，通知下游设备把MAC地址表项的老化时间由默认的300 s修改为Forward Delay的时间(默认为15s)。
  • 最多等待15 s之后，SW2中的错误MAC地址表项会被自动清除。此后，SW2就能重新开始MAC表项的学习及转发操作。

四.STP的基础配置

关于STP、RSTP、MSTP的相关实验博主会持续更新在“生成树”专栏中，请持续关注！

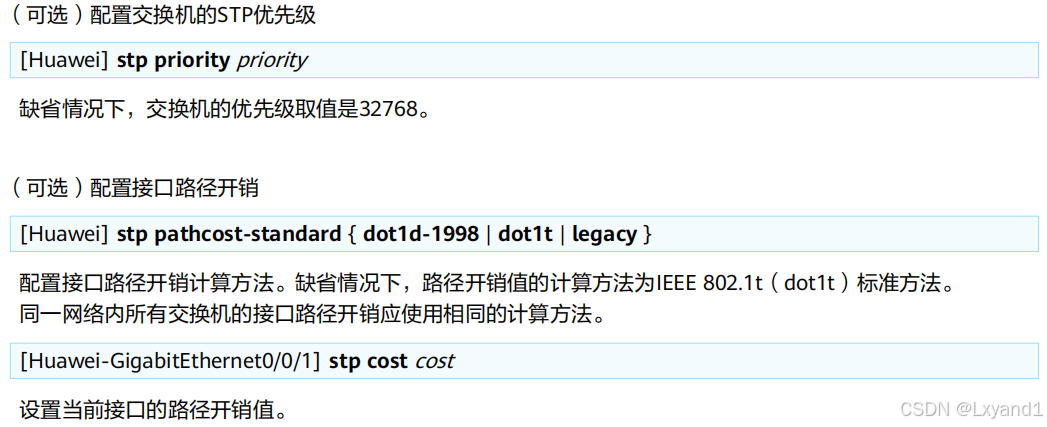

1.STP的基础配置命令
