MSTP 全网最详解

《MSTP 全网最详解》属于博主的“生成树”专栏中，想要了解更多关于“STP”和“MSTP”的内容请点击主页面跳转到相应“生成树”专栏，博主会持续更新，以打造出”生成树”的全网最详细的知识体系。

一.前言

• RSTP在STP基础上进行了改进，实现了网络拓扑快速收敛。但在划分VLAN的网络中运行RSTP/STP，局域网内所有的VLAN共享一棵生成树，被阻塞后的链路将不承载任何流量无法在VLAN间实现数据流量的负载均衡，导致链路带宽利用率、设备资源利用率较低。
• 为了弥补RSTP/STP的缺陷，IEEE于2002年发布的802.1S标准定义了MSTP(MultipleSpanning Tree Protocol，多生成树协议)。MSTP兼容STP和RSTP，通过建立多棵无环路的树，解决广播风暴并实现冗余备份。
• 在本文中，将介绍MSTP相较于RSTP/STP的改进之处，MSTP的基本概念和基本工作原理，以及MSTP的相关配置。

二.MSTP概述

1.RSTP/STP的不足

（1）流量无法负载分担

• 背景:
  • SW3为接入交换机连接终端网段，使用两条链路连接SW1D和SW2，并且所有链路均允许VLAN2和VLAN3通过。
  • 将SW1设为VLAN2内终端的网关，SW2设为VLAN3内终端的网关，并希望VLAN2和VLAN3内的终端分别使用不同的链路到相应的网关。
• 问题:

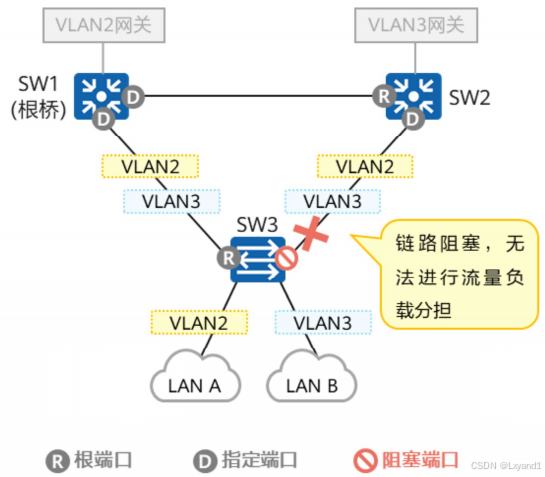

  • 如果网络中只有一个生成树，假设SW3与SW2相连的端口D为阻塞端口，则VLAN2和VLAN3的数据都只能通过一条链路到汇聚交换机，不能实现流量负载分担。

（2）二层次优路径

• 背景:
  • SW3为接入交换机连接终端网段，SW1和SW2为汇聚交换机。将SW1设为VLAN2内终端的网关，SW2设为VLAN3内终端的网关，并且所有链路均允许VLAN2和VLAN3通过。
  • 运行单个生成树之后，环路被打破，VLAN2和VLAN3的数据都直接到SW1。

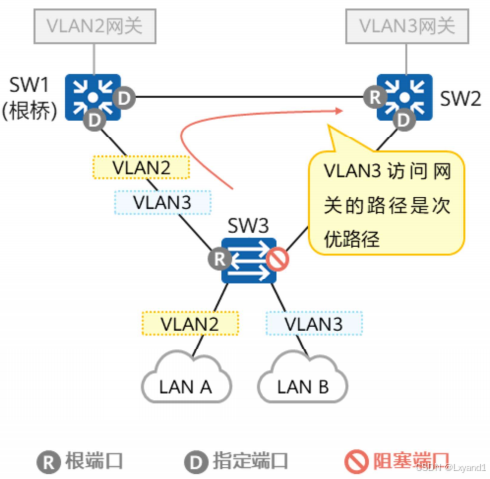

• 问题:
  • 由于SW3与SW2间的链路被阻塞，VLAN3的数据到达网关的路径是次优的，最优的路径应当是由SW3直达SW2。

2.多生成树协议概述

• MSTP是IEEE 802.1S中定义的生成树协议，MSTP兼容STP和RSTP，既可以快速收敛，又提供了数据转发的多个冗余路径，在数据转发过程中实现VLAN数据的负载均衡。
• MSTP可以将一个或多个VLAN映射到一个Instance(实例)，再基于Instance计算生成树，映射到同一个Instance的VLAN共享同一棵生成树。

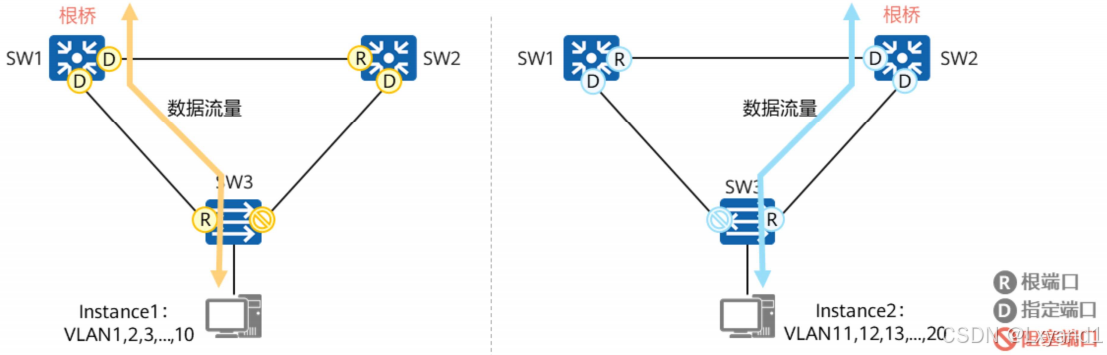

• 如图中例子，经计算，最终生成两棵生成树：
  • Instance1对应的生成树以SW1为根交换设备，转发VLAN1~VLAN10的报文。
  • Instance2对应的生成树以SW2为根交换设备，转发VLAN11~VLAN20的报文。
  • 不同VLAN的报文沿不同的路径转发，实现了负载分担。
• 注意:生成树不是基于VLAN运行的，而是基于Instance运行的。

三.MSTP的基本概念

1.MSTP网络层次

（1）MST Region

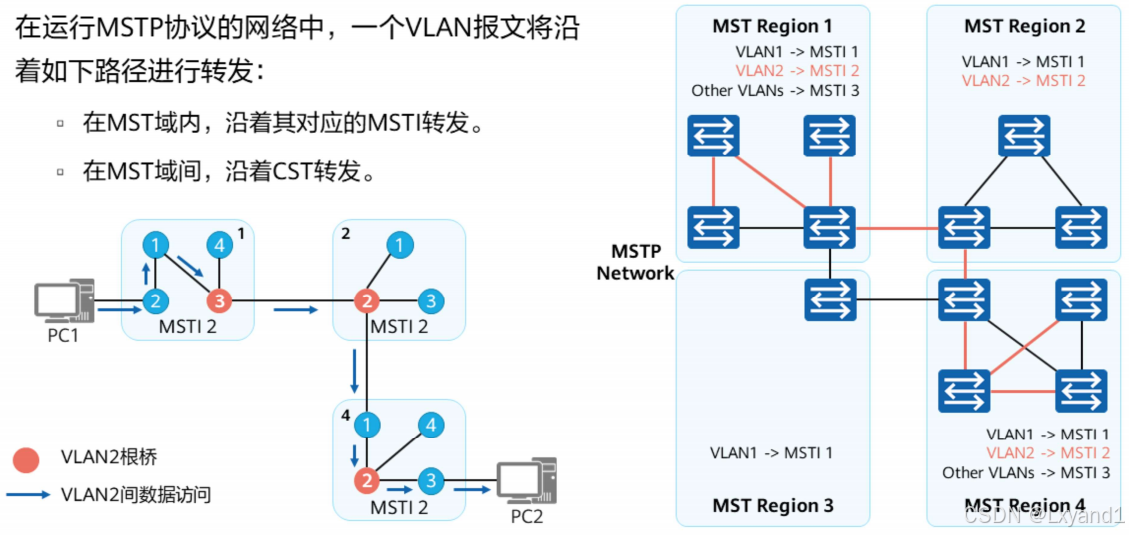

• MSTP网络层次:
  • MSTP把一个交换网络划分成多个域，每个域内形成多棵生成树，生成树之间彼此独立。

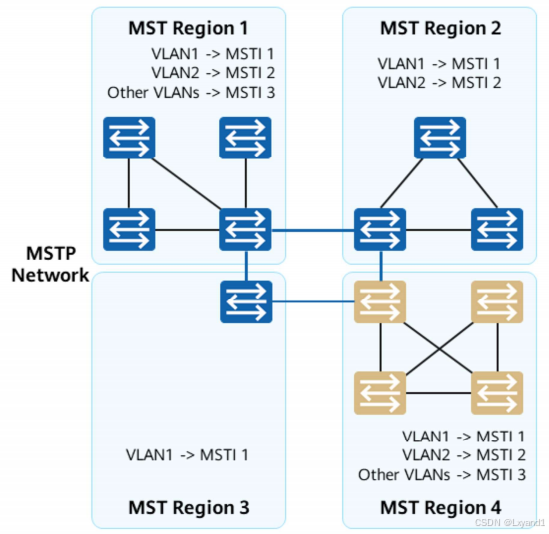

• MST Region( Multiple Spanning Tree Region，多生成树域)，也可简称MST域:
  • 由交换网络中的多台交换设备以及它们之间的网段所构成。
  • 一个局域网可以存在多个MST域，各MST域之间在物理上直接或间接相连。用户可以通过MSTP配置命令把多台交换设备划分在同一个MST域内。
  • MSTP网络中包含1个或多个MST域，每个MST域中包含一个或多个多生成树实例。

• 同一个MST域的设备具有下列特点:
  • 都启动了MSTP.
  • 具有相同的域名。
  • 具有相同的VLAN到生成树实例映射配置。
  • 具有相同的MSTP修订级别配置。

（2）MSTI

• MSTl(Multiple Spanning Tree Instance，多生成树实例):
  • 一个MST域内可以生成多棵生成树，每棵生成树都称为一个MSTI。
  • MSTI使用Instance lD标识，华为设备取值为0~4094。

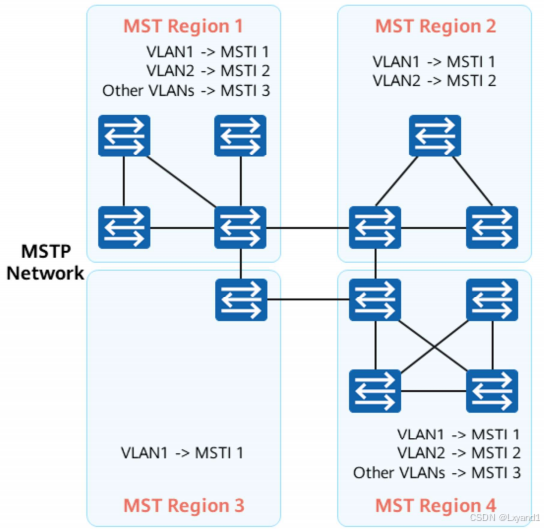

• VLAN映射表
  • MST域的属性，描述了VLAN和MSTI之间的映射关系。

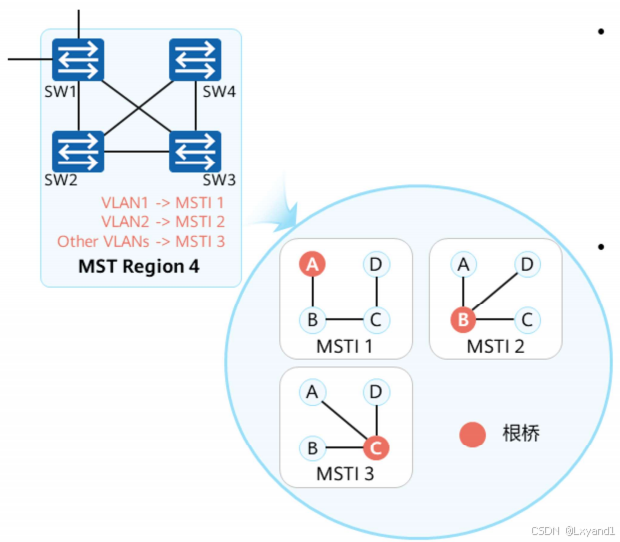

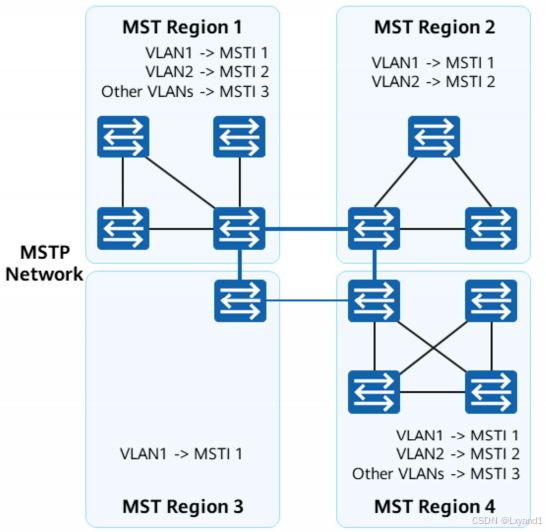

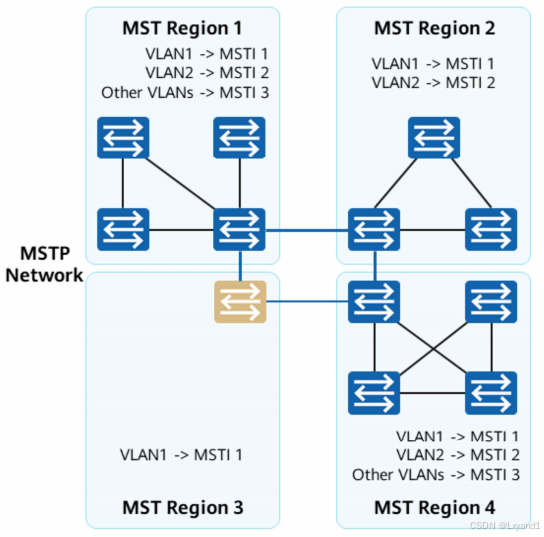

  • 如图所示的MST Region 4的VLAN映射有:
    • VLAN1映射到MSTI1
    • VLAN2映射到MSTI2
    • :其余VLAN映射到MSTI3

• Instance0是缺省存在的，而且缺省时，华为交换机上所有的VLAN都映射到了Instance0。
• 通过设置VLAN映射表(即VLAN和MSTI的对应关系表)，把VLAN和MSTI联系起来。
  • 每个VLAN只能对应一个MSTI，即同一VLAN的数据只能在一个MSTI中传输，而一个MSTI可能对应多个VLAN。

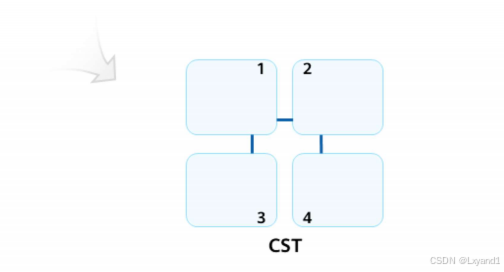

（3）CST

• CST(CommonSpanning Tree，公共生成树)
  • 是连接交换网络内所有MST域的一棵生成树。
  • 如果把每个MST域看作是一个节点，CST就是这些节点通过生成树协议计算生成的一棵生成树。

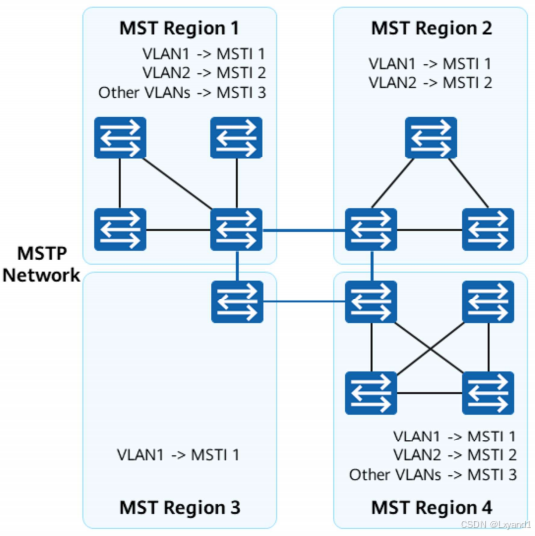

  • 如图深蓝色粗线条连接各个域构成CST。

（4）IST

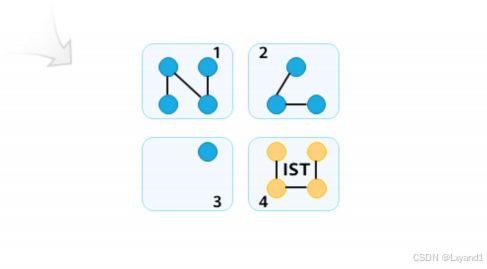

• IST(Internal Spanning Tree，内部生成树)
• 是各MST域内的一棵生成树。
• IST是一个特殊的MSTI，MSTI的InstancelD为0。
• 如图所示的MST Region 4，黑色细线条在域中连接该域的所有交换设备构成IST。

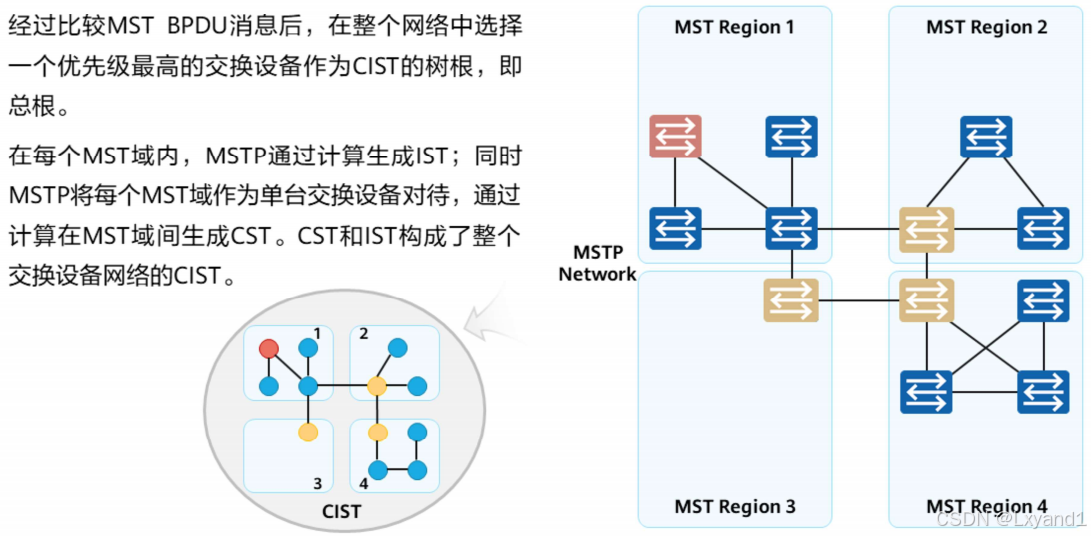

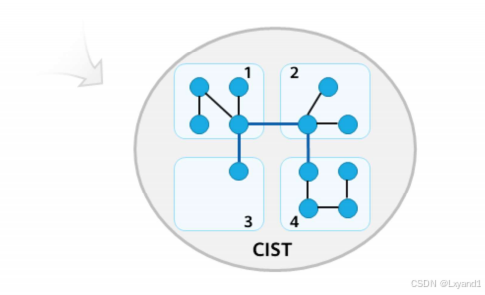

（5）CIST

• ClST(Common and Internal Spanning Tree，公共和内部生成树 )
  • 通过生成树协议计算生成的，连接一个交换网络内所有交换设备的单生成树。
  • 如图所示，所有MST域的IST加上CST就构成一棵完整的生成树，即CIST。

（6）SST

• SST(Single Spanning Tree，单生成树)有两种情况：
  • 运行生成树协议的交换设备只能属于一个生成树。
  • MST域中只有一个交换设备，这个交换设备构成单生成树。
• 如图所示的MST Region 3，该域中的唯一的交换设备构成SST。

（7）总根，域根和主桥

• 总根(CIST Root)
  • 是CIST的根桥，如图中SW1。
• 域根(Regional Root)
  • 分为IST域根和MSTI域根。
  • IST域根，在MST域中IST生成树中距离总根最近的交换a设备是IST域根，如图中SW2、SW3、SW4。
  • MSTI域根是每个多生成树实例的树根。
• 主桥(Master Bridge)
  • 是IST Master，它是域内距离总根最近的交换设备如图中SW1、SW2、SW3、SW4。
  • 如果总根在MST域中，则总根为该域的主桥。

• 主桥包括总根和IST域根。

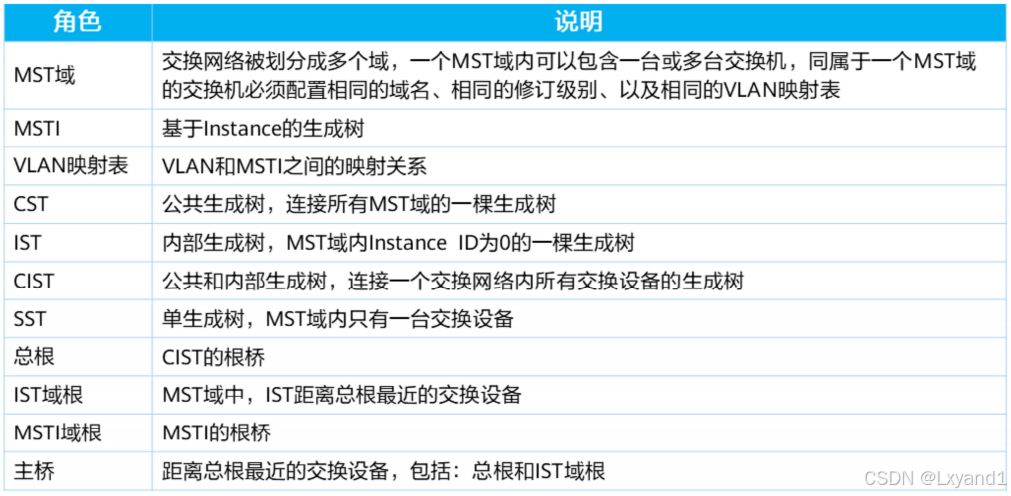

（8）小结

2.MSTP端口

（1）MSTP的端口角色

• MSTP中定义的所有端口角色包括：

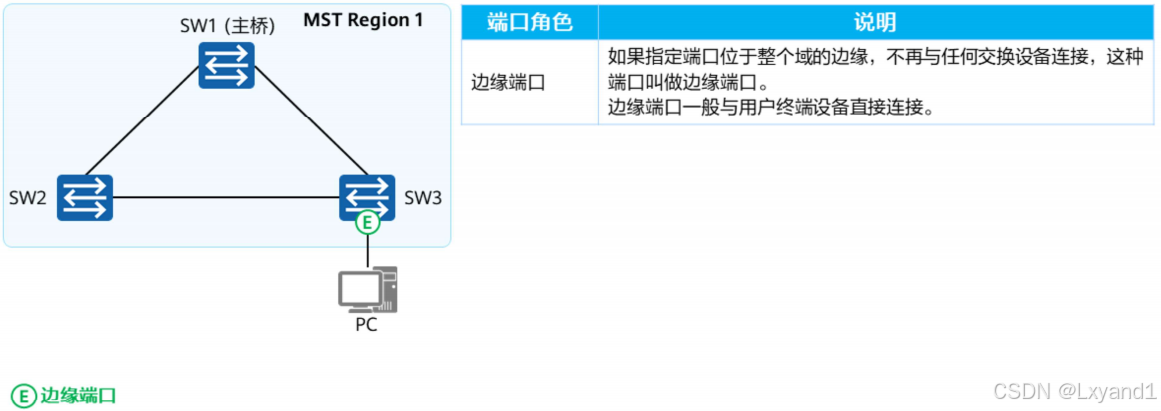

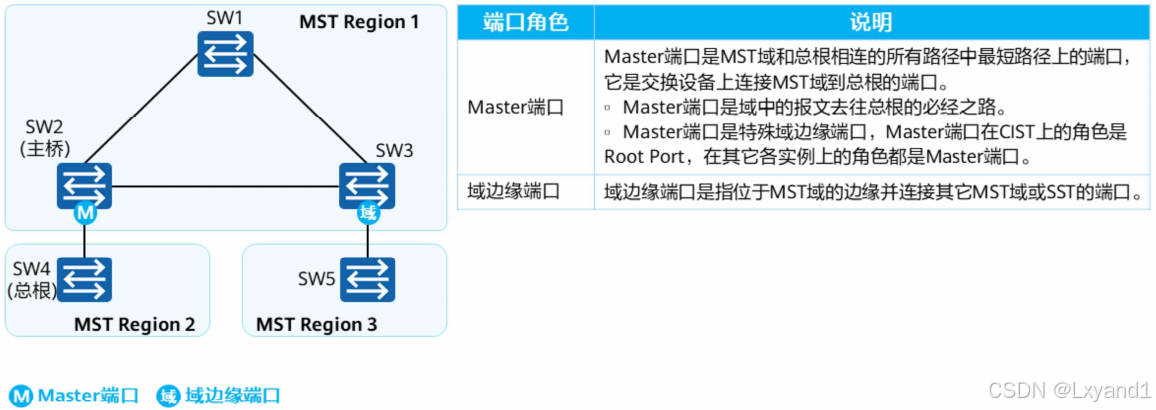

  • 根端口、指定端口、Alternate端口、Backup端口、Master端口、域边缘端口和边缘端口。

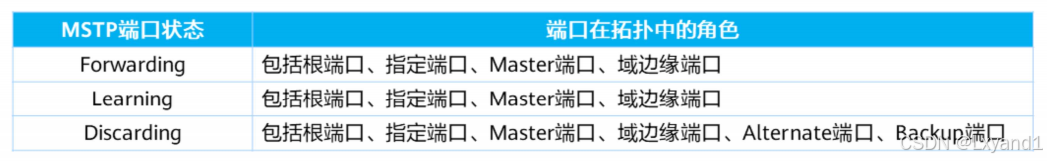

（2）MSTP的端口状态

• MSTP定义的端口状态与RSTP协议中定义相同:
  • Forwarding状态:端口既转发用户流量，学习MAC地址，又接收/发送BPDU报文。
  • Learning状态:过渡状态，端口接收/发送BPDU报文，不转发用户流量但是学习MAC地址。
  • Discarding状态:端口只接收BPDU报文，不转发用户流量也不学习MAC地址。

3.MSTP报文

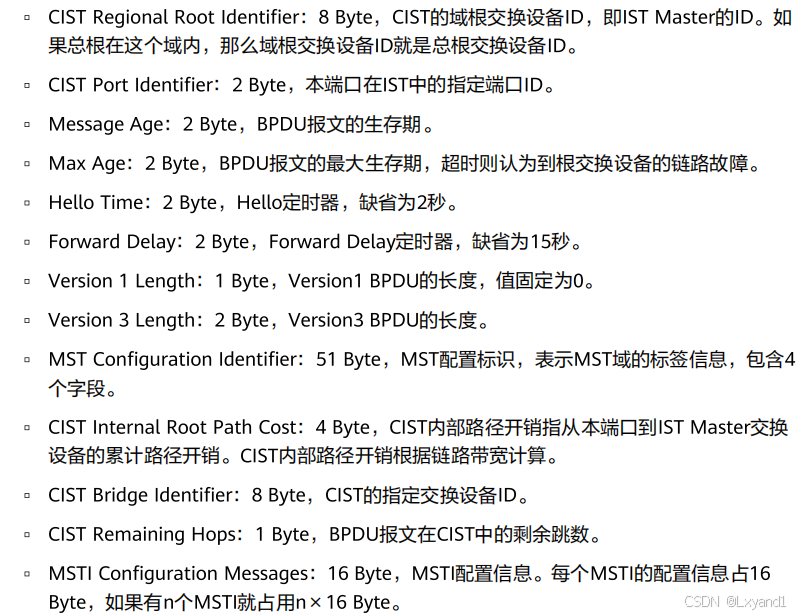

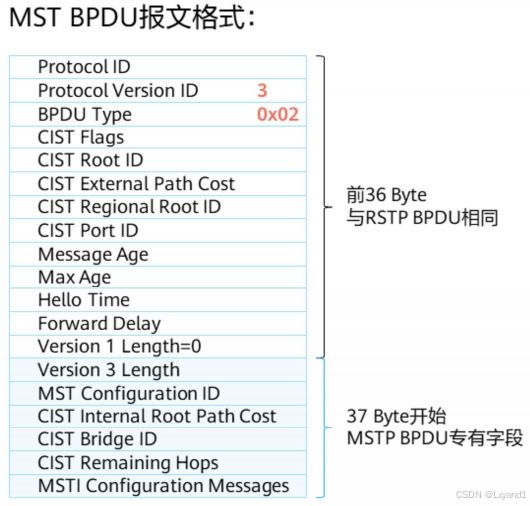

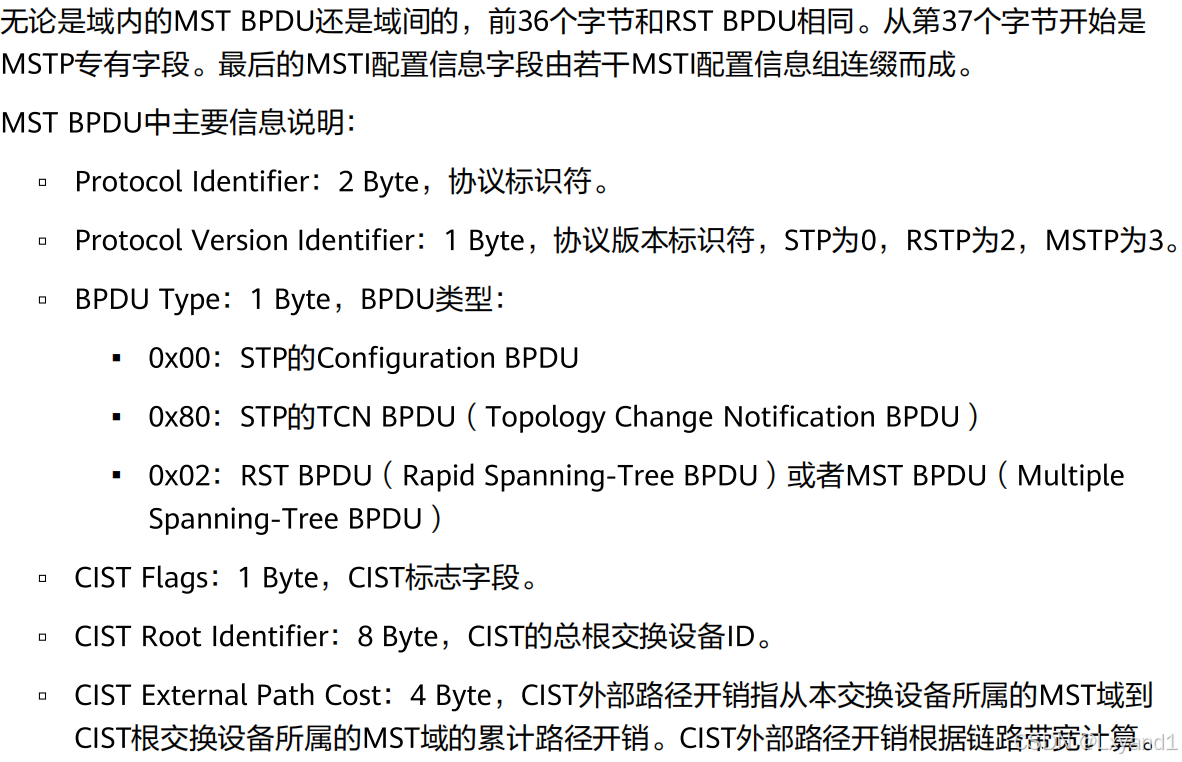

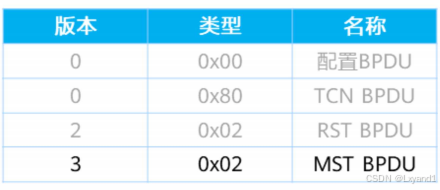

• MSTP使用MST BPDU(Multiple SpanningTree Bridge Protocol Data Unit，多生成树桥协议数据单元)作为生成树计算的依据。
• MST BPDU报文用来计算生成树的拓扑、维护网络拓扑以及传达拓扑变化记录。

四.MSTP的工作原理

1.MSTP拓扑计算

• MSTP拓扑计算:
  • MSTP可以将整个二层网络划分为多个MST域，各个域之间通过计算生成CST，域内生成IST，CST和IST构成了整个交换设备网络的CIST。
  • 域内还可以基于实例计算生成多棵生成树，每棵生成树都被称为是一个MSTI。
• CIST和MSTI都是根据优先级向量来计算的，这些优先级向量信息都包含在MSTBPDU中。各交换设备互相交换MST BPDU来生成CIST和MSTI。
• 参与CIST计算的优先级向量为:
  • {根交换设备ID，外部路径开销，域根ID，内部路径开销，指定交换设备ID，指定端口ID，接收端口ID}
• 参与MSTI计算的优先级向量为:
  • {域根ID，内部路径开销，指定交换设备ID，指定端口ID，接收端口ID}
• 注意:括号中的向量的优先级从左到右依次递减。

2.CIST计算

3.MSTI计算

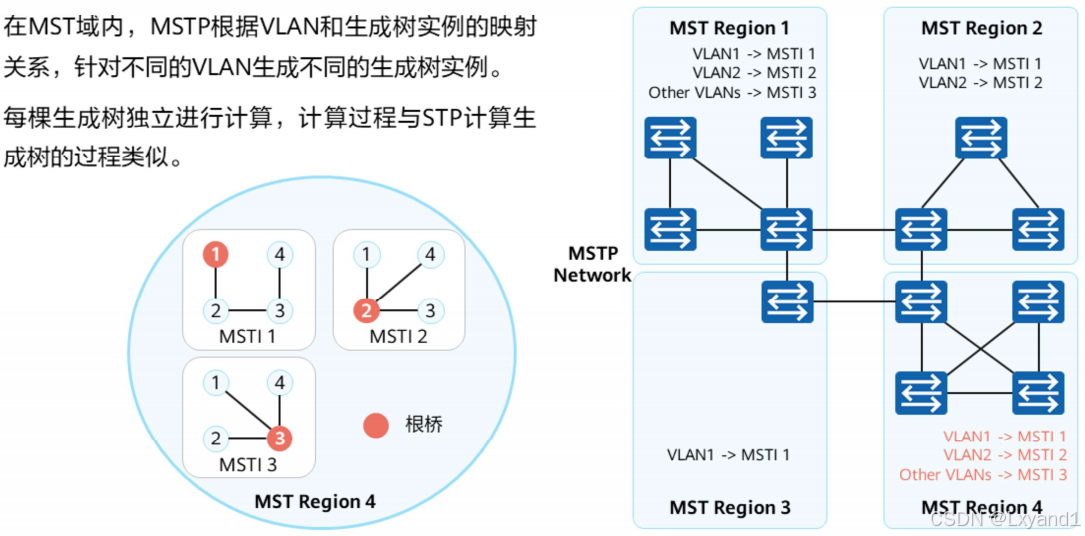

• MSTI的特点:
  • 每个MSTI独立计算自己的生成树，互不干扰。
  • 每个MSTI的生成树计算方法与STP基本相同。
  • 每个MSTI的生成树可以有不同的根，不同的拓扑。
  • 每个MSTI在自己的生成树内发送BPDU。
  • 每个MSTI的拓扑通过命令配置决定。
  • 每个端口在不同MSTI上的生成树参数可以不同。
  • 每个端口在不同MSTI上的角色、状态可以不同。
• 根桥和备份根桥:可以通过计算来自动确定生成树的根桥，用户也可以手动配置设备为指定生成树的根桥或备份根桥。
  • 设备在各生成树中的角色互相独立，在作为一棵生成树的根桥或备份根桥的同时，也可以0作为其它生成树的根桥或备份根桥;但在同一棵生成树中，一台设备不能既作为根桥，又作为备份根桥。
  • 在一棵生成树中，生效的根桥只有一个;当两台或两台以上的设备被指定为同一棵生成树的根桥时，系统将选择MAC地址最小的设备作为根桥。
  • 可以在每棵生成树中指定多个备份根桥。当根桥出现故障或被关机时，备份根桥可以取代根桥成为指定生成树的根桥;但此时若配置了新的根桥，则备份根桥将不会成为根桥。如果配置了多个备份根桥，则MAC地址最小的备份根桥将成为指定生成树的根桥。

4.MSTP网络数据转发

五.MSTP的基本配置

介于篇幅关系，“MSTP”的相关实验博主会更新在“生成树”专栏中，请持续关注。

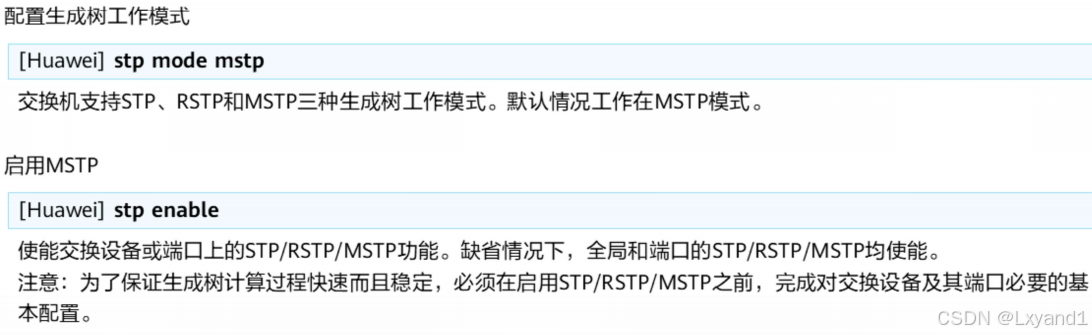

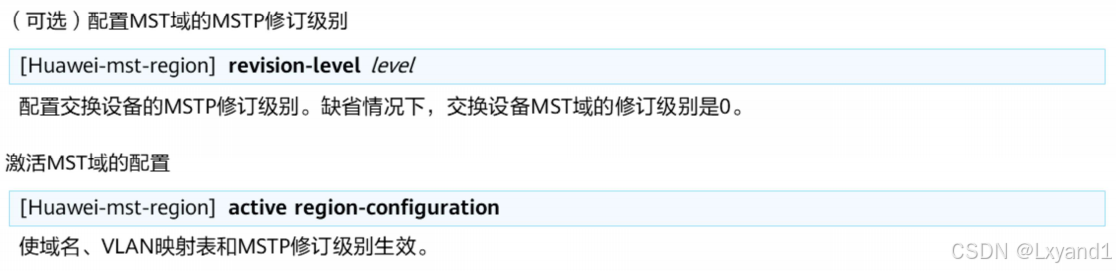

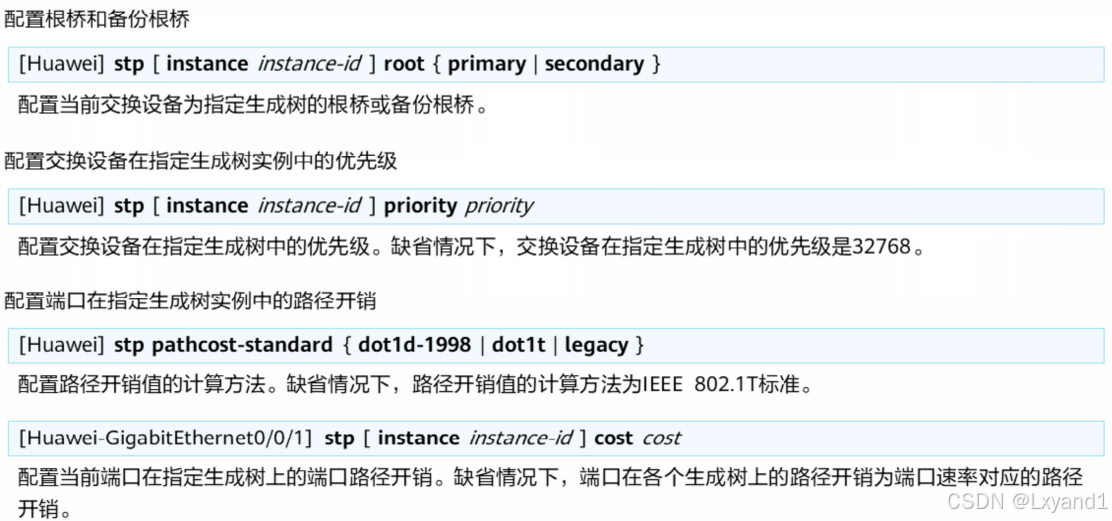

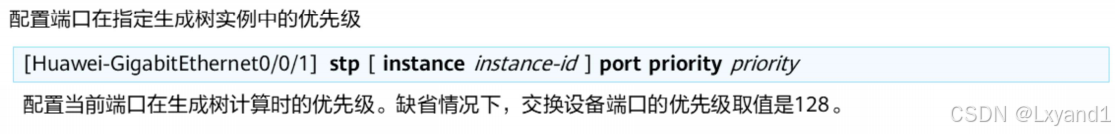

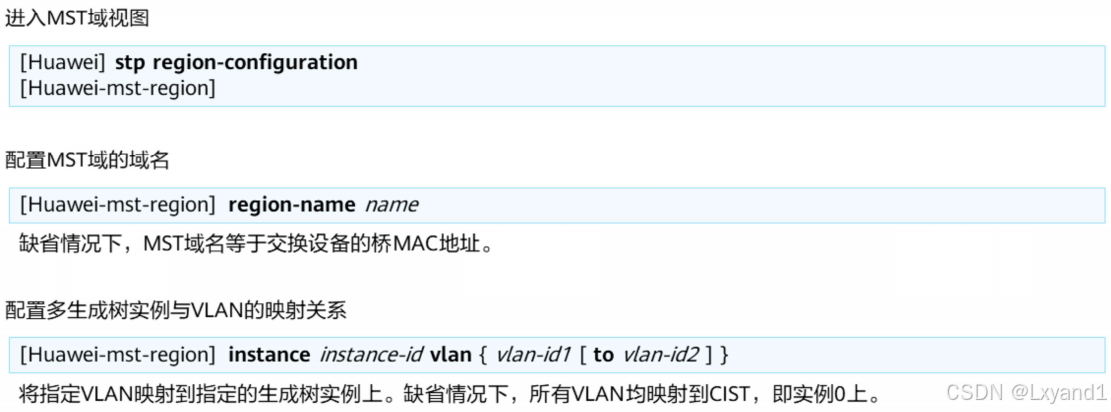

1.MSTP基础配置命令
