问：电磁式电压互感器的铁磁谐振产生原因及对策？

答：在电力系统中，为了监测发电机、变电站母线的对地电压，通常在发电机或变电站母线上接有电压互感器，并且其一次绕组接成星形，中性点直接接地。这样当进行某些操作时（例如中性点绝缘系统非同期合间，或接地故障消失之后），电压互感器的激磁阻抗与系统的对地由容形成非线性谐振回路，由于回路参数及外界激发条件的不同，可能造成分频、工频或高频铁磁谐振过电压。统计表明，电磁式互感器引起的铁磁谐振过电压是中性点不接地系统中最常见且造成事故最多的一种内部过电压，严重地影响到供电安全。在中性点直接接地的电网中，电网中性点电位已被固定，但高压断路器断口均压电容与电压互感器绕组电感形成的串联回路，在参数配合时，也有可能出现谐振过电压。 电力系统实际运行经验表明，35kV及以下的配电网中，各种形式的铁磁谐振频繁发生，110～220kV的高压系统中，这种事故也经常发生。为防止和消除铁磁谐振的，可以改变电感、电容的参数，使其不具备匹配条件，不易引起谐振，也可以消耗谐振能量、增大系统阻尼，抑制或消除谐振的发生。

具体措施如下。 （1）改善电压互感器的励磁特性。要彻底解决铁磁谐振问题，最根本的是选用励磁伏安特性好的电压互感器，在一般过电压水平下不足以进入其深度饱和区，因而构不成谐振的匹配参数。3～10kV系统中使用的三相五柱式电压互感器和110kV及以上系统采用的电容式电压互感器，均因伏安特性较好而不易激发铁磁谐振。

（2）减少同一网络中并联电压互感器的台数。同一电网中，并联运行的电压互感器台数越多，总的伏安特性会变得越差，总体等值感抗也越小，如电网中电容电流较大，则容易发生铁磁谐振。所以变电站母线并联运行时，只需投入一台作绝缘监视用，其余退出。若不能退出时，可将其高压侧接地的中性点断开。用户变电站的电压互感器中性点应不接地，只作为测量仪表和保护用。

（3）系统中性点经消弧线圈或电阻接地。中性点经消弧线圈接地相当于在电压互感器每一相励磁电感上并联一个消弧线圈的电感，因消弧线圈的电感较电压互感器对地的电感小，相互间相差几个数量级，完全打破了参数匹配的关系，使铁磁谐振不易发生。中性点经电阻接地的方法可以限制各类故障时中性点位移电压幅值，从而抑制了铁磁谐振的发生。

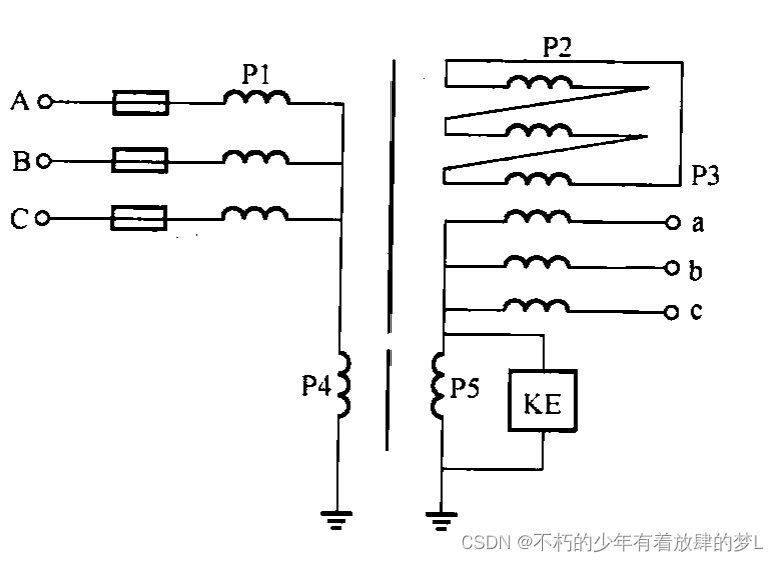

（4）高压侧中性点串接单相电压互感器。在电压互感器高压侧中性点串接单相电压互感器（即零序电压互感器），结构和原理如图所示。它由4台单相电压互感器组成，其中3台为主电压互感器（三组线圈分别为Pl、P2、P3，其中Pl为一次绕组，P2为二次辅助绕组，P3为二次绕组），一台为零序电压互感器（一、二次线圈分别为P4、P5）。主电压互感器一次线圈Pl接成星形，其中性点经零序电压互感器接地，主电压互感器二次辅助线圈P2接成闭口三角形。KE为接地继电器。 该方案相当于中性点接人一个高阻抗，其结果使三相申压互感器的等值感抗显著增大。从而可满足Xc/Xl≤0.01的条件，避免了由于饱和而引起的铁磁谐振。但同一电网中，如有多组电压互感器，则必须每组均按此接线方能奏效，且三相电压互感器中性点对地电压（零序电压）亦被抬高。

（5）在电压互感器高压侧中性点串接电阻。该方法中串入的电阻实际上相当于每相对地串接，也就是在铁磁谐振的串联谐振回路中串入电阻。此电阻可增大系统阻尼，消耗谐振的幅度和能量。虽然电阻值越大，抑制谐振效果越好，但阻值太大会影响系统接地保护的灵敏度，电压互感器中性点电位要被抬高，有可能超过半绝缘电压互感器中性点的绝缘水平

（6）开口三角绕组加阻尼电阻。相当于将电阻 R、接至变压器中性点上，故阻值越小，就越能抑制谐振的发生。如果 R为零，即开口三角绕组短接，相当于电网中性点直接接地，也就不存在发生铁磁谐振的条件了。

（7）开口三角绕组加装消谐装置。这种方法对已运行系统是最简便而有效的措施，在实际应用中有较好的效果。
