电容式电压互感器TV的简单结构和特点

电容式电压互感器TV的简单结构和特点。

答：电容式TV是由串联电容器抽取电压，再经过变压器变压作为测量、继电保护等电压源的TV。电容式TV还可以将载波频率耦合到输电线路用于长途通信、远方测量、选择性的线路高频保护、遥控、电传打字等。因此，与常规的电磁式TV相比，电容式TV除可防止因TV铁芯饱和引起铁磁谐振外，在经济和安全上还有很多优越之处。

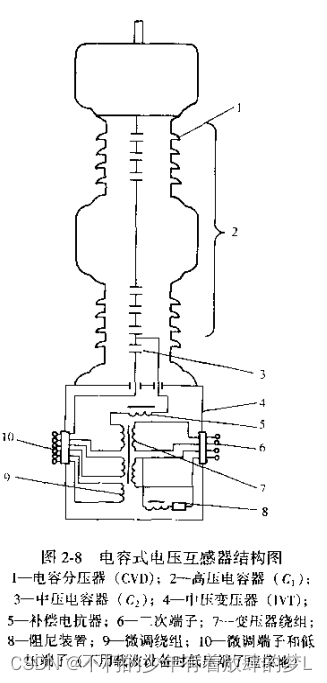

电容式TV主要由电容分压器(CVD)和中压变压器(IVT)组成，如图所示。

电容分压器(CVD)由瓷套和装在其中的若干串联电容器组成，瓷套内充满持0.1MPa正压的绝缘油，并用钢制波纹管平衡不同环境温度以保持油压。电容分压器可用作耦合电容器连接载波装置。中间变压器(IVT)由装在密封油箱内的变压器、补偿电抗和阻尼装置组成，油箱顶部的空间冲氮。一次绕组分为主绕组和微调绕组，一次侧和一次绕组间串联一个低损耗电抗器。由于电容式TV的非线性阻抗和固有的电容有时会在电容式TV内引起铁磁谐振，因而用阻尼装置抑制谐振。阻尼装置由电阻和饱和电抗器串联组成，跨接在二次绕组上。正常情况下阻尼装置有很高的阻抗，当铁磁谐振引起过电压，在中压变压器受到影响前，电抗器已饱和了，只剩电阻负载，使振荡能量很快被降低。
