OSPF的不规则区域

区域划分的要求：

1，必须存在ABR设备

2，区域划分必须按照星型拓扑结构划分

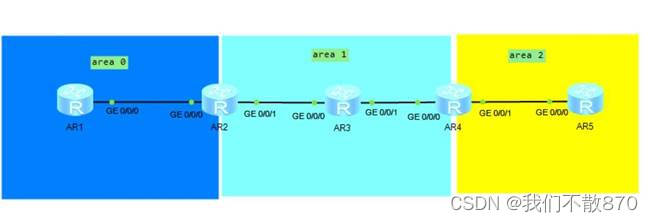

1，远离骨干的非骨干区域

2，不连续骨干

1，使用VPN隧道在AR4和AR2之间构建一条隧道，之后，将这个隧道宣告到区域0中，相当于将AR4非法的ABR合法话，则AR4将正常传递区域2和区域0，1之间的路由信息。

在这个环境中，在没有隧道之前，AR4可以通过AR2转发的路由信息学习到达区域0的路由，而存在隧道之后，AR4可以直接通过隧道学习到区域0的拓扑信息。而AR4会优先选择自己通过拓扑信息学来的路由信息，就算是开销值巨大。

使用VPN隧道解决不规则区域的问题：

1，可能造成选路不佳；

2，可能造成重复更新；

3，因为虚拟链路的存在，AR2和AR4之间也需要建邻。导致他们之间维护的周期性数据将穿越中间区域区域1，导致中间区域的资源消耗。

2，使用OSPF虚链路来解决不规则区域

[r4-ospf-1-area-0.0.0.1]vlink-peer 2.2.2.2 --- 虚链路的配置方法，后面跟需要创建虚链路设备的RID。

注意：虚链路的建立是双向的。 --- 虚链路永远属于骨干区域。

[r2-ospf-1-area-0.0.0.1]display ospf vlink --- 查看虚链路详细信息

网络类型	OSPF接口网络类型（工作方式）
BMA（以太网）	Broadcast，可以建立多个邻居关系。需要进行DR和BDR选举，Hello 10 , Dead 40
P2P（HDLC，PPP，GRE， MGRE）	P2P，只能建立一个邻居关系，不需要进行DR和BDR选举， Hello 10 , Dead 40
虚拟接口（环回接口）	在华为体系中被写作P2P，实际没有数据收发。会学习32位主机路由（通过修改接口的网络类型为broadcast可以将掩码长度还原）
	P2MP，可以建立多个邻居关系。不需要进行DR和BDR选举，Hello 30 , Dead 120 ，会学习邻居接口IP地址的主机路由
NBMA（帧中继）	NBMA，可以建立多个邻居关系。需要进行DR和BDR选举， Hello 30 , Dead 120，NBMA环境下无法自动建立邻居关系，需要手工指定邻居关系。
	Virtual，周期性以单播形式发送Hello包，Hello 10 , Dead 40

使用虚链路解决不规则区域的问题：

1，因为虚链路的存在，AR2和AR4之间也需要建邻。导致他们之间维护的周期性数据将穿越中间区域区域1，导致中间区域的资源消耗。

2，虚链路只能穿越1个区域

3，多进程双向重发布

不同的路由协议运行的机理各不相同，包括对路由的理解也不同，所以，不同的路由协议之间存在信息隔离。

重发布就是在运行不同协议的边界设备（ASBR --- 自治系统边界路由器，协议边界路由器）上，将一种协议按照另一种协议的规则发布出去。 --- ASBR设备要求必须存在重发布行为才行。

[r4-ospf-1]import-route ospf 2 --- 将进程2的路由信息重发布到进程1中

O_ASE --- 标志域外路由信息 --- 因为域外的路由信息不可控性较强，所以，信任程度较低，我们将其优先级设置为150。

LSA --- 链路状态通告 --- OSPF协议在不同网络环境下产生的用于携带和传递不同的信息。

LSDB --- 链路状态数据库

SPF --- 最短路径优先算法

Type --- LSA的类型，OSPFV2协议中，需要掌握的LSA类型一共有6种

LinkState ID --- 链路状态标识符 --- 主要用于标记一条LSA信息，可以理解为是LSA信息的名字。

AdvRouter --- 通告路由器 --- 通告LSA信息的设备的RID。

以上三个参数被称为LSA的三元组 --- 这三个参数可以唯一的标识出来一条LSA信息。

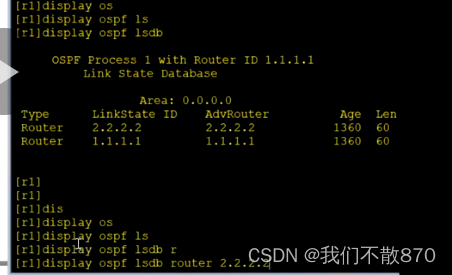

LSA头部内容

Type : Router Ls id : 4.4.4.4 Adv rtr : 4.4.4.4

LS AGE --- LSA的老化时间 --- 当LSA被始发路由器产生时置为0，之后，该LSA在网络中传递，老化时间也将累加。 --- 1800S --- 为了防止老化时间无限制增长，我们设置了最大老化时间 --- MAXAGE -- 3600S。如果一条LSA信息的老化时间达到3600S，则将判定其失效，将该LSA信息从本地的LSDB中删除。

Len 字节长度

SEQ --- 序列号 --- 32位二进制构成，用8位16进制表示 --- 一台路由器每发送同一条LSA信息都会携带一个序列号，并且序列号逐次加1，用来标识LSA的新旧关系。

直线型序列空间 --- 从最小到最大，逐次加1，其优点时新旧关系容易比较，而缺点是序列号空间有限，当序列号空间饱和后，将无法比较新旧关系。

循环型序列空间 --- 序列号将循环使用，其问题在于一旦序列号差值过大，新旧关系将难以比较。

棒棒糖型序列空间 --- OSPF采用的就是这种序列空间，但是，为了避免循环部分出现循环型序列空间的问题，所以，OSPF的序列号将不进入循环部分，其取值范围为

0X80000001 - 0X7FFFFFFE。

当一条LSA的序列号达到最大值时，则发出设备将会把该LSA的老化时间同时置为

3600S（最大老化时间），之后，接受的设备将根据序列号判定为最新的LSA，刷新掉本地已有的同一条LSA信息，之后，由于其老化时间达到最大老化时间，则将该LSA信息从本地的LSDB中删除。同时，发出设备会再发送一遍该LSA信息，将其中序列号置为

0X80000001，之后，接受设备将该LSA判定为最新的LSA信息进行接收。

Chksum --- 校验和 --- 确保数据完整性。校验和也将参与LSA的新旧比较，当两条LSA信息，三元组相同，且序列号相同时，则我们将通过校验和来进行新旧判定，校验和大的被认定为新。

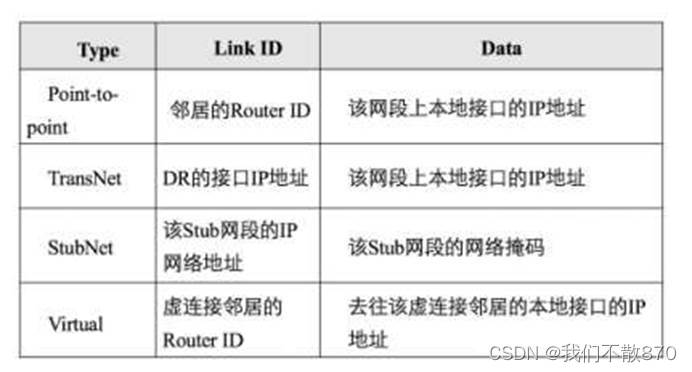

类型

LS ID
