一、堆垛机机械结构
二、变频器方案
该系统采用汇川MD810系列变频器作为驱动单元,利用变频器的SSI接口接收外部激光测距信号,实现编码器+激光测距的双闭环控制,其速度环运算基于电机编码器,位置环运算则基于外部激光测距信号,通过变频器内置的全闭环内部定位功能,实现基于外部激光测距信号的闭环定位控制。

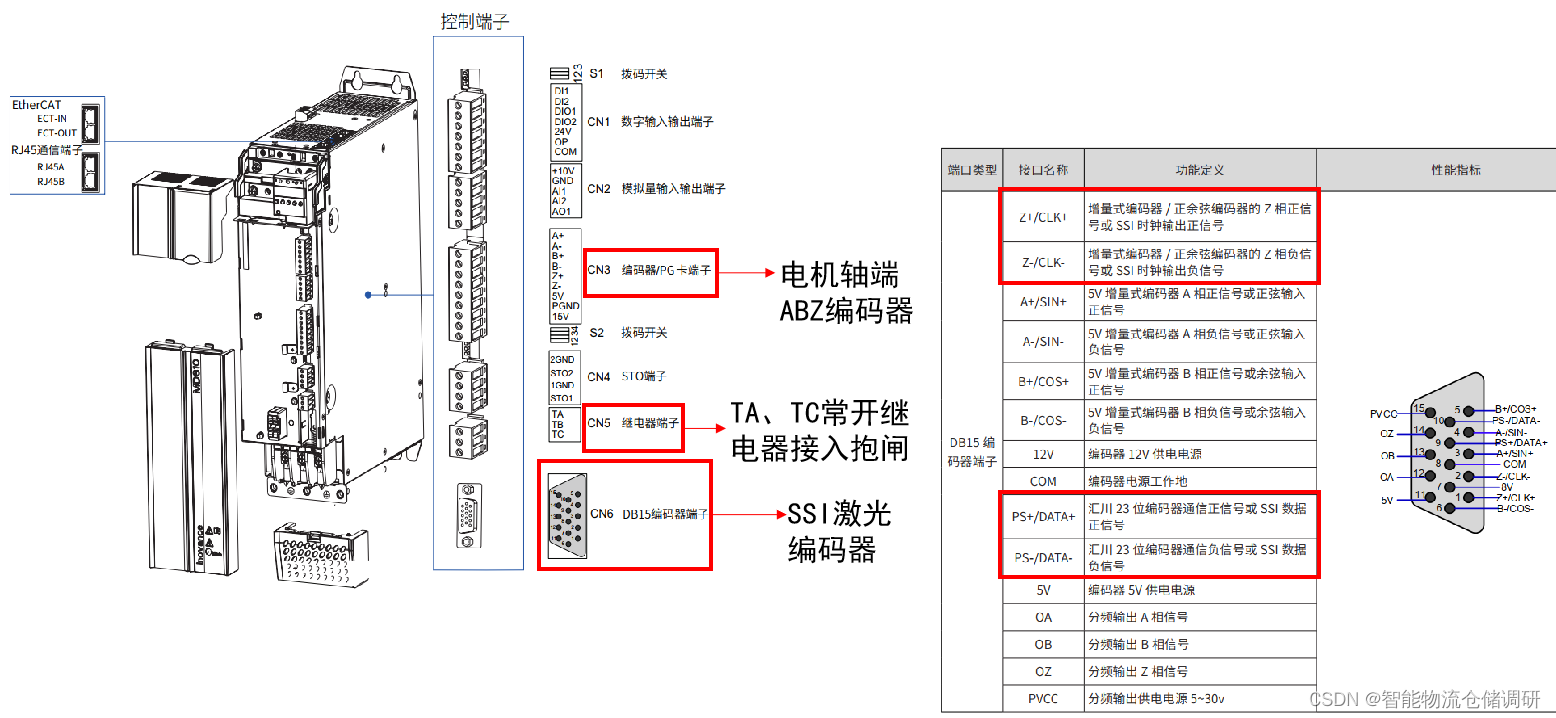

变频器接线:

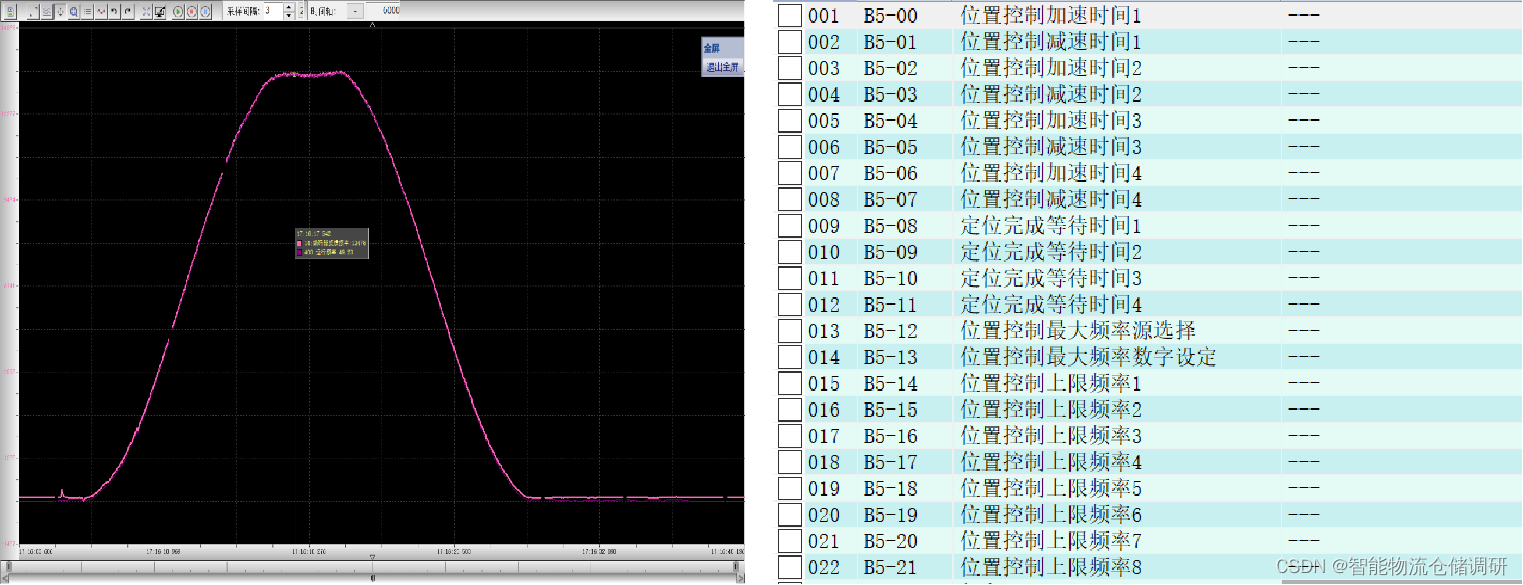

电机全闭环控制 (s曲线)
上位机通过总线下发定位位置及启动命令,变频器接收到指令后,自动规划速度曲线(默认S曲线),上限频率及减速时间可调,自动实现高速平稳定位。
三、伺服方案

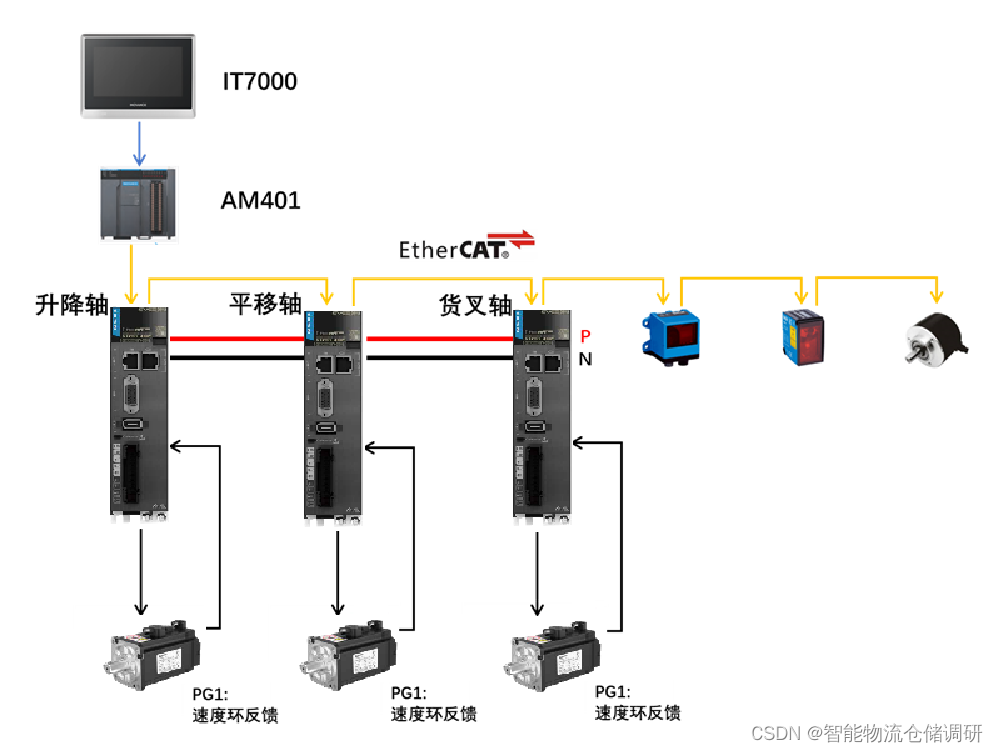

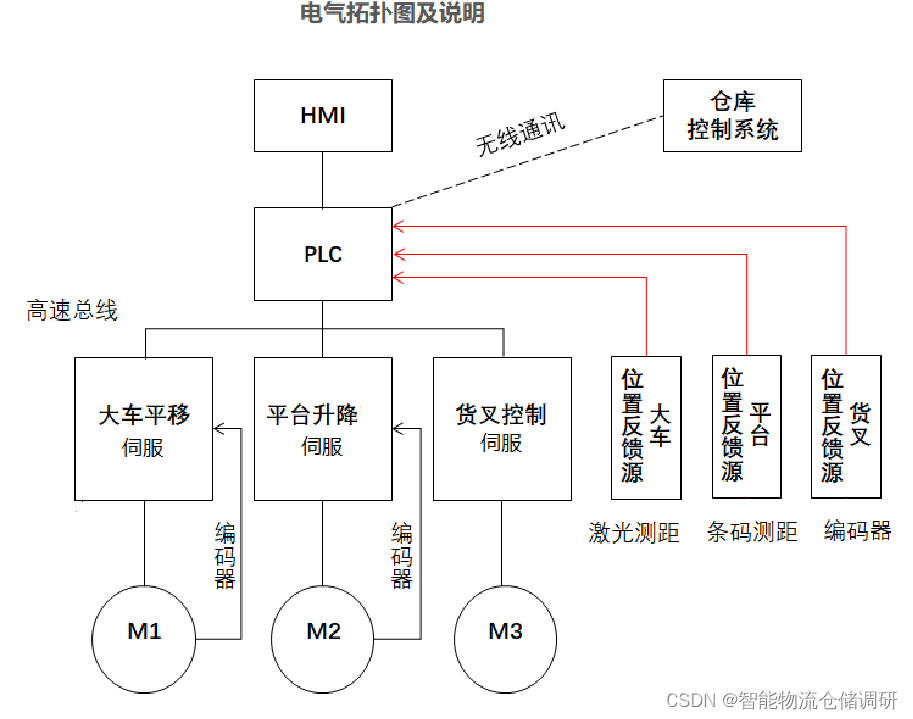

该系统采用汇川SV660N系列伺服作为驱动单元,外部激光测距信号通过总线与PLC进行交互,伺服电机工作于速度模式,通过PLC的全闭环运动控制库实现基于外置激光测距的位置环运算,实现全闭环功能。

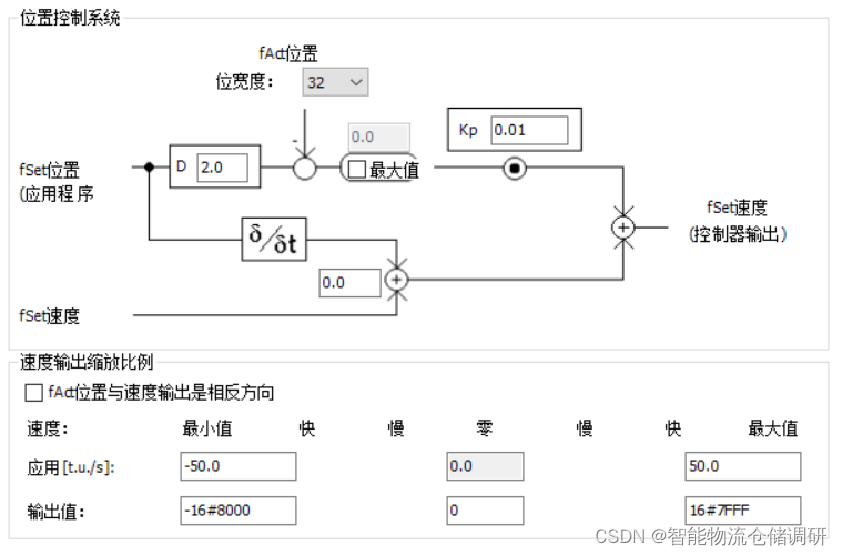

控制算法:
AC800系列PLC运动控制库可以实现定位控制的速度/位置环独立运算,通过总线将激光测距信号接入PLC,即可实现高精度全闭环定位控制。
四、电力载波方案

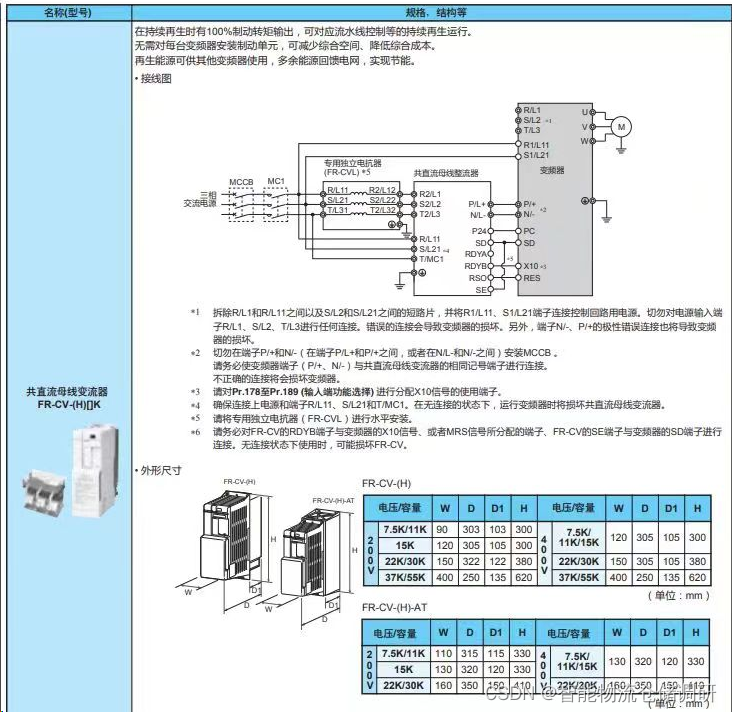

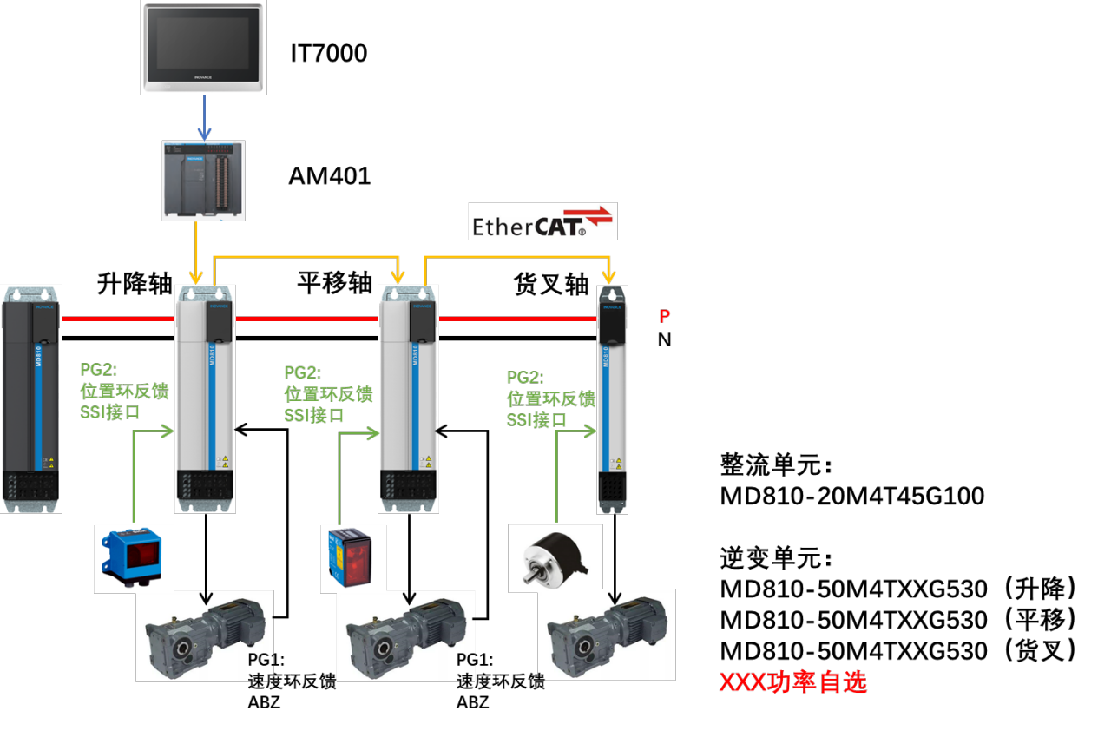

五、节能控制方案(共直流母线方案)
