国产高性能转换器LT8713SX:Type-C/DP1.4转Type-C/DP1.4/HDMI2.0

1. 概述

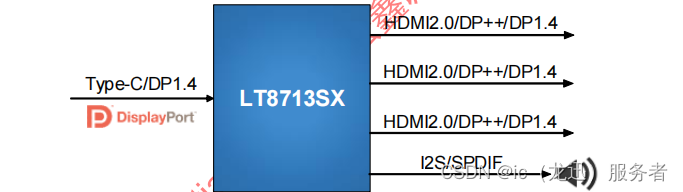

LT8713SX是一款高性能Type-C/DP1.4转Type-C/DP1.4/HDMI2.0转换器，具有三个可配置的DP1.4/HDMI2.0/DP++输出接口和音频输出接口。LT8713SX支持 DisplayPort™ 单流传输 （SST） 模式和多流传输 （MST） 模式。当接收到通过单个 DP 链路打包和传输的多个视频/音频流时，LT8713SX 会将打包的多流恢复到多个不同的视频/音频流。在SST模式下，三个TX接口输出相同的视频流/音频流。此外，还包括三个用于 CC 通信的 CC 控制器，以实现 DP Alt 模式和供电功能，一个用于上游 Type-C 端口，一个用于下行端口，最后一个用于供电。片上USB3.0开关是一种高速双向无源开关，可提供灵活的开关以适应连接器翻转。

提供两个数字音频输入或输出接口，包括 I2S 和 SPDIF。两者都支持最大 192KHz 采样率的 8 声道 LPCM 或压缩音频。

该器件能够自动运行，这由一个集成微处理器实现，该微处理器使用嵌入式 SPI 闪存进行固件存储。系统控制也可通过使用专用配置 I2C 从接口来实现。

2.特点

• Type-C/DP1.4接收器
• Type-C/DP1.4/HDMI2.0发射器
• 支持SST和MST模式

3.应用

• 扩展屏
• 显示器
