2.4g射频电路硬件设计指南

2.4GHz射频电路的硬件设计直接影响通信距离、抗干扰能力和功耗。以下是核心设计要点，涵盖射频布局、阻抗控制、晶振设计、天线设计等关键环节。

1. 射频电路布局设计

（1）射频区域独立：将射频电路（RFIC、PA、LNA、天线）与其他数字电路（MCU、电源）物理隔离，避免干扰。

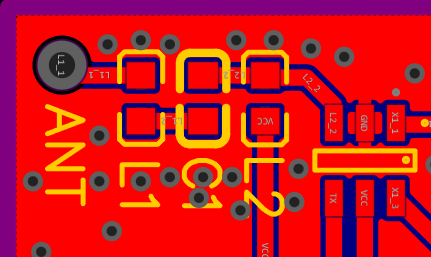

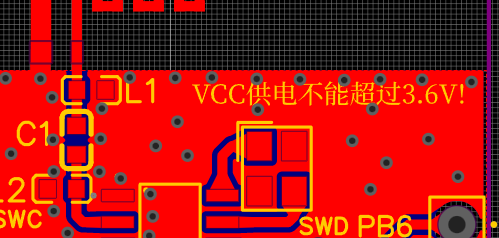

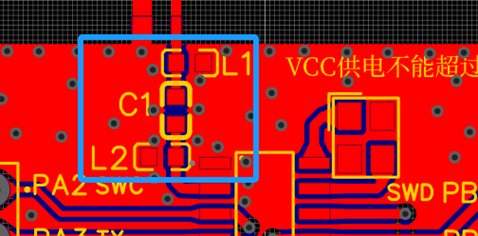

（2）射频电路器件：射频电路器件相互靠近一些，也要靠近芯片一些，距离太远可能会失去匹配作用。

2. 阻抗控制与走线

(1) 射频走线

阻抗匹配：单端走线50Ω（微带线），差分走线100Ω（如USB DP/DN）。

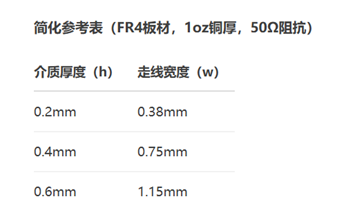

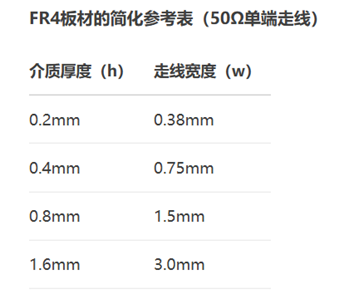

走线宽度计算：根据PCB板材（FR4的εr≈4.3）和介质厚度（如0.2mm厚对应线宽0.38mm）。

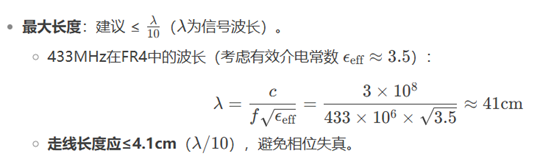

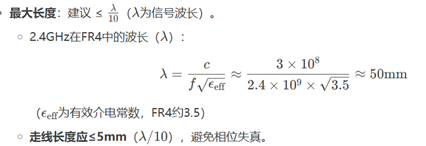

走线长度限制：

走线规则：尽量短、直，避免直角转弯（用45°或圆弧拐角）。远离电源、晶振、高速数字线。

3、晶振布局核心规则

短走线近芯片：减少寄生电感和电容，降低信号衰减和干扰。晶振布局要尽可能靠近芯片，时钟才准确。
远离干扰源：避免与射频信号、高速数字线、电源线平行走线。
完整地平面：晶振下方必须保持连续的地平面，提供低阻抗回流路径。
对称布局：负载电容（C1/C2）对称放置，确保起振稳定。

4. 天线设计

(1) 天线类型选择

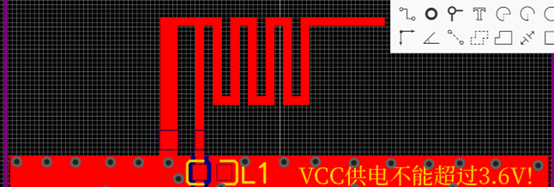

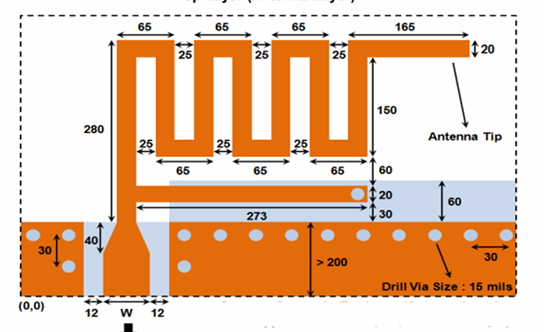

PCB天线：如倒F天线（IFA）、蛇形天线（适合低成本设计）。

外接天线：如陶瓷天线（体积小）、棒状天线（高增益）。

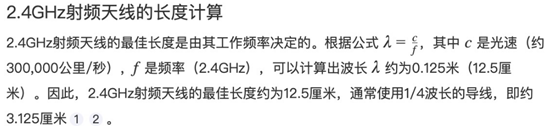

(2) 2.4g射频电路天线最佳长度

2.4GHz射频天线的最佳长度约为12.5厘米(0.125波长)，而天线的宽度则取决于具体的天线设计和材料。

(3) 天线周围净空

天线区域禁止铺铜，周围≥5mm无金属构件（如螺丝、外壳）。

(4)地平面与屏蔽设计

PCB天线通常需要局部地（如倒F天线的接地点），但避免大面积铺铜。

外接天线的接地引脚需低阻抗连接至主地（多过孔）

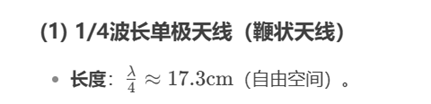

433射频电路硬件设计指南

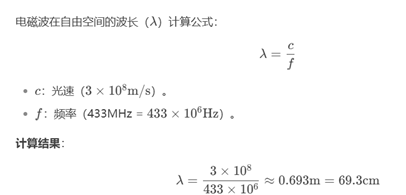

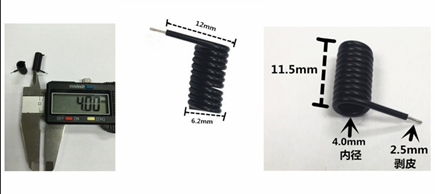

433MHz射频电路广泛用于遥控、物联网（IoT）、无线传感等场景。其硬件设计需关注射频布局、匹配电路、天线优化、晶振布局。以下是关键设计要点。
