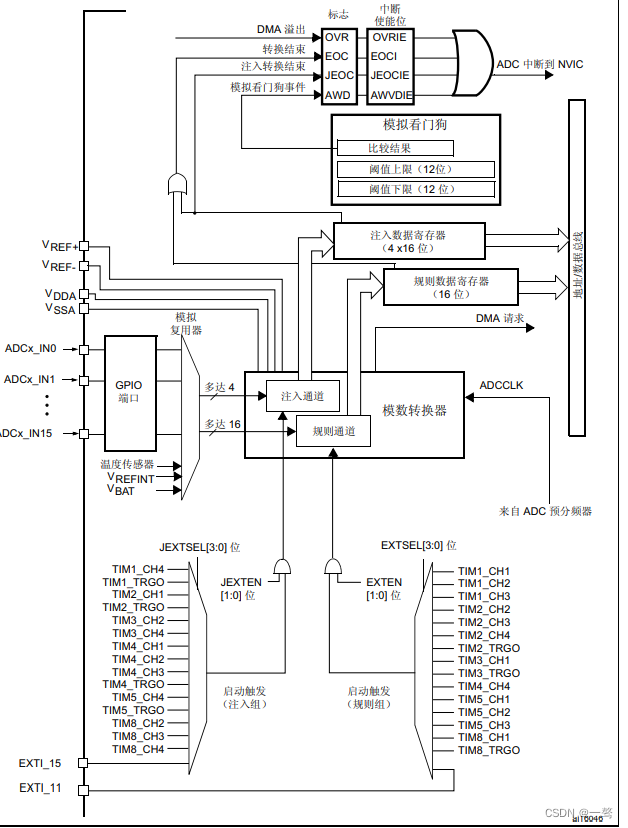

本文介绍了STM32F407单重ADC的功能，包括0~3.3V的输入电压范围，16个规则通道和4个注入通道的转换顺序，触发方式如外部GPIO或定时器触发、软件触发，转换时间的计算以及数据存储在不同的数据寄存器中。详细解析了通道顺序、采样时间和转换控制。
1，输入电压：0~3.3V。

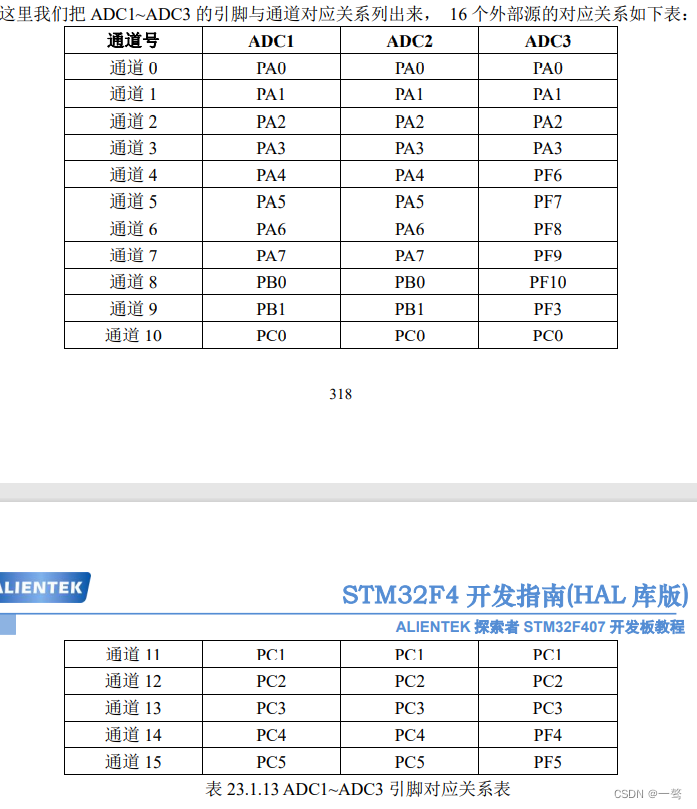

2，输入通道
STM32F407有16个规则通道，4个注入通道，注入通道类似中断，可以打断规则通道的转换。

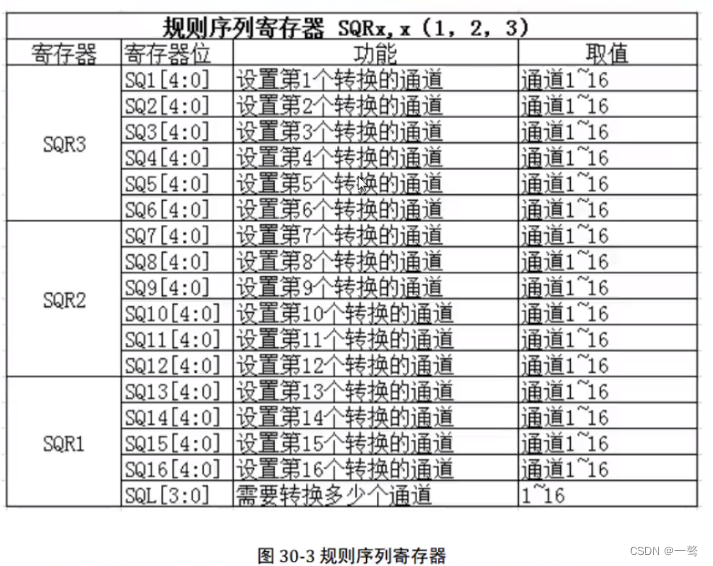

16个规则通道，转换顺序由规则序列寄存器决定
具体使用多少个规则通道，由SQRI SQL【3:0】决定

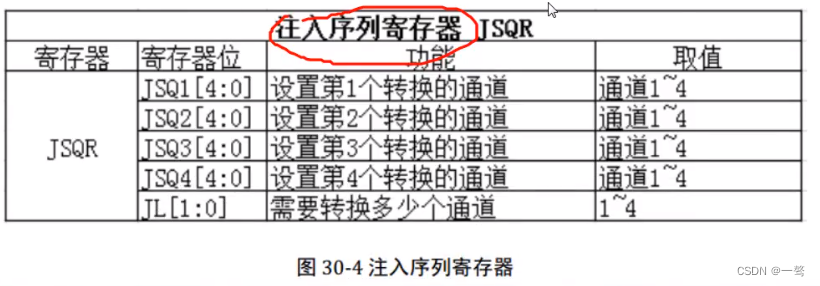

4个规则通道，转换顺序由注入序列寄存器决定
当 JL[1:0] = 3（定序器中有 4 次注入转换）时，ADC 将按以下顺序转换通道：JSQ1[4:0]、 JSQ2[4:0]、JSQ3[4:0] 和 JSQ4[4:0]。 当 JL = 2（定序器中有 3 次注入转换）时，ADC 将按以下顺序转换通道：JSQ2[4:0]、 JSQ3[4:0]
