如何快速移植 RT-Thread 到自己的 STM32 开发板上

一. 前言

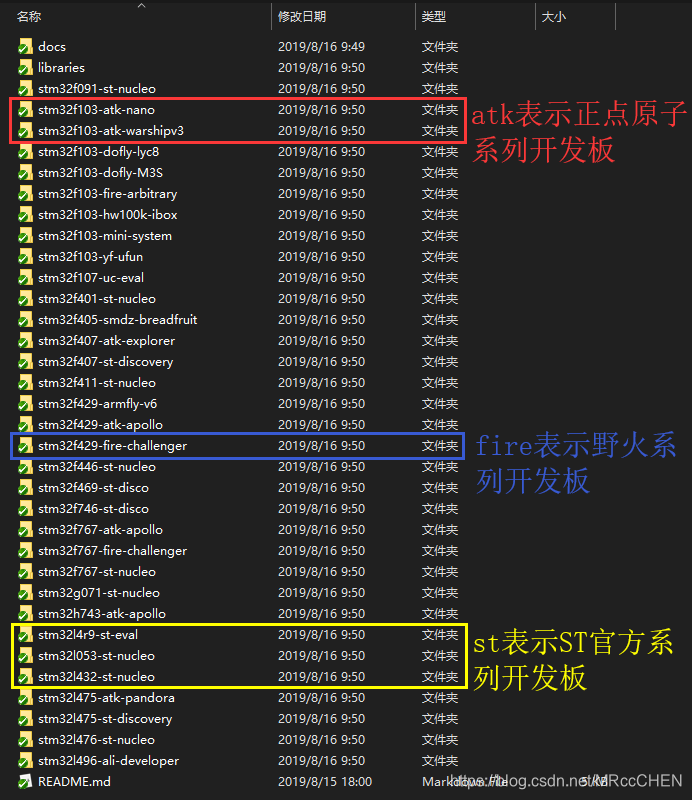

大家知道，RT-Thread 已经支持了各式各样的 BSP 了，以 STM32 为例，RT-Thread 针对市面上很多具体的某开发板制作了对应的 BSP，如 ST 官方开发板，正点原子系列开发板，野火系列开发板等，如下图所示：

不过，有人可能问，如果我的板子是自己 DIY 画板子制作的，或者说的公司内部自己的板子，并不是市面上卖的那种开发板，能否使用 RT-Thread 的 STM32 BSP 呢？答案是完全可以的，本文将教大家如何根据已有的 STM32 BSP 快速移植 RT-Thread 到自己的 STM32 开发板上。
根据已有 STM32 的 BSP 移植 RT-Thread 到自己的 STM32 开发板步骤分为以下几步：

• 1.拷贝一份芯片型号相似的 BSP
• 2.用 STM32CubeMX 配置时钟
• 3.修改串口号和 LED 引脚

二. 移植

1. 拷贝一份芯片型号相似的 BSP

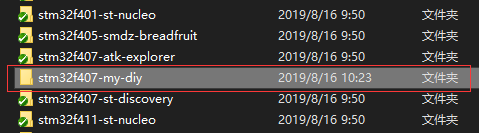

假如自己手上的板子芯片型号是 STM32F407VGT6，那就在已有的 STM32 BSP 中找一份与 STM32F407VGT6 相似的 BSP ，stm32f407-atk-explorer 这个 BSP 使用的是 STM32F407ZGT6，可以说是与 STM32F407VGT6 最相似的了。复制一份，改名 stm32xxx - 厂商 - 开发板名，如 stm32f407-my-diy，如下图：

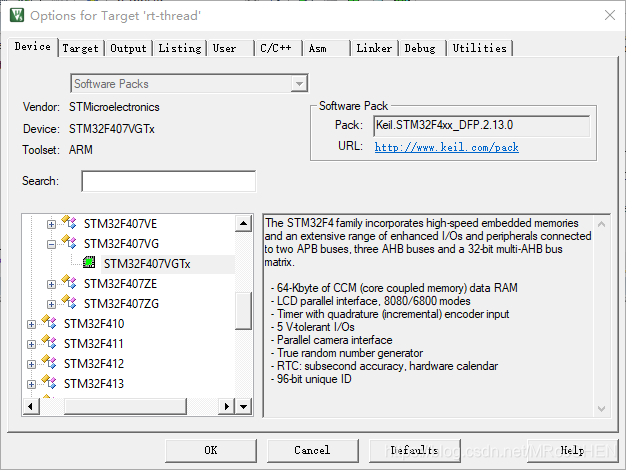

打开这个拷贝出来的 BSP 文件夹，打开工程，修改芯片型号，如下图：

2. 用 STM32CubeMX 配置时钟

打开 bsp\stm32\stm32f407-my-diy\board\CubeMX_Config\CubeMX_Config.ioc 后：

• 2.1 首先重选芯片为STM32F407VGT6。

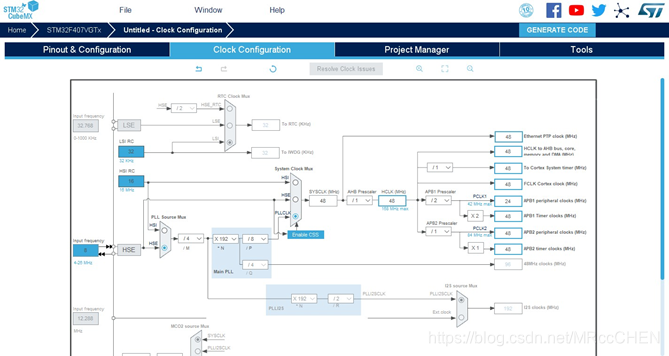

• 2.2 配置时钟源与时钟树：
  • 1）HSI：高速内部时钟信号，stm32单片机内的时钟。
  • 2）HSE：高速外部时钟信号精度高，来源：
    • ① HSE外部晶体/陶瓷谐振器（晶振）。
    • ② HSE用户外部时钟。
  • 3）LSE：低速外部晶体32.768kHz，主要提供一个精确的时钟源 一般作为RTC时钟使用。

• 2.3 生成代码
  • 1）点击 GENERATE CODE 按钮生成代码，新的代码会更新到 bsp\stm32\stm32f407-my-diy\board\CubeMX_Config\Src 中。
• 2.4 更新 board.c中的时钟配置函数

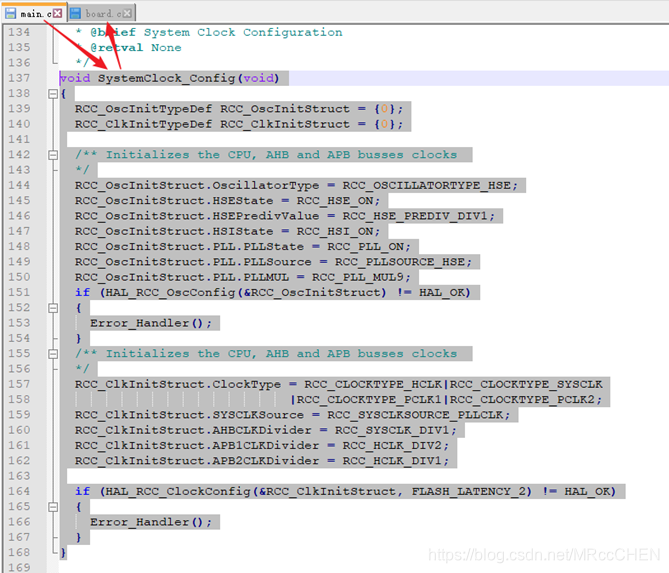

  • 1）打开 bsp\stm32\stm32f407-my-diy\board\CubeMX_Config\Src 中的 main.c，复制 SystemClock_Config() 函数到 board.c，覆盖原本的 SystemClock_Config() 函数。


3. 修改串口号和 LED 引脚

• 3.1 在你自己的开发板上找一个可用的串口（如uart4），连接电脑。
• 3.2 通过 STM32CubeMX 打开相应的串口4，点击生成代码。
• 3.3 修改工程中的 rtconfig.h 文件中的 RT_CONSOLE_DEVICE_NAME 宏定义，并添加串口4的宏定义：

#define RT_CONSOLE_DEVICE_NAME "uart4"

#define BSP_USING_UART
#define BSP_USING_UART4

• 根据自己的板子修改 main.c 中的 LED 引脚：

#define LED0_PIN GET_PIN(D, 13)

• 3.4 编译下载：
  • 1）板子的 LED 灯闪烁。
  • 2）并通过串口终端查看打印的 RT-Thread logo 信息。
  • 3）输入 help 可查看系统支持命令。

\ | /
- RT - Thread Operating System
/ | \ 4.0.2 build Aug 15 2019
2006 - 2019 Copyright by rt-thread team
msh >

msh >help
RT-Thread shell commands:
reboot           - Reboot System
version          - show RT-Thread version information
list_thread      - list thread
list_sem         - list semaphore in system
list_event       - list event in system
list_mutex       - list mutex in system
list_mailbox     - list mail box in system
list_msgqueue    - list message queue in system
list_mempool     - list memory pool in system
list_timer       - list timer in system
list_device      - list device in system
help             - RT-Thread shell help.
ps               - List threads in the system.
time             - Execute command with time.
free             - Show the memory usage in the system.

msh >

到此为止，RT-Thread 就成功的移植到自己的 STM32 开发板上啦！

三. 常见问题

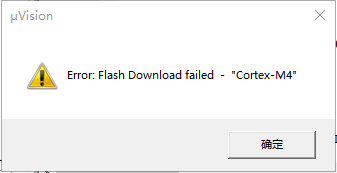

1. 下载失败

在下载时可能遇到下载失败的问题，只需要将下载算法重新选择一次即可。

2. 编译报错

如，遇到串口驱动 drv_uart.c 报错 error:#20:identifier "UART_HandleTypeDef" is undefined.，是因为没有在 STM32CubeMX 中开启 UART。
解决方法：

• 在 STM32CubeMX 中开启 UART 并点击 GENERATE CODE 按钮重新生成代码。

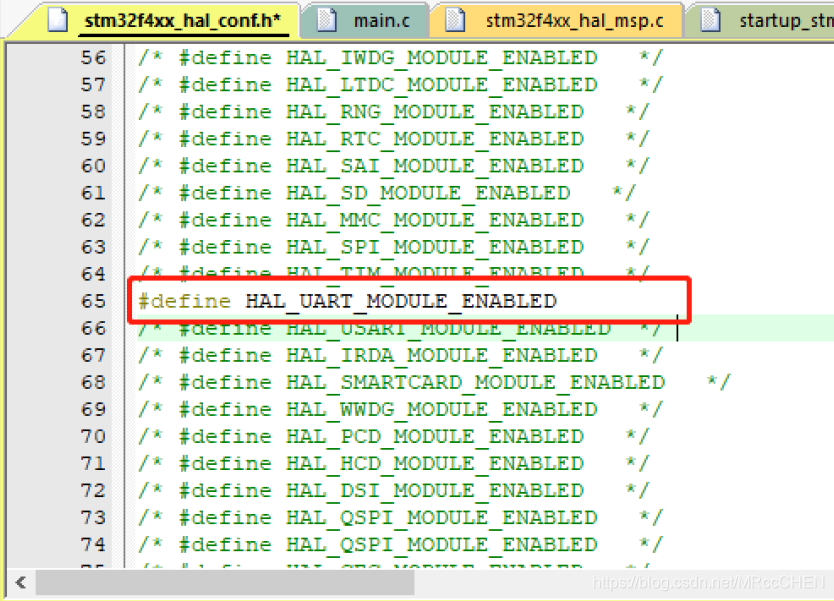

• 懒得打开 STM32CubeMX 的话，也可以直接修改 board\CubeMX_Config\Inc\stm32f4xx_hal_conf.h 文件，打开宏定义HAL_UART_MODULE_ENABLED即可：
