在openbmc系统中,我们有两种方式将本板的传感器注册到ipmi标准命令中。以下的示例均已romulus工程为例
方式一
第一步:我们在设备树中将传感器值进行注册(设备树文件在linux-aspeed/arch/arm/boot/dts/ aspeed-bmc-opp-romulus.dts)

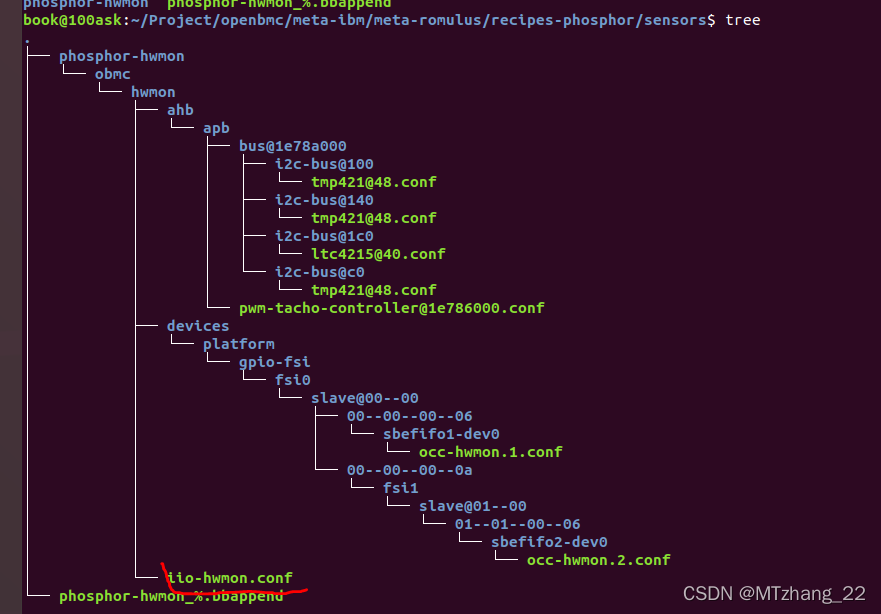

第二步:在图中的文件夹中添加具体的conf文件,iio-hwmon.conf为ADC传感器的配置文件,tmp421@xxx为温度传感器的配置文件,pwm-tacho-controller@1e786000.conf文件为风扇传感器配置文件。这些配置文件在系统加载的时候,存放在路径/etc/default/hwmon下,并被phosphor-hwmon程序初始化所使用。在phosphor-hwmon中,我们生成定时器,定时将传感器的值暴露在dbus上,供其他模块进行使用。
第三步:在文件/meta-ibm/meta-romulus/recipes-phosphor/configuration/romulus-yaml-config/romulus-ipmi-inventory-sensors.yaml 中进行添加具体传感器的配置参数。YAML文件在编译时会被writesensor.mako.cpp脚本进行解析,解析得到数据被phosphor-ipmi-host 初始化所使用。
方式二:
第一步:我们在设备树中将传感器值进行注册(设备树文件在linux-aspeed/arch/arm/boot/dts/ aspeed-bmc-opp-romulus.dts)
第二步:我们在entity-manager程序下的configuartion文件夹下进行添加我们所支持的单板的json文件。在系统的加载中,我们会将json文件存放在/usr/share/entity-manager/configurations目录下,entity-manager程序启动时,会进行加载所有的json文件,判断当前的单板是否与目录下的json文件匹配。在匹配的情况下,将json文件的内容进行加载,并通过entity-manager, dbus-sensor等模块将传感器进行实例化并暴露在dbus中。
总结
通过方式一与方式二的比较,我们发现方式一需要修改dts配置文件,conf配置文件,YAML配置文件。方式二中需要修改dts配置文件,并添加json文件。
