前言

随着智能化的普及，人们不单单只想要简单的语音控制产品，而是想选择能花样化使用产品，因此在线语音模组的需求也越来越多了。在线语音模组可以通过语音控制给人们生活带来便利，也可以通过个性化资讯服务给人们带来娱乐和放松。

深圳市梦想智能物联有限公司发布一款天猫精灵AI语音模组（MSV-BEM-V01023），可以让你的普通设备轻松实现智能化，除了可以使用语音控制产品以外，还提供天猫精灵音响类似的内容服务，例如查询天气、播放歌曲、播放有声小说等等。

一、MSV-BEM-V01023模组介绍：

MSV-BEM-V01023模组是一款集成高性能WIFI/BT/MESH模组，支持IEEE 802.11 b/g/n的WiFi协议和BT5.0。模组主要适用于智能家电/智能家居等智能物联网应用,可实现语音控制、蓝牙播放和LE MESH应用。

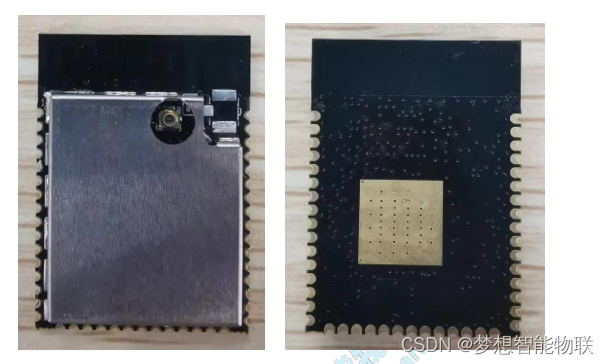

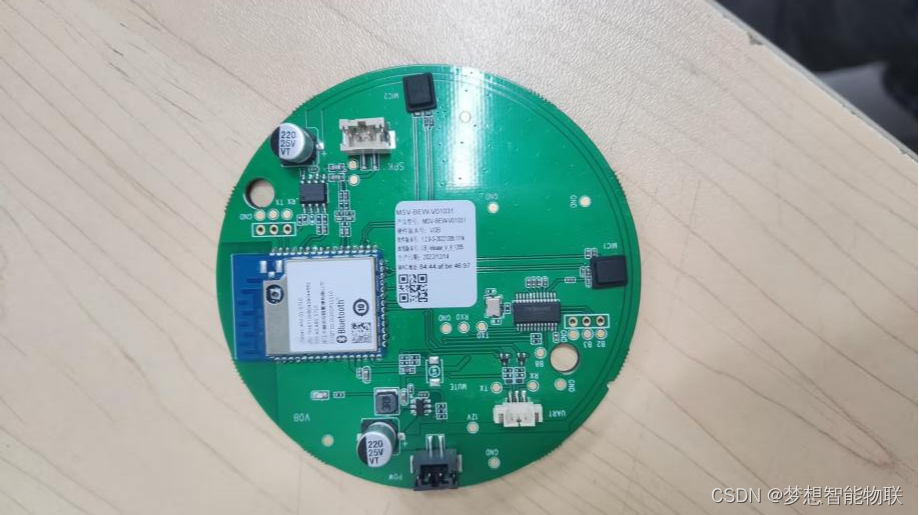

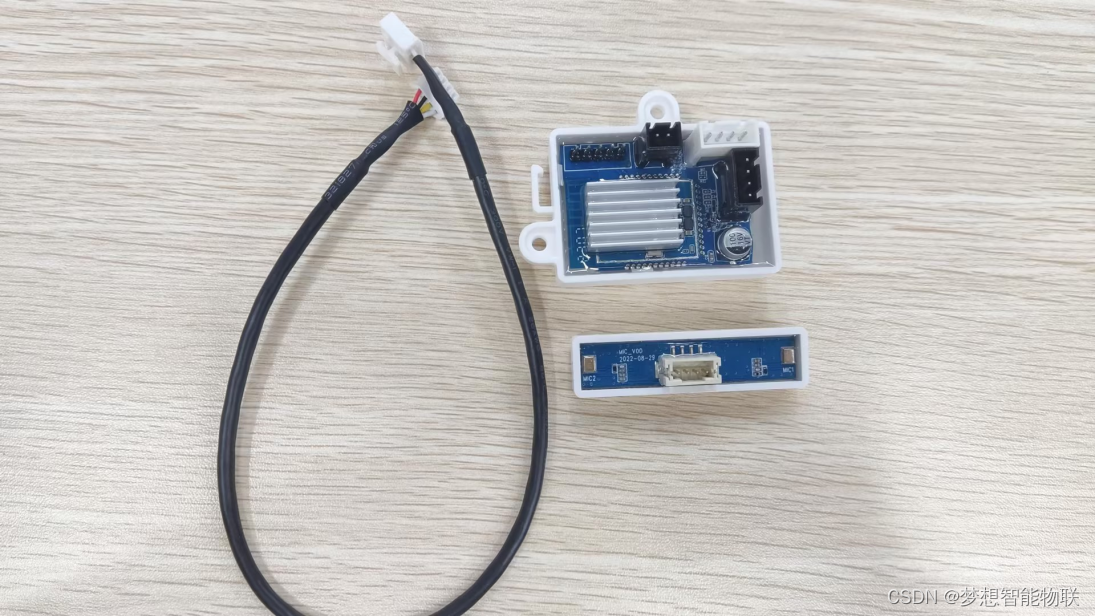

模块实物图如下：

注意：模组是采用邮票孔加底部焊盘的封装。底部焊盘必须使用，用于模组散热和接地使用

二、MSV-BEM-V01023模组硬件：

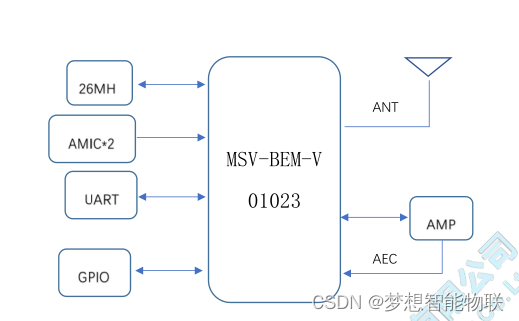

1、系统框图：

2、硬件引脚与功能说明：

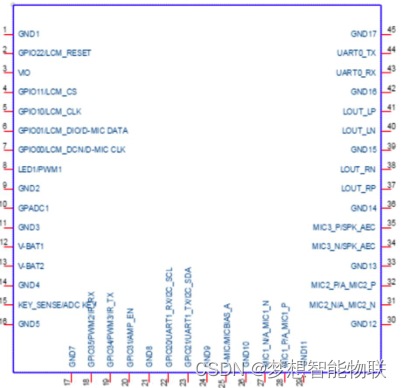

1）引脚说明

2）引脚功能说明

引脚序号	引脚定义	类型	功能描述	电压
1	GND1	-	模组GND	0V
2	GPIO2	I/O	GPIO2_2	3.3V
3	VIO	P	VIO输出3.3V@50mA	3.3V
4	GPIO11	I/O	GPIO1_1	3.3V
5	GPIO10	I/O	GPIO1_0	3.3V
6	GPIO01/DMIC DATA	I/O	GPIO0_1，或数字麦克DMIC_DATA	3.3V
7	GPIO00/D-MIC CLK	I/O	GPIO0_0，或数字麦克DMIC_CLK	3.3V
8	LED1/PWM1	I/O	PWM1输出，上电默认弱上拉输出	3.3V
9	GND2	-	模组GND	0V
10	GPADC1	AI	通用ADC1输入	2.5V
11	GND3	-	模组GND	0V
12	V-BAT1	P	模组供电输入，3V~5V输入	3.1~5.5
13	V-BAT2	P	模组供电输入，3V~5V输入	3.1~5.5
14	GND4	-	模组GND	0V
15	KEY_SENSE	AI	按键模拟输入	2.5V
16	GND5	-	模组GND	0V
17	GND7	-	模组GND	0V
18	GPIO35/PWM2	I/O	GPIO3_5，PWM2输出，IR_RX	3.3V
19	GPIO34/PWM3	I/O	GPIO3_4，PWM3输出，IR_TX	3.3V
20	GPIO31/AMP_EN	I/O	GPIO3_1，用于音频 PA使能	3.3V
21	GND8	-	模组GND	0V
22	GPIO20/UART1_RX	I/O	GPIO2_0，UART1_RX	3.3V
23	GPIO21/UART1_TX	I/O	GPIO2_1，UART1_RX	3.3V
24	GND9	-	模组GND	0V
25	V-MIC	P	模拟MIC的MIC_Bias输出	2.0V
26	GND10	-	模组GND	0V
27	MIC1_N	AI	模拟MIC1的N输入	2.0V
28	MIC1_P	AI	模拟MIC1的P输入	2.0V
29	GND11	-	模组GND	0V
30	GND12	-	模组GND	0V
31	MIC2_N	AI	模拟MIC2的N输入	2.0V
32	MIC2_P	AI	模拟MIC2的P输入	2.0V
33	GND13	-	模组GND	0V
34	MIC3_N	AI	模拟MIC3的N输入，音频AEC输入N	2.0V
35	MIC3_P	AI	模拟MIC3的P输入，音频AEC输入P	2.0V
36	GND14	-	模组GND	0V
37	LOUT_RP	AO	音频右声道DAC差分输出，Lineout_RP	2.0V
38	LOUT_RN	AO	音频右声道DAC差分输出，Lineout_RN	2.0V
39	GND15	-	模组GND	0V
40	LOUT_LN	AO	音频左声道DAC差分输出，Lineout_LP	2.0V
41	LOUT_LP	AO	音频左声道DAC差分输出，Lineout_LN	2.0V
42	GND16	-	模组GND	0V
43	UART0_RX	I/O	串口0的RX，用于加载固件，及串口调试打印	3.3V
44	UART0_TX	I/O	串口0的TX，用于加载固件，及串口调试打印	3.3V
45	GND17	-	模组GND	0V
