音频数字信号I2S一些知识理解

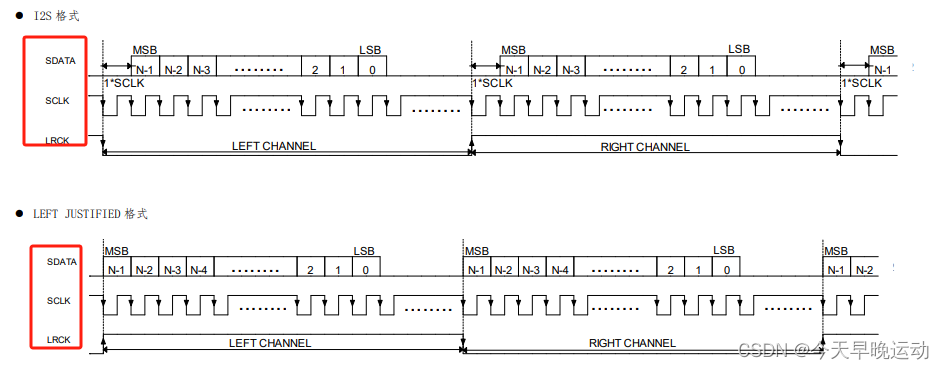

(1)I2S单向基本传输需要几根线传输音频信号?
3根线 LRCK SCLK(也叫BLK) DATA(单向)

(2)如何理解I2S MASTER或者SLAVE的模式？

codec的i2s作为slave mode,LRCK和SCLK来自于soc主控端,codec端自动检测MCLK和LRCK
codec的i2s作为master mode,codec通过MCLK LRCLKDIV和BLKDIV分频得到合适和产生SCLK和LRCK

(3)如何理解BCLK和LRCK和MCLK的计算关系?
BCLK = 采样率位数通道数
例子:48k 16bit 8ch为例子 BCLK = 48000X16X8 = 6144000 (6.144MHZ)
LRCK = 采样率
MCLK:高于采样率 取值可以是采样率*256 128 384 或512 常用256 256X48000 = 12.288MHZ
下面是示波器测量的波形图:

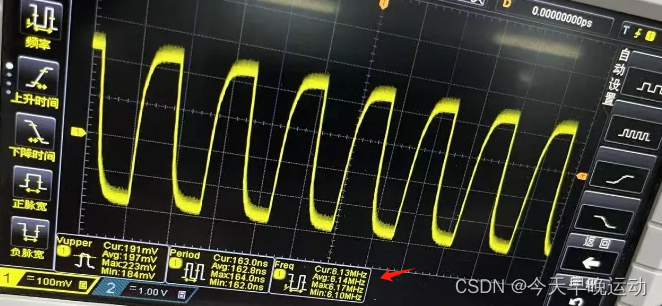

BCLK:

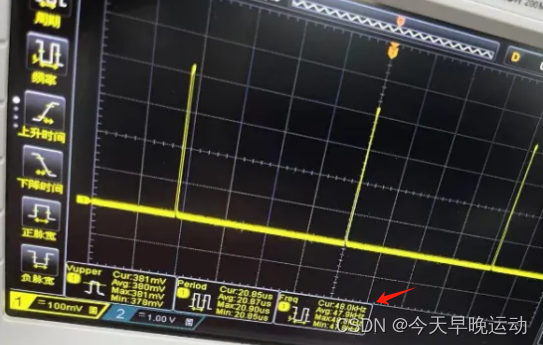

LRCK: 等于采样率

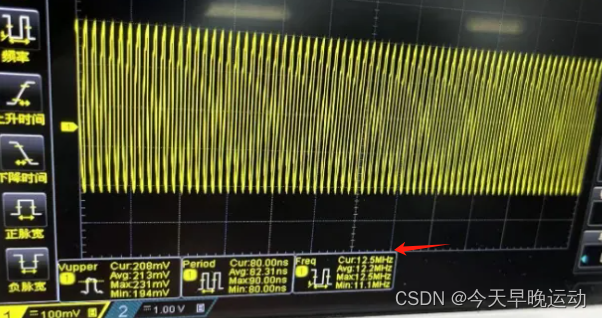

MCLK:
