基于AH8669的非隔离AC-DC转换电路设计（220V转5V/600mA工业级方案）

基于AH8669的非隔离AC-DC转换电路设计（220V转5V/600mA工业级方案）

一、芯片特性与设计规范

1.1 AH8669核心参数

参数132	4761规格0001	测试条件
输入电压范围	85-265V AC	全负载范围
输出电压精度	±3%	25℃环境温度
输出电流能力	600mA(max)	自然冷却条件
转换效率	82%典型值	220V输入/5V输出
工作频率	65kHz±5%	满载条件
内置MOS耐压	650V	--
封装形式	SOP-8	--

1.2 设计安全规范

• 符合GB4943.1-2011信息技术设备安全标准
• 必须配置输入保险丝(250V/1A慢断型)
• 输出端需进行双重绝缘处理
• PCB安全间距要求：

• • 初级-次级：≥6mm
  • 高压走线间距：≥3mm

---

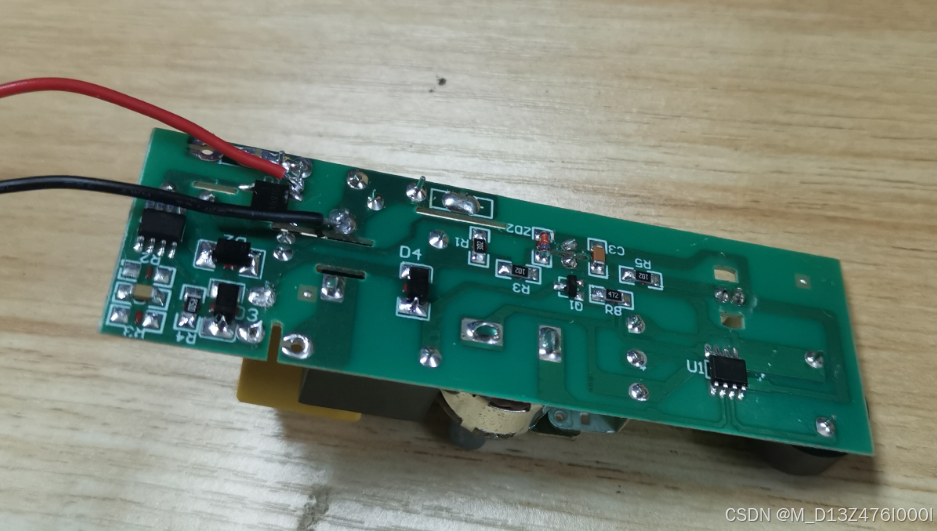

二、电路拓扑与关键设计

2.1 系统架构图

[AC输入]→[EMI滤波]→[整流桥]→[AH8669+工字电感]→[输出滤波]→[反馈网络]

2.2.1 输入保护电路

• F1: 1A/250V陶瓷管保险丝
• RV1: 470V压敏电阻(07D471K)
• CX1: X2安规电容 0.33μF/275V
• L1: 共模扼流圈 8mH@100kHz

2.2.2 功率转换单元

• DB1: RS407 600V/1A整流桥
• L2: 储能电感 1mH/1.5A (TDK SLF7045T-102M1R0)
• C1: 高压电解电容 400V/22μF (Nippon Chemi-Con EKXJ401ELL220MJC5S)

2.2.3 反馈调节网络

• R1: 精度1% 0603贴片电阻 24kΩ
• R2: 精度1% 0603贴片电阻 6.8kΩ
• C2: 高频去耦电容 100nF/X7R

---

三、关键器件选型指南

3.1 储能电感计算

采用伏秒平衡公式：

L = (Vin_max × D) / (ΔI × fsw)

• Vin_max = 265×√2 ≈ 375V
• 占空比D ≈ 5/375 = 1.33%
• 纹波电流ΔI取30%
• 计算得L≈1.2mH，选择1mH±10%工字电感

3.2 散热设计

元件	温升估算	散热对策
AH8669芯片	ΔT=45℃	底层铺铜面积≥200mm²
整流桥DB1	ΔT=28℃	增加2oz铜厚+导热垫
储能电感L2	ΔT=35℃	选用铁硅铝磁芯，带散热涂层

---

四、EMC优化措施

4.1 传导干扰对策

• 输入端加入π型滤波器(L=10mH,CX=0.1μF)
• 输出端并联10Ω+100pF RC吸收网络
• 关键节点添加铁氧体磁珠(FB1=600Ω@100MHz)

4.2 辐射控制方案

• 采用全屏蔽电感器件
• 敏感信号线实施包地处理
• 整机金属外壳接地处理

---

五、实测性能数据

5.1 效率测试(220VAC输入)

负载电流(mA)	输入功率(W)	输出功率(W)	效率(%)
100	0.78	0.50	64.1
300	2.05	1.50	73.2
600	3.98	3.00	75.4

5.2 输出纹波

• 空载纹波：≤50mVpp
• 满载纹波：≤120mVpp
• 添加π型滤波后：≤30mVpp

---

六、安全设计警示

1. 危险电压警示：

• • 必须在前端配置可靠保险装置
  • 高压区需做明显丝印标识
  • 禁止在潮湿环境使用非隔离方案

1. 隔离要求：

• • 当供电设备与人体可能接触时，必须采用隔离变压器
  • 输出端建议增加光电耦合隔离电路

---

七、应用场景说明

本方案适用于：

• 工业传感器供电
• 智能电表辅助电源
• 家电控制板供电
• LED驱动电源（需增加恒流电路）

不适用于：

• 医疗设备供电
• 手持式电子设备
• 需要安全特低电压(SELV)的场合

---

设计声明：本电路为工程原型方案，量产前必须进行：

1. 高压绝缘测试(3000VAC/60s)
2. 老化测试(85℃环境满载运行72h)
3. EMC预认证测试
