浅谈DWM原理

背景

从Vista之后，Windows为了显示的美观，引入了一个DWM.exe（Windows Desktop Manager）的进程，这个进程的一个重要作用就是合成，一个非常明显的特点就是半透明效果（也就是平时说的AERO特效）。

在XP下面，如果一个窗口挡住了另外一个窗口，那么下面的窗口就完全不可见了，这个其实很容易理解，因为一块画布盖住了另外一块画布，那么下面的肯定就不可见了。但是从Vista开始，我们就可以发现，当我们使用窗口盖住底下窗口的时候，在窗口栏上我们依旧可以看到底下窗口的影子；这个就是DWM.exe的功劳，本文就来探讨一下这个进程的基本原理。

1.DwmEnableComposition

在Win7下面提供了相关函数可以停掉/启用DWM的窗口合成，这个函数声明如下：

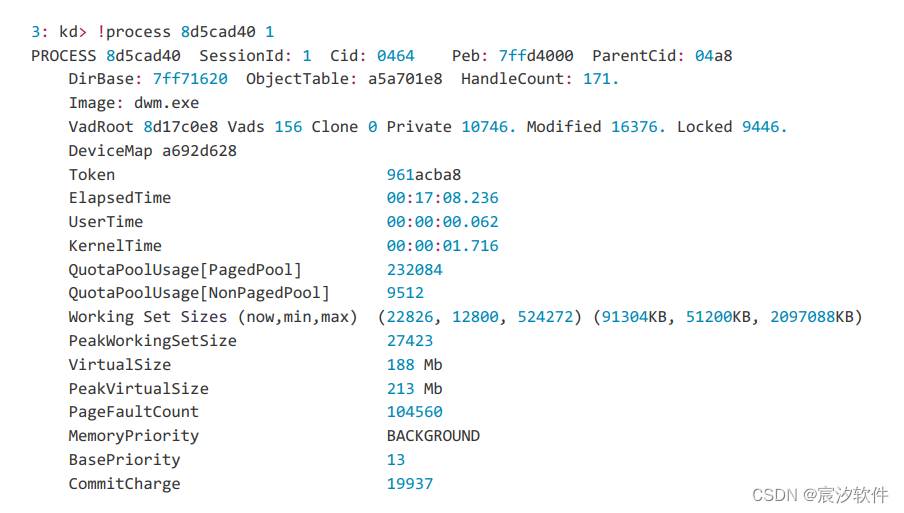

其中 DWM_EC_ENABLECOMPOSITION 参数为启用DWM合成， DWM_EC_DISABLECOMPOSITION 为禁止DWM合成。启用合成之后，Windows就会的DWM.exe就会开启合成的工作，这个进程如下：

1.1 ENABLECOMPOSITION

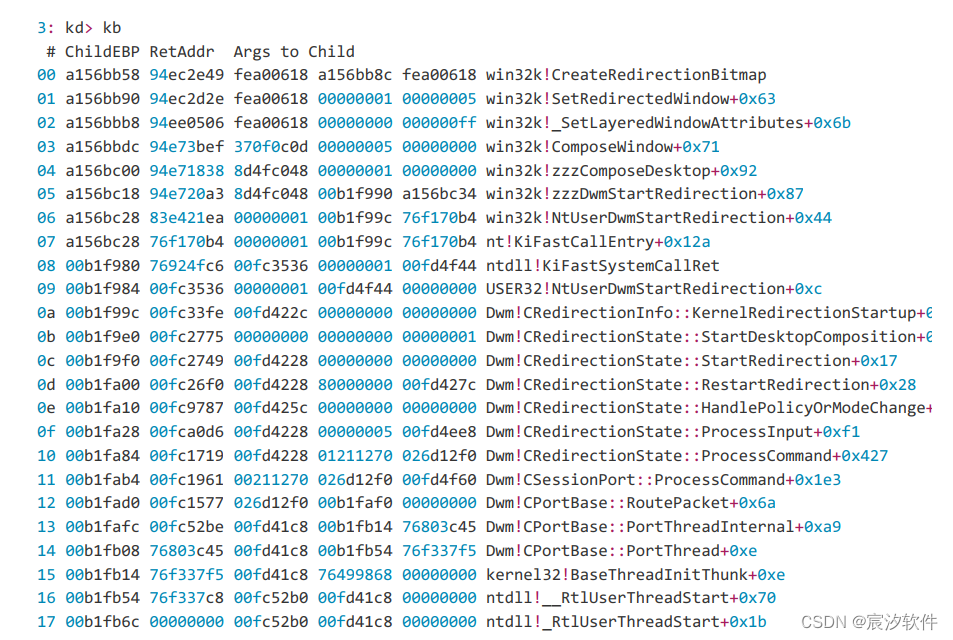

我们先来看一下启用合成是什么逻辑流程，当我们调用 DwmEnableComposition 这个函数的时候，将会调用LAPC给DWM响应，在DWM操作中，整个过程如下：

如果要分析里面的所有操作过程是比较复杂的，但是这里可以通过大致可以看出基本流程：

1. 在Win32k中提供 NtUserDwmStartRedirection 来启动DWM的合成（重定向）。
2. 函数 zzzComposeDesktop 针对当前桌面进行合成。
3. CreateRedirectionBitmap 针对每一个窗口创建一个重定向的Bitmap用来绘图。

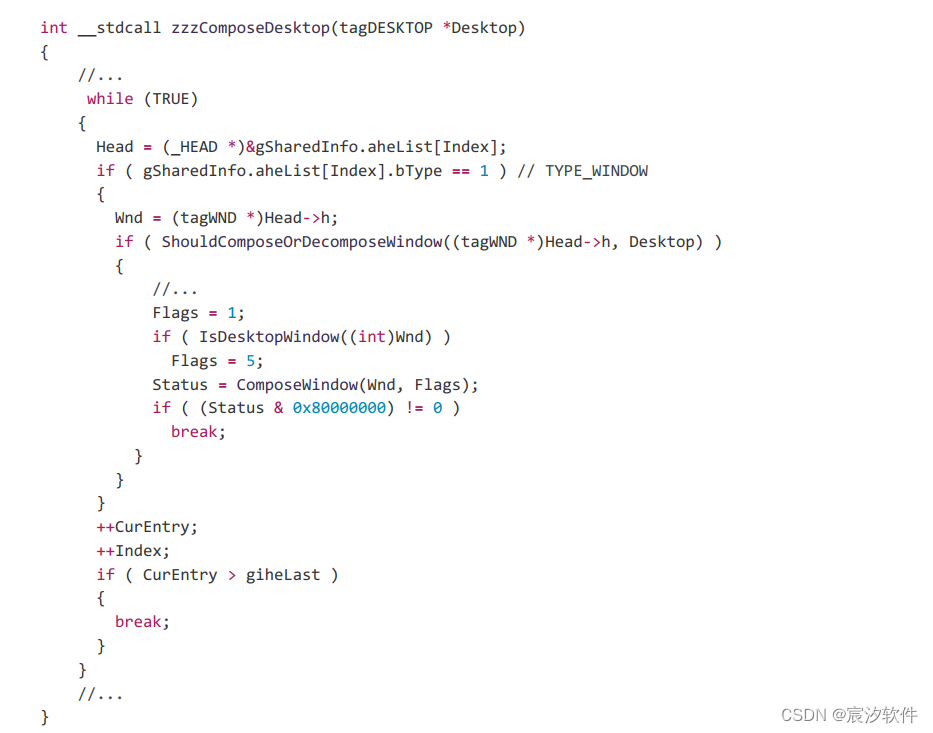

   zzzComposeDesktop 这个函数针对桌面的每一个窗口进行合成操作：

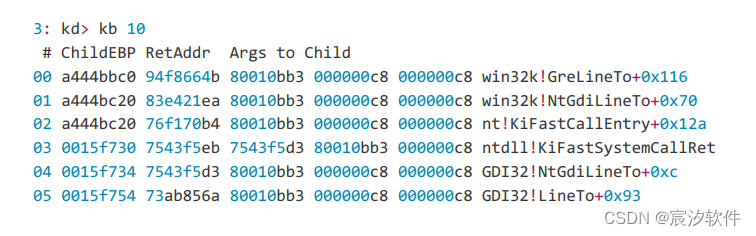

   当启用合成之后，那么绘图将会有什么变化呢？这里我们用LineTo这个函数来看一下，这个函数绘制如下：

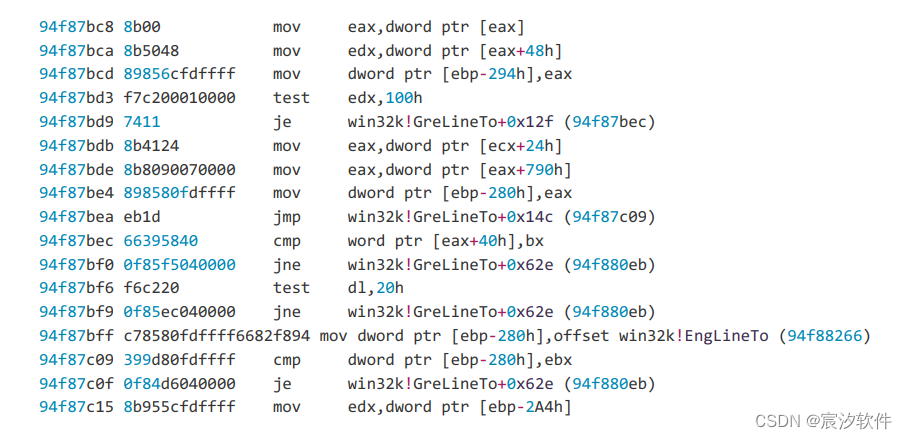

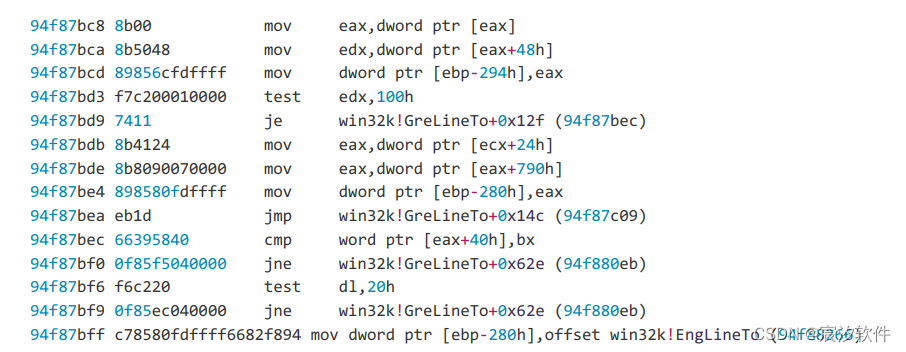

   此时的汇编代码如下：

   其中合成状态下的值信息如下：

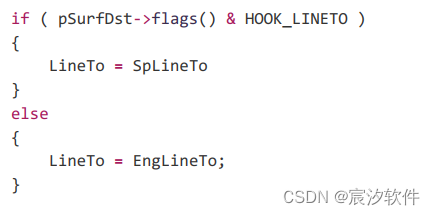

   大致的C代码如下：

   EngLineTo 这个函数比较明确，就是Win32k的引擎函数，这个是通过软件的方式在Surface上面绘图。也就是说在合成状态下面绘图，直接使用的是 Engxxx 系列函数。我们可以大致看一下所有的绘图函数都有类似的操作

1.2 DISABLECOMPOSITION

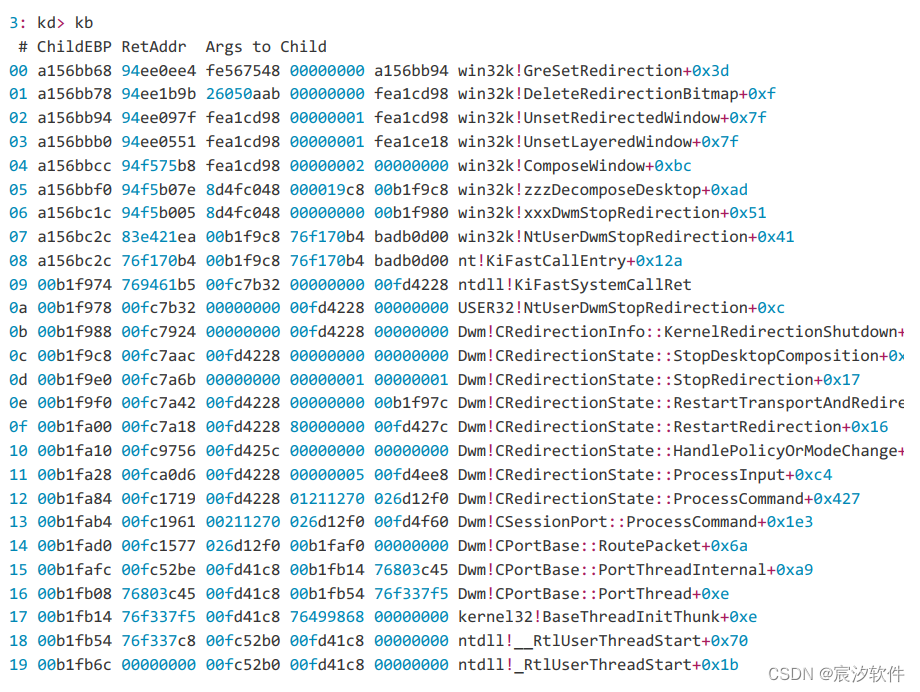

当提供 DWM_EC_DISABLECOMPOSITION 参数之后，合成就会被禁用了，此时的相关堆栈信息如下：

基本可以看到，禁用就是启用的反操作，那么这个时候的绘图操作又是怎么样子呢？相同的函数调用操作：

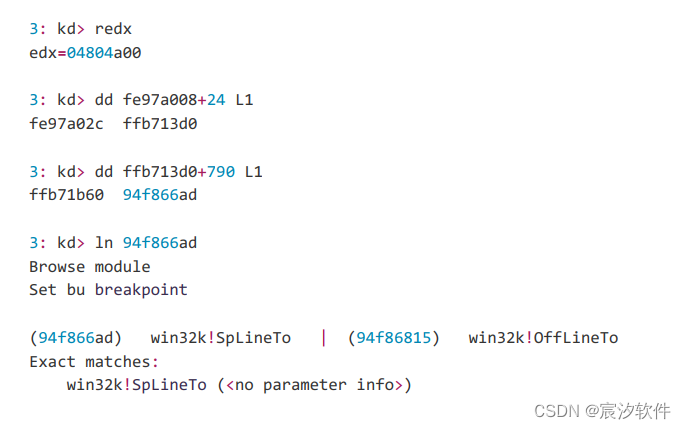

此时的HOOK标记是

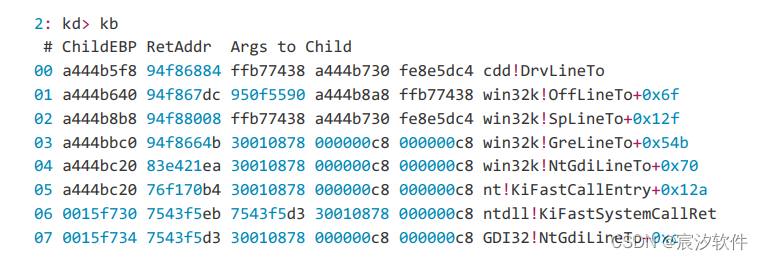

也就是说使用 SpLineTo 来绘图，这个绘图函数就会调用显卡驱动相关的函数，例如调用堆栈如下：

从这里可以发现，只要调用 SpLineTo 就会调用显卡驱动程序来进行GDI图像绘制

1.3 总结

从这里我们可以发现，只要开启了合成，GDI的绘图操作就跟GDI图形显示驱动没有任何的关系了，所以这里我们发现了一个比较重要的特性，对于Mirror驱动，我们只要开启的话AERO特性就会被关闭了（不然Mirror就无法采集到绘图操作了）。

2. DWM

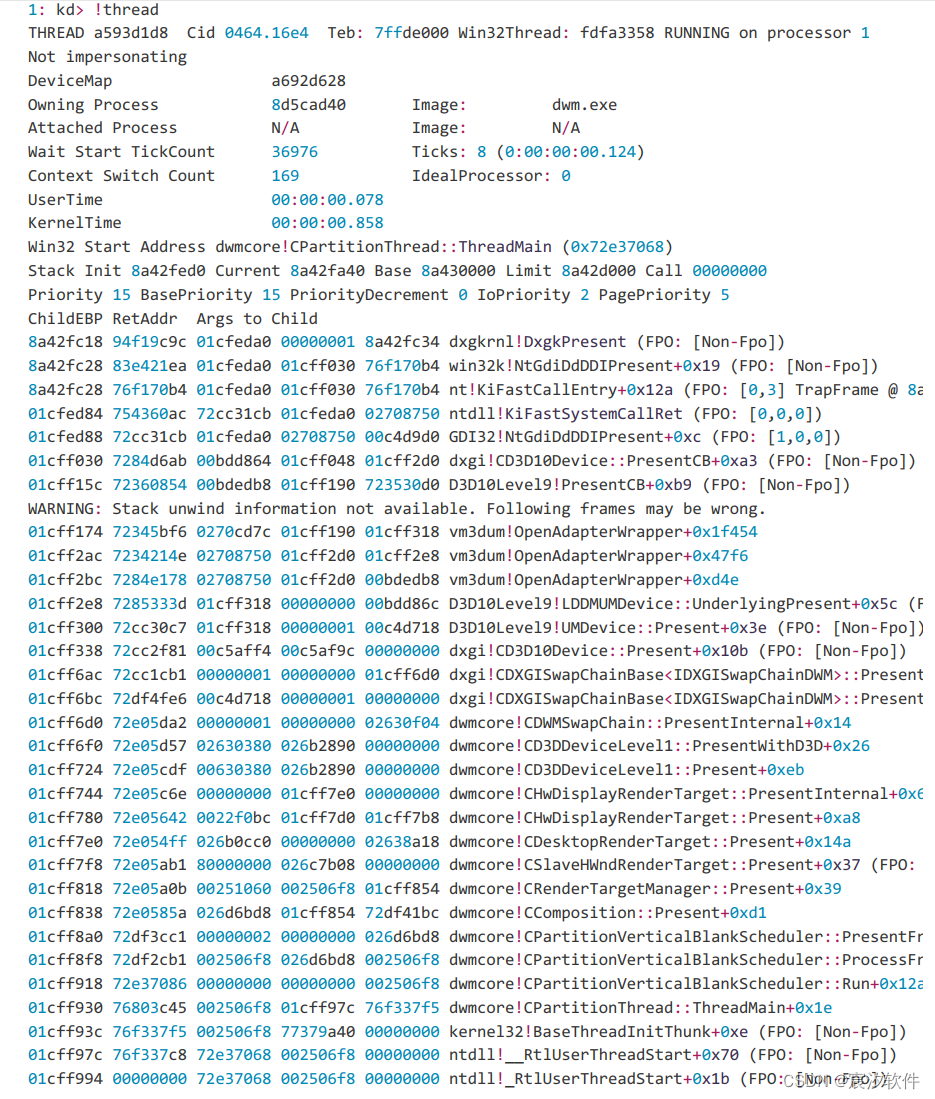

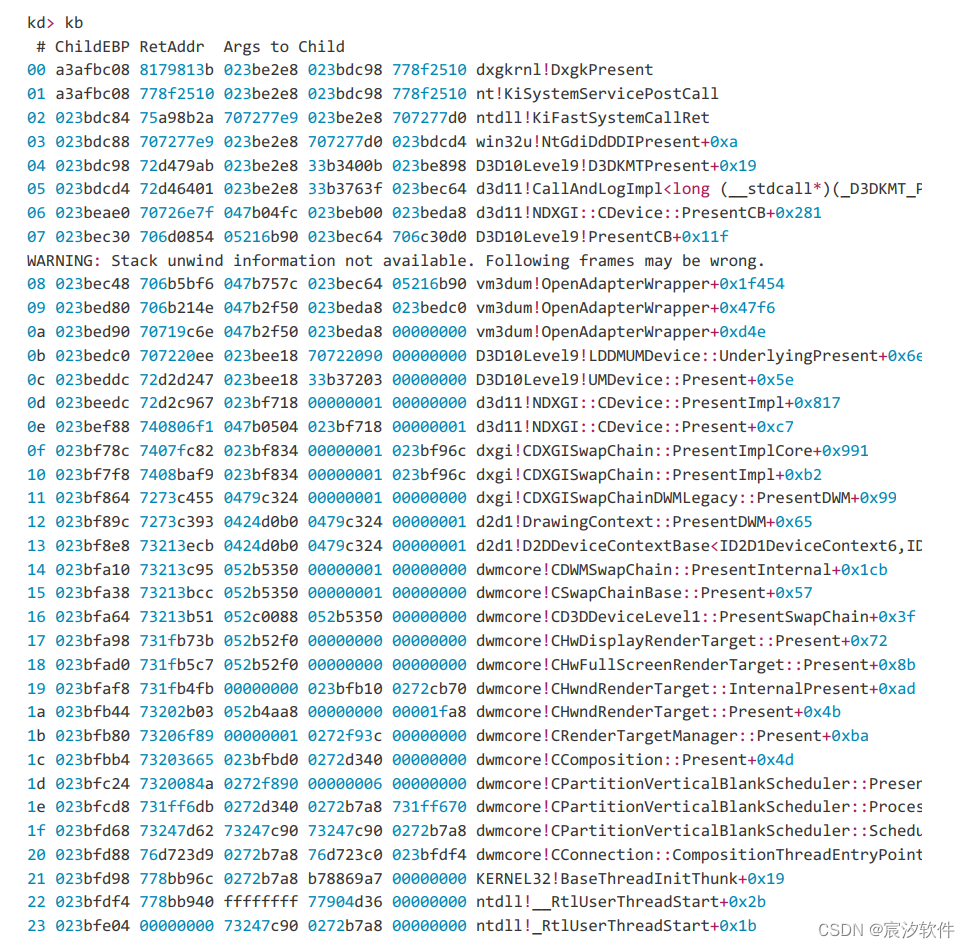

DWM的一个非常重要的操作就是合成功能，对于这个进程的功能和原理，并没有太多的资料，本人也没有详尽的深入研究过原理，不过我们可以大致根据 Present 的堆栈来看一下基本流程:

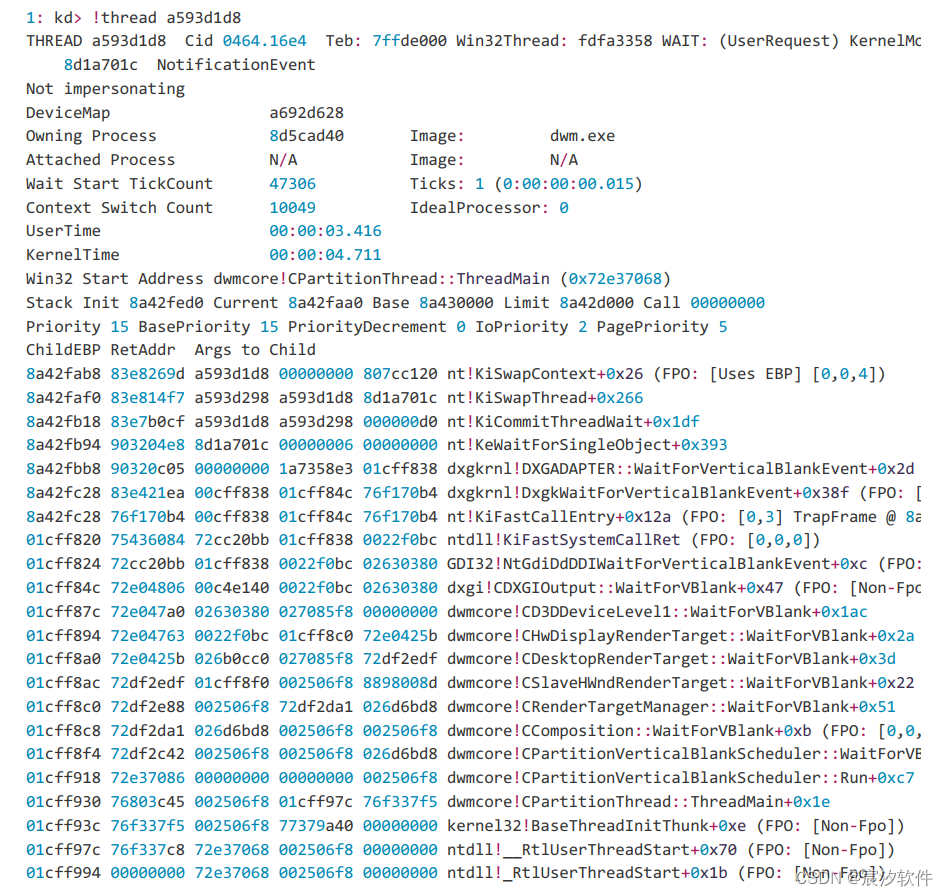

从这里可以猜测， CPartitionVerticalBlankScheduler 这个应该就是合成的线程了，从整个DWM的运行CPU来看，也是该线程占用最高：

从这里看，似乎是在等待垂直同步的信号，每次刷新显示器，都会进行合成操作。

3. 关于新版本

从Windows8开始DWM进程就无法停止了，并且虽然没有了半透明的效果，但是合成操作还无法取消，我们看一下Win10环境下的DWM合成堆栈，如下：

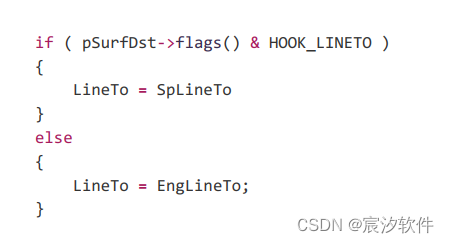

通过分析Win32kfull可以发现，在Win10 下面对于绘图操作依旧使用的是如下代码：

也就是说在DWM开启的情况下，XPDM还是无法生效；那么怎么关闭DWM合成呢？在Windows10 下面本人暂时还没有找到方法，那么从这里基本可以发现，在Windows10以后，XPDM对于绘图来说就没什么作用了，所有操作均在DWM中合成然后进行D3D绘制了。但是我们可以发现已经比较有意思的现象，虽然XPDM在Win10下面没有什么用途了，但是Mirror Driver在Win10 依旧可正常工作，这个就是Win10 专门针对Mirror Driver做了特殊的兼容处理（相比其他的操作系统，Windows的兼容性还是做的比较不错），这个问题我们在这里不深究细谈。
