一、架构设计与核心机制

1.1 驱动层级架构

BasicDisplay.sys作为Windows显示堆栈的基础组件，采用分层式设计：

┌───────────────────────┐
│  用户态应用程序       │
│  (DirectX/DWM/GDI)    │
└──────────┬────────────┘
           │ DXGI 1.2接口
┌──────────▼────────────┐
│  图形内核子系统       │
│  (win32kfull.sys)     │
└──────────┬────────────┘
           │ DDI调用
┌──────────▼────────────┐
│ BasicDisplay驱动      │
│ (BasicDisplay.sys)    │
└──────────┬────────────┘
           │ 硬件抽象层
┌──────────▼────────────┐
│ UEFI GOP/BIOS VESA    │
└───────────────────────┘┌───────────────────────┐
│  用户态应用程序       │
│  (DirectX/DWM/GDI)    │
└──────────┬────────────┘
           │ DXGI 1.2接口
┌──────────▼────────────┐
│  图形内核子系统       │
│  (win32kfull.sys)     │
└──────────┬────────────┘
           │ DDI调用
┌──────────▼────────────┐
│ BasicDisplay驱动      │
│ (BasicDisplay.sys)    │
└──────────┬────────────┘
           │ 硬件抽象层
┌──────────▼────────────┐
│ UEFI GOP/BIOS VESA    │
└───────────────────────┘

1.2 帧缓冲区管理

内存映射机制：

// 物理地址转换示例
PHYSICAL_ADDRESS PhysAddr = MmGetPhysicalAddress(pFrameBuffer);
if (PhysAddr.QuadPart != 0) {
    pMappedAddr = MmMapIoSpaceEx(
        PhysAddr,
        dwBufferSize,
        PAGE_READWRITE | PAGE_WRITECOMBINE);
}

1.缓存策略：

写合并（Write-Combine）模式降低CPU开销
支持最大128MB帧缓冲（64位系统）

1.3 安全模型

1.代码签名要求：

必须使用Microsoft交叉签名证书
驱动文件哈希存储在TPM 2.0的PCR[7]

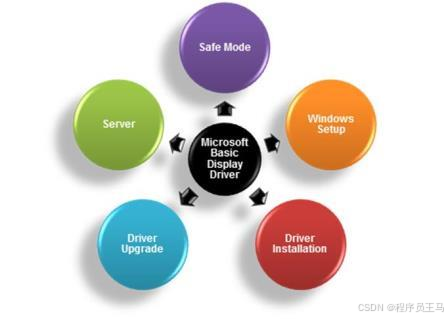

2.在驱动程序安装期间，在以下情况下：

当用户安装新的 WDDM IHV 驱动程序时，会在转换期间使用 BasicDisplay （从旧 WDDM IHV 驱动程序卸载到安装新 IHV 驱动程序之前的点）。
当用户安装最新的 WDDM IHV 驱动程序时遇到问题时，用户或系统可以禁用当前图形驱动程序并使用 BasicDisplay 回退。
驱动程序升级：通过使用 BasicDisplay，升级到 IHV 推荐的驱动程序时无需重启系统。
安全模式：在此模式下，仅加载受信任的驱动程序，包括 BasicDisplay。

3.权限控制：

[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\BasicDisplay]
"AccessMask"=dword:00020000  // 仅允许SYSTEM账户加载

二、工作流程与场景分析

2.1 启动阶段加载逻辑

1.Winload阶段：

从UEFI获取GraphicsOutputProtocol的当前模式
初始化线性帧缓冲（物理地址：0xE0000000-0xEFFFFFFF）

2.内核初始化：

graph TD
    A[检测WDDM驱动] -->|不存在| B[加载BasicDisplay]
    A -->|存在| C[加载IHV驱动]
    B --> D[设置默认1024x768模式]

3.用户会话建立：

创建\Device\BasicDisplay0设备对象
注册\Registry\Machine\System\CurrentControlSet\Services\BasicDisplay\Performance

2.2 多场景切换机制

1.驱动升级流程：

# 典型升级序列
Disable-WindowsDriver -Name "nvlddmkm.sys"
Enable-WindowsDriver -Name "BasicDisplay.sys"
Install-WindowsDriver -Path "new_driver.inf"
Restart-Computer -Force

2.异常处理时序：

事件	响应时间	恢复动作
TDR超时	2秒	重置GPU并切换BasicDisplay
显示内存不足	立即	降级至800x600@16位色
EDID读取失败	300ms	使用默认VESA模式

2.3 远程桌面集成

1.虚拟通道优化：

RDP 8.0+专用压缩算法（NSCODEC）
动态比特率调整（最小需求：1.5Mbps@1080p）

三、性能优化与限制

3.1 渲染流水线瓶颈

1.软件渲染开销：

# DWM合成性能估算（像素/ms）
def calculate_throughput(res_x, res_y):
    return (res_x * res_y) / (16.7 * 1000)  # 60fps理论值

分辨率	BasicDisplay吞吐量	硬件加速对比
1920x1080	124Mpx/s	1.2Gpx/s
3840x2160	31Mpx/s	300Mpx/s

3.2 企业级调优建议

1.注册表参数

[HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\DWM]
"BasicDisplayMaxFPS"=dword:0000001e  ; 限制30FPS降低CPU占用
"ForceSoftwareRendering"=dword:00000001

2.电源策略

powercfg /setacvalueindex SCHEME_CURRENT SUB_VIDEO VIDEOCONLOCK 100  # 禁用动态亮度调整

四、兼容性与认证要求

4.1 WHCK测试项

1.必测项目：

Device.Graphics.BasicDisplay.Fallback
System.Fundamentals.Display.ResolutionChange
Device.Display.Monitor.EdidValidation

2.性能或值：

测试项	通过标准
模式切换延迟	＜500ms
内存占用	＜50MB
启动时间	＜300ms

4.2 硬件厂商集成

1.固件要求：

UEFI GOP版本≥1.1
提供有效的EDID 2.0数据结构

2.驱动开发包：

WDK中提供BasicDisplay Sample Driver模板

附录：关键数据结构

1. 显示模式描述符

typedef struct _BASIC_DISPLAY_MODE {
    ULONG Width;
    ULONG Height;
    ULONG RefreshRate;  // 单位：0.01Hz
    ULONG ColorDepth;   // 8/16/32bpp
} BASIC_DISPLAY_MODE;

2.性能计数器

<!-- 事件查看器日志模板 -->
<Event xmlns="http://schemas.microsoft.com/win/2004/08/events/event">
    <System>
        <Provider Name="Microsoft-Windows-BasicDisplay"/>
        <EventID>4101</EventID>  <!-- 模式切换事件 -->
    </System>
    <EventData>
        <Data Name="OldMode">1024x768@60Hz</Data>
        <Data Name="NewMode">1280x720@60Hz</Data>
    </EventData>
</Event>
