构建WLAN

• 1项目引入

项目引入
• 在本项目的WLAN网络中，AC负责对AP进行统一管理，并且进行WLAN的配置，使无线客户端（STA）能够连接到AP并访问网络。
• 在本项目中，学生需要完成以下任务：
• 交换机S1作为DHCP服务器，分别为AP和STA分配IP地址。需要注意的是，AP需要获得管理VLAN 10中的IP地址，STA需要获得业务VLAN 20中的IP地址
• 使AP注册到AC上，并且由AC进行统一管理
• 在AC上进行WLAN配置，使AP广播SSID，STA通过AP连接到网络中

项目目的
• 将AP注册在AC上
• 使AC下发WLAN业务参数至AP
• 使STA通过AP连接到WLAN

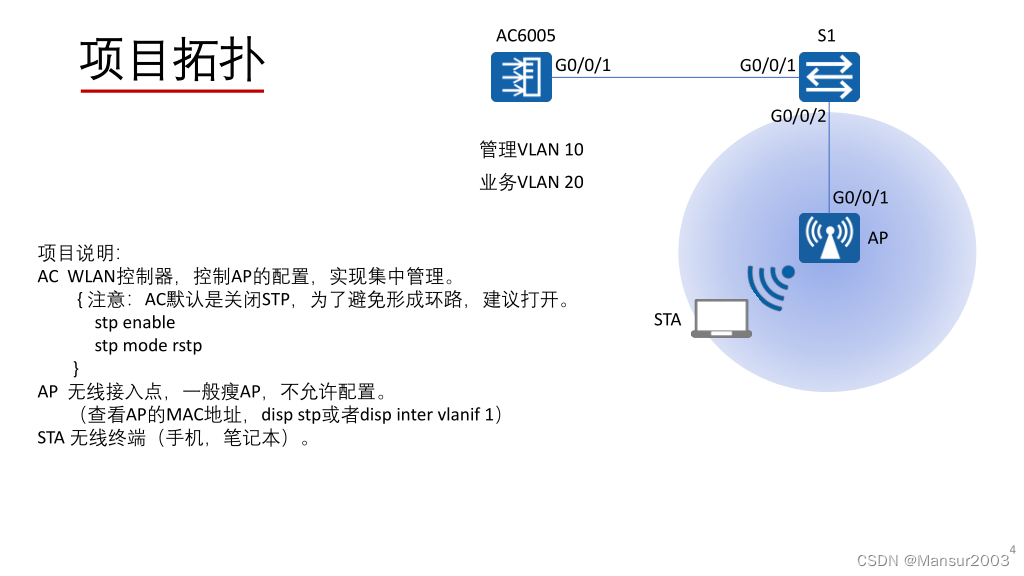

项目拓扑

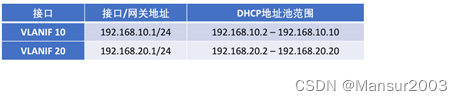

网络地址规划

设备     接口         IP地址             子网掩码             默认网关
AC6005
VLANIF 10   192.168.10.100   255.255.255.0   192.168.10.1
S1
VLANIF 10   192.168.10.1   255.255.255.0
VLANIF 20   192.168.20.1   255.255.255.0
AP
G0/0/1   192.168.10.10        255.255.255.0       192.168.10.1
STA
E0/0/1   192.168.20.20         255.255.255.0      192.168.20.1

2项目任务
• 任务2.1：基本配置
• 任务2.2：配置AP上线
• 任务2.3：配置WLAN业务参数

任务1：基本配置
• 项目目的：在这个任务中，我们需要根据项目拓扑完成连通性配置，并且设置DHCP服务器。
• 根据拓扑规划，AC和AP之间是通过交换机S1实现的二层连接，我们选择以交换机S1作为DHCP服务器，为AP和STA分配IP地址，并且作为AP和STA的网关。

 任务1：完成连通性配置（1）
• AC上的VLAN配置和路由配置
[AC6005]vlan 10
Info: This operation may take a few seconds. Please wait for a moment...done.
[AC6005-vlan10]quit
[AC6005]interface GigabitEthernet 0/0/1
[AC6005-GigabitEthernet0/0/1]port link-type trunk
[AC6005-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[AC6005]interface Vlanif 10
[AC6005-Vlanif10]ip address 192.168.10.100 24
[AC6005-Vlanif10]quit
[AC6005]ip route-static 0.0.0.0 0.0.0.0 192.168.10.1
任务1：完成连通性配置（2）
• S1上的VLAN配置
[S1]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment....done.
[S1]interface GigabitEthernet 0/0/1
[S1-GigabitEthernet0/0/1]port link-type trunk
[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[S1-GigabitEthernet0/0/1]quit
[S1]interface GigabitEthernet 0/0/2
[S1-GigabitEthernet0/0/2]port link-type trunk
[S1-GigabitEthernet0/0/2]port trunk pvid vlan 10
[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 20
任务1：DHCP服务器配置
• 将S1配置为DHCP服务器
[S1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[S1]interface Vlanif 10
[S1-Vlanif10]ip address 192.168.10.1 24
[S1-Vlanif10]dhcp select interface
[S1-Vlanif10]dhcp server excluded-ip-address 192.168.10.11 192.168.10.254
[S1-Vlanif10]quit
[S1]interface Vlanif 20
[S1-Vlanif20]ip address 192.168.20.1 24
[S1-Vlanif20]dhcp select interface
[S1-Vlanif20]dhcp server excluded-ip-address 192.168.20.21 192
