3.快速部署无线业务

1. 常见小微场景需求：

通常网络结构非常简单，就路由器、交换机、ACAP这几种设备，其中交换机有可配置和傻瓜交换机
通常一个SSID或者两个SSID,密码认证的需求。
有线无线都在一个网段，能上网就行

SSID、密码认证在AC中配置体现方式

客户需要AP发射出1或者2个SSID,以及密码，这个是需要体现在配置里面，那么在AC里面是以模板的形式来配置的。

1、SSID模板：我们可以通过创建模板形式，在模板下面定义我们需要的SSID名称，方便调用;
2、安全模板：通过创建安全模板形式，来定义不同的认证方式、密码;
3、VAP模板：当我们创建完SSID模板、安全模板后，我们需要关联它，这时候VAP的作用就是来关联各种业务相关的模板。
4、AP组：当AP上线成功后，它会加入到系统默认的default组，组的作用是来把相同区域的AP放在里面，然后可以集中进行配置，比如我们VAP模板最终是调用在AP组下面。

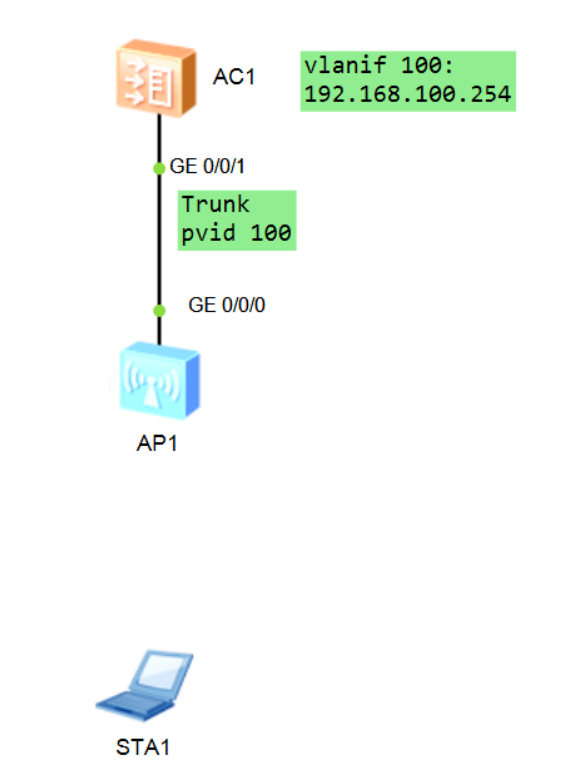

通过小实验来了解模板

AC基础配置：

#
vlan batch 100
#
dhcp enable
#
interface Vlanif100
ip address 192.168.100.254 255.255.255.0
dhcp select interface
#
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 100
port trunk allow-pass vlan 100
#
capwap source interface vlanif100
#
wlan
ap auth-mode no-auth

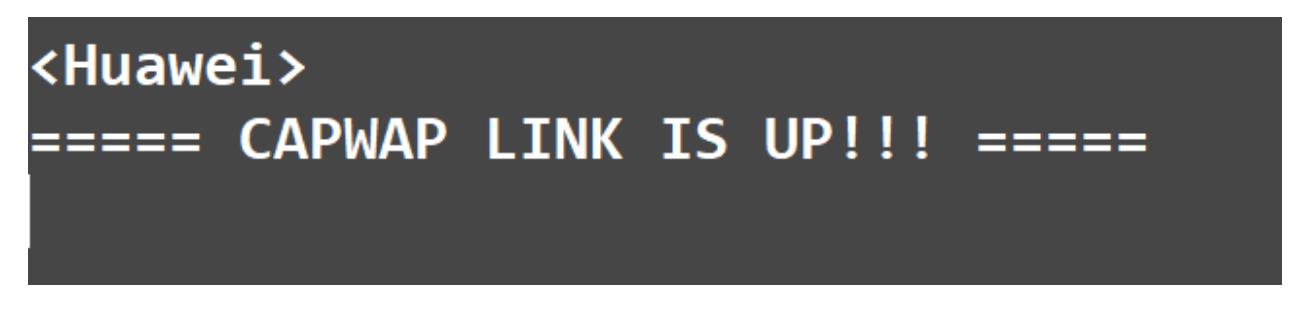

AP 已经上线了

配置VAP模板

VAP模板通常是指Virtual Access Point的配置模板，用于在无线网络中创建一个或多个虚拟的接入点。通过VAP模板，可以设置每个虚拟接入点的网络参数，例如：SSID、加密方式、认证方式、IP地址等。使用VAP模板可以大大简化无线网络的配置和管理，特别是在需要为多个客户端提供不同接入权限的场景下。

此实验中配置如下：

wlan
ap-group name default
vap-profile default wlan 1 radio all

此时可以看见无线信号，并且SSID可以直接连接，不需要进行认证。

查看各个模版的信息

1 SSID模板

<AC6005>display ssid-profile all
-------------------------------------------------------------------
Profile name Reference
-------------------------------------------------------------------
default 1
-------------------------------------------------------------------
Total:1
# 通过 display ssid-profile all 可以查看配置了哪些模板，默认会存在一个 default 模板。

2 安全模板

display security-profile all
------------------------------------------------------------
Profile name Reference
------------------------------------------------------------
default 1
default-wds 1
default-mesh 1
------------------------------------------------------------
Total: 3
#默认系统内置三个安全模板，一个正常业务使用、一个WDS、一个mesh组网的时候，我们目前主要了
解default

[AC6005]display security-profile name default
------------------------------------------------------------
Security policy : Open system
Encryption : -
--------------------------------------------------
# 可以看到默认的模板采用的是开放认证，不需要输入任何密码。

3 VAP模板

[AC6005]display vap-profile all
----------------------------------------------------------------------------

Profile name          Reference
----------------------------------------------------------------------------
default                 3
----------------------------------------------------------------------------
Total: 1

系统内置有一个 default模板

VAP模板默认调用了名称为 default 的 SSID模板、安全模板、和流量模板。

这也就是我们调用 VAP默认模板再默认AP组里面，就可以让业务生效了。

4 流量模板

[AC6005]display traffic-profile all
----------------------------------------------------
Profile name               Reference
----------------------------------------------------
default                        1
----------------------------------------------------
Total: 1

display traffic-profile name default

流量模板的作用：

提供VAP或者每客户端的限速
控制某些流量能否访问，比如只能访问外网
CAPWAP等优先级
通常情况下使用默认参数即可。

5 AP组

[AC6005]display ap-group all
----------------------------------------------------------------------------
Name                            APs
----------------------------------------------------------------------------
default                          1
----------------------------------------------------------------------------
Total: 1

总结

华为AC在新的版本中内置了 SSID、安全、流量、射频模板及默认AP组(新上线的AP所在的组就是 default组)
VAP模板调用了 SSID、安全、流量模板
AP组默认调用了射频模板，此时需要手动将VAP模板调用进AP组即可。此时上线的AP就会执行VAP模板里面的业务。

2. 扩展实验

之前已经做了最简单的业务部署，让无线网络能够用起来，但是会存在如下问题： SSID为默认的：HUAWEI--WLAN,而认证方式为开放式认证，不需要密码。
在实际的环境中，如果开放式认证肯定不现实，周围的客户端看到由不需要认证就能上网的，一下就把这个无线网络弄的拥挤了，所以我们需要更改SSID、以及认证方式，达到客户的需求，比如这个客户需求SSID为WIFI、密码为8个8

较简单的配置方法如下：

# 进入默认的SSID模板，修改名字为 WIFI
[AC6005]wlan
[AC6005-wlan-view]ssid-profile name default
[AC6005-wlan-ssid-prof-default]ssid WIFI
Warning: This action may cause service interruption. Continue?[Y/N]y
Info: This operation may take a few seconds, please wait...done.
# 在default 安全模板中，修改安全类型为WPA2、加密类型为AES、密码为88888888；WPA2+AES是我们平时使
用最多的加密方式
[AC6005-wlan-view]security-profile name default
[AC6005-wlan-sec-prof-default]security wpa2 psk pass-phrase 88888888 aes

此时再次连接，就需要输入密码了

3 实战经验

尽量不要用默认模板，养成创建新的模板的习惯，这样后续在更改、维护的时候更加方便。

# 配置SSID模板
[AC6005-wlan-view]ssid-profile name huawei # ssid模板的名字
[AC6005-wlan-ssid-prof-huawei_wifi]ssid huawei_wifi # 对外让用户看到的名字
# 配置安全模板
[AC6005-wlan-view]security-profile name huawei_wifi
[AC6005-wlan-sec-prof-huawei_wifi]security wpa2 psk pass-phrase 12345678 aes
# 配置VAP模板，并调用 ssid 模板和安全模板
[AC6005-wlan-view]vap-profile name huawei_wifi
[AC6005-wlan-vap-prof-huaweil_wifi]ssid-profile huawei_wifi
[AC6005-wlan-vap-prof-huawei_wifi]security-profile huaweil_wifi
# 配置AP组，取消调用默认的vap模板，使用新创建的VAP模板
[AC6005-wlan-view]ap-group name default
[AC6005-wlan-ap-group-default]undo vap-profile default wlan 1 radio all
[AC6005-wlan-ap-group-default]vap-profile huawei_wifi wlan 1 radio all
