1、产品概述
TB1801D是一款专为12V灯珠设计的汽车灯专用的低压差恒流芯片，输出电流恒流精度≤±3％，外围结构简单。TB1801D 内置 130℃过温保护电路，可在各种散热条件下将 LED 灯珠温度控制在 140℃以内。TB1801D 内置 100V 的功率 MOS，最大应用电流3A。TB1801D 内置高压保护电路，当 VIN 达到 15V时减小输出电流，可防止芯片发热增加而烧坏。当输入 13.5V,灯珠 12V 时，压差低，芯片发热小，芯片可间接检测基板温度。当芯片温度达到 130℃时，基板温度约 115℃，可将灯珠温度控制在 140℃以内。 可应用于无风扇小灯等场合。
2. 特性
l 精准控制 LED 灯珠温度
l 内置 100V 功率 MOS
l 高压降电流保护
l 恒流精度 ≤±3%
l 过温降电流保护
l 不易出现锡渣短路烧芯片
l 封装：DFN5*6
3. 应用领域
l 汽车小灯
l 汽车示宽灯
l 汽车尾灯
l 摩托车灯
l DC 类 LED 灯
4. 芯片选型

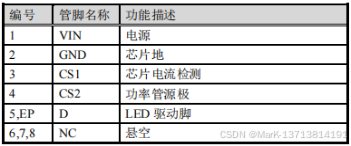

5.管脚配置

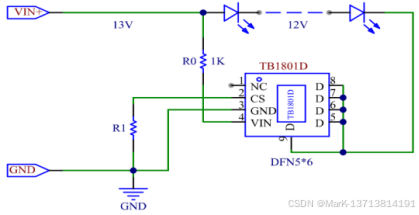

6. 应用电路

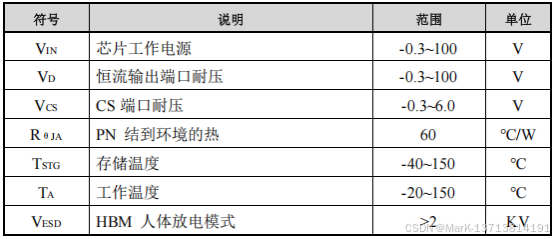

7．极限工作参数
