如何用 ESP-AT 进行多种场景下的 UDP 透传

> 此博客将会记录三种不同的测试场景下的 UDP 透传

1. ESP 设备开启 Wi-Fi AP + UDP Server 模式
2. ESP 设备开启 Wi-Fi AP + UDP Client 模式
3. ESP 设备开启 Wi-Fi Station + UDP Client 模式
4. ESP 设备开启 Wi-Fi Station + UDP Server 模式

---

1 ESP 设备开启 Wi-Fi AP + UDP Server 模式

说明：PC 作为 UDP Client 与 ESP8266 作为 UDP Server 是在 ESP8266 设备的 AP 热点的局域网下

• 测试指令如下：

1. AT+RESTORE          //将模组恢复出厂设置
2. AT+CWMODE=2         //ESP8266 作为 AP 模式
3. AT+CWSAP="ESP8266","123456789"       // 设置 ESP8266 作为 AP 的配置
4. PC 连接 ESP8266 AP
5. PC 开启 UDP Client 模式，例如：UDP Client IP 为 192.168.4.2 ; 端口号为 1001
6. AT+CIPSTART="UDP","UDP Client 的 IP ",8080,2345,0       //PC 连接 ESP8266 AP 后的 IP 一般为 192.168.4.2 。8080 为 UDP Client 的端口号；2345 为 ESP8266 作为 UDP Server 自定义的端口号，UDP 透传模式时，最后一个参数必须为 0
7. AT+CIPMODE=1            // 开启透传模式
8. AT+CIPSEND            // 进入数据透传模式
9. +++ 或 AT+CIPMODE=0       //退出数据透传模式，+++ 为不带换行的数据包 ；AP+CIPMODE=0 为带换行的 AT 指令

测试结果如下：

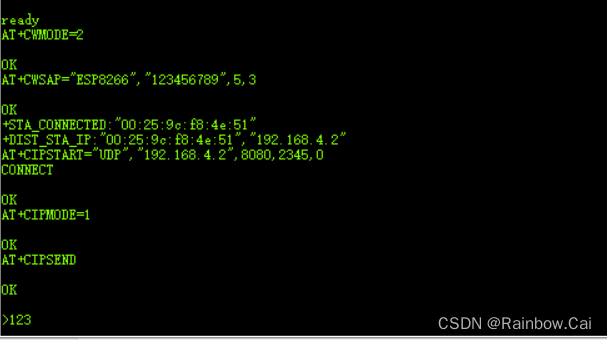

• ESP8266 设备端

注意：

• 当 ESP8266 设备作为 UDP Server 端时，2345 为自行设置的端口号

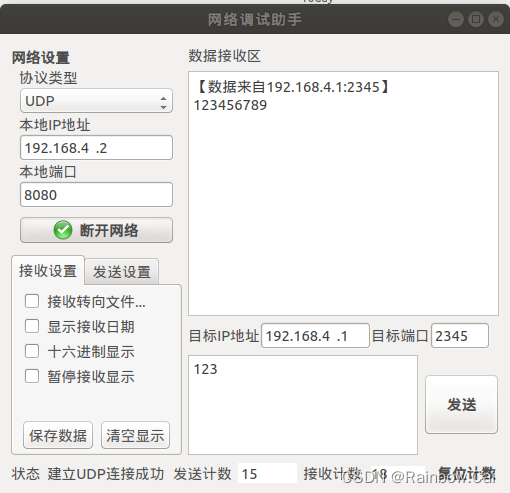

• PC 开启 UDP Client 端


---

2 ESP 设备开启 Wi-Fi AP + UDP Client 模式

说明：PC 作为 UDP Server 与 ESP8266 作为 UDP Client是在 ESP8266 设备的 AP 热点的局域网下

• 测试指令如下：

1. AT+RESTORE          //将模组恢复出厂设置
2. AT+CWMODE=2         //ESP8266 作为 AP 模式
3. AT+CWSAP="ESP8266","123456789"       // 设置 ESP8266 作为 AP 的配置
4. PC 连接 ESP8266 AP
5. PC 开启 UDP Server 模式，例如：UDP Server IP 为 192.168.4.2 ; 端口号为 1001
6. AT+CIPSTART="UDP","192.168.4.2",8080     //8080 为 PC 作为 UDP Server 的端口号；
7. AT+CIPMODE=1            // 开启透传模式
8. AT+CIPSEND            // 进入数据透传模式
9. +++ 或 AT+CIPMODE=0       //退出数据透传模式，+++ 为不带换行的数据包 ；AP+CIPMODE=0 为带换行的 AT 指令

测试结果如下：

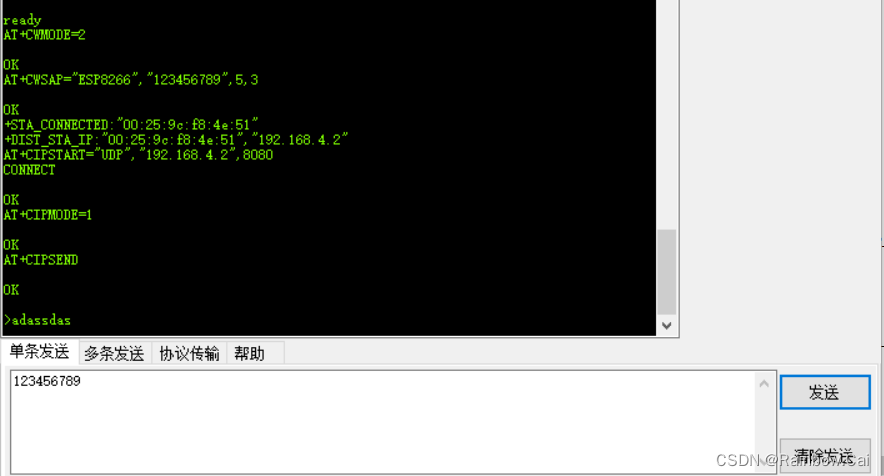

• ESP8266 设备端

注意：

• adassdas 为 ESP8266 设备作为 UDP Client 接收到的 PC 作为 UDP Server 端发来的数据。

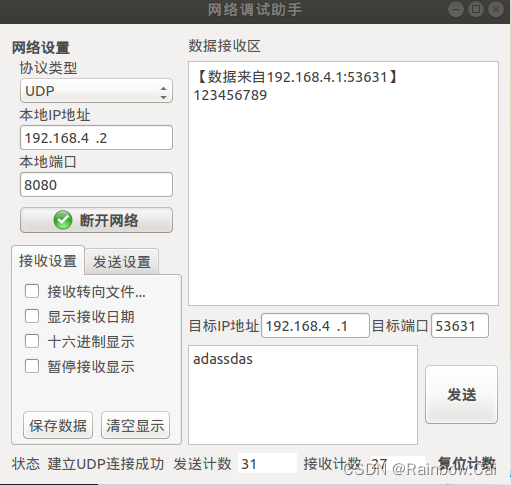

• PC 开启 UDP Client 端

注意：

• 当 ESP8266 作为 UDP Client 向 PC 作为 UDP Server 发送数据后，PC 端作为 UDP Server 会获取到 ESP8266 作为 UDP Client 的 端口号，这里可以看到端口号为 53631
• PC 端作为 UDP Server 端可以收到来自 ESP8266 设备端作为 UDP Client 端发来的数据 123456789

---

3 ESP 设备开启 Wi-Fi Station + UDP Client 模式

说明：PC 作为 UDP Server 与 ESP8266 作为 UDP Client是连接的同一个外部路由器，是在同一个外部路由器的 Wi-Fi 热点的局域网下

• 测试指令如下：

1. AT+RESTORE         //将模组恢复出厂设置
2. AT+CWMODE=1         //ESP8266 作为 Station 模式
3. AT+CWJAP="zztest","espressif"        //  ESP8266 作为 Station 连接一个外部路由器的 Wi-Fi 热点
4. PC 连接同一个外部路由器
5. PC 开启 UDP Server 模式，例如 IP 地址为：192.168.1.31 ;端口号为 8080
6. AT+CIPSTART="UDP","192.168.1.31 ",8080  //ESP8266 作为 UDP Client 与 PC 作为 UDP Server 建立连接。8080 为 PC 开启 UDP Servert 的 端口
7. AT+CIPMODE=1                // 开启透传模式
8. AT+CIPSEND                  // 进入数据透传模式
9. +++ 或 AT+CIPMODE=0         //测试退出数据透传模式，+++ 为不带换行的数据包 ；AP+CIPMODE=0 为带换行的 AT 指令,

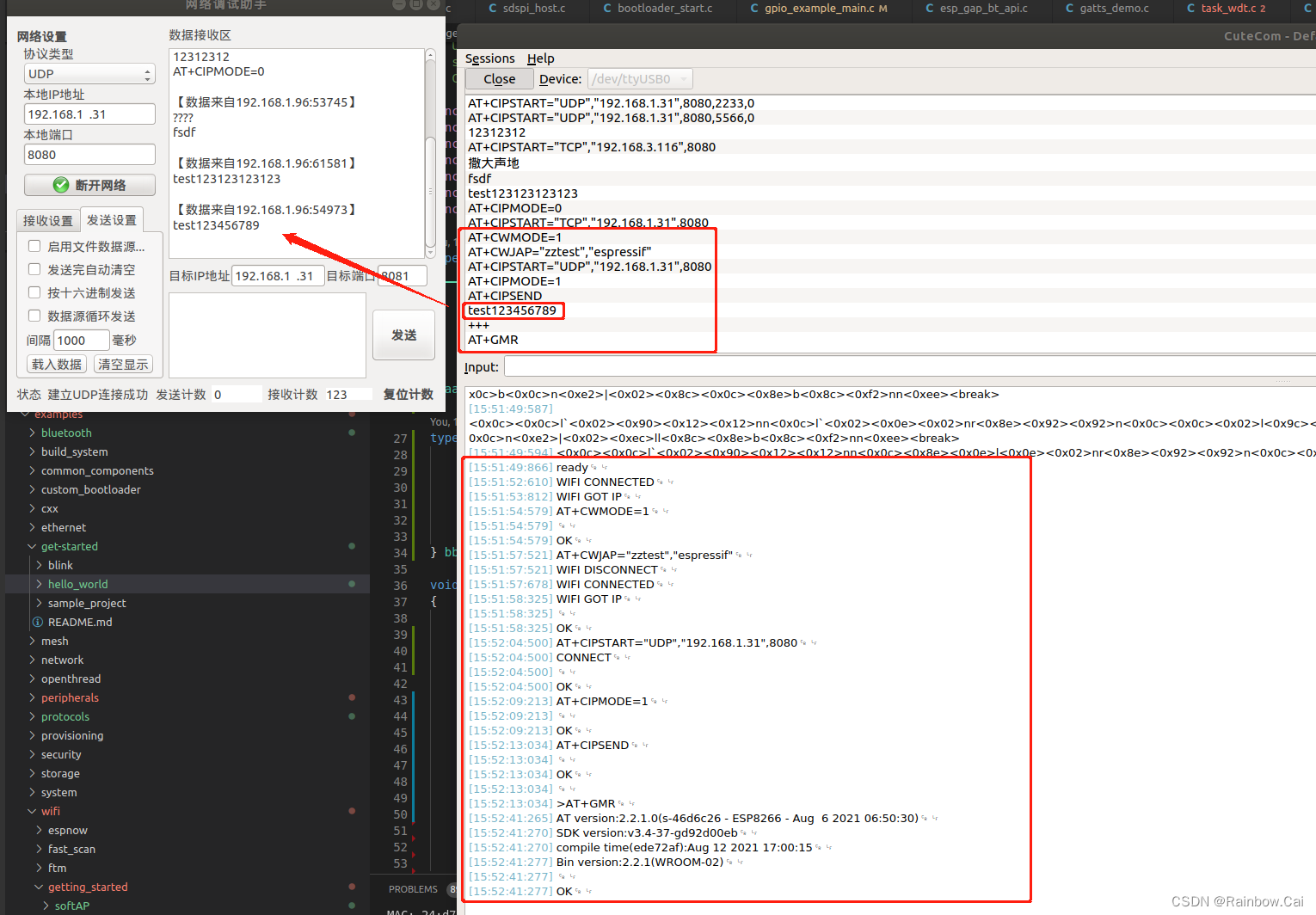

• 测试结果如下：


---

4 ESP 设备开启 Wi-Fi Station + UDP Server 模式

说明：PC 作为 UDP Client 与 ESP8266 作为 UDP Server 是连接的同一个外部路由器，是在同一个外部路由器的 Wi-Fi 热点的局域网下

• 测试指令如下：

1. AT+RESTORE         //将模组恢复出厂设置
2. AT+CWMODE=1         //ESP8266 作为 Station 模式
3. AT+CWJAP="zztest","espressif"        //  ESP8266 作为 Station 连接一个外部路由器的 Wi-Fi 热点
4. PC 连接同一个外部路由器
5. PC 开启 UDP Client 模式，例如 IP 地址为：192.168.1.31 ;端口号为 8080
6. AT+CIPSTART="UDP","192.168.1.31 ",8080,2233,0  //ESP8266 作为 UDP Server 与 PC 作为 UDP Client 建立连接。8080 为 PC 开启 UDP Client 的端口；2233 为 ESP8266 作为 UDP Server 自定义的端口；UDP透传时，最后一个<mode> 参数必须为 0
7. AT+CIPMODE=1                // 开启透传模式
8. AT+CIPSEND                  // 进入数据透传模式
9. +++ 或 AT+CIPMODE=0         //测试退出数据透传模式，+++ 为不带换行的数据包 ；AP+CIPMODE=0 为带换行的 AT 指令,

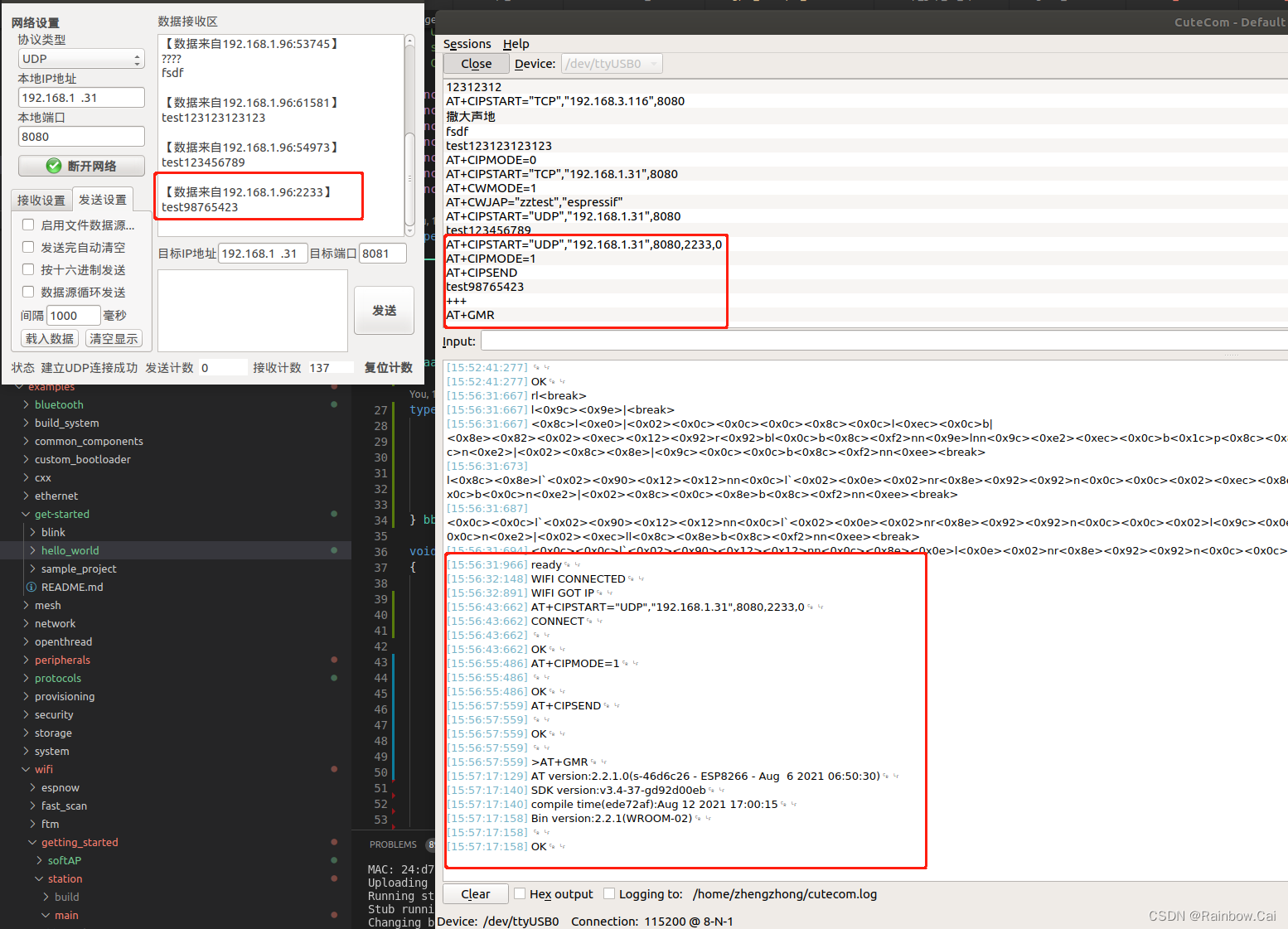

• 测试结果如下：
