ESP32-S3 USB & UART 下载总结

ESP32-S3 支持两种下载方式:UART0 下载和 USB 下载。

1 UART0 下载

2 USB 下载

ESP32-S3 系列集成了全速 USB OnThe-Go (OTG) 接口,符合 USB 1.1 规范,可以支持使用 USB 下载固件USB 通信

2.1 ESP32-S3 与 USB 接口

在这里插入图片描述
在这里插入图片描述

2.2 ESP32-S3 USB 下载的硬件接线要求如下:

VDD -> 3V3
GND -> GND
EN -> 拉高(或接 3V3)
GPIO19 -> D - (白色)
GPIO20 -> D + (绿色)

注意:当 GPIO46 = 1 且 GPIO0 = 0 时不可使用。目前只在 esp-idf master 版本上支持 USB 下载方式。

2.3 在 esp-idf 编译环境下,以 esp-idf/examples/get-started/hello_world 例程为例

2.3.1 基于 Ubuntu 的 esp-idf 编译环境下,请按照如下进行操作

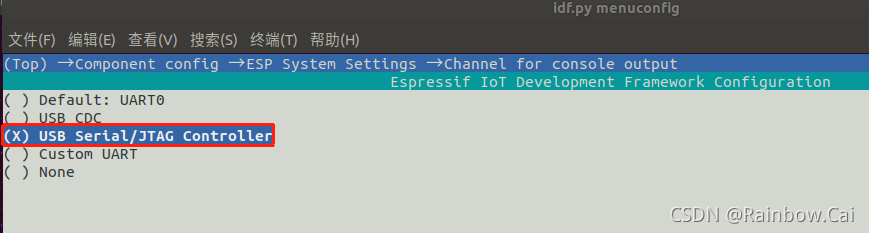

  • 在 menuconfig 中选择如下配置

Component config → ESP System Settings → Channel for console output → USB Serial/JTAG Controller
在这里插入图片描述

  • 执行如下命令进行编译:

    idf.py dfu

  • 执行如下命令查询 USB 端口号

    ll /dev/ttyACM*

  • 执行如下命令进行下载:

    在下载固件前,请先使用 UART0 查看日志是否进入下载模式,进入下载模式的日志如下:

    ESP-ROM:esp32s3-20210327
    Build:Mar 27 2021
    rst:0x15 (USB_UART_CHIP_RESET),boot:0x0 (DOWNLOAD(USB/UART0))
    Saved PC:0x40041a76
    waiting for download

    idf.py -p /dev/ttyACM0 flash


2.3.2 基于 Windows 的 esp-idf 编译环境下,请按照如下进行操作

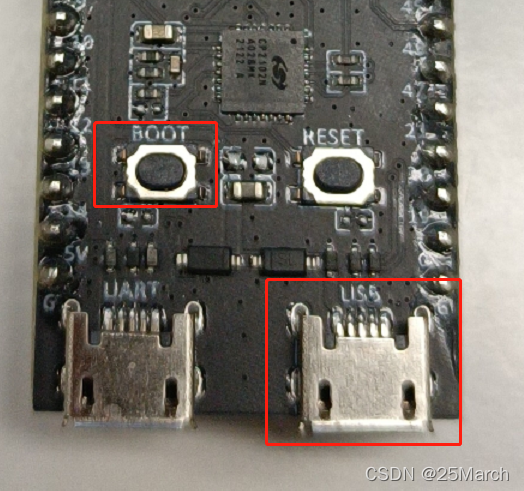

  • 如果使用的是 ESP32-S3 开发板上的 USB 接口下载固件,请按住 Boot 按键在进行上电,然后获取 COM 口。
    请添加图片描述

  • 如果使用的是模组通过 USB (GPIO19、GPIO20)管脚直接连线,则直接上电获取 COM 口即可。

  • 然后使用 idf.py -p COM* flash monitor 命令来下载固件。


【说明】

  • Ubuntu 上查询 USB 接口

    ll dev/ttyACM*

  • 在 Ubuntu 环境则需要使用如下命令,通过 USB 接口查看程序启动日志

    idf.py -p /dev/ttyACM0 monitor
