LiveGBS常见问题海康大华宇视华为硬件NVR摄像头通道0未获取到视频通道没有通道通道数0如何排查如何抓包分析？

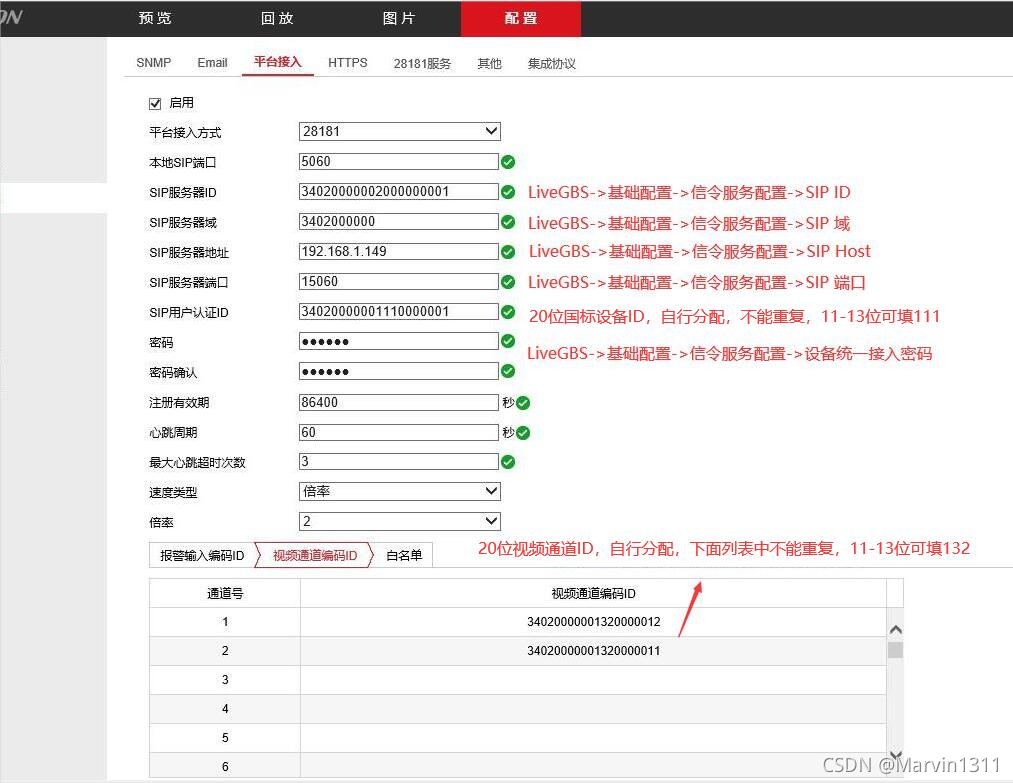

1、硬件NVR配置接入示例

硬件NVR如何配置接入到LiveGBS，海康的硬件NVR接入示例，按红色文字提示配置相关接入，其它参见：作为上级平台对接海康大华华为宇视等下级平台监控摄像机NVR硬件执法仪等GB28181设备
在这里插入图片描述

2、通道数为0处置

问题：NVR接入国标服务后通道显示为0

在这里插入图片描述

2.1、判断信令是否畅通

2.1.1、点击更新通道

国标设备列表-》更新通道，点击后观察页面有没有 更新通道成功的 提示

在这里插入图片描述

2.1.2、有成功提示

2.1.2.1、确认设备的视频通道编码是否填写

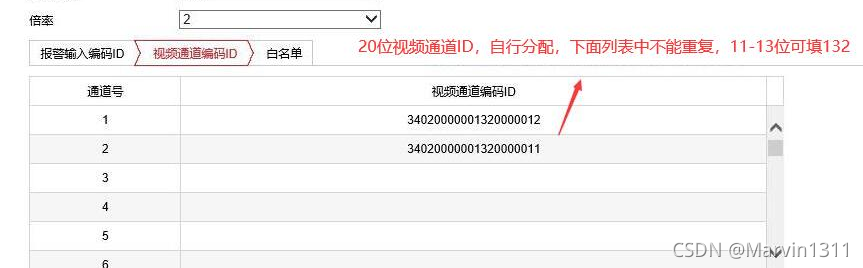

查看硬件NVR的配置接入，视频通道的国标编号是否填写，NVR设备中配置【视频通道编码ID】参考如下。确认配置填写后，再点击下 更新通道 操作。
在这里插入图片描述

2.1.2.2、确认是否超过授权数目

可以在版本信息页面查看，授权可以使用的通道数目。再和概览页面的总通道数对比，看是否超过了授权的数目。如果超过了，可以将离线未使用到的设备删除，释放通道数。

2.1.3、没有成功提示

没有任何提示，可能就是信令不通畅，继续尝试下面的修改

2.1、尝试确认SIP Host地址

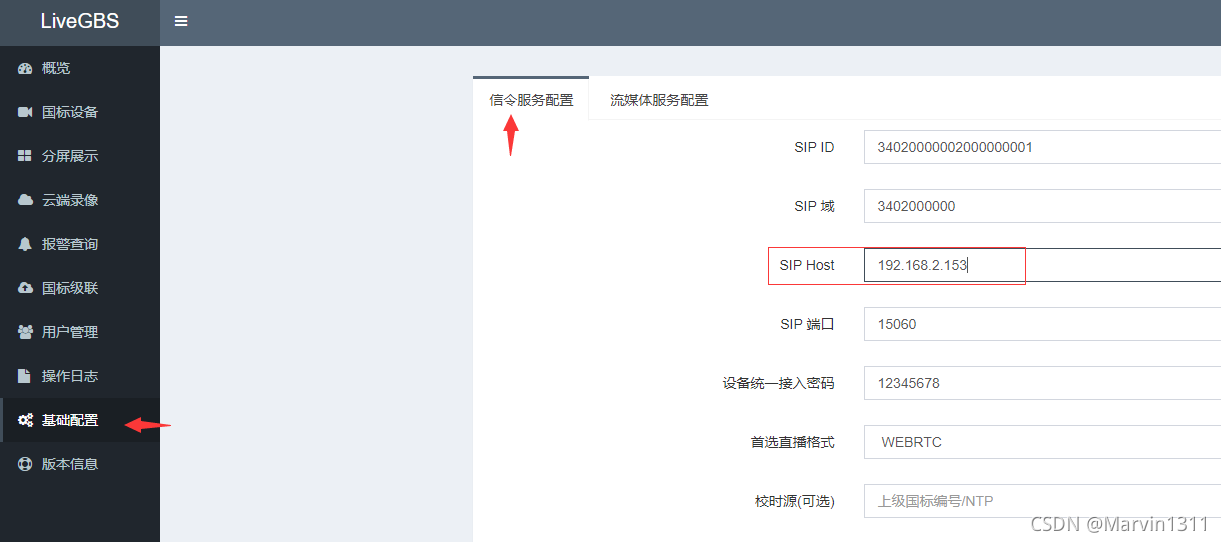

基础配置-》信令服务配置，查看sip host 配置的地址是否是NVR设备填写的服务端IP
在这里插入图片描述

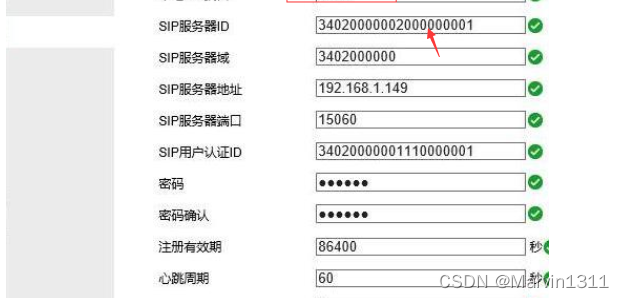

2.2、尝试确认sip服务器ID

查看设备配置的SIP服务器ID，是否是LiveGBS-》基础配置-》信令服务配置 里面的SIP ID。
在这里插入图片描述

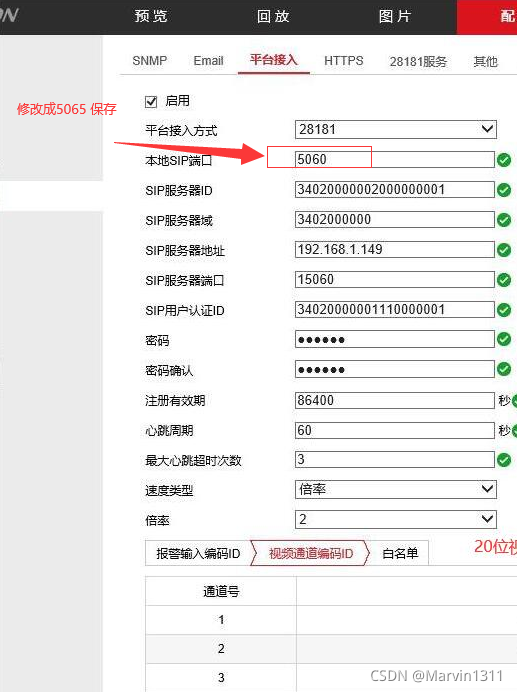

2.3、尝试修改本地SIP端口

若没有更新通道成功提示， 可能是下发的 catalog 信令设备没有接收到，或是设备接收到了上报的通道信令被拦截了。尝试修改下设备的本地sip端口，可以将本地sip端口 5060改成5065试试。
在这里插入图片描述

2.4、尝试检查NVR多网卡

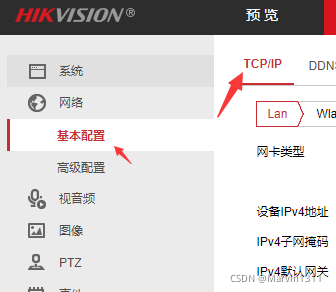

查看 网络-》基本配置 TCP/IP , 是否是多网卡，选择可以访问服务的默认网卡，如果没有多网卡配置，此处尝试可以忽略。

在这里插入图片描述

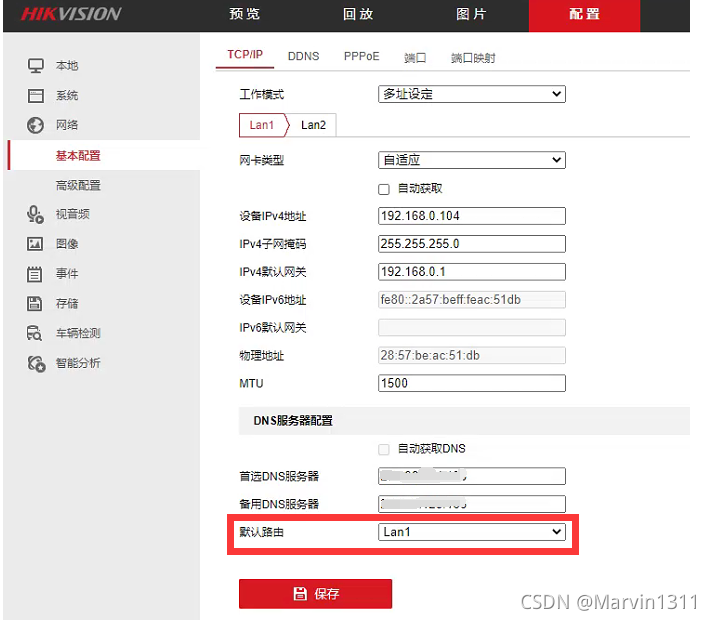

配置选择可以访问服务端的默认网卡
在这里插入图片描述

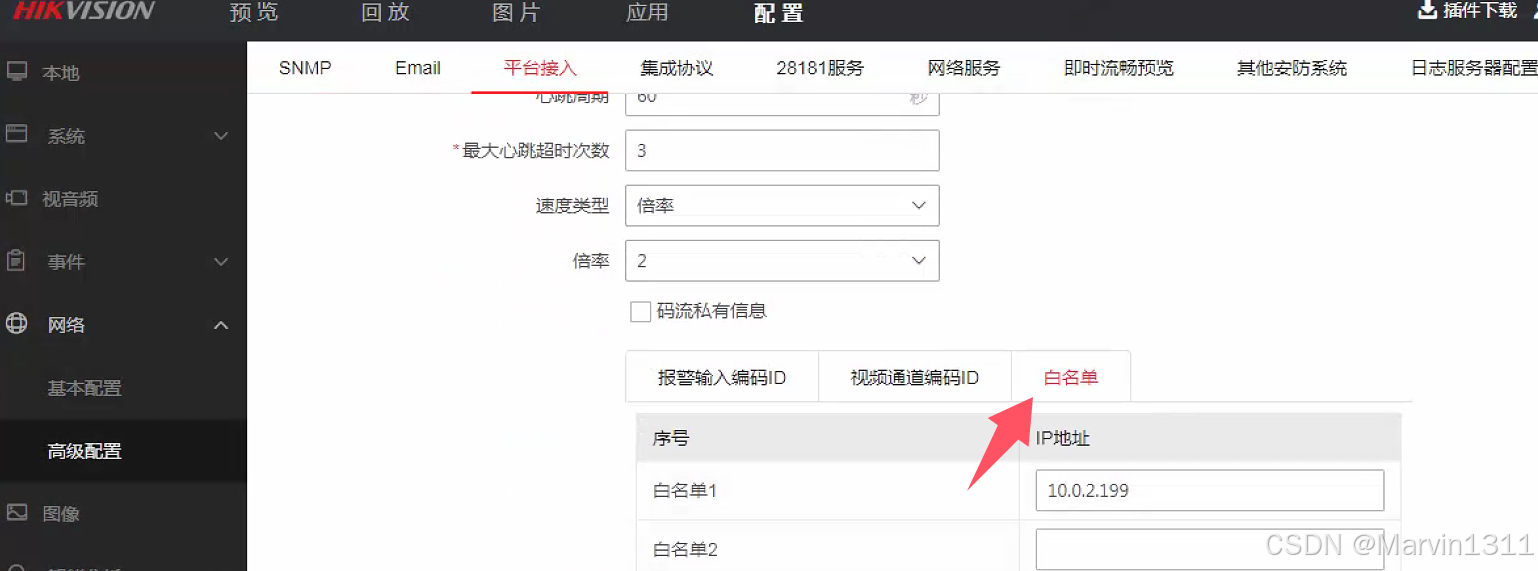

2.5、尝试检查NVR的白名单配置

将服务器的IP，即上面填写的SIP服务器地址 ，添加到白名单里，保存后再次在LiveGBS上面点击更新通道
在这里插入图片描述

2.6、尝试检查路由SIP ALG

访问设备配置的路由网关配置页面，看路由NAT相关配置中，有没有SIP ALG 的勾选，取消勾选，保存。

3、抓包分析

3.1、抓包工具准备

3.1.1、Linux

使用 tcpdump 进行抓包，如果系统无此命令，自行安装

3.1.2、windows

下载安装 wireshark 进行抓包

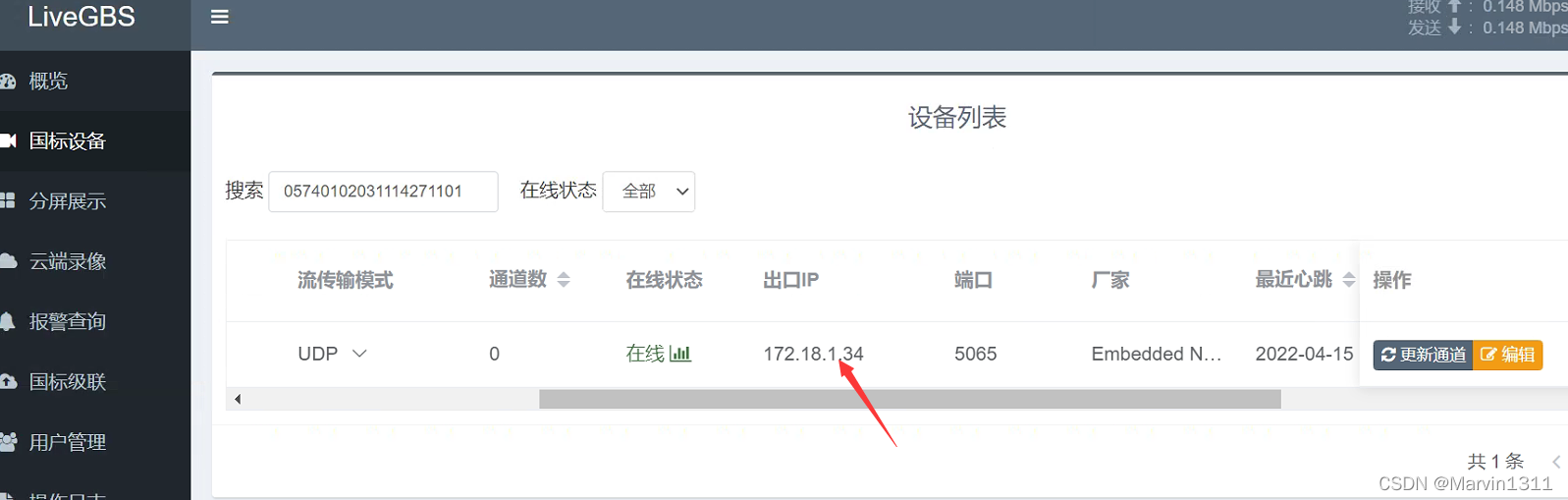

3.2、找到设备出口ip

在国标设备菜单，设备列表页面中有出口IP这列
在这里插入图片描述

3.3、执行命令抓设备出口ip

注意！ 第三步的抓包，是在部署LiveGBS的服务器上面抓包

3.3.1 Linux

在Linux系统中切换到root用户，执行下面的抓吧命令

tcpdump -i any "host 172.18.1.34" -w ttt.pcap

在这里插入图片描述

3.3.2 Windwos

在Windows中，就启动wireshark 添加过滤抓包

host 172.18.1.34

在这里插入图片描述

3.4、触发相关页面操作

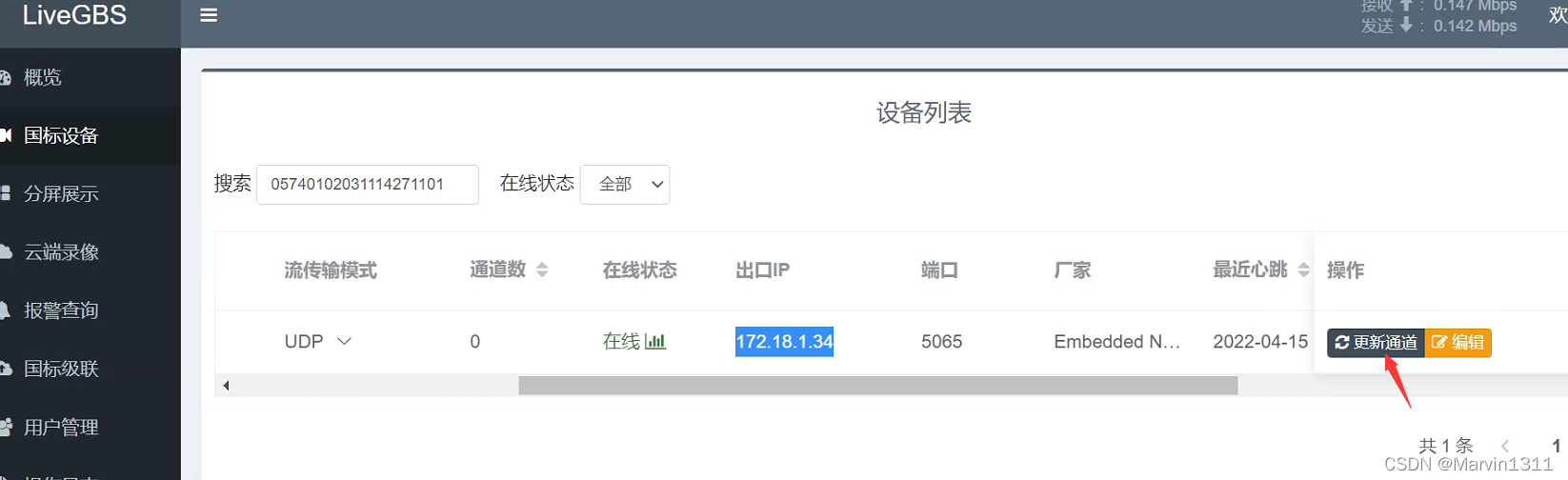

3.4.1、如：更新通道操作

在这里插入图片描述

3.4.2、如：查看通道播放

在这里插入图片描述

3.5、停止抓包

等一段时间停止抓包，或是等到返回了提示

3.5.1、Linux

Ctrl+C 结束抓包，抓包文件就在执行命令的目录下面
在这里插入图片描述

3.5.2、Windows

点击红色按钮停止，文件菜单可以另存抓包到文件
在这里插入图片描述

3.6、查看抓包

抓包文件可以用wireshark打开，然后分析数据，可以过滤 sip ，右击跟踪udp或是tcp，查看详细的GB28181信令

4、搭建GB28181视频直播平台
