🔥 内容介绍

模块化多电平变换器（Modular Multilevel Converter，MMC）作为一种新型的电力电子变换器拓扑结构，凭借其模块化设计、高电压等级、低谐波含量和良好的可扩展性等优势，在直流输电（HVDC）、可再生能源并网、电能质量控制等领域得到了广泛应用。MMC的设计和控制策略一直是研究的热点，而负载母线电压的稳定是保证系统安全稳定运行的关键。本文将针对基于电压源换流器（Voltage Source Converter，VSC）的MMC，深入探讨利用比例积分（Proportional-Integral，PI）控制器来实现负载母线电压精确稳定控制的方法。

一、MMC的基本原理与优势

MMC的核心结构由多个独立的功率转换模块（Sub-Module，SM）串联构成，每个SM通常包含一个半桥或全桥电路，以及一个或多个储能电容。通过控制SM的开关状态，可以产生多电平的电压输出，从而逼近理想的正弦波。VSC-MMC以绝缘栅双极晶体管（Insulated Gate Bipolar Transistor，IGBT）作为开关器件，具有开关频率高、损耗低、控制灵活等优点。

相比于传统的两电平或三电平变换器，MMC具有以下显著优势：

**模块化设计：**每个SM的结构相同，易于大规模集成，方便扩展电压等级，提高系统的可靠性和可维护性。
**高电压等级：**通过增加SM的数量，可以轻松实现高电压等级的输出，满足HVDC等高压应用的需求。
**低谐波含量：**多电平输出降低了开关频率，从而减少了输出电压和电流的谐波含量，改善电网的电能质量。
**良好的可扩展性：**可以根据实际应用需求灵活地调整SM的数量和类型，适应不同的系统配置。
**能量储存能力：**SM中的电容可以储存一定的能量，提供一定的电压支撑能力，提高系统的动态响应能力。

二、MMC控制策略概述

MMC的控制策略涉及多个层面，包括系统级控制、模块级控制和器件级控制。系统级控制主要负责实现对MMC的整体控制目标，如直流电压控制、交流电压控制、有功功率和无功功率控制等。模块级控制则负责控制每个SM的开关状态，以实现期望的输出电压。器件级控制则负责控制IGBT的开关，确保其安全可靠运行。

为了实现负载母线电压的稳定控制，需要选择合适的控制策略。常见的控制策略包括：

**开环控制：**基于预设的开关模式，直接控制SM的开关状态。这种控制方式简单，但抗干扰能力较差。
**闭环控制：**通过测量负载母线电压，并将其与期望值进行比较，根据偏差信号调节SM的开关状态。这种控制方式具有较好的抗干扰能力和稳定性。
**矢量控制：**通过将三相电压和电流转换到旋转坐标系，实现对有功功率和无功功率的独立控制。这种控制方式可以实现更精确的功率控制。
**模型预测控制（Model Predictive Control，MPC）：**基于MMC的数学模型，预测未来的电压和电流状态，并选择最优的开关状态。这种控制方式具有良好的动态性能和控制精度，但计算复杂度较高。

三、基于PI控制器的负载母线电压稳定控制

在上述控制策略中，PI控制器因其结构简单、易于实现和调试，在工业控制领域得到了广泛应用。对于负载母线电压的稳定控制，可以采用以下基于PI控制器的方案：

**电压外环控制：**测量负载母线电压Vabc，通过坐标变换将其转换为同步旋转坐标系下的直轴分量Vd和交轴分量Vq。将Vd与期望值Vdref进行比较，得到电压偏差信号ΔVd。将ΔVd输入到PI控制器，PI控制器的输出作为电流内环的参考电流Idref。
**电流内环控制：**测量MMC输出电流Iabc，同样将其转换为同步旋转坐标系下的直轴分量Id和交轴分量Iq。将Id与参考电流Idref进行比较，得到电流偏差信号ΔId。将ΔId输入到另一个PI控制器，PI控制器的输出作为MMC的调制信号Vdmod。类似地，可以得到Vqmod。
**调制与开关驱动：**将调制信号Vdmod和Vqmod转换为三相调制信号Vamod、Vbmod和Vcmod。然后，通过脉宽调制（Pulse Width Modulation，PWM）技术，生成相应的开关驱动信号，控制SM中的IGBT开关，从而实现期望的电压输出。

PI控制器的设计与参数整定：

PI控制器的传递函数可以表示为：

G(s) = Kp + Ki/s

其中，Kp为比例增益，Ki为积分增益。PI控制器的参数整定对系统的控制性能至关重要。常用的参数整定方法包括：

**试错法：**通过不断调整Kp和Ki的值，观察系统的响应，找到最佳的参数组合。
**经验公式法：**根据经验公式，如Ziegler-Nichols法，计算Kp和Ki的初始值，然后进行微调。
**优化算法：**利用优化算法，如遗传算法、粒子群算法等，自动搜索最佳的参数组合，提高参数整定的效率和精度。
**频域分析法：**通过分析系统的开环传递函数，设计满足特定性能指标的PI控制器。

四、MMC关键技术挑战及研究方向

虽然MMC具有诸多优势，但在实际应用中仍面临着一些关键技术挑战：

**电容电压平衡控制：**由于SM中电容的参数差异、负载波动等因素的影响，会导致电容电压不平衡。需要采用合适的控制策略，实现电容电压的平衡控制，保证MMC的正常运行。
**环流抑制：**上下桥臂之间存在环流，会增加系统的损耗。需要采用有效的控制策略，抑制环流，提高系统的效率。
**故障诊断与保护：**MMC结构复杂，故障模式多样。需要开发高效的故障诊断和保护方法，提高系统的可靠性。
**新型拓扑结构研究：**研究新型的SM拓扑结构，如混合SM、混合级联SM等，提高系统的性能和灵活性。
**智能化控制策略研究：**应用人工智能技术，如机器学习、深度学习等，开发智能化的控制策略，提高系统的自适应性和优化能力。

五、结论

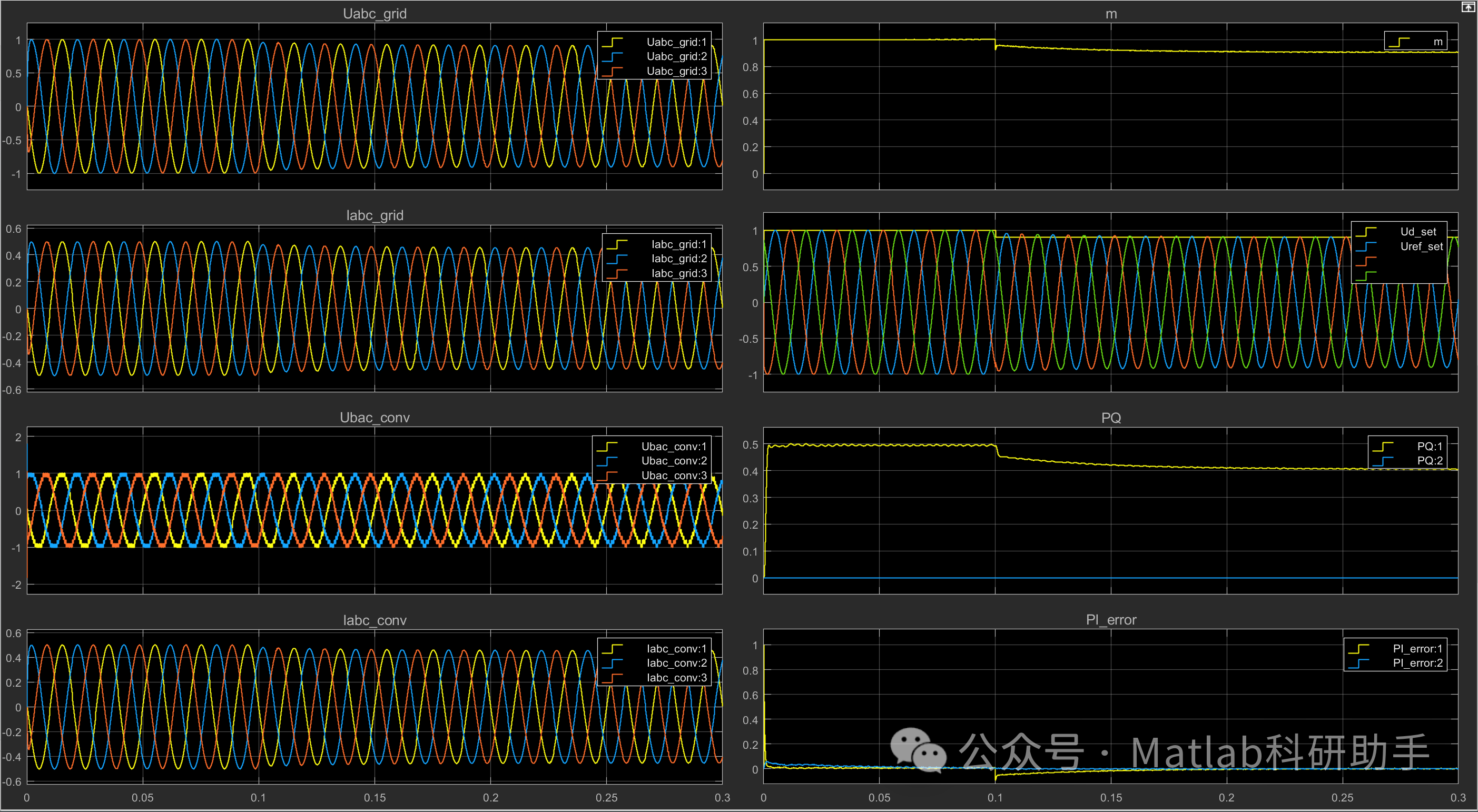

基于VSC的MMC以其独特的优势，在现代电力系统中发挥着越来越重要的作用。本文深入探讨了利用PI控制器实现MMC负载母线电压稳定控制的方法。通过合理设计电压外环和电流内环，并优化PI控制器的参数，可以实现对负载母线电压的精确控制，保证系统的安全稳定运行。然而，MMC的控制策略仍存在诸多挑战，需要进一步的研究和探索，以提高MMC的性能和可靠性，推动其在电力领域的广泛应用。未来，结合先进的控制理论和人工智能技术，有望实现更加智能化、高效化的MMC控制策略。
